Датчик движения вместо выключателя света

Подключение датчика движения

Вечер, вы заходите на кухню с посудой в руках и свет над раковиной загорается как только вы приближаетесь и гаснет, стоит вам покинуть кухню. Круто? Или свет в коридоре, гостеприимно загорающийся когда кто то входит, согласитесь, очень удобно.

  • 1. Что это такое датчик движения и где его можно использовать?
  • 2. Схема подключения датчика движения
    • 2.1. Самая простая и распространенная схема включения датчика движения вместо выключателя
      • 2.1.1. Зона охвата датчика движения

Что это такое датчик движения и где его можно использовать?

Подключение датчика движения чаще всего необходимо в местах, где ваши руки заняты или присутствие кратковременно. Например в туалете (если конечно вы туда без телефона ходите), в подъезде или прихожей где нет постоянного присутствия людей и свет нужен на короткий период времени, вставить ключ в замочную скважину и зайти. Система «Умный дом» не обходится без датчиков движения, впрочем в такие системы включают еще датчик освещенности, согласитесь, освещение дачного участка разумно организовать включив датчик освещения, а за ним уже датчик движения. При такой схеме подключения лампы не будут загораться в светлое время суток.

настенные датчики движения пригодны для крепления на стены и потолоки

Схема подключения датчика движения

Существует три основных схемы включения датчика движения (см. рисунок)

  • При включении по схеме 1 датчик полностью управляет освещением.
  • Схема 2 предполагает параллельное подключение выключателя, что позволит при включении выключателя включить освещение и датчик не сможет его отключить. Датчик освещения будет управлять лампой только при отключенном выключателе.
  • На схеме 3 датчик освещения включен последовательно выключателю. Датчик освещения будет управлять лампой только если выключатель включен. При отключении выключателя схема будет обесточена.

Самая простая и распространенная схема включения датчика движения вместо выключателя

Это трехпроводная схема (см.рисунок выше), по двум проводам подается питание 220 вольт, третий провод выход. Если подключить нагрузку, например лампочку на землю и выход, при приближении к датчику «теплого объекта» — человека или собаки, лампа будет загораться и гореть до его исчезновения из зоны охвата + время задержки, которое можно настроить в диапазоне 5-30 секунд.

датчик движения устанавливаемый вместо выключателя

Вне зависимости от конструкции корпуса датчики движения снабжены регуляторами чувствительности и времени.

Регулятор чувствительности позволяет настроить датчик на массу, т.е., можно настроить его таким образом, что он будет включать свет в присутствии человека и игнорировать домашних животных

Регулятор времени это по сути таймер, позволяющий установить период включения от 3 до 30 секунд.

Зона охвата датчика движения

Как правило это угол в 120 градусов от датчика и расстояние в 2-3 метра, но есть более чувствительные и широкоугольные датчики устойчиво работающие на расстоянии 5-7 метров. Такие датчики предназначены для больших помещений.

[note style=»success» show_icon=»true»]Увеличить радиус действия датчика движения можно удалив матовое защитное стекло или заменив его прозрачным.[/note]

Не так давно появились двухпроводные датчики движения — отличное устройство. В практическом плане это значит можно их включать вместо выключателя, в любом месте установил, подключил, один раз настроил время задержки и чувствительность и готово!

Красота! Схема включения двух проводного датчика проста, можно установить взамен существующего выключателя или параллельно ему, тогда датчик движения будет управлять светом, только при отключенном выключателе.

схема подключения двухпроводного датчика движения

Ток потребляемый датчиком 40-50 микроампер, работает даже с полуволны, т.е., можно через него включать энергосберегающие и светодиодные лампы, а не только лампы накаливания.

Датчик движения вместо выключателя света

С тех пор как было изобретено освещение, управление таким освещением стало одной из задач, имеющих решающее значение. Даже свечи и газовые фонари необходимо было включать и выключать, а иногда даже требовалась регулировка их яркости свечения. А с момента изобретения электрического освещения, включение и регулировки яркости как типы управления вышли на первый план. В нашей статье попробуем разобраться, какие принципы могут быть использованы при контроле и управлении освещением.

Управление освещением может осуществляться по различным принципам. Это может быть простое механическое включение, а могут быть задействованы автоматические алгоритмы. Наряду с простыми выключателями существуют простые автоматические устройства включения, которые коммутируют подачу электроэнергии к электрическим источникам света в зависимости от изменения состояния одного датчика. Но существуют и сложнейшие комплексные системы управления освещением, включающие многочисленные датчики, реле, выключатели.

Ниже рассмотрим наиболее распространенные устройства управления и варианты их использования.

Большинство источников света работают, даже если мощность их потребления изменяется. Это приводит к тому, что источник света изменяет яркость своего свечения. Он может стать менее ярким, чем в обычном режиме, и обеспечить малое свечениие.

Диммеры являются управляющими устройствами, которые изменяют уровень освещенности и силы света. Для ламп накаливания, диммеры, как правило, используется вместо обычного выключателя. И монтируются либо на стене, либо непосредственно в корпусе светильника. Для люминесцентных ламп, должно соблюдаться условие совместимости типа балласта, установленного в лампе, к типу используемого диммера. Иначе схема работать не будет.
Современные диммеры почти всегда совмещают в себе непосредственно устройство диммирования освещения с выключателем. При этом, надежность работы коммутирующей части в таком устройстве важна также, как надежность диммирующей. При плавном включении и выключении диммер и выключатель работают как единое целое – плавное снижение уровня освещенности переходит в выключение. При дискретном изменении уровня освещенности, они работаю последовательно – сначала происходит включение с минимальным уровнем, затем последовательно можно изменять предустановленные уровни освещенности. Дискретные диммеры с предустановленными уровнями как правило удобнее, так как они позволяют зафиксировать перед выключением необходимый уровень освещенности и при включении освещения вы будете получать именно этот уровень.

Среди многообразия диммеров, наиболее распространенными являются поворотный диммер и слайд-диммер. Поворотные диммеры часто имеют следующую конструкцию: при нажатии на круглый регулятор происходит включение и выключение, а при повороте ручки – регулирование уровня освещения. Слайд-диммеры могут встроенный тумблер включения, кнопку (в том числе и сенсорную) совмещенные, либо расположенные отдельно со слайдером регулировки.
Светотехники и дизайнеры, в дополнение к рассмотренным особенностям должны также выбирать диммеры в зависимости от нагрузки.

Вот наиболее распространенные типы современных диммеров для внутреннего освещения:

· стандартные диммеры для ламп накаливания. Минимальная мощность составляет 600 Вт, максимальная может достигать 2000 Вт

· диммеры для низковольтных ламп накаливания. Эти диммеры работают совместно с трансформатором, питающим источники света. Такие регуляторы могут регулировать световой поток ламп накаливания со смешанной нагрузкой, а также быть использованы в низковольтном освещении. Их нагрузка, как правило, оценивается в вольт-амперах (VA). Электромагнитные диммеры как правило рассчитаны на нагрузку не менее сем в 600 ВА, а электронные — по крайней мере, в 325 ВА

· диммеры для ламп дневного света. Для уменьшения яркости флуоресцентного освещения, такие лампы должны включать в себя балласты соответствующего типа. Кроме того, диммер должен быть рассчитан на работу именно с конкретной моделью такого балласта

· диммеры для неоновых ламп

Дискретные диммеры

Дискретные диммеры позволяют установить уровень освещенности в зависимости от необходимости, и такой диммер запоминает последнюю установку. Затем, когда вы нажимаете на кнопку включения, регулятор реагирует включением освещения на предварительно заданном уровне. Наиболее распространенные устройства дискретного диммирования имеют по крайней мере четыре возможных уровня регулировки, и могут быть использованы для управления освещением в жилых гостиных, в залах отелей, ресторанов, где различные уровни освещения используются для разного времени суток или для выполнения других различных функций освещения и подсветки. Каждый из четырех уровней находится «в памяти» устройства, и когда нажата соответствующая кнопка, уровень освещения регулируется соответствующим образом.

Датчики движения

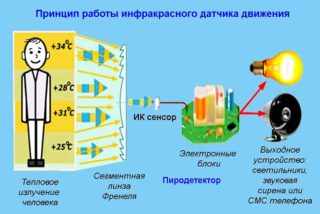

Датчики движения предназначены для того, чтобы производить обнаружение присутствия людей и автоматически включать освещение. Датчики движения обычно входят в состав автоматических выключателей, которые позволяют включать свет при обнаружении движения и выключать его по прошествии определенного времени после последней фиксации движения в зоне действия такого датчика. Такие датчики позволяют экономить электроэнергию и улучшают комфорт использования освещения. Всегда можно заменить обычный выключатель на выключатель с датчиком движения, что сделает управление освещением удобнее.

Датчики движения могут также располагаться на потолке, по верхней части стен, в углах потолка либо на специальных полках. Датчик движения, закрепленный на потолке, может быть подключен к блоку реле, который располагается за потолком. Также к тому же реле можно подключить еще несколько датчиков. Это гарантирует, что любое движение в относительно большом пространстве, например, в кафе или в тренажерном зале, будет фиксироваться датчиками и удерживать свет включенным по всему пространству . Часто такие датчики могут быть задействованы посредством специальной колодки на включение различных устройств, за исключением освещения, например оргтехники.

Временные выключатели

Многие системы освещения лучше всего управляется автоматически по времени. Например, свет в магазине с фиксированными часами работы может включаться автоматически с помощью реле времени. Такие простые механизмы часто работают по принципу замыкания контактов в определенное время. Люди часто используют такие таймеры и в жилых помещениях для управления освещением и в качестве меры безопасности .

Временные выключатели — это электромеханические часы, которые могут замыкать и размыкать электрическую цепь в определенное время каждый день. Некоторые модели таких выключателей имеют резервное питание для включения и отключения даже при отсутствии внешнего электропитания . Некоторые имеют встроенную автоматику коррекции времени включения в зависимости от изменении времени восхода и заката солнца в течение года.

Таймеры

Таймер – это переключатель, который включает или отключает свет автоматически после прошествия определенного периода времени. Исторически сложилось так, что таймеры таймеры в своей конструкции часто используют механический циферблат. Одной из наиболее распространенной задач, решаемых такими устройствами является задача выключения бактерицидных и ультрафиолетовых ламп в помещениях.

Фотореле

При достаточном количестве естественного света дневное освещение может использовать фотоэлементы для управления включением, выключением и регулировкой. Как пример, фотоэлектрические датчики могут отключать в течение дня освещение на автомобильной парковке. Для внутренних помещений, фотоэлектрические регуляторы позволяют добиться снижения расходов на электроэнергию, которая используется для питания систем освещения в помещениях, где окна обеспечивают большую часть дневного света в освещении.

Для управления освещением в зависимости от времени суток, можно использовать простое фотореле, в котором фотоэлемент включает освещение, когда уровень естественного освещения становится достаточно низкими. Фотореле являются наиболее распространенными устройствами включения уличных огней и освещения автомобильных парковок, но они также могут быть использованы и с внутренним освещением, особенно в помещения, где уровень дневного естественного освещения достаточно высок .

Стабильность светового потока

Системы контроля стабильности светового потока предназначены для того, чтобы обеспечить единый уровень светового потока в течение всего срока службы источников света. При том, что как лампы, таки светильники в течение срока своей службы загрязняются и изменяют уровень света, такие системы позволяют производить автоматическую регулировку и компенсировать такие изменения.

Электротехническая
компания

Осуществляем поставки оптом в Санкт-Петербурге и в другие города: светильники и прожектора различного назначения (уличные, офисно-бытовые, настенные, подвесные, встраиваемые, светильники аварийного освещения, прожекторы для рекламных щитов и витрин), кабель и провод различных сечений и наименований (кабель силовой NYM, ВВГ и АВВГ, не распространяющий горение ВВГнг, коаксильный кабель TV RG, TV SAT , витая пара UTP и FTP, провод установочный АПВ, ПВ-3 , бытовой ПУГНП , самонесущий СИП ). Также у нас Вы можете купить лампы различных типов (накаливания, люминесцентные, ртутные, натриевые, металлогалогенные и галогенные лампы, энергосберегающие, лампы дневного света). Розетки открытого и скрытого монтажа, телефонные RJ12, телевизионные, компьютерные RJ45 торговых марок UNICA, WESSEN, LEXEL, ELJO. В ассортименте представлены: автоматические выключатели (ABB, ИЭК, Legrand, DEKraft), УЗО, плавкие вставки и предохранители, электрощитовое оборудование (ящики силовые ЯВЗ, ЯБПВУ, распределительные ЯРВ, рубильники ВР32, корпуса) и аксессуары (шины, DIN рейки, гребенки , зажимы наборные, изоляторы шинные, шины нулевые, соединительные, сальники). Для цели облегчения работ по монтажу: скобы электроустановочные, стяжки кабельные, хомуты, стяжки для проводов, скрутки, колпачки для скрутки проводов, скрутки витой пары, кабельные сжимы. А также в нашем каталоге представлена электрика, электроустановочные изделия и электротехника.

С Новым Годом!

  • Складские товары
  • Распродажа
  • Полный каталог

Датчики движения ( сенсоры ) , оптико-акустические

Выключатели полупроводниковые со встроенным датчиком движения

Выключатели предназначены для использования в подъездах жилых домов, в лифтовых холлах, на лестничных площадках, в коридорах и других местах кратковременного нахождения человека.
Такие устройства, включающие освещение в подъезде или в темном коридоре по сигналу датчика движения, позволяют сэкономить значительное количество электроэнергии и значительно увеличить интервал между заменой электрических ламп.

• Включение светильников при движении человека в зоне действия встроенного датчика (при условии наличия определенного минимального уровня освещенности в помещении –менее 2 люкс.);
• При прекращении движения человека в зоне действия встроенного датчика — отключение светильников через определенный интервал времени.

Основные технические характеристики

• Напряжение питания — 220 В
• Способы подключения:
• с трехпроводным подключением к сети : для скрытой проводки – С1-230-028; для открытой проводки – А1-230-027;
• с двухпроводным подключением в сети: для скрытой проводки – С1-160-030; для открытой проводки – А1-160-029.
• Виды нагрузок:
• лампы накаливания;
• светильники, оснащенные люминесцентными лампами или низковольтными галогенными лампами, работающими с электронным или тороидальными трансформаторами;
• энергосберегающие лампы;
При этом мощность подключаемых нагрузок:
от 1 до 230 ВА в выключателях А1-230-027, С1-230-028;
от 9 до 160 ВА в выключателях А1-160-029, С1-160-030
• Рекомендуемая высота установки выключателя — от 2,3 до 3,0 м
• Дальность действия, максимальная — 7 м
• Угол обзора зоны обнаружения – 100..120 град
• Диапазон обнаруживаемых скоростей движения людей 0,3 — 3 м/с
• В состав электронного блока входит также датчик внешней освещенности, что позволяет использовать его таким образом, что дополнительное освещение включается только при недостатке естественного освещения.
• При поставке базового варианта выключателей отключение светильников осуществляется через 3 минуты. По желанию заказчика интервал выдержки времени может быть запрограммирован в диапазоне от 10 с до 10 мин.
• При появлении человека в зоне действия встроенного датчика в течении вышеуказанного интервала (включенная лампа) обеспечивается повторный запуск выключателя с новым отсчетом времени. Этот режим позволяет снизить частоту срабатывания (включения-отключения) светильников, что актуально для продления ресурса люминесцентных или энергосберегающих ламп.
• По желанию заказчика возможно изготовление металлических антивандальных решеток.

Читать еще:  Датчики движения схема и принцип работы

Схема зоны обнаружения

в вертикальной плоскости

в горизонтальной плоскости

Рекомендуется установку выключателя производить с учетом зоны действия датчика

Датчики движения

Датчик движения — простой прибор, который поможет Вам создать комфорт в Вашем доме, в саду или гараже. Он будет управлять включением и выключением освещения там, где Вы находитесь непродолжительное время, например, в кладовке, в коридоре или на лестнице; он будет оповещать Вас о приближении к Вашему дому гостей включением прожекторов или других осветительных приборов; он поможет Вам сэкономить электроэнергию и продлить срок службы электрических ламп.
С датчиком движения свет будет включаться автоматически, при появлении человека в зоне охвата, и выключаться при отсутствии движения в течение заданного Вами времени (от нескольких секунд до нескольких минут).
Всё, что Вам необходимо, чтобы начать использовать датчик движения, это подключить его к электросети вместо обычного клавишного выключателя света

Технические характеристики

Габаритные размеры

Настенно-потолочный датчик движения ДД-008 ИЭК

Датчики предназначены для автоматического включения и выключения нагрузки в заданном интервале времени в зависимости от наличия движущихся объектов в зоне обнаружения датчика и уровня освещенности. Соответствуют ГОСТ Р 51324.2.1-99

Основная область применения датчика: управление уличным и внутренним освещением, устройствами сигнализации.

Способ установки — настенно-потолочный

Преимущества
  • Корпус датчика выполнен из не поддерживающего горения пластика (поликарбонат)
  • В качестве коммутирующего нагрузку элемента использовано электромеханическое реле
Технические характеристики
  • Номинальное рабочее напряжение, В

230

  • Номинальная частота сети: 50 Гц
  • Время выдержки включения датчика (регулируется) от 5 до 480 с.
  • Угол обзора: по горизонтали 180°
  • Максимальная дальность обнаружения объекта: 12м.
  • Потребляемая мощность датчика во включенном состоянии, Вт: 0,45
  • Сечение присоединяемых проводников, мм 2 0.75?1,5
  • Степень защиты по ГОСТ 14254: IP44
  • Диапазон рабочих температур -20?+45 °С.
  • Датчик движения уличный SEN11/LX-39 1100W 12m 180° белый IP44

    0)window.scrollBy(0,-100);»>

    1.Сергей, 30.09.2018 22:32

    Добрый день, Сергей.
    Посмотрите схему подключения датчика движения LХ48A на странице товара нашего сайта.
    Там приведена схема подключения выключателя принудительного выключения.
    Вам необходимо вместо этого выключателя подключить релейный блок ТМ75.
    Желтый (Y) или белый (W) провод к одной клемме и черный провод (BN) к другой.
    Так же необходимо подать питание на релейный блок к проводам R(L) (фаза) и B(N) (нейтраль).

    Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

    0)window.scrollBy(0,-100);»>

    Отправляя данные, вы соглашаетесь с политикой конфиденциальности.

    Способы получения заказов

    Самовывоз в Москве — подробнее.

    — Минимальная сумма заказа отсутствует.
    — г. Москва, ул.Новохохловская, д.91, стр.10.
    — c 10.00 до 20.00 по рабочим дням РФ.

    Оплата:

    — наличными при получении.
    — банковской картой через терминал.
    — банковский перевод по выставленому счету
    (зачисление оплаты происходит в течении суток)

    Доставка по Москве — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 300 рублей в пределах МКАД.
    — с 10.00 до 18.00 по рабочим дням РФ.

    Оплата:

    — наличными при получении.
    — банковский перевод по выставленому счету
    (зачисление оплаты происходит в течении суток)

    Доставка по Московской области — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 500 рублей до 10-ти км. от МКАД.
    — 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
    — с 10.00 до 18.00 по рабочим дням РФ.

    Оплата:

    — наличными при получении.
    — банковский перевод по выставленому счету
    (зачисление оплаты происходит в течении суток)

    Доставка в города Московской области Курьерской Службой — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
    — Все услуги Курьерской службы оплачиваются покупателем.
    — Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

    Отправка в города России Курьерской Службой — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
    — Все услуги Курьерской службы оплачиваются покупателем.
    — Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

    Отправка в города РФ Транспортной Компанией — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 300 рублей доставка до терминала Транспортной Компании в г.Москве.
    — Все услуги Транспортной Компании оплачиваются покупателем.
    — Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

    Способы получения заказов

    — Минимальная сумма заказа отсутствует.
    — г. Москва, ул.Новохохловская, д.91, стр.10.
    — c 10.00 до 20.00 по рабочим дням РФ.
    — заказ оплачивается при получении.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 300 рублей в пределах МКАД.
    — с 10.00 до 18.00 по рабочим дням РФ.
    — заказ оплачивается при получении.

    • Доставка по Московской области — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 500 рублей до 5-ти км. от МКАД.
    — 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
    — с 10.00 до 18.00 по рабочим дням РФ.
    — заказ оплачивается при получении.

    • Доставка в города Московской области Курьерской Службой — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
    — Все услуги Курьерской службы оплачиваются покупателем.
    — Предоплата заказа, оплата услуг Курьерской Службы при получении.

    • Отправка в города России Курьерской Службой — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
    — Все услуги Курьерской службы оплачиваются покупателем.
    — Предоплата заказа, оплата услуг Курьерской Службы при получении.

    • Отправка в города РФ Транспортной Компанией — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 300 рублей доставка до терминала Транспортной Компании в г.Москве.
    — Все услуги Транспортной Компании оплачиваются покупателем.
    — Предоплата заказа, оплата услуг Транспортной Компании при получении.

    Способы получения заказов

    — Минимальная сумма заказа отсутствует.
    — г. Москва, ул.Новохохловская, д.91, стр.10.
    — c 10.00 до 20.00 по рабочим дням РФ.

    Оплата:

    — наличными при получении.
    — банковской картой через терминал.
    — банковский перевод по выставленому счету
    (поступление происходит в течении суток)

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 300 рублей в пределах МКАД.
    — с 10.00 до 18.00 по рабочим дням РФ.

    Оплата:

    — наличными при получении.
    — банковский перевод по выставленому счету
    (поступление происходит в течении суток)

    • Доставка по Московской области — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 500 рублей до 5-ти км. от МКАД.
    — 40 рублей за 1 км. от МКАД + 300 рублей в пределах МКАД, осуществляется в зависимости от суммы заказа.
    — с 10.00 до 18.00 по рабочим дням РФ.

    Оплата:

    — наличными при получении.
    — банковский перевод по выставленому счету
    (поступление происходит в течении суток)

    • Доставка в города Московской области Курьерской Службой — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
    — Все услуги Курьерской службы оплачиваются покупателем.
    — Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

    • Отправка в города России Курьерской Службой — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — Доставка до терминала Курьерской службы в г. Москва — Бесплатно.
    — Все услуги Курьерской службы оплачиваются покупателем.
    — Предоплата заказа банковским переводом по счету, оплата услуг Курьерской Службы при получении.

    • Отправка в города РФ Транспортной Компанией — подробнее.

    — Минимальная сумма заказа составляет — 1000 рублей.
    — 300 рублей доставка до терминала Транспортной Компании в г.Москве.
    — Все услуги Транспортной Компании оплачиваются покупателем.
    — Предоплата заказа банковским переводом по счету, оплата услуг Транспортной Компании при получении.

    Как установить датчик движения для включения освещения

    30 Ноя 2012г | Раздел: Электрика

    Здравствуйте, уважаемые читатели сайта sesaga.ru. Сегодня расскажу Вам, как установить датчик движения для включения освещения.

    Изначально, датчики движения были предназначены только для работы в системах охранной сигнализации. Они реагировали на появление в охраняемой зоне движущегося объекта и передавали сигнал тревоги на специальный контрольный пульт. Но производители пошли дальше и разработали модели, способные включать прожектора, сирены, уличное освещение, дополнительное сигнальное и силовое оборудование.

    На сегодняшний день датчики движения для включения освещения выпускаются двух видов – это потолочные и настенные. Хотя принцип работы у них одинаковый, но подбираются они индивидуально, в зависимости от места установки.

    При выборе датчиков движения самое главное понимать: как и каким образом они работают.

    Принцип работы их простой – при появлении в охраняемой зоне движущегося объекта, датчик переходит в режим тревоги, и своим контактом реле собирает электрическую цепь, в которую включена нагрузка, например, лампа накаливания. Как только движение прекратится, то поистечении выдержки времени контакт реле разомкнется, электрическая цепь обесточится и лампа погаснет. Датчик опять перейдет в режим ожидания.

    Потолочные датчики.

    У моделей потолочных датчиков охраняемая зона составляет 360 градусов и выполнена в виде конуса с углом расхождения лучей до 120 градусов. Таким образом, создается многолучевой барьер при пересечении которого, например, человеком или животным, датчик фиксирует нарушение и переходит в режим тревоги.

    Как правило, потолочные датчики, в зависимости от модели, устанавливают на высоту 2,5 – 3 метра от пола. При этом охраняемая зона в нижней части составляет в диаметре от 10 до 20 метров.

    Их лучше устанавливать в небольших помещениях, где нужно контролировать одновременно все четыре стороны, и где установка настенного датчика будет не эффективна.

    Настенные датчики.

    У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

    Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

    Установка.

    Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

    Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

    Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

    Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

    Как правило, в наших квартирах двери из всех комнат ведут в прихожую.
    Задача: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

    Зная диаграмму работы лучей настенного датчика, выбираем самое оптимальное место для установки. Например:

    На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

    Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

    В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

    Подключение.

    ВНИМАНИЕ! Все работы по установке датчика движения для включения освещения производите при отключенном напряжении 220В.

    Здесь тоже все просто.
    Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:

    Фаза L проводом (1), и ноль N проводом (2) подают питание 220В на датчик движения. Проводом (3) фаза выходит из датчика, и приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу. Контакт реле показан условно, чтобы легче было понять принцип работы датчика.

    При появлении движения в контролируемой зоне датчик срабатывает, контакт реле замыкается, и фаза уже проводом (3) приходит на лампу. Лампа включается.

    Тут еще надо сказать, что фазный провод желательно подключать именно так, как показано на принципиальной схеме, идущей с инструкцией. Как определить фазный провод можно почитать здесь.

    Внутренняя коммутация.

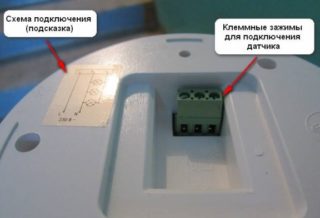

    Когда Вы откроете заднюю крышку, то увидите клеммную колодку, и три цветных провода, выходящих изнутри корпуса и подключенных к колодке. Здесь с левой стороны колодки, я нарисовал, как должен подключаться датчик движения. Так же к левой стороне колодки подходят мои провода, не обращайте внимание. Просто я не стал их отключать.

    Все три жилы, выходящие изнутри корпуса, имеют стандартные цвета, которые используются в бытовой аппаратуре:

    1 – коричневый или сиреневый провод – входящая фаза (L);
    2 – синий провод – нулевая жила (N);
    3 – красный провод – выходящая фаза.

    На следующем рисунке привожу полную монтажную схему подключения датчика движения, светильника и выключателя.

    Фаза L (коричневый цвет) заходит в соединительную коробку, и в точке (1), соединяясь с жилой провода А, подключается к нижнему контакту выключателя.
    С верхнего контакта выключателя, этим же проводом А, фаза в точке (2) соединяется с жилой провода В и уходит на контакт (1) клеммы датчика.

    С контакта клеммы (3) датчика, фаза (красный цвет) трехжильным проводом В уходит в соединительную коробку, где в точке (3) соединяется с жилой провода С, и уходит на контакт лампы накаливания.

    Нулевая жила N (синий цвет) заходит в коробку, где из точки (4) уходит на лампу и на контакт (2) клеммы датчика.

    Настройка.

    И остался последний штрих – это настройка самого датчика движения.

    Практически у всех датчиков, предназначенных для включения освещения, есть дополнительные настройки в виде специальных регулировочных потенциометров: «TIME» и «LUX». Этими двумя настройками добиваются корректной работы датчика.

    «TIME» – установка задержки отключения. Задает время, в течение которого освещение остается включенным с момента последнего обнаружения движения. В зависимости от модели, значение устанавливается от 1 секунды до 10 минут.

    «LUX» — регулировка порога освещенности. Служит для корректной работы датчика в светлое время суток. Если уровень окружающей освещенности ниже заданного порогового значения, то при обнаружении движения датчик сработает. А если уровень освещенности выше установленного порогового значения, то датчик не сработает.

    Устанавливаем время «TIME» приблизительно на 5 секунд, а порог освещенности «LUX» выводим на минимум. Подаем питание 220В на датчик.

    При первом включении датчик сработает и тут же уйдет в ждущий режим секунд на 15. По истечении этого времени он начнет срабатывать на движение.

    Теперь только осталось отрегулировать оптимальное положение наклона головы датчика движения, чтобы он «видел» Вас, то есть максимально настроить контролируемую зону. Здесь достаточно будет проверить реакцию датчика на движение в дальней точке.

    И в дополнение к статье посмотрите видеоролик, в котором рассмотрены варианты установки датчика, показана силовая часть и даны две монтажные схемы включения датчика в электрическую сеть.

    Как установить датчик движения

    Автоматическое включение и выключение света возможно благодаря установке датчика движения. Данное устройство определяет наличие движущегося объекта в своей подконтрольной зоне и самостоятельно выполняет включение источников света. Использование датчиков движения повышает комфорт проживания, а также позволяет экономить электроэнергию. Особенно удобно использовать такие устройства в проходных зонах: лестница, фойе, гараже. Для наружного монтажа необходимо использовать датчик движения со степенью защиты IP44.

    Как выбрать датчик движения для включения света

      Для того чтобы не ошибиться в выборе датчика движения Вам необходимо определиться с некоторыми моментами:

    Место установки. Как уже было написано ранее, для установки датчика движения на улице Вам необходимо выбирать устройство со степенью защиты минимум IP44. В ассортименте компании Gira как раз есть специальная серия для уличной установки – TX_44. Установив датчик движения в этой коллекции, Вам не нужно будет волноваться за его функционирование. Для установки в помещении (при условии, что в нем нет особых условий и повышенных требований к устанавливаемым в нем устройствам (сырости, большого количества пыли т.п.)) Вам подойдет датчик движения со стандартной степенью защиты.

  • Угол обзора. Если помещение – проходное (у него есть несколько входов/выходов) тогда Вам желательно остановить свой выбор на потолочном варианте датчика движения. Если вас интересует контроль только какой-то одной определенной зоны, то вам подойдет и вариант для установки на стене.
  • Мощность светильников. Выбирая датчик движения необходимо учитывать мощность устройств, которыми он будет управлять. Для этого обратите внимание на пункт «Максимальная мощность нагрузки, Вт» в его характеристиках при выборе устройства.
  • Радиус действия. При выборе датчика также необходимо обратить внимание на расстояние, на котором он способен улавливать движение. Для небольших помещений в квартире, частном доме или офисе можно выбрать датчик с небольшим, возможно даже минимальным радиусом действия. Для использования же на улице необходимо определиться с радиусом действия и опираясь на этот параметр выбрать датчик движения.
  • Встроенное фотореле. В современных датчиках движения присутствует фотореле. Благодаря ему освещение включается только тогда, когда уровень окружающей освещенности ниже заданного значения. И соответственно датчик не включается источник света при достаточном уровне освещенности. Это позволяет еще больше увеличить экономию электроэнергии.
  • Правила установки датчиков движения

    После того, как окончательный выбор сделан, встает следующий вопрос: датчик движения, где установить? Для того, чтобы прибор работал корректно и приносил лишь удобство и пользу нужно внимательно выбрать месторасположение устройства. Недостаточно просто обеспечить подконтрольную зону. Нужно полностью исключить возможное влияние внешних факторов на его работу, дабы не провоцировать ложные срабатывания или полное блокирование датчика. Нельзя ставить датчик движения рядом с приборами, которые излучают тепло или электромагнитные волны. Особенно эффективна установка датчика в помещениях, где вы находитесь малое количество времени (коридор, подвал). Устанавливать же данное устройство в спальнях, ванных комнатах, гостиных не рекомендуется. В этом случае Вам будет необходимо постоянно совершать движения, дабы активировать его работу.

    Как установить датчик движения

    Весь комплекс работ по установке датчика движения необходимо проводить при полном отключении напряжения 220В! Обычно в комплектацию устройства входит инструкция по подключению из которой можно узнать, как установить датчик движения для включения света. При соблюдении рекомендаций по установке подключить датчик не представляется сложной задачей. Как правило датчик подключают в сеть вместо выключателя. В этом случае замыкание сети происходит автоматически. Если контролируемая область большая и один датчик с ней не справится, нужно использовать схему с двумя датчиками, расположенными в разных углах. При этом они могут контролировать один источник света. Важным моментом при такой схем подключения является то, что оба датчика должны работать от одной фазы. В противном случае может возникнуть короткое замыкание.

    Схема подключения датчиков движения для освещения

    Датчик движения подключается к бытовой сети 220В. В модельном ряду есть датчики, которые могут работать автономно от батареек. Как правильно подключить датчик движения для управления светом Вам подскажет указанная на корпусе схема. L – точка включения фазы. N – ноль. Провод от светильника должен быть подведен к клеме, обозначенной L’. Для подключения прибора нужно подавать напряжение на первые два разъема. Ниже представлены схемы подключения датчиков движения.

    Датчик движения для управления светом

    Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях – в промышленных помещениях, на улице или дома. Буквально десяток лет назад все ограничивалось лампочками да выключателями, но сегодня даже обычному потребителю строительный рынок предоставляет огромное разнообразие механизмов и устройств, значительно облегчающих его жизнь.

    В этой сфере, пожалуй, нет изобретения более гениального, чем датчики движения для включения света. Что это такое, как они устроены и почему работают, а также способы их применения и подключения будут рассмотрены в данной статье. Установить датчик движения в нужном месте и подсоединить все провода сможет даже обычный человек, не владеющий продвинутыми знаниями в области светотехники.

    1. Что это такое?
    2. Какие бывают виды?
    3. Принцип работы
    4. Подключение датчика движения
    5. Заключение

    Что это такое?

    Это электронное устройство, имеющее в своей конструкции специальный детектор, который реагирует на появление живого существа в зоне своей видимости. Он применяется как автоматический включатель света и других электронных приборов в тот момент, когда обнаружит человека. Существует выключатель с датчиком движения, который уже встроен в него. Принципиальную схему его работы и то, как устроен прибор, мы рассмотрим далее.

    Какие бывают виды?

    Какие они бывают? По способу реагирования на движущиеся объекты, от которого зависят характеристики датчиков, различают несколько видов:

    • Периметрические – имеют определенный периметр, при появлении признаков жизнедеятельности на нем они срабатывают, выполняя поставленную задачу. Это обычный тип, который используется для освещения (чаще всего улицы).
    • Внутренние – имеют сравнительно ограниченный радиус работы, обычно он направляется на ворота или дверной проем. Кто-то появляется – свет зажигается.
    • Периферийные – применяются в охранных системах и сигнализации, срабатывают при пересечении объектом определенной линии, например, забора.

    Разнообразие моделей изделий

    По принципу своей работы они делятся также на несколько категорий:

    • Ультразвуковой – датчики включения света реагируют на появление звука при высокой частоте.
    • Инфракрасный датчик движения – срабатывают на наличие движущегося теплого объекта в периметре работы.
    • Микроволновой – более редкий вид, следит за появлением высокочастотных волн.
    • Пассивные – только принимает излучение, и на него же реагирует.
    • Активные – сам излучает эти волны, проецируя их на движущийся объект, что повышает точность определения, когда вы движетесь.

    На что они могут срабатывать?

    • На тепло – если проходит человек или даже кот пробегает, чувствительность настраивается на самом приборе.
    • На звук – скажете что-то, даже шепотом, и свет загорится.
    • На движение – колебание воздуха, изменение магнитного поля предметов вследствие их передвижения.

    • настенный;
    • потолочный датчик движения для включения света;
    • врезной;
    • скрытый;
    • вкручивающийся в светильник (патронный тип).

    Потолочный, настенный и патронный тип

    Для чего же нужно применение инфракрасного датчика движения? Вы будете устанавливать его в определенном месте, направляя детектор движения на интересующий вас периметр. Если появляется движение или звук в заданном месте, свет включается. Это полезно как в охранных целях, так и в местах, где не очень удобно использовать выключатель – на улице, где руки постоянно заняты чем-то (обычно он крепится на потолок). А так получается, что если вы в поле зрения детектора, то свет горит, только вы ушли – он погас. Приведенная выше классификация расскажет вам, как выбрать модель под свои нужды.

    Принцип работы

    Устройство датчика движения очень похоже на работу обыкновенного кнопочного выключателя, то есть он выполняет такую же работу. Только вместо механической кнопки, которая разрывает активную фазу, здесь работает программа, которая соединяет контакты в случае срабатывания системы включения освещения и разъединяет их в состоянии покоя.

    Каков принцип работы датчиков движения? Главным элементом является именно детектор, задача которого – постоянно мониторить состояние выбранной для него территории. В него уже заложены параметры окружающей среды, он проводит постоянное сравнение текущей ситуации с тем, что ему уже известно. Температура человека гораздо выше, чем средняя температура окружающей среды, поэтому, когда датчик движения для освещения обнаруживает достаточно плотное тепловое пятно, выделяемое на картинке красным цветом, явно выделяющееся на фоне всего остального, он дает команду цепи замкнуться. Когда картина вновь стабилизируется, следует команда, цепь разъединяющая.

    Реагирование на разницу температур

    Такая же история и со звуком – стандартные условия подразумевают наличие какого-то звукового шума, на который датчик не реагирует. Стоит только чему-либо этот порог превзойти, сразу же срабатывает программа соединения контактов для освещенности.

    Тепловые датчики движения работают за счет очень маленького тока, который постоянно протекает через них даже тогда, когда свет выключен. Такой принцип работы стал причиной появления проблемы, с которой сталкиваются владельцы люминесцентных и светодиодных ламп – мигание в выключенном состоянии. Установка резистора или конденсатора параллельно сети от датчика к лампочке поможет исправить эту проблему.

    Подключение датчика движения

    Несомненный плюс их установки – они сразу из коробки готовы к работе, в комплекте идут все необходимые детали, на корпусе сделаны подсказывающие метки, не нужно ничего рассчитывать и подбирать. Схема подключения датчика движения для освещения приведена далее.

    Подключение датчика движения выполняется аналогично подключению любого выключателя. Ноль и фаза подсоединяются к контактам на датчике, которые отмечены буквами N и L соответственно. От третьего контакта к лампочке отправляется провод, по которому будет течь ток в случае замыкания контактов при движении в периметре перемещения (рисунок 1).

    Подключение датчика движения без выключателя и с ним

    Как подключить датчик движения к лампочке? На рисунке 1 представлено подключение, где работа лампочки зависит только от детектора движения. Никаким другим способом на ее работу повлиять невозможно. Такой способ обычно применяется на улице при освещении прожектором. В сеть также подключается фотоэлемент, который отключает работу детектора в дневное время – зачем включать фонарь, когда день на улице?

    Подключение детектора с использованием фотореле

    Как установить датчик с выключателем в схеме? На рисунке 2 показан способ, который позволяет исключить работу детектора тогда, когда она не нужна. Мимо детектора на фазу подключается выключатель, который при замыкании отправляет ток к лампочке, минуя датчики движения для включения света. Это нужно тогда, когда настроена слабая чувствительность включения датчика, и он выключает свет, когда вы не двигаетесь в поле его зрения.

    Как правильно подключить выключатель для управления лампочкой в обход детектора? Механический выключатель устанавливается на проводе, который идет от детектора к лампочке. Когда на нем цепь замкнута, лампочка включается каждый раз, когда детектор срабатывает. Если через выключатель цепь разорвана, то ток из детектора не будет доходить до лампочки, и она не загорится, даже если тот сработает.

    Обычно такая схема датчика движения для освещения применяется в жилых помещениях ночью, чтобы свет не включался каждый раз, когда вы даже легонько пошевелитесь во сне. В этом случае выключатель также можно установить до самого детектора, просто не подавая на него ток, что позволит ему не включать световые приборы. Чуть ниже показано подключение простого датчика движения для освещения с выключателем между ним и лампочкой.

    Размыкание цепи между датчиком и лампочкой

    Чтобы не заморачиваться с установкой такой схемы, можно сразу приобрести выключатель с датчиком движения, выполняющий вышеуказанные функции. Выключатель света с датчиком движения чаще всего выполняется в одном корпусе, что выглядит очень эстетично без потери его прямых функций. Для такого датчика схема подключения абсолютно идентична.

    После подключения датчика вам всего лишь останется настроить его чувствительность согласно инструкции, используя специальные регуляторы на корпусе. Если вы его настроите неправильно с первого раза, подрегулируйте.

    Заключение

    Сейчас даже такие сложные электронные механизмы, как датчики движения, нашли применение в быту. Изобретатели создали такой модуль, который прекрасно справляется с задачей автоматизации освещенности определенной территории. Он помогает тогда, когда у человека заняты руки и он не может каждый раз пользоваться механическим выключателем. Также освещение с датчиками движения стоит на страже вашего имущества, включаясь при движении в доме или во дворе. Особенно продвинутые модели подключаются к охранной системе, включают сирену и даже могут отправить сигнал тревоги на пульт частного охранного предприятия.

    Выбрать датчик, срабатывающий на движение, не составит труда, установка своими руками датчика движения для освещения очень проста, с ней справится даже человек, никогда не имевший дел с электричеством. Соблюдайте технику безопасности – помните, что вы ведете работу со смертельно опасным напряжением. Не забывайте мысленно благодарить человека, который изобрел датчик движения, каждый раз, когда свет сам включится в нужный момент.

    Датчики движения Legrand Celiane

    С помощью датчиков движения Legrand Celiane можно повысить комфорт, и существенно снизить расходы на электроэнергию. Автоматическое включение и выключение света в помещении избавляет от необходимости нашаривать рукой выключатель в темно и даже делать какое-либо движение на уровне рефлексов. А забыть выключить свет с таким устройством будет просто невозможно.

    Все устройства от французской компании Legrand отличаются надёжностью и простотой монтажа. Коллекция Celiane, в частности, представляет собой некий передовой край работы конструкторов. Именно в ней воплощаются все самые интересные идеи и решения. Например, к таким оригинальным решениям относится инфракрасный выключатель со светодиодной подсветкой.

    Модели ИК выключателей Celiane

    Датчик движения Легранд Celiane с каталожным номером LN-067091 представляет собой модель, которую можно свободно монтировать вместо механически выключателей. Модель рассчитана на управление лампами накаливания и галогеновыми (в том числе с ферромагнитными и электронными трансформаторами). Диапазон допустимых нагрузок — от 40 до 400 Вт.

    Важная ремарка — перед приобретением и монтажом электроустановочных изделий необходимо хотя бы приблизительно рассчитать нагрузку, которой они будут управлять. Ситуации, в которых фактическая нагрузка на выключатель превышает максимально допустимую, грозят возникновением пожара. При работе с электричеством не следует забывать о безопасности, поэтому для монтажа датчика движения Legrand Celiane лучше обратиться к специалисту или хотя бы свериться с инструкцией.

    Модель LN-067092 более универсальна в плане управления. С помощью такого выключателя можно организовывать управление лампами накаливания, галогеновыми (с трансформаторами обоих типов мощностью не более 500 ВА) и люминесцентными (до 500 ВА). Кроме того, механизм обеспечивает управление вентиляторами мощность до 100 ВА. Максимально допустимая нагрузка составляет 1000 Вт.

    Обе упомянутые выше модели поддерживают функцию принудительного выключения. То есть, вместе с ИК выключателем освещение может управляться и механическим. Такая схема эффективна против случайных срабатываний (случающихся редко) и позволяет выключать свет, когда в помещении кто-нибудь находится.

    Устройство с номером LN-067093 — не совсем выключатель. В этом устройстве Legrand Celiane также присутствует инфракрасный датчик движения, принципиальная схема почти та же, но вместе с ним и несколько светодиодов. С помощью устройств такого типа создают подсветку ступеней, порогов и других мест. Датчик активирует диоды, обнаруживая движение на расстоянии до 6 метров. Угол обзора при этом составляет 1800. С таким датчиком безопасность ночных перемещений по дому гарантирована.

    Декор в стиле Celiane

    Прежде всего, он означает вариативность. Простота крепления лицевых панелей и внушительный ассортимент декоративных элементов (45 моделей рамок и 4 цвета накладок) позволят выбрать максимально подходящие к интерьеру и вкусу рамки и лицевые панели. Таким образом, инфракрасные выключатели Celiane привносят в дом практичность, экономию и эстетику.

    Выбор и установка автоматического выключателя с датчиком движения

    Выключатель с датчиком движения, распознающим приближение человека, поможет в экономии электроэнергии владельцу квартиры или частного дома. Чтобы оптимизировать работу устройства и минимизировать вероятность ложного срабатывания, нужно правильно выбрать место установки и произвести настройку прибора.

    Принцип работы

    Выключатель на движение обеспечивает автоматическое включение и отключение осветительных приборов, ориентируясь на определенные возмущения окружающей среды. Свет включается при обнаружении движений живых организмов в рамках пространственных границ восприимчивости детектора. Выпускаются модели, рассчитанные на различные типы волн: инфракрасные, ультразвук, микроволновые. Это позволяет выбрать продукт, подходящий целям потребителя и условиям, в которых планируется его эксплуатировать.

    По способу детекции появления человека в зоне восприимчивости датчика движения (ДД) выключатели классифицируются на активные и пассивные. Первые сами излучают волны и отслеживают характер их отражения. Срабатывание возникает в случае, когда расстояния, пройденные импульсом от датчика до преграды и обратно, не идентичны – это говорит о том, что преградой является движущийся объект. Такие механизмы работают с радиоволнами или ультразвуком. Последний, хотя и не воспринимается ухом человека, доставляет много беспокойства домашним животным, поэтому хозяевам питомцев выбирать такую продукцию не рекомендуется.

    Пассивные датчики не излучают волны, а только улавливают тепловые импульсы от живого организма достаточного веса. Они более демократичны по цене, проще устроены, чем активные, но при их использовании вероятность ошибочного срабатывания выше.

    Встречаются ДД смешанного типа, интегрирующие в себе механизмы активных и пассивных устройств.

    Разновидности датчиков движения

    Выключатели с датчиком движения могут работать с различными типами волновых излучений. Это обусловливает разницу в предпочтительных условиях применения устройств. Помимо этого, они также отличаются между собой такими параметрами, как размер рабочей зоны, расстояние передачи сигнала, число одновременно работающих осветительных приборов, угол обзора.

    Обзор типов сенсора

    Сенсоры, используемые в автоматических переключателях света, способны распознавать перемещающиеся объекты, используя разные механизмы. Они отличаются между собой нюансами применения и точностью результата.

    Выделяются следующие типы датчиков:

    • Инфракрасные – реагируют на тепловое излучение, выделяемое человеком и теплокровными животными, из-за чего возможны ложные включения, особенно в случае крупных собак. Обладают демократичной ценой и большим радиусом рабочей зоны.
    • Акустические – реагируют на звук: скрип двери, стук каблуков, хлопок в ладоши. Как и предыдущий тип, относятся к классу пассивных устройств. Поскольку звуковые колебания, возникающие в поле, могут иметь разное происхождение, сфера применения приборов данной группы очень ограниченна: они подходят для подвальных помещений частных домов, где источником звука всегда является приближающийся хозяин. Также такой выключатель можно подключить в коридоре общественного здания.
    • Генерирующие микроволновое излучение и отслеживающие движение волн. Когда появляется подвижный объект, контакты замыкаются или размыкаются. Особо восприимчивые модели способны распознать приближение даже из-за преграды, поэтому они часто используются в системах охраны.
    • Излучающие ультразвук. Принцип действия сходен с предыдущим типом, отличается только характер излучения. В квартирах и частных хозяйствах, где есть животные, использовать такие аппараты не стоит.

    Для улучшения точности считывания сигналов в датчик могут быть вмонтированы детекторы разных видов. Такие модели дороже, но точнее в действии, имеют низкий процент фальшивых срабатываний и гибкие возможности настройки.

    Как выбрать место установки

    Чтобы датчик считывал показания окружающей среды верно, нужно размещать устройство в зоне, где на него не будут действовать факторы, искажающие показания. Не следует загораживать выключатель крупными предметами мебели. Также вблизи ДД не должны находиться батареи или отопительное оборудование – это особенно важно в случае инфракрасных вариантов, реагирующих на волны тепла. Осветительные приборы также не стоит располагать по соседству с переключателем.

    Схемы подключения

    Простейшая схема предполагает подключение ДД в разрыв фазного кабеля, направляющегося на лампочку (светодиодную, люминесцентную или простую). Этот вариант подойдет для помещения, лишенного окон. В противном случае потребуется одновременная с ДД установка устройства, не допускающего включения света в дневное время. Это может быть фотореле, функционирующее в автоматическом режиме, или выключатель, контролируемый пользователем.

    Оба эти устройства устанавливаются в тот же самый разрыв провода. Фотореле при этом ставится впереди ДД – тогда на него будет поступать электричество только в темное время суток, и конструкция не будет функционировать вхолостую. Эта схема продлит срок службы ДД: все они создаются с расчетом на ограниченное число срабатываний.

    Принципиальные схемы монтажа

    Обычно в комплекте к датчику прилагается инструкция, описывающая, как его установить, и снабженная схемой подключения. В общих чертах монтаж выглядит так:

    • сенсор помещают в разрыв провода;
    • в клеммы, отмеченные буквами L (фаза) и N (нуль), присоединяют жилы полагающихся проводов;
    • выход из третьей клеммы ведут на лампу.

    Если автоматической детекции недостаточно и пользователь хочет внедрить ручной метод управления освещением, сделать это можно двумя путями. В первом случае выключатель монтируют в фазный провод, тянущийся к ДД от щитка – тогда в разомкнутом состоянии устройство не считывает сигналы и не осуществляет подачу напряжения на лампу. Во втором ключ ставят в линию, идущую от фазы до входа лампочки, и тогда при замыкании свет останется включенным, даже если ДД не сработает.

    Энергосберегающие лампы имеют свойство быстро выходить из строя при частом включении и отключении от сети, поэтому без специального блока защиты использовать их для сети с ДД не стоит – эффект экономии будет сведен к нулю.

    Блок ставят перед лампой после ДД. Он обеспечивает нивелировку перепадов напряжения в сети, из-за чего лампочки будут перегорать не столь быстро.

    Настройка подключения

    Для оптимизации функционирования выключатель с ДД нужно корректно настроить. Калибровка необходима по трем показателям – времени задержки отключения, восприимчивости и освещенности.

    Настройка по времени

    Длительность задержки – параметр сильно вариабельный: у одних моделей он равен 3 секундам, у других максимально возможное значение доходит до 10-15 минут. Сам регулятор обычно указан как “Time”. Калибровку можно произвести так: установив нужное значение, дождаться отключения света. Если временной интервал кажется слишком длинным или коротким, отрегулировать его в нужную сторону.

    Степень освещенности

    Ее регулятор есть только у моделей со встроенным фотореле. Он подписывается как “Lux”. Производя подключение, датчик ставят на максимальное значение, а когда начинает темнеет, убавляют до тех пор, пока свет не загорится.

    Настройка чувствительности

    Параметр обозначается “Sen”. Он определяет частоту ложных включений, связанных с движениями домашних питомцев. Владельцам крупных собак избежать таких срабатываний не получится, но для животных меньшего размера это реально. Калибровку начинают с выставления минимального значения и теста на себе и на животном. По мере надобности показатель прибавляют.

    Выбор устройства

    Чтобы правильно выбрать модель выключателя с ДД, пользователю нужно учитывать ограничения, налагаемые разными типами устройств. Также должны быть приняты во внимание условия эксплуатации прибора.

    Советы покупателям

    ИК датчики часто используют в кухонных выключателях и других устройствах, рассчитанных на применение строго внутри дома. Подходят они и для уличного освещения, а для коридоров и лестниц лучше выбирать другие варианты, менее подверженные ошибочным срабатываниям.

    При установке выключателя нужно продумать его расположение так, чтобы на него не падали прямые лучи солнца и излучение осветительных приборов, иначе он быстро выйдет из строя. Для гибкой настройки освещенности надо выбирать модель, оснащенную встроенным фотореле.

    Нужно обращать внимание на мощность подключаемой к прибору нагрузки. Если суммарная мощность лампочек превышает таковую для датчика, нагрузку придется делить между двумя ДД.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
