Принцип работы противопожарного датчика

Принцип работы датчика пожарной сигнализации

Насыщенность помещений современным оборудованием может привести к возгоранию проводки или самой техники при неправильном обращении с ней. Кроме этого есть и еще масса причин приводящих к возникновению пожаров.

Для успешной борьбы с ними были разработаны системы, контролирующие обстановку в помещении и своевременно подающие сигнал человеку о появлении очага огня.

Основным прибором, пожарной сигнализации является извещатель, состоящий из устройств, срабатывающих на одну или несколько характеристик возгорания.

Их конструктивные особенности зависят от вида, но камера в датчике сигнализации остается обязательным элементом для каждого из них.

Устройство прибора

Для того чтобы понять, как работает вся система, необходимо узнать о назначении каждого из ее элементов. Один из самых главных – это датчик. Он обязательно присутствует в каждом комплекте сигнализации. И к его выбору подходят с особой тщательностью, так как даже малейший его промах может обернуться трагедией.

Смотрим видео, устройство и принцип работы:

Для тех, кто совершенно не разбирается в данных приборах лучшим решением будет обратиться к квалифицированным специалистам. Они помогут сделать правильный выбор, а также выполнят монтаж, с последующим техническим обслуживаем системы.

Органы наблюдения сигнализации

Датчики можно смело назвать глазами и ушами системы. Ведь они подают сигнал об угрожающей опасности при малейших признаках ее проявления. От того насколько хорошо они будут справляться со своими функциями зависит сохранность имущества, а порой и жизни.

Согласно действующим нормативным документам каждый вид датчика рекомендуется к применению в определенных помещениях. Для того чтобы выяснить какой из них будет наиболее подходящим для конкретных условий, следует получить информацию о всех предлагаемых на рынке видах этих приборов.

Подразделение извещателей производится в зависимости от различных параметров. Учитывая принцип работы их подразделяют на:

Первые срабатывают при обнаружении в воздухе частичек дыма, вторые реагируют на повышение температуры, а последние подают сигнал при появлении первых языков огня.

Кроме перечисленных видов существуют и так называемые комбинированные приборы. Камера в датчике пожарной сигнализации такого типа может содержать два и даже три различных по назначению устройства.

Чаще всего – это дымовой и тепловой. Эта комбинация позволяет избежать ложных срабатываний, так как сигнал поступит на пульт только в случае появления признаков возгорания обеими датчиками.

Также существуют отличия и в способе формирования сигнала. В зависимости от данного фактора выпускают датчики:

  • Пассивные
  • Активные

Если первые реагируют на изменение параметров окружающей среды, вызванное возгоранием, то вторые генерируют сигнал и срабатывают только при отклонении значений от заданных.

Принцип формирования сообщения позволяет различать адресные, неадресные и адресно-аналоговые приборы.

Применение датчиков зависит в первую очередь от их принципа действия. В помещениях, где хранятся легковоспламеняющиеся смеси наиболее эффективными будут приборы, реагирующие на огонь или высокую температуру. Дымовые модели – идеальный выбор для мест, где возгорание начинается с тления и сопровождается выделением продуктов горения.

Конструктивные особенности датчиков

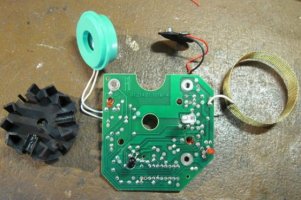

Что представляет собой этот прибор? Рассмотрим на примере индикатора дыма.

Его схема включает в себя:

  • Генератор
  • Формирователь коротких импульсов
  • Усилитель
  • Излучатель
  • Компаратор
  • Ключ на транзисторе
  • Камера в датчике пожарной сигнализации

Каждый элемент выполняет свои функции, но их совместная работа приводит к обнаружению пожара и передаче сигнала на пульт или срабатыванию сирены.

Принцип действия прибора состоит в следующем. При фиксации дыма в рабочей зоне датчика происходит ослабления прохождения ИК-импульсов. Если несколько из них не смогли пройти, то прибор срабатывает, что приводит к появлению импульсов тока в соединительной линии. Они выделяются схемой контроля.

Данное устройство может работать в двух режимах:

  • Рабочем
  • Дежурном

При комбинировании работы датчиков пожарной сигнализации с другими устройствами они дополнительно оснащаются цифровыми индикаторами для отслеживания текущих значений.

Что выбрать – советы специалистов

Приобретаемое оборудования для пожарных приборов должно удовлетворять определенным требованиям. Поэтому выбирая тип системы следует руководствоваться следующими данными:

  • Назначением объекта на котором она будет установлена
  • Его общей площадью, с учетом всех помещений
  • Финансовыми возможностями потребителя
  • Соблюдением требований нормативных документов

Стоит учитывать и наличие системы автоматического пожаротушения, а также сменность работы объекта.

После того как тип датчика будет выбран, в соответствии со всеми требованиями, останется определить место его установки. В данном случае приходится учитывать такие параметры, как категорию производства и специфику технологического процесса.

От этих факторов зависит не только вид прибора, но и количество единиц на контролируемое помещение, а также схема их расположения и подключения.

Это позволит купить и установить оптимальный вариант сигнализации, которая сможет на 100 % обеспечить безопасность людей и сохранность имущества.

Не забываем о техническом обслуживании

Роль датчиков переоценить очень сложно. От их бесперебойной работы зависит скорость обнаружения и устранения пожара. А значит они должны проходить периодические проверки и корректировки в настройках, осуществление которых на должном уровне доступно только профессионалам.

Но в то же время надеяться только на них было бы неправильно. Нужно не только регулярно проводить обслуживание, но и соблюдать правила эксплуатации сигнализации. Это поможет избежать не только ложных срабатываний, но и уберечь имущество от огня.

Тепловые и дымовые пожарные извещатели

Пожарный извещатель — это устройство противопожарной защиты для охраны и безопасности помещений, являющийся основой комплекса технического оборудования систем пожарной сигнализации. Главная задача пожарных извещателей — автоматическое улавливание любых появляющихся признаков возможного воспламенения с последующей передачей сигнала тревоги. Рассмотрим виды пожарных извещателей.

Типы пожарных извещателей

Методы, с помощью которых пожарные извещатели реагируют на сопутствующие пожару факторы, могут быть разными. Соответственно, и типы пожарных извещателей, и их конструкция отличаются друг от друга.

Самое широкое распространение получили тепловые и дымовые пожарные извещатели.

Точечные тепловые пожарные извещатели

Точечные извещатели регистрируют такие чрезвычайные ситуации, которым сопутствует значительное выделение тепла. Их действие базируется на двух основных принципах — одноразового и многоразового использования.

Формирование выдачи сигнала в одноразовых тепловых извещателях происходит в результате размыкания электрической цепи, вследствие высокой чувствительности термистора, способного при тепловом воздействии менять сопротивление. Такие тепловые извещатели не нуждаются в потреблении тока и поэтому называются пассивными.

В основе многоразовых тепловых извещателей лежит биметаллический или магнитный элемент высокого уровня термочувствительности. Дело в том, что биметаллические материалы способны изменять свою форму, при значительном повышении температуры окружающей среды. Благодаря этому происходит механическое воздействие на контакт.

В то же время, магнитные материалы реагируют на тепло изменением свойств, вследствие чего, меняется и способ управления контактом (герконом).

Для наибольшей эффективности тепловых пожарных извещателей необходимо, чтобы температура охраняемого помещения была на 30 градусов ниже температуры их срабатывания. С одной стороны, такая разница в температурах позволяет уменьшить количество ложных срабатываний. С другой стороны, понижается возможность зафиксировать возгорание на ранних стадиях. Таким образом, оптимальной температурой для срабатывания теплового пожарного извещателя считается +60-70 °C.

Существуют также и более сложные тепловые пожарные извещатели. Их действие базируется на полупроводниковом термочувствительном элементе, за состоянием которого следит электронная схема, передающая, в случае необходимости, сигнал на приемо-контрольный прибор.

Извещатели такого типа отличаются более высокой стоимостью. Однако обладают более широкими возможностями настройки, позволяющими установку отдельной температуры в каждом контролируемом помещении.

Тепловые пожарные извещатели рекомендуются для применения в помещениях, где находятся материалы, горение которых не сопровождается дымом, поэтому факт пожара можно установить только по уровню температуры воздуха.

Устройство линейных тепловых пожарных извещателей

В основе тепловых линейных пожарных извещателей находится кабель малого сечения, поэтому их часто называют термокабельными. Применение термокабеля целесообразно в больших загрязненных или взрывоопасных помещениях, к примеру, в нефтегазовом комплексе или в производственных помещениях металлургической и химической промышленности.

Существуют следующие типы пожарных извещателей линейного использования:

  • Полупроводниковые извещатели определяют уровень температуры при помощи специального вещества с температурным коэффициентом, взаимодействующего с электронным блоком управления.
  • Механические извещатели представляют собой герметичную металлическую трубку с газом, взаимодействующую с датчиком давления и блоком управления.
  • Электромеханические извещатели состоят из двух механически напряженных проводов, покрытых термочувствительным материалом.
  • Оптоволоконные извещатели отличаются высокой эффективностью установления различных видов пожара. Способны работать при температуре до +750 °C.

Устройство точечных дымовых пожарных извещателей

В основе принципа работы пожарных извещателей лежит обнаружение частиц твердого типа, образующихся в процессе сгорания бытовых материалов. Фактически, дымовые извещатели измеряют плотность окружающей среды.

Особым многообразием форм отличаются дымовые пожарные извещатели точечного типа. В зависимости от технических особенностей, каждое из устройств характеризуется собственным радиусом реагирования на дым.

В основе дымового извещателя находится закрытая от света оптическая камера и электронная схема, контролирующая ее состояние. Результаты анализа передаются на приемно-контрольный прибор.

Базовую основу оптической камеры составляют изолированные друг от друга свето и фотодиоды. В момент попадания в контролируемую зону твердых частиц, происходит отражение инфракрасного излучения и таким образом создается сигнал. Современные дымовые пожарные извещатели оборудованы микропроцессорной схемой, способной анализировать данные сигнала, поэтому возможность ложных срабатываний сводится до минимума.

Кроме того, точечные дымовые извещатели отличаются невысокой стоимостью и простотой установки. Однако этот тип извещателей не рекомендуется использовать в помещениях с материалом, не выделяющим дыма при возгорании.

Разновидности точечных дымовых извещателей

Существуют следующие типы пожарных извещателей точечного использования:

  • Автономные извещатели оборудованы батарейкой и звуковым оповещателем. Способны к самостоятельной работе, но неудобны в контролировании.
  • Радиоканальные извещатели оборудованы встроенным элементом питания и используют для передачи сигнала радиоканал. Отличаются простой установкой, но стоят недешево.
Читать еще:  Виды пожарной сигнализации

Независимо от типа, точечные дымовые извещатели подразделяются на двухпроводные и четырехпроводные, различие между которыми определяется способом питания и подключения.

Устройство линейных дымовых пожарных извещателей

Отличительная черта линейных дымовых извещателей — способность реагировать на дым в радиусе линейной зоны действия, которая соответствует техническим характеристикам устройства и обычно находится в пределах 100 м.

В основе линейных дымовых извещателей находится источник и приемник инфракрасных лучей, взаимодействующие между собой. В случае возникновения пожарных факторов в зоне луча, сигнал приемника пропадает.

Линейные дымовые пожарные извещатели рекомендуются для применения в помещениях большой протяженности с высокими перекрытиями, к примеру, в спортзалах, выставочных павильонах и складах.

При установке такого извещателя важно, чтобы на протяжении контролируемого оптического пути не было никаких преград. Тем не менее, этот тип пожарного извещателя не пригоден для определения фактора возгорания веществ, если нет дымового сопровождения.

Устройство ионизационных дымовых пожарных извещателей

Под ионизационными дымовыми извещателями подразумеваются устройства, способные реагировать на дымовые частицы изменением ионизацинного тока. К ним относятся радиоизотопные извещатели и электроиндукционные.

Основа ионизационных извещателей — две металлические пластины под напряжением, между которыми находится источник ионизационного излучения. Таким образом воздух ионизуется и реагирует на появление частиц дыма понижением ионного тока.

Рекомендуются для применения в помещениях, не связанных с частым пребыванием людей, так как считаются радиационно опасными.

Устройство аспирационных дымовых пожарных извещателей

Аспирационные дымовые извещатели относятся к устройствам сложного типа и предназначены для охраны больших помещений с материальными ценностями. В основе аспирационного извещателя находится точечный лазерный извещатель, заключенный в герметичный корпус, через который с помощью системы трубок, происходит прогон образцов воздуха из разных частей помещения.

Корпус аспирационного извещателя способен вмещать несколько систем воздухозаборных трубок, оснащенных различными фильтрами.

Этот тип дымовых извещателей популярен на Западе и отечественному потребителю практически неизвестен.

Виды извещателей пожарной сигнализации

Чаще всего устройства, выявляющие очаг возгорания на объекте, называют датчиками. Однако, это в корне неверно. Датчик – это только один из составляющих элементов устройства под названием пожарный извещатель. Кроме датчика, выполняющего функцию чувствительного детектора (реагирует на внешнее тепловое, химическое или световое воздействие), в конструкцию пожарного извещателя могут входить устройства: обмена информацией, повторного включения, приема и распознавания сигналов и т.п.

Классификация извещателей пожарной сигнализации

Существует множество моделей пожарных извещателей. Они имеют сложную систему классификации, жестко привязанную к нормативной базе и правилам в соответствии с которыми осуществляется монтаж АПС. Основные различия устройств производятся по следующим критериям:

  • Тип передаваемого сигнала;
  • Способ отслеживания измеряемого параметра;
  • Локализация зоны воздействия;
  • Тип измеряемого внешнего параметра.

Рассмотрим перечисленные критерии более подробно.

Тип передаваемого сигнала

Устройство передачи сигнала (как правило, это электрический импульс) является обязательной частью любого пожарного извещателя. В зависимости от его конструкционных особенностей, различают следующие типы извещателей:

Однорежимный. При воздействии на чувствительный сенсор внешнего фактора (к примеру, температуры) с граничным уровнем интенсивности, формирует и передает электрический импульс, распознаваемый приемно-контрольный прибором (ПКП), как сигнал «Пожар». На данный момент практически не используются;

Двухрежимный. Передает два типа сигнала: «Пожар» и «Нет пожара». На первый взгляд, необходимости в передаче сигнала «Нет пожара» нет. Ведь сам факт отсутствия сигнала «Пожар» является доказательством отсутствия возгорания. Однако периодическое получение ПКП сигнала «Нет пожара» несет важную информационную нагрузку. Это означает, что извещатель исправно отслеживает контролируемый параметр. В отличие от двухрежимного, проверка работоспособности однорежимного устройства выполняется исключительно вручную;

Многорежимный. Кроме стандартных сигналов о наличии или отсутствии возгорания может передавать информацию о типе возникшей неисправности. К примеру, «загрязнение датчика». Такие устройства стоят намного дороже и, как правило, используются в крупных системах пожарной сигнализации, где внешние периферийные устройства расположены на значительном удалении друг от друга. В этом случае оператор, получив информацию о типе возникшей неисправности, может направить специалиста с заранее подготовленным ремкомплектом;

Аналоговый. Сложные электронные устройства, оборудованные чипом, которые частично обрабатывают полученную от сенсоров информацию на месте и передают на ПКП данные в динамике изменений.

Способ передачи сигналов

Передача любого сигнала от пожарного извещателя к приемно-контрольному прибору осуществляется двумя способами:

По кабелю. Так называемый «шлейф» подключенный к ПКП по лучевой или кольцевой топологии;

По радиоканалу. Чаще всего для передачи периферия ПКП в АПС используют частоты 433 МГц и 868 МГц. К примеру, модель JA-80S серии OASiS (868 МГц) или дымовой ИП21210-2 «Ладога ПД-РК» («Риэлта» 433МГц). Для индивидуального применения в жилых сооружениях можно приобрести извещатели с Wi-Fi и автономные устройства транслирующие сигнал через линии сотовой связи стандартов GSM 900, 1800. К примеру, модель SD-120SA GSM.

Способ оценки угрозы возгорания

Срабатывание пожарного извещателя, независимо от того какой именно параметр он контролирует, может происходить несколькими способами:

Пороговое значение (максимальные извещатели). Реагирует на превышение параметром определенного уровня;

Дифференциальное измерение. Устройство реагирует не на определенное число, а на динамику его изменения. Такой способ отслеживания измеряемого параметра реализован только у моделей с аналоговой подачей сигнала.

Комбинированные. Довольно сложные устройства способные реализовать оба способа контроля;

По способу локализации

В зависимости от типа конструкции и способы извещателя контролировать определенную площадь (объём) помещения различают следующие виды:

Точечные. Один или несколько чувствительных сенсоров расположены в одном корпусе. Извещатель представляет собой моноблок, куда входят датчик, центр обработки данных, средство передачи сигнала;

Многоточечные. Конструкция состоит из нескольких выносных сенсоров и центрального модуля, к которому они подключены. Центральный модуль, в свою очередь подключён, к шлейфу;

Линейные. Осуществляют контроль параметра на определённой протяженности. К примеру, термошнур или линейные дымовые извещатели состоящие из излучателей и фотоэлементов.

Тип отслеживаемого параметра

Это наиболее распространенная классификация пожарных извещателей, которая оказывает ключевое влияние на проектирование АПС:

Тепловые пожарные извещатели. Данный тип устройств появился одним из первых, и долгое время являлся единственным способом определения начала возгорания. Принцип действия состоит замыкании или размыкании электрической цепи (шлейфа) под воздействием определенной температуры. Однако, если изначально использовали легкоплавкие материалы или термореактивные биметаллические контакты. То сейчас, чаще всего применяется термопара, срабатывающая под воздействием термоэлектрического эффекта.

Основным достоинством таких устройств является их предельно низкая стоимость и простота установки. Однако, существует и весьма значительный недостаток — высокая инерционность срабатывания. Сигнал тревоги уходит к ПКП к уже после того как в помещении температура поднимется до критического уровня, а значит пожар уже довольно сильно разгорелся.

Дымовые пожарные извещатели. На сегодняшний день они являются наиболее распространёнными и эффективными средствами обнаружения возгорания. Дым фактически, является первым и наиболее верным признаком пожара, который возникает на ранних стадиях еще до появления открытого пламени и возрастании температуры. Принцип действия чувствительных сенсоров дымовых извещателей основан на контроле прозрачности воздуха. Технический он может быть реализован никакими способами. К примеру, линейные дымовые пожарные извещатели реагируют, если интенсивность светового потока между излучателем и фотоэлементом падает. Точечные дымовые тракторы имеют внутри себя специальную камеру, где фотоэлементы улавливают не прямой, а рассеянный инфракрасный свет. Появление в камере аэрозольных частиц, характерных для дыма, увеличивает отражающую способность, и фотоэлемент срабатывает от превышения порогового значения.

ВАЖНО! Точечные пожарные тракторы на инфракрасном излучении не могут быть использованы для контроля возгорания ГСМ, резины и других материалов, выделяющих густой чёрный дым, поглощающий ИК-излучение. Кроме того, в условиях высокой запыленности помещения наблюдаются частые ложные срабатывания.

Пожарные извещатели пламени. Применяются, как правило, в производственных помещениях, где невозможно использовать тепловые и дымовые тракторы из-за специфических особенностей окружающей среды — технологический процесс сопровождается высокой температурой и запыленностью.

В таких устройствах реализовано несколько способов обнаружения открытого пламени:

  • Выявление лучистого тепла при помощи инфракрасных или ультрафиолетовых сенсоров;
  • Реакция на электромагнитную составляющую пламени.

В некоторых случаях ограниченно применяются ультразвуковые детекторы движения охранной сигнализации. Они реагируют на конвекционные потоки воздуха, образовавшиеся от очага возгорания. Однако они могут использоваться исключительно в качестве вспомогательных средств.

Все перечисленные типы пожарных извещателей реализованы в моделях, характеризующихся множеством дополнительных параметров. Наши специалисты имеют соответствующую квалификацию, большой опыт и могут определить тип, характеристики и количество периферийного оборудования для максимальной эффективности систем пожарной безопасности в полном соответствии с требованиями нормативов.

Принцип работы пожарных извещателей разных типов

24.04.2016

Основная функция пожарных датчиков – оперативное оповещение о воспламенении или взрыве. Именно поэтому столько внимания уделяется выбору этих устройств. Существуют разные типы датчиков, реагирующие на дым, повышение температуры, загазованность или иные параметры. Конкретный тип датчиков подбирают с учетом микроклимата объекта.

Световые извещатели

Этот тип устройств используют сравнительно редко, так как яркое пламя обычно присутствует лишь в начале пожара. Чаще всего монтаж пожарной сигнализации с такими извещателями осуществляется на объектах, где хранятся быстровоспламеняющиеся вещества. Также целесообразно их применение в помещениях, где по каким-либо причинам оказываются неэффективными дымовые или тепловые датчики. Они реагируют на УФ или ИК излучение. Датчики этого типа хороши тем, что срабатывают раньше тепловых.

Дымовые извещатели

Устройства срабатывают при появлении дыма. Различают два типа дымовых извещателей: оптические и ионизационные, основанные на том, что ионам свойственно притягиваться к частичкам дыма, зависшим в воздухе. Чем их больше, тем меньше сила ионного тока. Как только он уменьшится до порогового уровня, срабатывает датчик, в результате чего сигнал отправляется на приемно-контролирующий прибор. Ионизационные извещатели реагируют лишь на открытый огонь, но не воспринимают токсичные вещества, образующиеся в результате горения пластика или тления.

Читать еще:  Применение датчиков Холла

Оптические дымовые датчики реагируют на рассеивание и поглощение света дымом. При этом происходит увеличение тока, как только он достигнет определенного уровня, происходит отправка сигнала тревоги на ПКП. Подобные извещатели распознают процессы тления, но их бесполезно устанавливать в помещениях с высоким содержанием пыли или повышенной влажностью, так как в этом случае потребуется слишком частое обслуживание пожарной сигнализации, и то, в таких условиях трудно будет гарантировать 100% срабатывание датчиков.

Тепловые извещатели

Тепловые датчики срабатывают при повышении температуры. Различают два типа устройств этой категории: максимальные и дифференциальные. Первые реагируют на достижение определенного значения температуры. Чтобы избежать ложного срабатывания, порог устанавливают приблизительно на 15-30 больше, чем максимально допустимый для конкретного объекта показатель.

Дифференциальные пожарные теплоизвещатели срабатывают при резком повышении температуры. Как только скорость ее нарастания станет больше допустимой, произойдет отправка сигнала на ПКП. Эти датчики не подходят для установки на объектах, где резкое изменение температуры воздуха может быть вызвано производственными процессами.

Дымовые пожарные извещатели: выбираем оборудование со специалистом

И так, вы озаботились установкой автоматической пожарной сигнализации и перед вами встал вопрос о выборе оборудования.

Второе – определить пожарную нагрузку объекта или, иными словами, сценарий развития пожара. Так, заводы, производящие лакокрасочную продукцию, подвержены стремительному распространению огня и нуждаются в извещателе пламени, тогда как складские помещения, где хранятся материалы, склонные к тлению, должны анализироваться на предмет присутствия в воздухе частичек дыма.

Третье – принять решение о возможности модернизации системы в будущем. К примеру, бюджет выделен только на сигнализацию, но спустя какое-то время вы планируете установить автоматическую систему пожаротушения. Спроектировать проект с оговоркой на модернизацию будет куда дешевле, нежели пытаться внедрить новое оборудование в уже спроектированную схему датчиков.

Принцип работы дымовых извещателей

Дымовой пожарный извещатель идентифицирует аэрозольные частицы, являющиеся продуктом горения. При изменении плотности воздуха и распознавании частиц дыма, устройство подает сигнал тревоги, выражающийся в мигании светодиода и звуковом оповещении. Принцип обработки внешних данных зависит от разновидности прибора.

1.1 Оптико-электронные извещатели

Самый распространенный тип, отличающийся надежностью и умеренной ценой.

Устройство представляет собой защищенный от света купол с рефракционными шторками, внутри которого располагаются светоприемник и светоизлучатель. Попадающий внутрь купола воздух, анализируется на наличие частиц дыма путем рассеивания инфракрасных лучей. Продукты горения способны отражать излучение, что приводит к изменению интенсивности свечения и моментальной реакции фотодиода.

Внимание! Продлить срок службы извещателя и избежать ложных тревог можно при своевременном прохождении технического обслуживания. Каждое устройство должно проверяться на наличие пыли и грязи, влияющих на корректность работы и скорость реакции.

1.2 Линейные модели

Одна из разновидностей оптико-электронных модификаций. Подразделяется на однокомпонентные и двухкомпонентные устройства.

Внимание! Выбирая однокомпонентный извещатель, не забудьте купить дополнительный светоотражатель.

1.2.1 Технические характеристики

• Имеет функцию самодиагностики;

• Дальность действия до 150 м;
• Монтаж под перекрытиями;
• Чувствительность к обычному и черному дыму;
• При установке нескольких устройств включение осуществляется в знакопеременные шлейфы;
• При установке одного устройства включение может осуществляться в знакопостоянный шлейф.

1.2.2 Сфера применения

Крупные объекты с высокими потолками (концертные залы, манежи, картинные галереи).

1.3 Точечные модели

Вторая по популярности разновидность оптико-электронных модификаций. Подразделяется на автономные и радиоканальные устройства.

Представляет собой приемник и излучатель, расположенные между дымовой камерой. Вся конструкция заключена под единый купол с отверстиями, пропускающими воздух.

Анализ качества воздуха производится в одной конкретной точке.

1.3.1 Технические характеристики


• Площадь покрытия до 80 кв. м;
• Монтаж на потолок, стены или под перекрытия;
• Чувствительность к дыму серого спектра;
• Чувствительность к черному дыму отсутствует (не использовать на предприятиях, занимающихся выпуском или реализацией полимерных изделий);
• Подключение к штепсельному четырехполюсному разъему.

1.3.2 Сфера применения
2.1 Ионизационные извещатели

2.2 Сфера применения

3.1 Аспирационные извещатели

3.2 Сфера применения

Адресная или аналоговая система: особенности подключения

Разобравшись со сферами применения и разновидностями моделей, разберем основные принципы подключения.

Адресные системы имеют микропроцессор, следящий за состоянием устройства. Подключение осуществляется в цифровой шлейф, где каждый извещатель имеет уникальный номер. На момент срабатывания на приемно-контрольном приборе отразиться номер датчика, по которому легко определить первоначальное место возгорания.

Аналоговые системы работают по принципу параллельного подключения к двухпроводному или четырехпроводному шлейфу. В результате срабатывания происходит уменьшение сопротивления, которое и провоцирует сигнал тревоги. Минусом подобного способа станет отсутствие информации о датчике и конкретной точке возгорания, что исключает использование на крупных объектах.

Остались вопросы? Свяжитесь с экспертом Пожарного Магазина и получите бесплатную консультацию и предварительный расчет стоимости пожарной сигнализации.

Основные принципы работы пожарной сигнализации

Пожарная сигнализация, как и почти каждая система автоматики, состоит из трех основных частей, каждая из которых имеет свои функции. Это:

  • датчик (извещатель),
  • приемо-контрольный прибор,
  • исполнительное устройство.

Установка пожарной сигнализации включает в себя оптимальное размещение каждого из этих модулей. Стоимость устройства от его сложности и принципа работы.

Пожарный датчик и принцип его работы

Датчик является прибором, который реагирует на изменение конкретного параметра окружающей среды, и преобразует характер события в электрический импульс, передавая его приемо-контрольному прибору. В зависимости от типа датчика (пожарного извещателя), он может реагировать на задымленность воздуха в помещении, на свет пламени, на высокую температуру, на изменение состава воздуха (повышение концентрации угарного газа) и т.п. Пожарный датчик может быть максимальным или дифференциальным. Первый тип устройств срабатывает, когда заданный параметр (например, температура) превышает определенный уровень. Второй тип реагирует на скорость изменения параметра, его стоимость выше, однако количество ложных срабатываний намного ниже.

Главным элементом пожарного датчика является чувствительный элемент – сенсор, который срабатывает только при воздействии определенного рода. Например, дымовой извещатель реагирует на дым, тепловой же срабатывать не будет. Некоторые датчики могут быть комбинированными, то есть имеют несколько сенсоров различного типа.

После того, как сенсоры сработали, датчик направляет сигнал приемо-контрольному прибору в доступной форме. Так, при срабатывании простейших пожарных датчиков пассивного типа, ток в шлейфе, где они расположены, резко уменьшается, что служит для ПКП сигналом того, что произошло тревожное событие. Установка пожарной сигнализации более сложного адресного типа предполагает обмен информации между ПКП и датчиками в цифровом формате.

Приемо-контрольный прибор и его функции

ПКП (приемо-контрольный прибор) предназначен для того, чтобы принимать, анализировать и обрабатывать информацию от пожарных извещателей. Они рассчитаны на различное количество подключаемых шлейфов, то есть, имеют различную «емкость». На больших объектах ПКП могут объединяться, и контролировать тысячи извещателей.

Следует заметить, что неадресные системы целесообразны тогда, когда установка пожарной сигнализации производится в гараже или небольшом офисном помещении, насчитывающем 2-10 комнат. Для контроля ситуации в многоэтажных зданиях и на больших территориях следует установить адресную систему, так как она точно определяет расположение датчика, с которого поступил сигнал.

Исполнительные устройства пожарной сигнализации

После того, как ПКП получил и проанализировал тревожный сигнал от датчиков, он отправляет управляющие сигналы на исполнительные устройства. В самых простых системах таким устройством является светозвуковая сигнализация, например, сирена. В GSM системах исполнительным устройством служит мобильный телефон владельца, на который посылается текстовое или голосовое сообщение о происшествии. На больших предприятиях или организациях управляющий сигнал поступает к системам автоматического пожаротушения и дымоудаления. Передача такого сигнала может происходить различными каналами: методом мобильной связи, по радио, по Интернету, по кабелю.

Принцип работы противопожарного датчика

  • Блог
  • Услуги
  • Сервис-центр
  • Интернет-магазин
  • Лицензии
  • Наши клиенты
  • Объекты
  • О КОМПАНИИ
  • Прайс-лист
  • Партнерам
  • Доставка
  • Контакты

Перезарядка огнетушителей

Сервис-центр пожару.нет выполняет работы по перезарядке, ремонту и сервисному обслуживанию огнетушителей

Личный кабинет

4 причины ложного срабатывания пожарной сигнализации

Чек-лист: проверяем и самостоятельно устраняем неисправности пожарной сигнализации

Бывает так, что вас уже просто достали постоянные ложные срабатывания пожарной сигнализации. Пожарная фирма, которая проводит техническое обслуживание долго едет и, ничего в итоге не предпринимает. Либо убеждают вас, что пожарный извещатель уже пора менять и он не исправен. Вы соглашаетесь, платите деньги, но через месяц опять ложные срабатывания.

Исходя из нашего многолетнего опыта работы в сфере пожарной безопасности, мы можем однозначно сказать, что в 80% случаев в отказе работы пожарной сигнализации виноват сам собственник, но косвенно. Обычно из-за не компетентности подрядчика страдаете вы. Все потому, что не правильно подобрано оборудование или не правильно расставлены пожарные извещали.

Итак, проверяйте самые частые возможные причины отказа работы и ложных срабатываний пожарной сигнализации и пути решения:

  • долгое время не проводилось обслуживание пожарной сигнализации, пожарный извещатель не чистили. требуется его очистка согласно регламенту работ по обслуживанию пожарной сигнализации.
  • пожарный извещатель установлен в пыльном помещении. Требуется его очистка. Необходимо скорректировать регламент работ по обслуживанию пожарной сигнализации, увеличить частоту очистки пожарных извещателей. Возможно необходима замена дымового пожарного извещателя на извещатель пламени, как непригодного для работы в пыльной среде помещения.
  • в помещении, где установлен дымовой пожарный извещатель, курят. Необходимо либо запретить курение в помещении, либо установить вентиляцию для ограничения попадания на дымовой пожарный извещатель дыма от сигарет. Необходимо помнить, что на чувствительных элементах дымового пожарного извещателя могут оседать табачные смолы, пожарный извещатель необходимо чистить.
  • в помещении не курят, помещение не пыльное, пожарный извещатель срабатывает. Возможно пожарный извещатель установлен близко к приемникам (местным отсосам) системы вентиляции. Увеличенный воздушный поток всасывания проходит через зону контроля пожарного извещателя. Принцип пылесоса. Вся пыльная взвесь в воздухе концентрируется у воздухозаборника системы вентиляции. Если пожарный извещатель невозможно передвинуть дальше от приемника (требования по размещению пожарных извещателей регламентирует СП 5.13130.2009), то необходимо предусмотреть меры по переносу приемника системы вентиляции дальше от пожарного извещателя.
Читать еще:  Настройка датчика удара

Если вы не хотите сами разбираться в этой проблеме, то вызывайте нас, мы сделаем так, чтобы ложные срабатывания больше вас не докучали!

Алгоритм действий населения при обнаружении сигналов автономных пожарных извещателей

Алгоритм действий населения

при обнаружении сигналов автономных пожарных извещателей

Автономный пожарный извещатель – пожарный извещатель, реагирующий на определенный уровень концентрации аэрозольных продуктов горения (пиролиза) веществ и материалов и, возможно, других факторов пожара, в корпусе которого конструктивно объединены автономный источник питания и все компоненты, необходимые для обнаружения пожара и непосредственного оповещения о нем.

Устройство типового автономного пожарного извещателя

Автономный пожарный состоит из следующих трех основных узлов находящихся в одном общем корпусе:

Оптический датчик дыма

Принцип определения твердых частиц дыма в воздухе основан на постоянном контроле оптической плотности в специальной камере. Измерительная оптическая камера выполнена таким образом, что исключает попадание внутрь света от внешних источников, но в тоже время позволяет свободно проникать внутрь воздушному потоку пространства в котором установлен датчик. Внутри камеры имеется собственный излучатель и приемник, работающие в инфракрасном световом диапазоне, причем расположение излучателя и приемника выполнено таким образом, что свет от излучателя может попасть на приемник только отразившись от твердой частицы в контролируемой области оптической камеры датчика. Увеличение принятого сигнала приемника свидетельствует об увеличении оптической плотности в измеряемой области, и служит для формирования сигнала тревоги.

Звуковой оповещатель

Попросту это небольшая но довольно громкая сирена, которая при срабатывании детектора дыма издает громкий пронзительный звук способный разбудить спящего человека и привлечь внимание окружающих. В качестве излучателя звуковых колебаний в автономных пожарных извещателях, по причине низкого энергопотребления, как правило используется пъезоэлемент.

Элемент питания

В большинстве выпускаемых отечественных автономных пожарных извещателях таким элементом является девятивольтовая батарея. Такого элемента в среднем хватает на год работы, при разряде элемента питания ниже допустимого уровня, пожарный извещатель должен подать сигнал указывающий хозяину на необходимость замены батарейки. У большинства отечественных моделей таким сигналом является периодически издаваемый кратковременный звуковой сигнал в такт с миганием светового индикатора. Кроме этого на корпусе автономного пожарного извещателя как правило имеется световой индикатор состояния и отверстие или кнопка для проверки работоспособности.

В современных автономных пожарных извещателях для оповещения монтируется GSM модуль, который обеспечивает:

  • дозвон на заранее запрограмированные телефонные номера;
  • рассылку SMS-сообщений.

Размещение, порядок установки и подготовка к работе автономного пожарного извещателя

В общих случаях, монтаж и подготовка к работе автономных пожарных извещателей осуществляется в соответствии с требованиями Федерального закона от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические нормы и правила проектирования», а также в соответствии с требованиями предприятия изготовителя, которые изложены в технической документации на пожарный извещатель (паспорт, инструкция и т.д.). Автономные извещатели, как правило, рассчитаны на круглосуточную непрерывную работу при:

температуре окружающей среды -10 до + 55 0 С;

относительной влажности воздуха до 90 %, при температуре + 40 0 С.

Техническое обслуживание и проверка технического состояния

Для исключения ложных срабатываний из-за запыленности оптической системы извещателя необходимо не реже одного раза в шесть месяцев очищать дымовую камеру от пыли. Для этого разрешается снимать дымовую камеру для очистки и заменять ее. В основном применяется следующая последовательность действий для замены камеры:

расположить извещатель этикеткой вверх, извлечь элементы питания, аккуратно отжать замки и отделить крышку извещателя от основания;

отжать замки на дымовой камере и снять ее;

очистить дымовую камеру от пыли с помощью кисточки с мягким ворсом или продув чистым сжатым воздухом с давлением 1-2 кг/см 2 .

Основные режимы оповещения извещателя

Однократная вспышка индикатора с периодом повторения (5-1) с

Дымовые датчики пожарной сигнализации: принцип работы и назначение

Для обеспечения безопасности дома разработаны различные виды и категории обеспечения безопасности, которые помогают защитить имущество, оборудование от краж, и от воздействия температуры. В соответствии с действующим законодательством необходимость монтажа пожарной сигнализации является обязательным требованием всех конролирующих органов в области пожарной безопасности. Важным моментом при монтаже является грамотное использование соответствующих датчиков системы АПС для своевременного обнаружения очага возгорания.

Дымовые датчики пожарной сигнализации являются специальной комплексной системой, которые позволяют предупредить появление очага возгорания, а также предпринять правильные действия по предотвращению распространения пламени внутри здания. В целом охранно пожарная сигнализация предназначена для обеспечения безопасности и защиты помещения от газа, возникновения очага возгорания, и проявление угарного газа. Комплексная система включает в свой состав сигнализаторы теплового и дымовой категории извещателя, который отвечает за подачу воды для организации тушения очага возгорания, и уникальной технологии, которая производит отсос газа из помещения. Дополнительно в состав входят автоматический блок управления и панель комплекса отключения в ручном режиме работы.

Дымовые датчики пожарной сигнализации – варианты, категории и обслуживание сигнализации

На рынке сигнализаторов представлен спектр технологии, который используется конкретно для каждого класса помещения или ситуации. Универсальный датчик пожарный имеет сложный вид конструкции, вместе с этим правильная и грамотная установка сигнального типа позволит максимально обезопасить ваш дом или офис от возникновения неблагоприятных ситуаций в виде очага пламени или дыма.

Дымовой извещатель реагирует на различные проявления, которые возникают в окружающей среде:

  • В пределе определенной зоны действия извещателя наблюдается резкое повышение температуры окружающей среды;
  • В помещении наблюдается резкая концентрация паров газа, и газовый уловитель быстро реагирует на возникновение внештатной ситуации внутри контролируемой зоны. Важным условием использования газового уловителя является адаптированная работа вентиляционной системы, которая производит откачку дыма или газа из здания;
  • Определение излучения возникновения источника излучения. Уникальный датчик сигнализации реагирует на излучение любого источника пламени, в том числе от зажженной спички или зажигалки. Достаточно небольшого излучения источника, как газовый детектор моментально отреагирует и подаст сигнал. Лучевой профессиональный прибор признан самым эффективным средством защиты, и в то же время самым дорогим среди аналогичных видов газовой и пожарной защиты.

Процесс горения и выделения дыма, газа, это сложный химический и физический процесс, который имеет ярко выраженные действия, влияющие на изменение основных параметров окружающей среды. Схема работы оборудования построена так, что любые изменения установленных параметров внутри помещения позволяют сигнализаторам реагировать и предпринимать дальнейшие действия при помощи программ и особенностей, которые предусмотрены конструкцией извещателей. Таким образом, оборудование может подавать сигнал в виде непрерывного звука, издавать пищание, светиться, и кроме этого передавать сигналы в комбинированном виде.

Как работают пожарные извещатели внутри защищаемого помещения

Практически в каждом третьем-четвертом частном доме, а также в высотных домах от 9 этажей и выше имеется установленная противопожарная и газодымовая защита, которые являются надежным средством от влияния и распространения пожара, дыма, газа. Дымовой датчик подразделяется на фотоэлектрическую категорию, дополнительно существуют ионизирующие газодымовые детекторы общего принципа действия. Уникальные дымовые датчики пожарной сигнализации имеют сложную конструкцию, где в процессе эксплуатации из оптической конструкционной части оборудования, установленного извещателя, исходит луч, который позволяет определить на местности источник дыма или излучение пламени. Оптический луч в автоматическом режиме определяет допустимую концентрацию элементов газа или дыма в воздухе, и если коэффициент вышел за пределы допустимого, подается сигнал на центральный блок управления.

Дымовые детекторы применяются не только в частном домовладении. Обязательным условием использования противодымовой защиты определено для детских дошкольных и общеобразовательных учреждений, зданий медицинского обслуживания, торгово-развлекательных центров, а также для тех мест, где наблюдается массовое скопление людей, а также поддержание системы АПС в рабочем состоянии . На промышленном производстве наличие дымовых детекторов является обязательным и безусловным требованием, которое предъявляется контролирующими органами.

Работа приборов определена как в одиночно варианте, так и в паре с другими извещателями, которые дополнительно подстроены под общий принцип функционирования противогазовой сигнализации. Классификация противопожарного комплекса определяется по следующим факторам:

  • Наличие степени автономности каждого класса оборудования;
  • Схема оптимального принятия решения в основном блоке управления;
  • Количество задействованных блоков управления.

Каждый классификатор подбирается на основе индивидуальных особенностей категории помещения , здания. Питание оборудования в зависимости от классификаторов, это аккумуляторный тип, и дополнительный низковольтный комплекс подачи напряжения. Существует дополнительный класс детекторов, которые работают на полностью автономном комплексе, за счет беспроводной технологии управления.

Доверять установку поарных систем следует только лицензированным организациям в данной области во избежании проблем с надзорными огранами МЧС и прокуратуры.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
