Типы доводчиков для входных дверей

Доводчики для входных дверей: выбор подходящей модели, правильная установка, регулировка и настройка

Оглавление
  • Виды доводчиков, их устройство и назначение
  • Выбор доводчика для металлической наружной двери
  • Инструкция по установке дверного доводчика на наружную металлическую дверь
  • Регулировка доводчика входной двери
  • Ремонт доводчика двери своими руками
  • Установка доводчика: видео

Доводчик для входных и межкомнатных дверей надолго продлит срок их службы, понизит уровень шума и поможет сохранить тепло в помещении. В этой статье наглядные инструкции и видео урок как выбрать, установить и правильно отрегулировать доводчик для входной металлической двери.

Виды доводчиков, их устройство и назначение

Доводчики – специальные механические приспособления для щадящего закрытия дверей, которые предупреждают травматические ситуации, особенно при большом весе дверного полотна. Достаточно большой вес имеют дверные полотна из металла, стекла и натуральной древесины.

Допускается устанавливать доводчики на входные и межкомнатные двери в жилых и общественных зданиях, на промышленных и прочих объектах. Особенно актуальна установка доводчиков в больницах, детских садах, школах, общественных зданиях, которые посещают инвалиды.

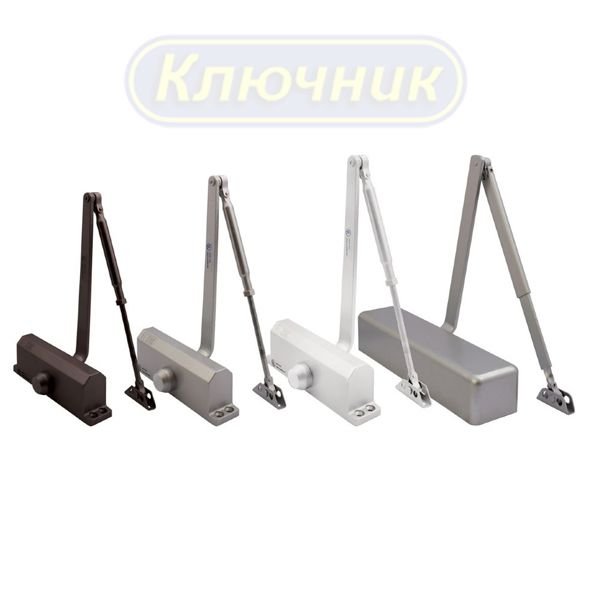

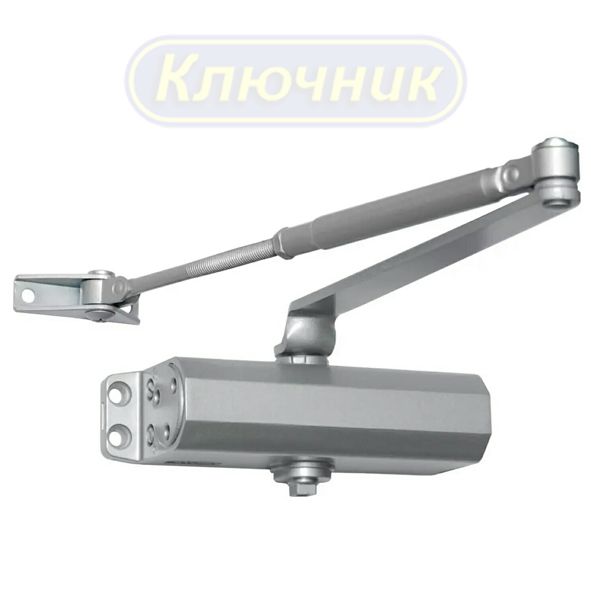

Доводчик для входной двери

По конструктивному исполнению доводчики принято подразделять:

  1. Механизм с реечной передачей.
  2. Кулачковые доводчики для дверей.
  3. Пружинный доводчик.

Принцип работы механизма основан на передаче усилия через рычажную систему при открытии двери на специальный элемент, который и приводит механизм плавного закрывания двери в действие.

Монтируют устройство в зависимости от конструктивных особенностей входных и внутренних дверей. Допускается установка механизма на створку двери, в верхней части дверной конструкции — на коробку, а также на пол.

Существует еще один способ установки доводчика – рамный, когда механизм находится внутри дверного полотна. Самостоятельно смонтировать этот вариант доводчика на металлическую дверь не представляется возможным, при выборе такого варианта расположения механизма, лучше приобретать дверь с установленным внутренним доводчиком.

Современное изобретение — дверные петли с доводчиком — подходит для легких межкомнатных дверных заполнений. Визуально этот тип доводчика трудно заметить, механизм стилизован под дверную петлю. В силу своих конструктивных особенностей петли с доводчиком нельзя использовать для наружных и габаритных конструкций дверей.

Выбирайте доводчик в соответствии с массой двери

Выбор доводчика для металлической наружной двери

Выбирая доводчик для входной металлической двери, следует учесть несколько нюансов:

  1. Вес дверного полотна – следует выбрать мощный механизм, который способен выдержать многократные открывания тяжелой двери из металла.
  2. Условия эксплуатации доводчика (низкотемпературный режим зимой, высокая влажность при выпадении атмосферных осадков).
  3. Способ открывания двери (направление движения дверных створок).
  4. Материал изготовления доводчика.
  5. Место установки механизма плавного закрывания двери (внутри помещения или на улице).
  6. Наличие дополнительных функций (скорость закрывания двери, наличие механизма фиксации створок).

Для входных дверей выпускаются адаптированные уличные доводчики с повышенной морозостойкостью. Для функциональной работы такого механизма используются резиновые сальники и масло, которое не реагирует на изменение температуры. Внешний корпус морозостойкого доводчика для входных дверей любого типа: пластиковых, деревянных, металлических — изготовлен из антикоррозийных материалов.

Совет! Для нормальной эксплуатации механизма закрывания двери, следует подобрать модель соответствующей мощности.

Доводчики принято подразделять на классы, принимая во внимание габаритные размеры (ширину) и вес двери. Всего существует 7 категорий доводчиков, где первый показатель означает ширину дверного полотна, а второй вес дверной створки:

  1. 750 мм – до 20 кг.
  2. 850 мм – до 40 кг.
  3. 950 мм – до 60 кг.
  4. 1100 мм – до 80 кг.
  5. 1250 мм – до 100 кг.
  6. 1400 мм – до 120 кг.
  7. 1600 мм – до 160 кг.

Доводчик для межкомнатной двери

Инструкция по установке дверного доводчика на наружную металлическую дверь

Перед началом установки механизма плавного закрывания двери следует тщательно изучить инструкцию, выданную производителем. В комплект поставки механизма доводчика входит шаблон креплений. Не стоит пренебрегать разработками и изобретать велосипед. Примените шаблон креплений при монтажных работах по установке дверного доводчика, — это оптимизирует процесс установки и значительно сократит затраченное на монтаж механизма время.

Совет! Внимательно ознакомьтесь с пошаговой инструкцией. Почти у всех производителей на сайте размещены видеоматериалы по монтажу механизмов довода двери, — если следовать предложенной схеме, проблем и вопросов не возникнет.

Шаблон крепления, приложенный к механизму, требуется зафиксировать в нужной точке двери. Для фиксации удобно использовать скотч.

Разметка отверстий под монтаж механизма производится строго по шаблону, при этом выбор сверла должен соответствовать диаметру крепежа. Перед сверлением намеченные отверстия еще раз совмещают с планкой доводчика. Если отверстия полностью совпадают – можно сверлить.

Доводчик фиксируют с помощью крепежа на двери, при этом недопустимы перекосы механизма, ненадежное крепление, выпадение части винтов.

В идеале доводчик должен работать без дополнительных усилий, легко и ровно. Установка доводчика двери своими руками вполне возможна при минимальных навыках работы с инструментами.

Регулировка доводчика входной двери

После окончания монтажных работ по закреплению доводчика на наружную дверь, следует приступить к регулировке механизма, который оснащен двумя регулировочными винтами. Настроить механизм следует с учетом двух параметров: скорость движения дверной створки, амплитуду движения – финишная доводка полотна до полного закрытия.

Совет! Установка доводчика двери своими руками — необходимые параметры работы доводчика подбираются регулировкой основных винтов.

Ремонт доводчика двери своими руками

Интенсивная ежедневная работа доводчика приводит иногда к необходимости проведения ремонтных работ. Своими руками отремонтировать доводчик не представляет никакой сложности, нужно только соблюдать инструкцию по эксплуатации.

Сначала следует проверить дверное полотно – перекосы и провисания необходимо устранить. Собственными силами можно устранить две неисправности дверного доводчика:

Разгерметизация корпуса – характеризуется вытеканием рабочей жидкости (масла). Особенно часто такая аварийная ситуация возникает зимой. При небольших трещинах цилиндра можно попробовать заделать отверстие, что продлит срок эксплуатации механизма. Если повреждение цилиндра значительные – собственными силами справиться не удастся, нужно менять весь механизм закрывания двери.

Повреждение рычажного узла – чаще всего выходит из строя штанга. Эта деталь доступна для визуального осмотра, ее можно укрепить сваркой, а при необходимости провести замену детали, подобрав идентичную штангу и подходящий крепеж.

Доводчики — виды и установка

Доводчик двери – нужное и полезное устройство, наличие которого гарантирует, что дверь никогда не останется распахнутой. Доводчики плавно и бесшумно автоматически ее закроют. Применение доводчиков обязательно при установке кодовых замков и домофонов, их также активно используют в различных общественных учреждениях, на входных дверях жилых многоэтажек, в городских и загородных частных домовладениях. Этот механизм представляет собой усовершенствованный вариант обычной дверной пружины, используемой ранее, а кое-где и до сих пор. Доводчик избавляет от лишнего шума и обеспечивает бережную эксплуатацию дверного блока, на который он монтирован. Установить это механическое устройство своими руками совсем несложно, следуя инструкции и опубликованным в сети рекомендациям профессионалов. По времени эта работа займет около часа, важно только грамотно выбрать модель доводчика и иметь под рукой необходимые инструменты.

Производители предлагают разные виды доводчиков, которые отличаются местом и способом монтажа. Каждая модель имеет свои достоинства и преимущества, важно выбрать устройство, которое будет оптимально для ваших конкретных условий эксплуатации.

Доводчики дверей бывают:

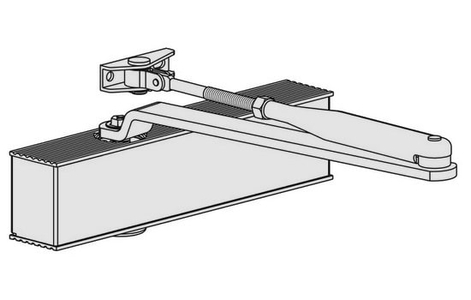

  • верхними, устанавливаемыми на потолке, имеющими скользящую или рычажную тягу, — для них характерна простота установки и доступная стоимость устройства;
  • напольными, монтируемыми на поверхность пола рядом с дверью, – они стоят достаточно дорого и непросты в установке, зато обладают важным преимуществом — их можно применять в условиях, когда нет возможности проделывать монтировочные отверстия, к примеру, когда доводчиком нужно оснастить стеклянную дверь;
  • скрытыми – самый дорогой и качественный тип доводчиков, незаметных благодаря монтажу внутри дверного полотна. Их применение ограничено толщиной двери, которая должна быть не менее 40 мм.

Установка качественного доводчика увеличивает срок службы дверного блока, поскольку реально замедляет процесс износа, частично забирая на себя нагрузку на петли и используемую фурнитуру.

Приобретать устройство нужно с учетом параметров и характеристик двери, на которую оно будет установлено. Иногда, если мощности одного механизма недостаточно для нормального функционирования двери, монтируют сразу два доводчика.

Монтаж доводчика: шаблон прилагается

При монтаже дверного доводчика поможет схема установки, прилагаемая к механизму производителем. В комплект изделия входят также рычаги и крепежные элементы.

Монтаж доводящего устройства может быть:

  • стандартным. При этом способе установки доводчик фиксируется на полотне двери, а рычаг крепится на коробке двери;
  • верхним. Такой способ предусматривает установку механизма на верхнюю часть дверного короба;
  • параллельным, когда рычаг занимает параллельное положение относительно короба, а монтаж осуществляется при помощи специального монтажного уголка.

Выбирать способ монтажа следует с учетом расположения дверных петель.

На шаблоне монтажа уже намечены места крепежа, остается только просверлить отверстия по меткам, прикладывая схему к месту монтажа или даже аккуратно приклеив его по периметру.

Доводчик входной двери монтируется изнутри, чтобы оградить устройство от негативного влияния внешней среды – температурных скачков или атмосферных осадков. Когда же используется механизм с рычагом скользящего типа, установка его может выполняться с любой стороны дверного полотна.

Самостоятельный монтаж доводчика на стальную дверь

  • Идущий в комплекте к изделию шаблон прикрепляется скотчем на месте установки.
  • При помощи дрели просверливаются требуемые технологические отверстия, указанные на шаблоне.
  • Корпус механизма фиксируется в таком положении, чтобы клапаны его, отвечающие за скорость доводки, были обращены к дверным петлям.
  • Рычаг, состоящий из двух частей, разъединяют, лапку бокового элемента прикрепляют к лутке.
  • Основная часть рычага насаживается на вал доводчика и фиксируется с помощью гайки и винта.
  • Боковой рычаг устанавливают перпендикулярно коробу и соединяют с основной частью, присоединенной к валу устройства.
  • Выполняется регулировка скорости доводки двери и угол ее открытия.
  • Нижняя часть доводчика защищается колпаком.

В ходе монтажа доводчик располагается строго перпендикулярно закрытой двери, а винты, регулирующие скорость доводки, должны быть обращены по направлению к петлям. После окончания монтажа выполняется проверка работы устройства.

Монтаж доводчика на пластиковую дверь

Установка доводчик на дверь ПВХ аналогична монтажу устройства на дверь из стали. Сначала выполняется фиксация рычага на дверном коробе, после чего он присоединяется к доводчику, и регулируется рычажная тяга. После установки необходимо проверить работу двери. Если она закрывается плавно, достаточно быстро и бесшумно, монтаж считается завершенным. При обнаружении же проблем с эксплуатацией доводчика нужно отрегулировать винты устройства.

Читать еще:  Установка Глазка В Металлическую Дверь

При недостаточной плавности хода нужно слегка завернуть первый винт по ходу часовой стрелки. Если же требуется ускорить процесс доводки двери, этот же винт нужно провернуть уже против часовой стрелки. Плотность прилегания дверного полотна к коробке регулируется аналогичным образом. Работать с крепежными винтами следует аккуратно и осторожно, не прикладывая больших усилий, поворачивая их постепенно, добиваясь нужного результата.

При эксплуатации механизма доводки дверей нужно соблюдать нехитрые правила, которые помогут продлить срок его службы. Например, при наличии доводчика на двери ни в коем случае не следует «помогать» двери двигаться быстрее — это может привести к повреждению механизма. Для нормального функционирования двери с доводчиком требуется минимальное ТО – один раз в 2-3 года (а для входной двери – ежегодно) менять смазку шарниров устройства. Следует также корректировать регулировку доводчика входной двери в зависимости от времени года.

  • Межкомнатные двери
  • Входные двери
  • Раздвижные системы
  • Фурнитура
  • Акции компании
  • О компании
    МАГАЗИНЫ В САНКТ-ПЕТЕРБУРГЕ

      Работаем без перерыва и выходных
      с 10-00 до 21-00

      Принимаем:

    • © 2018–2020 ВСЕ ДВЕРИ ЗДЕСЬ / ГИПЕРМАРКЕТ ДВЕРЕЙ В САНКТ-ПЕТЕРБУРГЕ / Не является публичной офертой

    Доводчики для входных дверей — виды и технические характеристики устройств

    Что такое доводчики? Доводчик для двери необходим для качественного функционирования дверного блока. При отсутствии привычки эмоционально выходить, хлопая дверью, стоит задуматься об использовании нехитрого устройства.

    Функционал устройства

    Хуже громко захлопывающейся двери, может быть только вовсе не закрывающаяся дверная створка. Соответственно, желание многих воссоединить обе функции, понятно:

      • Дабы дверь прикрывалась самостоятельно, без человеческого контроля, сберегая прохладу либо тепло в помещении;
      • С другой стороны, чтобы процесс прикрытия створки происходил с максимальной тишиной.

    Ранее проблема открытого дверного полотна решалась иным образом. Использовались громоздкие и сложные механизмы с противовесами. Типичные системы использовать в современных офисных помещениях и на жилых площадях, как минимум, не эстетично. Именно по этой причине, во многих строениях и в квартирах, использовались металлические пружины. Процесс их работы был совершенен, подгоняя посетителя в спину, а звук данного действа оповещал о приходе гостя даже соседские дома.
    С появлением современных дверных прикрывающих створки устройств, обе главные проблемы разрешились. При этом приемлемая стоимость механизмов, доступная широкому спектру потребительского спроса, легкость при установке и надежность в эксплуатации, сделали использование устройств общедоступными. Теперь доводчик на дверь может устанавливаться не исключительно на подъездных створках, но и на межкомнатных перекрытиях, нуждающихся в автоматическом бесшумном закрывании.
    Помимо двух основных задача, доводчики дверей, в зависимости от конструктивной особенности, способны решить перечень других проблем:

      • Регулирование скорости прикрытия створки в двух диапазонах, производящих ускорение при захлопывании для плотного притвора;
      • Предохранение полотна от ударного момента при закрытии о преграду;
      • Фиксирование створки в открытом либо приоткрытом положении.

    Основа принципа деятельности любого типа доводчика заключена в пружине. Именно пружина сжимаясь, при открытии створки, аккумулирует в себе энергию, возвращая створку в исходное положение при отпускании полотна. Дабы ход створки был плавным и не хлопающим при закрытии, прикрывающие устройства наделены вторым по значимости элементом – масляным амортизатором. Через системный механизм устройства клапанов, масло переходит из одной в другую камеры при открытии полотна, а затем перетекает обратно, при закрывании створки. Вязкость масляного амортизирующего состава процессу движения механизма придает плавность, что обеспечивает бесшумность действа.
    Существуют доводчики, оснащенные несколькими амортизаторами, что сути процесса не меняет. В разных системах основной рабочий элемент – пружину, к действию приводит свое устройство. По сути, данный различный механизм и определяет тип доводчиков относительно конструкционного плана, что и стоит в зависимости от показателя цены на изделие.

    Накладной тип: характеристики и разновидности

    Как правило, говоря о доводчиках, зачастую подразумевают накладной тип устройства, устанавливаемого вверху дверных блоков. Данный вид устройств представляет собой наиболее дешевый механизм, закрепление которого производится на створке двери и на короб блока, либо на поверхности над проемом.

    Типичные системы допустимо наблюдать во многих общественных зданиях, над дверьми магазинов и других публичных местах, где при отсутствии швейцара, существует необходимость удерживать дверное полотно в закрытом состоянии. Устройства отлично проявляют эксплуатационные качества при использовании на тяжелых дверях, перекрывающих уличный мир от внутреннего пространства. Такого рода доводчик на дверь из металла станет отличным и надежным решением закрытых проемов. По сути, полное описание конструкции данного вида механизма допустимо вместить в следующее: система рычагов передает усилие на элемент пружины.
    Относительно устройства системы передачи усилий на пружину, доводчик на дверь верхнего монтажа, допустимо подразделить на два вида:

        1. Механизм с зубчатым приводом, где рычаг повязан с шестерней, которая, в свою очередь, приводит в движение поршень с зубцами или же зубчатый штифт. Надежность простой конструкции на сегодняшний день типичные изделия сделали наиболее популярными и востребованными, особо при использовании на тяжелых полотнах.

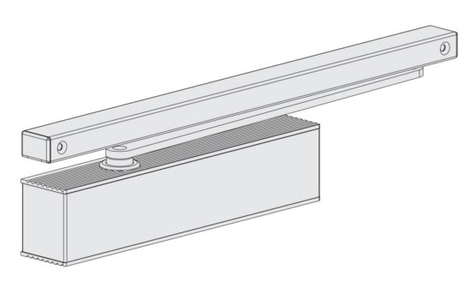

        2. Доводчик для двери со скользящим стержнем представляет собой такую систему: сердцеобразный кулачковый вал приводит в действие элемент пружины и пару поршней (открывающий, второй — тормозящий). Типичная конструкция системы делает устройство менее громоздким и более надежным, особо при монтаже на тяжелых перекрытиях проемов. На сегодняшний день устройства со стержнем скольжения получили мало должной популярности, но со временем могут вытеснить из использования системы с зубчатым приводом.

    Напольный тип: сфера использования и устройство механизма

    Фактически напольные доводчики дверей используются в строениях и помещениях, где эстетике и стилистике дизайна уделяется достаточно внимания. Наблюдать системы допустимо в торговых центрах, где фактически все дверные полотна оборудованы данными устройствами, особо, что касается стеклянных конструкций перекрытия. Напольный доводчик на металлическую дверь так же подходит, в зависимости от конструкции самого перекрытия. По своей сути, напольные доводчики дверей представляют собой прародителя устройство со скользящим стержнем. Во всяком случае, напольные системы точно позаимствовали техническую конструкцию от них.

    В отличие от механизмов верхнего монтажа, у напольных систем отсутствуют рычаги, приводящие в движение ось. Дверное полотно закрепляется именно на саму ось. Механизм конструкции напольных систем довольно прост:

      • Система оснащена валом, который воссоединен с пружиной – это с одной стороны;
      • Со второй стороны вал сращен с крепежным элементом, удерживающим само дверное полотно.

    Получается, что створка закреплена на оси, которая приводит полотно в исходное положение, играя единовременно роль навесов. Типичное изделие позволяет производить установку напольных механизмов на достаточно тяжелых перекрытиях, даже при массе полотна весом до 300 кг.

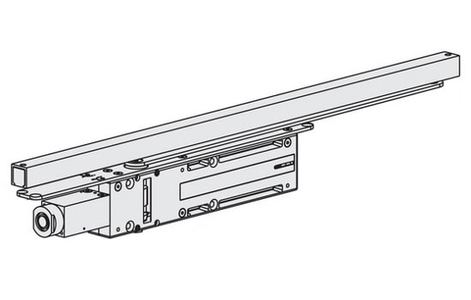

    Устройства скрытого монтажа: виды механизмов

    При стилистическом требовании дизайнерского решения помещения, кроме напольных эстетичных механизмов, работающих на закрывание, зачастую используют скрытые системы для прикрытия полотен. С использованием типичных устройств, наличие подобного механизма, как такового, полностью скрыто. Доводчик для двери скрытого монтажа допустимо условно подразделить на два вида:

        1. Скрытые доводчики дверей со скользящим стержнем относительно своей сути фактически ничем не отличимы от аналогов верхнего способа монтажа. Более того, механизмы наделены простой, но миниатюрной конструкцией, которая дает возможность скрыть себя в дверной короб перекрытия проема либо в массив самого полотна перекрытия.
        2. Доводчик на дверь в виде петли представляет собой наиболее миниатюрное создание систем прикрытия створки. Вся конструкция типичного механизма скрыта в корпусе дверной петли. Петли-доводчики являются довольно перспективным устройством, поскольку установить данный доводчик на дверь можно без всяких дополнительных действий относительно долбления/сверления полотен. Конечно, это касается исключительно той входной конструкции перекрытия проема, которой необходимы петли.

    В силу собственной специфики, петли-доводчики наделены некоторыми недостатками:

      • Сфера их использования несколько ограничена;
      • Устройства не рекомендовано монтировать на тяжелых дверных полотнах;
      • Миниатюрность механизма наделена небольшим эксплуатационным ресурсом;
      • Доводчики дверей скрытого типа (петли) довольно требовательны к процессу монтажа дверной створки.

    Сфера использования специализированных доводчиков

    Специализированный доводчик на двери называют устройство, предназначенное для раздвижных дверных перекрытий. В перечне раздвижных полотен, включены и створки раздвижных шкафов-купе. Относительно своей сути, устройство для раздвижных систем является тем же мебельным механизмом, используемым для предотвращения ударных воздействий дверок мебели. Разница между конструкциями, используемыми для раздвижных систем, заключена в первоначально создаваемом усилии.
    Монтаж специализированных устройств для раздвижных конструкций, производится способом врезания их в само полотно либо дверной короб, служащий упором для раздвижных блоков. Доводчик на дверь данного типа для раздвижных конструкций, монтируется достаточно просто:

      • В торцевой части дверного полотна либо в самом коробе раздвижных блоков, проделываются отверстия необходимого диаметра;
      • Далее в отверстия с соответствующим диаметром вставляются доводчики дверей, предназначенные для раздвижных конструкций.

    Доводчик для двери специализированного типа наделен единственным недостатком, который заключен в торчащих штифтах. За штифты допустимо цепляться чем-либо, конечно не упасть, но сломать доводчик для двери.

    Доводчик на дверь: классификация устройств

    Для потребителя важным показателем является регулирование движения полотна, что стоит в зависимости от массы фабрикатов и ширины створки, другими словами, от момента инерции. Типичный показатель определен стандартом EN 1154, где механизмы относительно усилий подразделены на классы – EN1 до EN7. Первые классы подходят для облегченных межкомнатных перекрытий, последние – для тяжелых конструкций. Показатели средней цены механизмов, приводящих перекрытия в исходное закрытое положение, варьируются в зависимости от класса устройства.

    Как выбрать доводчик для металлической двери — виды, особенности, требования

    Дверные доводчики – специальные устройства, обеспечивающие плавное бесшумное закрывание металлического полотна. Они различаются по месту закрепления, способу монтажа, конструкции. Поэтому выбирая механизмы для самозакрывания, необходимо учитывать эти параметры.

    Назначение и преимущества

    Главная функция доводящего приспособления заключается в смягчении закрытия створки и обеспечении её плотного прилегания к коробу. Благодаря отсутствию удара при соприкосновении элементов входной двери, увеличивается её срок службы без потери качественных эксплуатационных свойств.

    Ещё одно достоинство наличия доводчика – организация беззвучного функционирования тяжёлой металлоконструкции. Поэтому их всегда прикрепляют к дверям в подъезде и офисным моделям.

    Читать еще:  Виды противопожарных дверей и их установка

    Строение

    Доводчик состоит из:

    • Корпуса. В нём располагается гидравлический механизм. Внутренняя пружина сжимается под влиянием поршня.
    • Рычажной тяги.

    Специальные требования

    В РФ не предусмотрена сертификация доводящих устройств. Однако существуют предписания нормативных актов по монтированию комплектующих на противопожарные двери. Согласно им, доводчик должен обеспечивать плотное закрывание створки. Производители предлагают для пожаростойких металлоизделий фурнитуру из негорючих материалов.

    Разновидности доводчиков

    Перед покупкой приспособления важно определить место его установки. По способу монтажа различают доводчики:

    1. Верхние. Самый распространенный тип. Корпус располагают над дверью или на полотне. По строению тяги бывают механизмы:
      • со скользящим стержнем. Основной элемент – кулачковый сердцеобразный вал.
      • с зубчатой системой. В них рычаг взаимодействует с шестерёнкой.
    2. Напольные. Надёжные невидимые модели. Подходят для точек расположения, где важно соблюсти дизайн двери.
    3. Скрытые или внутренние. Их делят на образцы:
      • со скользящей ножкой. Миниатюрные пружинные модели, которые легко помещаются в полости створки
      • петли-доводчики. Система полностью помещена в петельную основу.

    Как выбрать самозакрывающееся приспособление?

    При подборе нужно обратить внимание на следующие критерии:

    • Подходящий тип.
    • Место использования. Для металлоконструкций, установленных на улице, требуются морозостойкие комплектующие.
    • Класс усилия по европейским нормам. Чем он выше, тем больше мощность доводчика. То есть способность выдержать и закрыть тяжёлую дверь.
    • Сторона, скорость и угол распахивания.
    • Наличие дополнительных опций в виде дымовых датчиков и фиксаторов.
    • Пожаростойкость. Возможность применения на защитных металлоизделиях.

    Для правильного функционирования доводчика его необходимо грамотно установить и отрегулировать.

    В каталоге компании «СТРОЙСТАЛЬИНВЕСТ» представлены устойчивые к низкой температуре доводящие механизмы по доступной цене.

    Типы доводчиков для входных дверей

    Ещё полвека назад в нашей стране было принято оборудовать входные двери обычными пружинами: тяжёлая конструкция, снабжённая таким элементом, стремительно захлопывалась, едва к ней переставали прикладывать усилие, а звук, который она издавала при закрывании, разносился по всему дому и даже за его пределами.

    Проблема решилась сравнительно недавно при помощи механического или гидравлического приспособления, обеспечивающего автоматическое закрывание двери, — дверного доводчика. Сегодня этот механизм чаще всего можно встретить в местах общественного пользования: магазинах, офисах, складах – там, где поток людей наиболее интенсивен, но иногда доводчик устанавливают и при входах в жилые дома.

    Подобные устройства значительно повышают комфортность пользования тяжелыми входными дверями. Если отделка из шпонированных панелей МДФ или антивандального пластика не слишком утяжеляет изделие, то массив дуба или других пород древесины в совокупности с усиленной металлической конструкцией может придать изделию внушительный вес. Открывать габаритные и просто тяжелые двери без напряжения, а также плавно закрывать их, помогают дверные доводчики.

    — обеспечивает аккуратное, плавное и бесшумное закрывание;

    — фиксирует створку в нужном положении;

    — позволяет регулировать скорость открытия и закрытия;

    — уменьшает износ петель.

    Приспособление может использоваться как для входных, так и для межкомнатных конструкций: в зависимости от веса дверей доводчики различаются по внутреннему устройству и размеру, и чем тяжелее полотно, тем мощнее должна быть такая фурнитура.

    ак устроен механизм?

    В своей работе такой дверной доводчик напоминает простую пружину, но имеет характерное отличие: не позволяя створке разогнаться до высокой скорости, он исключает шум при закрывании, обеспечивает комфорт и безопасность эксплуатации.

    Пружина сжимается или растягивается в зависимости от совершаемого действия, а в определённые моменты в работу вступает амортизатор – элемент, который представляет собой поршень, перегоняющий масло из одной камеры в другую сквозь узкий канал.

    Если в процессе открывания, когда задействован перепускной клапан, масло протекает практически без препятствий, то при закрывании дверь значительно замедляется благодаря вязкости проходящего через канал вещества.

    2. Система шестерня-рейка

    Одна из популярнейших сегодня технологий, основанная на преобразовании вращательного движения шестерни в поступательное движение поршня и наоборот.

    Такой доводчик для дверей в отличие от описанного выше механизма позволяет регулировать усилие, задержку и скорость закрытия, причём, все параметры настраиваются независимо. Рабочие элементы системы постоянно находятся в масляной ванне, в результате чего повышается их долговечность.

    Купить доводчик подобного типа можно для внутренних и наружных конструкций: он надёжно работает при температурах от -35 до +45°.

    В подобной системе передаточным звеном между шпинделем и упругим элементом служит сердцевидный кулачок, меняя профиль которого, можно управлять механизмом с высокой точностью, обеспечивая удобное открывание и плотное закрывание створки.

    С учётом данной технологии выпускается большое количество устройств врезного, верхнего и напольного типов.

    Подобными устройствами оснащаются входные двери Лекс, Ягуар, Пульс, Гардиан, Неман и ряда других производителей. Как правило, установка этой фурнитуры в обязательном порядке производится на противопожарные модели, остальные же укомплектовываются доводчиками по требованию заказчика.

    Виды доводчиков по месту крепления

    Такие приспособления могут выдерживать вес до 300 кг. Установка доводчика в пол должна приниматься во внимание ещё на стадии проектирования конструкции. Механизм одновременно служит опорой, что особенно актуально для маятниковых дверей.

    По такому же принципу работают варианты, располагаемые на дверной коробке (рамные).

    Применяются все виды механизмов, от выбора которых зависит цена на доводчик и особенности эксплуатации. Располагаются в верхней части дверного блока, могут дополняться кодовыми замками и другими запирающими системами.

    Встраиваемый в полотно

    Новый технологический метод кулачкового привода спровоцировал создание небольших по размеру устройств, которые могут быть оснащены всеми необходимыми функциями. Данный тип – альтернатива имеющимся разновидностям.

    Типы доводчиков для входных дверей

    • Главная
    • Каталог
    • АКЦИИ
    • О компании
    • Контакты и адреса
    • Сервис
    • Частые вопросы

    Поиск по запросу:

    Товары в корзине пока отсутствуют.
    Вы можете ознакомиться с каталогом имеющихся товаров и продолжить покупки.

    Дверные доводчики

    Для плавного безопасного закрывания дверей применяют специальные устройства: дверные доводчики. Каждый из видов фурнитуры предназначен для определенных условий эксплуатации. Как правильно выбрать дверной доводчик? О важный нюансах установки, работы устройств читайте в статье.

    Сложные системы ушли в прошлое

    Изобретение дверных доводчиков избавило от громко хлопающих дверей, сделало повседневный быт более комфортным, помогло решить вопросы теплосбережения в зданиях различного назначения. Каждое устройство функционирует бесшумно, открытая дверь закрывается сама — ей больше не требуется сложная система противовесов, с чьей помощью раньше регулировали процесс.

    Когда-то вместо доводчиков применяли специальные пружины. Снабженные такими приспособлениями двери издавали громкие хлопки при закрывании. Они доставляли массу дискомфорта жильцам многоквартирных домов. О том, что человек воспользовался входной дверью, знал весь подъезд! Звук, возникший при ее закрытии, был слышен в каждой квартире.

    Появление дверных доводчиков полностью изменило ситуацию. Доступная цена, простота монтажа конструкций позволили активно применять новинки не только для входных дверей в многоквартирных домах, коммерческих зданиях. Межкомнатные двери с доводчиком сегодня являются нормой в квартирах и частных домах. Бесшумное автоматическое закрывание дверных створок превратилось в обязательный атрибут комфорта.

    Простое гениальное решение: пружина плюс амортизатор

    Современные доводчики работают с различной скоростью. В основном для монтажа дверных конструкций специалисты применяют:

    • системы двухдиапазонной регулировки (благодаря ей происходит изменение скорости перемещения дверей, и те захлопываются);
    • специальные устройства для предохранения дверного массива от повреждений о посторонние предметы;
    • фиксирующие элементы — они необходимы, чтобы удерживать дверь в необходимом положении.

    Пружина в конструкциях осталась. Она позволяет возвращать дверное полотно после открывания в исходную позицию. Чтобы процесс происходил бесшумно, изобретатели к пружине добавили масляный амортизатор. Такой элемент является более сложным устройством. Он состоит из системы клапанов и камер. Вязкая амортизирующая жидкость перетекает по последним, когда передвигается дверное полотно. Процесс происходит тихо, плавно.

    Одного амортизатора вполне достаточно, чтобы дверь полноценно работала. Производители предлагают и доводчики с несколькими амортизаторами. Принцип функционирования таких устройств аналогичен, но при классификации подобные дверные элементы выделяют в отдельную группу. Данные механизмы считают более совершенными, они требуются в тех случаях, когда одно устройство не будет справляться с планируемыми нагрузками.

    Типы доводчиков по расположению и конструкции

    Верхние доводчики

    Наиболее распространенный тип фурнитуры. Рабочий корпус таких доводчиков может быть расположен над створками или на дверном полотне. Устройству присуща особая система рычагов, она воздействует на пружину и происходит бесшумное перемещение двери. В данных конструкциях используют различные элементы:

    Зубчатый привод. Доводчики на его основе считают наиболее надежными, бюджетными. Система действует просто: рычаг взаимодействует с шестерёнкой, та заставляет перемещаться зубчатый штифт (на месте последнего может быть поршень).
    Скользящий стержень. Его называют осью, кулачковым валом. Данная деталь приводит в движение пружину и поршни. Это приспособление для бесшумного перемещения створок более долговечно, однако популярность на рынке фурнитуры оно набирает медленнее. Такие доводчики делятся на 2 группы: для открывания дверей и торможения перемещения дверного полотна.


    Скрытые доводчики

    Главная цель изобретения и внедрения в массовое производство данных элементов: сделать механизм максимально незаметным. Устройства разделяют на 2 категории:

    • Скрытые доводчики со скользящим стержнем. Элементы отличаются небольшими размерами. Конструкции верхних и скрытых доводчиков похожи. Механизмы со скользящим стержнем помещают в дверное полотно или коробку.
    • Петля-доводчик. Миниатюрная фурнитура находится в самом корпусе петли. Монтаж устройства занимает минимум времени, специалисты выполняют сверление дверного полотна только на месте установки петель. Петли-доводчики не используют для массивных дверей. Эта фурнитура обладает относительно небольшим сроком службы. Важный нюанс: если при установке дверного полотна допущены ошибки, петля-доводчик не сможет полноценно функционировать.

    Напольные доводчики

    О секретах монтажа и предшествующих ему операциях

    Алгоритм установки доводчика на дверь требует от специалистов учета различных нюансов. Если в процессе монтажа фурнитуры допущены ошибки, это может привести к деформации дверного массива. Установка напольных, скрытых доводчиков считается одной из наиболее сложных. При монтаже напольных элементов те встраивают в пол до начала работ с основной частью дверной конструкции. Процессу предшествуют кропотливые расчеты места оси вращения.

    До установки скрытой фурнитуры выполняют совершенно другие операции, в том числе разметку места размещения доводчика в двери, подготовку специального углубления для элемента. При монтаже петли-доводчика важно правильно рассчитать, выбрать угол наклона плоскости двери. Своими нюансами обладает и установка верхних доводчиков, которые мастера вполне справедливо называют универсальной фурнитурой. Для каждого вида дверей возможно подобрать необходимое устройство! Главное: в дальнейшем строго соблюдать правила эксплуатации конструкций, чтобы они проработали максимально долго.

    Читать еще:  ГОСТ на противопожарные двери

    Как продлить срок службы доводчиков?

    Ответ прост: надо контролировать состояние механизмов и заботиться о своевременном обслуживании устройств. Если двери неисправны, специалисты рекомендуют оперативно устранять дефекты. Срок службы доводчика существенно сокращают затирание полотна о косяк, посторонние предметы в дверных проемах. Устройство будет функционировать значительно дольше, если не оставлять дверь отрытой на несколько часов, зафиксировав ее положение с помощью доводчиков. Исключение из данного правила: напольные конструкции для входных дверей. Данная фурнитура рассчитана на длительную фиксацию дверного полотна, она востребована для интерьеров магазинов, торговых центров.

    Важный нюанс: из-за температурных колебаний меняется вязкость масла в корпусе конструкций. За его состоянием надо следить, а регулировку доводчика входных дверей выполнять 2 раза в год. Особого внимания требуют вращающиеся и трущиеся детали (им необходима регулярная смазка). Сломавшийся доводчик отремонтировать невозможно. Подтеки масла первыми укажут, что устройство больше не функционирует.

    Дверные доводчики — их типы и предназначение

    Доводчики на дверях уже давно не воспринимаются чем-то необычным. Они обеспечивают плавность процесса закрытия, чем повышают уровень комфорта во время эксплуатации двери. Использовать доводчики можно со всеми без исключения типами дверей, будь-то межкомнатные изделия, входные модели или образцы специального назначения.

    Наиболее современные модели доводчиков обладают дополнительными возможностями, например, регулируя скорость, с которой закрывается дверь, или фиксируя ее в открытом положении.

    В зависимости от расположения все доводчики можно разделить на несколько групп:

    • Верхнее расположение
    • Нижнее расположение

    Устанавливаются непосредственно в пол, поэтому предусмотреть их придется на этапе проектирования помещений. Подобный вариант считается оптимальным для дверей маятникового типа. Максимальный вес дверей, использующих нижние доводчики, составляет 300кг. Весь вес двери приходится на ось вращения с направлением по второй оси, причем оси ориентированы исключительно вертикально.

    В случаях, когда предусматривается расположение доводчика по центру проема, имеется возможность прохода с обеих сторон. В противном случае проход остается только с одной стороны. С учетом того, что никаких рычажных конструкций для напольных доводчиков не предусматривается, они обладают большим крутящим моментом и нуждаются в более прочных элементах.

    В большинстве случаев принцип их работы предполагается следующий. В процессе открытия двери происходит поворот оси, выступающей в качестве опоры. Ось воздействует на ролик, поступательно двигающийся внутри доводчика. Планки, между которыми располагается ролик, имеют соединение с поршнем через шток. Последний установлен внутри винтовой пружины. В ходе открытия двери происходит сжатие пружины, аккумулирующей в себе энергию, используемой в дальнейшем для закрытия двери без использования физической силы человека. Синхронность работы гарантируется наличием ролика силового замыкания, компенсирующего ветровые и иные виды возникающих дополнительно нагрузок.

    • Встроенные

    Подобные доводчики монтируются непосредственно в дверь и коробку, что позволяет сделать их незаметными со стороны. Применяют такие модели для классических дверей или моделей маятникового типа. При хорошей визуальной привлекательности двери встроенные модели уверенно справляются со своими функциональными обязанностями.

    Мощность основополагающий критерий для любого доводчика. Именно поэтому выбор модели осуществляется с учетом размеров будущей двери и ее массы. Соответственно с ростом веса двери требуется все более мощный доводчик. В некоторых случаях на дверь монтируют два доводчика.

    Сегодня в Европе нормативы по усилиям доводчиков регламентируются стандартом EN1154. Свое действие стандарт распространяет на изделия семи классов. Соответственно с ростом класса увеличивается допустимая масса двери. Наиболее часто сегодня на рынке встречаются модели, относимые к третьему – пятому классам.

    Нормативы момента закрывания, стандарт EN1154

    Класс
    доводчика
    Момент закрывания
    Нм(0-4)мин.
    Рекоменуемая ширина
    дверного полотна, мм макс.
    Масса дверного полотна кг
    1975020
    21385040
    31895060
    426110080
    5371250100
    6541400120
    7871600160

    Наиболее передовые образцы доводчиков имеют дополнительный функционал в виде варьирования скорости закрывания, «дохлопа», исключения резкого открытия. Доводчики успешно справляются со всеми реальными температурами, от 30-градусных морозов до жары в +40 градусов.

    Добиться нормального уровня работы доводчиков можно только при их регулярном обслуживании. Например, к летнему сезону скорость закрытия снижается, а с наступлением осени увеличивается. Причиной этого выступает изменение степени вязкости масла в системе под действием температур.

    Нельзя не признать, что доводчики прочно вошли в жизнь современного человека. Они постоянно совершенствуются конструктивно, предлагая все большее количество дополнительных возможностей при одновременном уменьшении размеров и улучшении дизайна изделий.

    Доводчик для входной двери

    Дверные доводчики призваны обеспечивать дополнительный комфорт в доме и офисе. Именно они обеспечивают плавное и бесшумное закрытие входной двери. Нехитрая, в общем, конструкция зимой поможет сохранить тепло, а летом – не впустит в кондиционированное помещение уличный зной.

    Принцип работы дверного доводчика

    Работа самого обычного, гидромеханического доводчика входной двери основана на действии пружины, находящейся в особом металлическом стакане, заполненном маслом. Доводчик призван преобразовывать силу, прилагаемую в момент открытия двери – в её закрытие (гидравлическое демпфирование), обеспечивая, при этом, плавный ход и замедление движения.

    Выбирая доводчик, обратите внимания на конструкцию дверь. Её вес и ширина должны соответствовать мощности будущего доводчика. Для некоторых, особо тяжелых дверей, может потребоваться целых два доводчика.

    Европейские стандарты выделяют семь классов доводчиков, каждый из которых соответствует определённому типу дверей.

    Основные параметры доводчика можно отрегулировать в зависимости от силы и скорости открытия/закрытия двери. От правильной настройки в дальнейшем будет зависеть сохранность дверной коробки и самого доводчика.

    Типы доводчиков

    Обычно конструкция доводчика состоит из, непосредственно доводчика, и тяги. Доводчик при этом крепится на дверь, а тяга – на раму.

    Наиболее компактны и эстетичны, по мнению многих, доводчики со скользящей, не прикреплённой к раме, короткой тягой, не имеющей складного колена.

    Традиционно доводчики устанавливают в верхней части двери. Но существуют ещё и т.н. «напольные» варианты, монтируемые в пол. Они наиболее выносливы (подходят для самых тяжелых дверных конструкций), могут быть практически незаметны внешне. Такой тип устройства подойдёт для маятникового типа дверей.

    К «незаметным» доводчикам можно отнести и фальцевые доводчики. Обеспечивая плавное закрытие дверей, установленные со стороны торца двери, они не привлекают к себе внимания, легко регулируются. Правда, этот удобнейший и эстетичный тип доводчиков подходит далеко не к каждому типу дверей.

    Выбирая конструкцию, обращайте внимание на температурные режимы своего региона. Ведь доводчик входной двери должен работать без перебоев, как в зимние холода, так и в летнюю жару. Также, желательно, чтобы доводчик входной двери не стал лёгкой жертвой уличного вандализма. Многие производители предусматривают дополнительные элементы защиты для своих изделий.

    Регулировка дверного доводчика

    В регулировках необходимо настроить оптимальную скорость закрытия вашей двери. С дополнительным «дохлопом» или абсолютно бесшумным закрытием.

    Часто, для проветривания помещения, вноса и выноса различных вещей бывает необходимо зафиксировать дверь в полуоткрытом или полностью распахнутом состоянии. Доводчик может обеспечивать и эту функцию без помощи дополнительных упоров, «башмаков» и пр.

    Доводчик может и «гасить» особо энергичные приложения усилий к открытию и закрытию дверей. Это обеспечит сохранность дверной конструкции. Также, с помощью доводчика можно ограничить радиус распахивания двери. Наиболее актуальна эта опция для тех, чья дверь открывается наружу и, при чрезмерном приложении сил, резком порыве ветра и т.д. может удариться о стену, повредить её и повредиться сама.

    Настройке подлежат любые доводчики, однако наличие дополнительных опций будет влиять на стоимость изделия. Поэтому, выбирая доводчик, продумайте, какие настройки и опции будут вам действительно полезны.

    Какие бывают доводчики для входных дверей — виды, выбор

    Чтобы дверь плавно закрывалась, не хлопала или фиксировалась в нужном положении, ее оснащают устройством для автоматического закрывания – доводчиком. Сегодня рынок предлагает большое разнообразие этих устройств.

    Классификация

    Все изделия можно разделить на несколько типов по мощности, конструкции, типу привода, месту установки и функциональности.

    По конструкции:
    • пружинные, где основной элемент – это прочная пружина в цилиндре, заполненном маслом для амортизации и смазки. Это наиболее распространенный и простой вариант.
    • с электроприводом, которые включают большой набор элементов: электромотор, узел питания, блок электромеханических замков, блок управления и другие.
    • магнитные – створка закрывается силой магнита, используется в комплекте с магнитными замками.

    По приводу:
    • кривошипный: пружина+цилиндр – максимально простой вариант без дополнительных регулировок;
    • зубчатый (самый популярный): шестерня, которая контролирует движение механизма по горизонтальной оси + поршень + пружина;
    • скользящий: пружина в цилиндре движется по скользящему каналу, нет так называемого «колена» при открытии створки, что делает конструкцию более эстетичной. Но при этом нет плеча для «гашения» чрезмерного усилия;
    • кулачковый: кулачок служит осью для движения пружины.
    По месту монтажа:
    • верхние;
    • напольные;
    • скрытые (встраиваются в коробку).
    По мощности:

    Этот параметр важен для подбора механизма по габариты и вес конструкции. ГОСТ 5091-78 разделяет механизмы на 7 классов мощности:

    • EN1 (до 20 кг, полотно 750 мм в ширину);
    • EN2 (40 кг/850 мм);
    • EN3 (60 кг/950 мм);
    • EN4 (80 кг/1100 мм);
    • EN5 (100 кг/1250 мм);
    • EN6 (120 кг/1400 мм);
    • EN7 (160 кг/1600 мм).

    Следует ориентироваться на больший параметр. Если дверь широкая, но имеет меньшую массу, чем указано в стандарте, нужно выбирать по ширине. Класс выше дает больший запас прочности.

    На что еще обратить внимание при выборе?

    1. Наиболее надежными считаются пружинные механизмы с коленом.
    2. Для уличных дверей (в подъезд, в частный дом) рекомендуются морозостойкие механизмы. В которых используется масло с более широким диапазоном рабочих температур. Для офисов внутри помещений подойдут стандартные системы.
    3. Чтобы пользоваться дверью с комфортом, лучше выбирать доводчик с регулировками:
    • скорости захлапывания (например, в учреждениях для инвалидов, в больницах настраивают медленный ход);
    • фиксации в определенном положении;
    • торможения (при сильном открывании во избежание удара о стену);

    Специалисты компании «Тодес» помогут определиться с видом доводчика, а также выполнят все необходимые работы по установке и настройке механизма. Проконсультироваться об услуге можно по телефону компании.

    Как снять ручку с входной металлической двери

    Уплотнитель для металлических дверей

    Какие входные двери недорогие, но надежные?

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
