Заземление дверей в электрощитовой

ЩРН- щиты распределительные навесные

Степень защиты IP 31

ЩРН-12-з ( A =214)

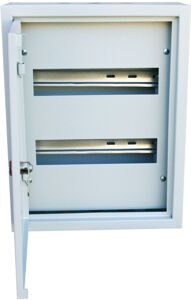

ЩРН-24-з

В комплектацию ЩРН-24-з входит: шина заземления РЕ 185 (2 шт), изолятор угловой (2 шт), комплект наклеек, комплект крепежа для шин, комплект круглых заглушек (6 шт), комплект прямоугольных заглушек (6 шт) и провод заземления.

ЩРН-36-з

В комплектацию ЩРН-36-з входит: шина заземления РЕ 185 (2 шт), изолятор угловой (2 шт), комплект наклеек, комплект крепежа для шин, комплект круглых заглушек (6 шт), комплект прямоугольных заглушек (9 шт) и провод заземления.

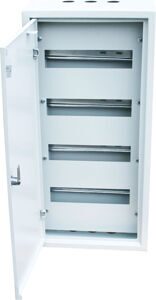

ЩРH-48-з

В комплектацию ЩРН-48-з входит: шина заземления РЕ 185 (2 шт), изолятор угловой (2 шт), комплект наклеек, комплект крепежа для шин, комплект круглых заглушек (6 шт), комплект прямоугольных заглушек (12 шт) и провод заземления.

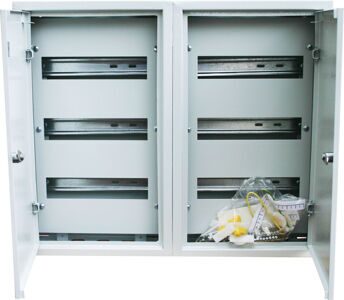

ЩРH-72-з

В комплектацию ЩРН-72-з входит: шина заземления РЕ 185 (4 шт), изолятор угловой (4 шт), комплект наклеек, комплект крепежа для шин, комплект круглых заглушек (12 шт), комплект прямоугольных заглушек (18 шт) и провод заземления (2 шт).

Малогабаритные модели

В комплектацию ЩРН-10-з входит: шина заземления РЕ 65 (2 шт), изолятор угловой, комплект наклеек, комплект крепежа для шин, комплект прямоугольных заглушек (3 шт) и провод заземления.

В комплектацию ЩРН-17-з входит: шина заземления РЕ 65 (2 шт), изолятор угловой, комплект наклеек, комплект крепежа для шин, комплект прямоугольных заглушек (3 шт) и провод заземления.

Монтаж внутреннего контура заземления

Перед засыпкой траншей к наружному контуру заземления приваривают стальные полосы или круглые стержни, которые затем заводят внутрь здания, где находится оборудование, подлежащее заземлению. Вводов, соединяющих заземлители с внутренней заземляющей сетью (внутренним контуром заземления), должно быть не менее двух и выполняются они стальными проводниками тех же размеров и сечений, что и соединение заземлителей между собой. Как правило, вводы заземляющих проводников в здание прокладывают в несгораемых неметаллических трубах, выступающих по обе стороны стены примерно на 10 мм.

В цехах промышленных предприятий и зданиях трансформаторных подстанций электрооборудование, подлежащее заземлению, располагается самым различным образом, поэтому для присоединения его к системе заземления в помещении должны быть проложены заземляющие и нулевые защитные проводники.

В качестве последних используются нулевые рабочие проводники (кроме взрывоопасных установок), а также металлические конструкции здания (колонны, фермы и др.), проводники, специально предназначенные для этой цели, металлические конструкции производственного назначения (каркасы распределительных устройств, подкрановые пути, шахты лифтов, обрамленные каналы и др.), стальные трубы электропроводок, алюминиевые оболочки кабелей, металлические кожухи шинопроводов, короба и лотки, металлические стационарно проложенные трубопроводы любого назначения (кроме трубопроводов горючих и взрывоопасных веществ и смесей, канализации и центрального отопления).

Запрещается использовать в качестве нулевых защитных проводников металлические оболочки трубчатых проводов, несущие тросы, металлорукава, броню и свинцовые оболочки кабелей, хотя сами по себе они должны быть заземлены или занулены и иметь надежные соединения на всем протяжении.

Читать еще:  Как установить замок на металлическую дверь

Если естественные магистрали заземления использовать нельзя, то в качестве заземляющих или нулевых защитных проводников применяют стальные проводники, минимальные размеры которых приведены в табл. 1.

Таблица 1. Минимальные размеры заземляющих проводников

Вид проводникаМесто прокладки
в зданиив наружной установке (НУ) и в земле
Круглая стальДиаметр 5 ммДиаметр 6 мм
Прямоугольная стальСечение 24 мм2, толщина 3 ммСечение 48 мм2, толщина 4 мм
Угловая стальТолщина полок 2 ммТолщина полок 2,5 мм в НУ и 4 мм в земле
Стальная газопроводная трубаТолщина стенок 2 ,5 ммТолщина стенок 2,5 мм в НУ и 3,5 мм в земле
Стальная тонкостенная трубаТолщина стенок 1,5 мм2,5 мм в НУ, в земле не допускается

Заземляющие проводники в помещениях должны быть доступны для осмотра, поэтому они (за исключением стальных труб скрытой электропроводки, оболочек кабелей и т. п.) прокладываются открыто.

При монтаже внутреннего контура заземления проход через стены выполняется в открытых проемах, несгораемых неметаллических трубах, а через перекрытия — в отрезках таких же труб, выступающих над полом на 30 — 50 мм. Заземляющие проводники должны проводиться свободно, за исключением взрывоопасных установок, где отверстия труб и проемов заделываются легкопробивными несгораемыми материалами.

Перед прокладкой стальные шины выправляются, очищаются и окрашиваются со всех сторон. Места соединения после сварки стыков покрываются асфальтовым лаком или масляной краской. В сухих помещениях можно использовать нитроэмали, а в помещениях с сырыми и едкими парами нужно применять краски, стойкие к химически активной среде.

В помещениях и наружных установках с неагрессивной средой в местах, доступных для осмотра и ремонта, допускается использование болтовых соединений заземляющих и нулевых защитных проводников при условии, что будут приняты меры против их ослабления и коррозии контактных поверхностей.

Рис. 1. Крепление заземляющих проводников дюбелями непосредственно к стене (а) и с подкладкой (б)

Рис. 2. Крепление плоских (а) и круглых (б) проводников заземления с помощью опор

Открыто проложенные заземляющие и нулевые защитные проводники внутреннего контура заземления должны иметь отличительную окраску: на зеленом фоне полоски желтого цвета шириной 15 мм на расстоянии 150 мм друг от друга. Заземляющие проводники прокладываются горизонтально или вертикально, под углом их можно прокладывать только параллельно наклонным конструкциям здания.

Проводники с прямоугольным сечением крепятся широкой плоскостью к кирпичной или бетонной стене с помощью строительно-монтажного пистолета или пиротехнической оправки. К деревянным стенам заземляющие проводники прикрепляют шурупами. Опоры для крепления заземляющих проводников должны устанавливаться с соблюдением следующих расстояний: между опорами на прямых участках — 600 — 1000 мм, от вершин углов на поворотах — 100 мм, от уровня пола помещения — 400 — 600 мм.

В сырых, особо сырых и помещениях с едкими парами крепить заземляющие проводники непосредственно к стенам не разрешается, они привариваются к опорам, закрепленным дюбелями или вмазанным в стену.

Читать еще:  Достоинства стандартных и уникальных размеров дверей в санузел, как рассчитать параметры полотна в ванну

Правила электромонтажных работ в электрощитовых

Все требования к электромонтажным работам в электрощитовых помещениях указаны в правилах устройства электроустановок (ПУЭ), а так же в своде правил по проектированию и строительству СН 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий».

Что понимается под электроустановкой и электропомещением (электрощитовой)? Электроустановкой называют совокупность специальных машин, аппаратов, линий и вспомогательного оборудования, а так же сооружений и помещений, которые предназначается для преобразования, трансформации, передачи и распределения электрической энергии, либо для преобразования в другие виды энергии. Под щитовым электропомещением понимают помещения, либо огороженные (!) площади внутри помещения, в которых расположено различное электрооборудование, которое доступно только квалифицированному обслуживающему персоналу. Из этих определений следует и простой ответ на вопрос: «Кто может проводить электромонтажные работы в помещении электрощитовой?» — неквалифицированный персонал не должен иметь элементарной возможности проникнуть в это помещение, не говоря уже о попытках вести там работы.

Итак, электрощитовое помещение – помещение, доступное для обслуживающего квалифицированного персонала, в котором устанавливаются вводные и вводно-распределительные устройства электропитания (распределительные и прочие щиты). Правила указывают, что электрощитовое помещение не допускается располагать под санузлами и ванными комнатами, душевыми, кухнями, (кроме кухонь квартир), моечными и парильными отделениями бань и прочими помещениями, в которых возможно аварийное повышение влажности или затопление. Трубопроводы, в том числе газовые, прокладывать через электрощитовые помещения не рекомендуется, кроме отопления самого помещения, все трубы должны иметь защиту от конденсата, должна иметься естественная вентиляция, электрическое освещение, а температура не должна опускаться ниже +5 °С. Двери, в том числе противопожарные, в электрощитовых должны открываться наружу и двери должны открываться изнутри. Что было понятнее, скажем не таким бюрократическим языком — это означает, что в открывающихся обязательно и только наружу дверях электрощитовых помещений, надо установить самозапирающиеся замки, которые можно открыть изнутри без ключа. Высота панелей в электрощитовых должна быть не более 2 м от пола, при этом не следует допускать уменьшения проходов и путей эвакуации, которые заданы правилами противопожарной безопасности. Обязательно в электрощитовых нужно предусмотреть аварийное освещение. Установка вводно-распределительных щитов прямо в производственных помещениях или торговых и обеденных залах различных предприятий допускается только как исключение, при невозможности иного решения, предпочтительно размещать их в нишах строительных конструкций, обязательно с запирающимися дверцами.

Перейдем к собственно правилам электрической безопасности при электромонтажных работах в электрощитовых. Обязательно наличие заземляющего контура в проекте этого помещения. В проектах электрощитовых помещений обязательно предусматривается ввод кабелей питания снизу из фальшпола. Кроме этого, согласно правилам, в жилых и общественных зданиях РФ запрещено использование комплектных устройств, в которых внутренние соединения сделаны из алюминиевых проводников, хотя допускается использование в РУ (распределительных устройствах) специальных алюминиевых сплавов. Для не жилых и производственных зданий это правило носит рекомендательный характер, но и там в любом случае главная заземляющая шина (ГЗШ) должна быть медная, (допускается применение ГЗШ из стали). Для обслуживания электрощитовой должен быть установлен понижающий трансформатор 220/36В.

Читать еще:  Как выбрать металлическую дверь для дома

Электрощиты собираются только на основании утвержденных Энергонадзором проектов, в которых оговаривается тип счетчика и схема соединений. В настоящее время для нежилых административных помещений Энергосбыт требует вместе с распределительным щитом, типа ЩР, установить отдельный щит учета, типа ЩУ-1, который непосредственно подключается к вводному питающему кабелю. В нем устанавливается только вводной автомат и счётчики потребления электроэнергии всего объекта. Фаза вводного кабеля подключается к вводному автомату, нулевой провод к счетчику, защитный проводник к заземлению щита. ЩУ устанавливается на высоте 1,5 от пола, (до окошка счетчика), не менее 0,50 метра от отопительных приборов и труб. Щит распределения устанавливается и непосредственно подключается к щитку учета. В ЩР устанавливаются автоматические выключатели, УЗО (устройства защитного отключения) нулевая и защитная колодки (количество колодок определяется из проекта).

Питающий кабель применяют на основании расчетов нагрузки: 3-жильный для однофазного потребителя, 5-жильный для трехфазного. Прокладка питающего кабеля для нежилых помещений обычно идет по подвалу в лотках от ЩУ до электрощитовой. В электрощитовом помещении питающий кабель подключается к своей линии через автоматический выключатель, и обязательно маркируется.

Требования к электромонтажу электрощита:

  • Все соединения в электрощитах производятся одножильным проводом, сечением не менее 4 кв.мм (ПВ 1-4), обязательно со стандартной расцветкой
  • Концы многожильных проводников должны либо опаиваться, либо оснащаться наконечниками
  • УЗО и автоматические выключатели нагрузок устанавливаются только в верхней части щита, нулевая и защитная колодки в нижней
  • Автоматические выключатели нагрузок должны быть расписаны по нагрузкам (например, «розетки помещения №10», «освещение прихожей» и т.п.)
  • Все отходящие фазы распределительной сети должны быть подключены к соответствующим автоматическим выключателям, но не больше двух проводов под один винтовой зажим
  • Защитный проводник желто-зеленого цвета объединяется на защитной колодке, которая обязательно соединяется с болтом заземления щита

ЗАПРЕЩАЕТСЯ при проведении электромонтажных работ в электрощитовой:

  • Соединение проводов скруткой и более двух проводов под один винтовой зажим
  • Применять многожильные кабели без наконечников
  • Размещение в одной штробе, канале, трубе, коробе и т.д. силовой и слаботочной сети
  • Применение нестандартных по цвету проводов, в крайнем случае следует применять схожие оттенки цветов, либо подкрашивать жилы в электрощите
  • Проводка через стены электрощитовой и проводка в электрощит кабелей без ПВХ трубы или пластмассовой втулки

Следует помнить, что все эти многочисленные правила электромонтажных работ в электрощитовых помещениях созданы не для того, что бы осложнить жизнь персоналу и ответственным работникам, или дать повод для репрессий со стороны контролирующих органов. Единственная их цель — снизить риск несчастных случаев и сберечь жизни и здоровье людей.
