Арматурный каркас для фундамента своими руками

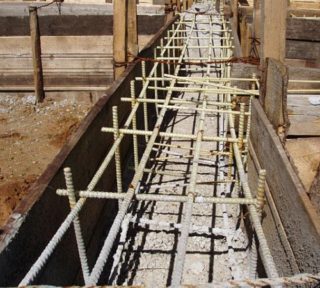

Конструкция арматурного каркаса для ленточного фундамента

Существует огромное количество различных типов фундаментов в зависимости от материала и конструкции, но все они имеют ключевой недостаток – слабая надежность при значительных или небольших грунтовых подвижках. Бетон считается прочным материалом, но он не способен длительное время выдерживать смещения почвы, он медленно разрушается, а с ним и само основание.

Чтобы такого не происходило используется специальный армированный каркас, который монтируют внутри фундамента перед его заливкой. Арматура имеет большую прочность на растяжение и разрыв, чем бетон, поэтому и выдерживает значительные нагрузки. Конструкция арматурного пояса существенно отличается в зависимости от типа основания, поэтому стоит подробно рассмотреть устройство каркаса для популярного среди частных застройщиков ленточного основания.

Несколько правил, о которых нужно помнить при армировании ленточных фундаментов

Несмотря на то, что конструкция ленточного фундамента относительно простая, сделать правильное армирование довольно сложно. Для этого нужно помнить о ряде ключевых правил:

  1. Армированию подлежит вся по площади конструкция фундамента.
  2. Запрещено оголять кромки арматуры, в противном случае внутри основания начнется процесс разрушения металла.
  3. Не рекомендуется сваривать места соединения арматуры.
  4. Для создания каркаса используется несколько видов прутьев, продольные могут иметь диаметр 12 мм и ребристую поверхность, а поперечные и вертикальные могут быть и гладкими с меньшим диаметром.
  5. Перед выбором типа арматуры нужно провести подробный расчет нагрузки на фундамент, а также изучить структуру и особенности почвы.
  6. Каркас всегда делается изначально и затем опускается в опалубку.

Если нет технической возможности рассчитать зоны наибольшей деформации, тогда лучше по всему периметру основания предусмотреть три уровня продольной арматуры. Все соединения следует делать зажимными с помощью проволоки.

Технология армирования ленточного фундамента

Армирование любого фундамента, в том числе и ленточного, состоит с нескольких подготовительных этапов:

  1. Расчет нагрузки здания на фундамент, а также подошвы на грунт.
  2. Выбор оптимального типа арматуры в зависимости от расчетных показателей, а также финансовых показателей.
  3. Подготовка строительной площадки, что включает расчистку территории, выкапывание траншеи по периметру будущего здания.
  4. Дно и стенки траншеи тщательно выровнять, устранить растительность и затем установить деревянную опалубку.
  5. На дне траншеи сделать песчано-гравийную подушку и утрамбовать ее.

После всех подготовительных работ можно начинать формировать арматурный каркас и в этом случае для более наглядного представления технологического процесса будет использоваться стальная арматура.

Формирование каркаса

Сначала каркас делается вне опалубки, но для ускорения процесса возведения дома, многие застройщики каркас делают непосредственно в траншее. Готовую конструкцию заливают бетоном, а опалубку покрывают гидроизоляционным слоем. Некоторые важные моменты при армировании ленточного фундамента:

  • если нет проекта будущего здания, тогда армирование проводится самостоятельно. При этом нужно использовать не менее двух вертикальных поясов, а горизонтальные пояса укладывают в зависимости от глубины залегания основания;
  • каждый пояс должен располагаться на расстоянии не менее 25 см от следующего;
  • выбор количества арматурных поясов также зависит от типа фундамента.

Для мелкозаглубленного основания может быть меньше поясов, чем для глубоко заглубленного. Количество арматурных поясов будет минимальным для не заглубленного основания.

Финансовый фактор. В некоторых случаях будет целесообразно использовать композитную арматуру с более высокими показателями прочности, чем металлическую.

Схема армирования ленточного фундамента

Практически все строители практикуют армирование по готовым геометрическим фигурам − квадрату или прямоугольнику. Столбчатые фундаменты армируют по кругу. Причина тут кроется в идеально правильных формах арматурного каркаса, ведь ровные линии и точные соединения гарантируют прочность конструкции в целом.

Чтобы сделать каркас правильно, нужно соблюсти толщину подушки прямо в траншее с учетом необходимого запаса для гидроизоляции и защитного слоя бетона. Поэтому, даже после заливки бетоном арматурного каркаса сложности в возведении основания не заканчиваются. Теперь нужно правильно и тщательно закрыть поверхность гидроизоляцией, причем категорически запрещено ее повреждать.

Именно ленточный фундамент считается самым простым и дешевым основанием в частном строительстве. Такое основание дешевое в возведении, так как здесь используется минимум рабочей силы, не нужно брать в аренду мощную строительную технику, также нет нужды использовать более дорогую мощную и прочную арматуру.

Единственная сложность – приходится делать сложные математические расчеты армирования, правильно устанавливать пояса и качественно их соединять.

Создание арматурного каркаса

  1. Угловое армирование. На углах фундамента образуется излишек давления со стороны здания, поэтому там арматура должна быть максимально прочной, и соединена правильно.
  2. Угловое армирование выполняют ярусами, причем соединение продольных прутьев выполняется непосредственно в зоне углового поворота. Некоторые специалисты, имеющие специальное оборудование, дополнительно изгибают прутья под углом 90 градусов и устанавливают на местах изгиба 2−3 ряда вертикальной сетки. Тогда прочность углового соединения будет максимальной и не возникнет вертикальное смещение. Оптимальное расстояние в углах должно составлять 3−5 см.
  3. Продольное стеновое армирование. Оно более простое, здесь достаточно разложить продольную арматуру по всей длине фундаментной плиты и установить вертикальные соединительные прутья.

Все соединения связать проволокой. Расстояние прутьев до верхней кромки опалубки и до боковых стен должно составлять до 5 см.

Технологический процесс армирования

Сначала устанавливается опалубка, внутренняя поверхность покрывается пергаментом или рубероидом.

В грунт траншеи вбиваются арматурные прутья расчетной длины и диаметра 10 мм. Прутья могут использоваться гладкие. Шаг между вертикальными прутьями составляет 400 − 600 мм.

На дне устанавливается подставка, на которую улаживают несколько рядов горизонтальных прутьев. Верхний и нижний ряды соединяются продольными перемычками и связываются между собой проволокой или стяжками.

При возведении каркаса нужно четко придерживаться допустимого расстояния до поверхности фундамента. Всегда должен быть запас бетона, который закроет концы прутьев и предотвратит коррозийные процессы внутри основания.

После установки каркаса нужно на дне траншеи предусмотреть вентиляционные отверстия и всю конструкцию залить бетоном.

Сколько нужно арматуры для ленточного фундамента

Для расчетов нужно знать несколько параметров будущего фундамента. Например, параметры основания следующие: ширина 3,5 м, длина 10 м; высота 0,2 м, ширина 0,18 м.

Расчет общего объема отливки. Для этого принимается в расчет объем типичного параллелепипеда, а именно используем все параметры:

Р = АВ + ВС + СD + АD = 3,5 + 10 + 3,5 + 10 = 27 V; 27 х 0,2 х 0,18 = 0, 972.

Расчет внутреннего объема фундамента: 10 х 3,5 х 0,2 = 7 м³.

Вычитаем объем отливки: 7 – 0,97 = 6,03 м³.

Итог: объем отливки — 0,97 м³, объем наполнителя — 6,03 м³.

Расчет количества арматуры. Для облегчения расчетов принимается усредненный диаметр металла 12 мм.

В отливке будет два горизонтальных пояса, а вертикальные ряды будут располагаться с интервалом 500 мм. Периметр ленточного фундамента составляет 27 метров. Таким образом, нужно использовать 54 метра горизонтальных прутьев и 114 прутьев по 0,5 метров для вертикальной обвязки. С учетом заводской конфигурации прутьев, для вертикали понадобится 114 х 0,7 = 79,8 м арматуры.

Итак, для возведения ленточного фундамента с такими параметрами, нужно использовать 1 кубометр бетона, 6 кубов наполнителя (песок и щебень), 134 метра арматуры, которую затем нужно будет болгаркой порезать на заданные куски. Объем древесины для опалубки в данном расчете не проводится.

Зачем необходим арматурный каркас для фундамента дома?

При строительстве практически никогда не существует идеальных условий для возведения основания дома. Различные типы грунта, меняющиеся погодные условия, неравномерные нагрузки требуют армирования бетона заливаемого в фундамент.

Арматурный каркас фундамента

Только арматурный каркас для фундамента может стать гарантом высокой прочности основания, на котором стоит здание.

Особенности применения

Только в редких случаях, при возведении небольших построек, которые не дают особой нагрузки и располагаются на стабильной почве, можно обойтись без каркаса из арматуры для ленточного фундамента.

Армирование фундамента своими руками необходимо практически всегда, так как арматурные стеклопластиковые или металлические прутья выполняют работу, с которой не может справиться чистый бетон, который успешно противодействует только силам сжатия (давления). Металлическая арматура, из которой изготовлен каркас, берет на себя остальные нагрузки по различным видам деформации.

Для изготовления арматурного каркаса ленточного фундамента используются стальные стержни, которые имеют гладкую или ребристую поверхность. Гладкие (диаметром 6-8 мм) применяются для формирования объемной структуры каркаса и укладываются поперек или вертикально по отношению к основным стержням (ребристым, с диаметром от 10 мм и больше).

Ребристая поверхность прутьев обеспечивает оптимальное сцепление с бетоном, а их толщина предполагает сопротивление неравномерным нагрузкам при возникающих силах деформации.

Так как основные зоны риска расположены на поверхности ленточного фундамента, силовые элементы каркаса должны быть размещены в непосредственной близости — в 30-50 мм. Такая компоновка позволяет создать защитный слой из бетона толщиной несколько сантиметров, который будет препятствовать возникновению коррозии металлического каркаса.

Виды по типу фундаментов

Назначение железобетонных оснований строительных сооружений у всех одинаково, но конструкции каркасов могут отличаться в зависимости от типа фундамента.

Так для монолитного ленточного основания сооружается каркас в два горизонтальных пояса, которые соединены между собой перемычками и образуют прямоугольный короб.

Основа в виде цельной плиты армируется арматурной сеткой, а свайные опоры вертикально установленными прутьями.

Компонуя конструкцию, все ее элементы (прутья) можно вязать проволокой с помощью крючка, а можно варить электросваркой (используя тщательно подобранные электроды). Почему вязать предпочтительнее, чем сваривать, и что лучше — вязать или варить арматуру для ленточного фундамента будет рассмотрено отдельно.

Варианты армирования

Почему используются в индивидуальном строительстве такие типы фундаментов как:

  • ленточный — наиболее часто применяется в загородном строительстве;
  • плитный — постройка сооружений на проблемных грунтах;
  • свайный — несложный вариант, подходящий для любых построек и занимающий минимальное количество времени при возведении.

Ленточный

Армирование этого ленточного основания наиболее сложно и трудоемко. Вязать или варить арматурный каркас можно как в самой опалубке, так и отдельными частями с последующим размещением в ней.

Работы проводятся в таком порядке:

  1. Проводится укладка на дно траншеи поперечных металлических стержней (диаметром 6-8 мм) с размерами на 10 см меньше чем ширина опалубки (5 см оставляется свободными с каждой стороны для образования защитного слоя бетона).
  2. На поперечины продольно укладываются два прута ребристой арматуры (12, 14, 16 мм по диаметру) — они будут нижним поясом каркаса.
  3. В местах пересечения поперечных и продольных стержней вертикально устанавливаются гладкие пруты (6-8 мм), высота которых должна быть на 10 см ниже уровня заливки бетоном.
  4. К вертикальным прутам (на самом верху) вяжут верхний пояс каркаса — сначала поперечные (гладкие диаметром 6-8 мм), а затем продольные (ребристые диаметром 12, 14, 16 мм) пруты. Размещение их соответствует нижнему поясу.

После того как обвязка сделана, каркас устанавливается на любой материал, который выдержит его вес без деформации. Как вариант, можно использовать отрезки ПВХ труб или балки для опалубки.

Армирование ленточного фундамента

В углах ленточного фундамента продольную арматуру каждой ленты вяжут или сваривают друг с другом заранее согнутыми выпусками, которые по своей длине должны быть равны 30 диаметрам прута. Это позволит создать достаточно жесткую, цельную по всей длине основания, конструкцию.

Плитный

Плоский арматурный каркас основания в виде плиты состоит из двух металлических сеток расположенных горизонтально с зазором между собой определяемым толщиной будущей плиты. Обе сетки создаются из продольных и поперечных прутьев ребристой арматуры с одинаковым сечением (12-14 мм). Обычно их вяжут, но можно и варить.

Между двумя готовыми арматурными сетками устанавливаются перемычки из металлических уголков, нарезанных ПВХ труб, или любых других материалов, которые стойки к коррозии и могут выдержать большие нагрузки. Использование древесины не желательно.

При изготовлении такого каркаса, как и в других вариантах, обязательно нужно оставить достаточно незанятого арматурой объема для создания защитного слоя (50 мм) из бетона со всех сторон.

Свайный

Самый простой и не трудоемкий вариант создания арматурного каркаса для фундамента.

Для этого используются арматурные пруты периодического профиля (12 мм) в количестве, задаваемом диаметром свайной опоры (2, 3 или 4). Длина прутов должна быть равна длине сваи с добавлением 300-500 мм на выпуск, если будет проводиться обвязка с арматурой ростверка.

Сам каркас можно вязать, используя хомуты треугольной или круглой формы одинакового размера. Очень удобно для этого использовать заводские каркасы с треугольным сечением, которые применяются при изготовлении монолитных балок перекрытий в промышленном масштабе.

Почему в одних случаях предпочтительнее варить арматуру, а в других — удобнее вязать? Можно попытаться разобраться с этим вопросом и узнать о преимуществах и недостатках каждого из методов соединения арматуры при создании каркаса. А также взять себе на заметку, что далеко не каждые сварочные электроды подходят для соединения методом сварки.

Арматурный каркас своими руками (видео)

Можно ли варить арматуру для фундамента?

Найдется много специалистов, которые утверждают, что сварка арматуры не очень подходит для ленточного фундамента. Основным аргументом такого мнения представляется изменение свойств металла при высокотемпературном воздействии.

Сварочная дуга, когда проводится сварка арматуры, и используются неподходящие электроды, нарушает как внешнюю, так и внутреннюю структуру металла, что приводит к снижению его прочности и жесткости.

Такие последствия не очень значительны, если варить арматуру с крупным сечением, подобрав соответствующие электроды, но тонкие пруты однозначно нужно вязать.

Сварка арматуры возможна в случае, когда будущее здание будет расположено на стабильном грунте, не дающем больших просадок. Так как подвижность основания будет отсутствовать или сведется к минимуму, все сварные швы останутся целыми и невредимыми.

Для того чтобы уменьшить неблагоприятное влияние сварки на металл арматуры следует использовать электроды, подобранные по диаметру арматуры. К примеру, для арматуры сечением 14 мм и выше подходят электроды диаметром 4 мм. Если толщина прутов меньше, то нужны 3-х миллиметровые электроды.

Существуют, также, электроды для сварки арматуры, которыми можно варить низкоуглеродистую сталь — они меньше всего воздействуют на соединяемые материалы.

Вязать арматуру можно специальной проволокой, которая соединяет отдельные прутья по углам конструкции. После того как постройка ленточного фундамента завершена, он может в течение некоторого времени проседать в грунт. А если арматуру перед заливкой бетона вязать, а не варить (даже используя специальные электроды), то это дает возможность свободного смещения соединенных проволокой частей.

В итоге, все узлы соединений будут оставаться на своих местах. Такой метод применяется даже на сложных и нестабильных почвах.

Если арматуру варить, то сварочные швы, а иногда и сам металл могут не выдержать нагрузок и деформироваться. А если арматуру вязать все соединения становятся подвижными и расположение прутков изменяется без их повреждения. Такая свобода соединений никак на прочность всего основания.

Читать еще:  Нужна ли гидроизоляция цоколя

Каркас для фундамента из арматуры своими руками

Каркас для фундамента из арматуры выполняет те же функции, что и человеческий скелет. Прутья из металла, которые есть в любом фундаменте, помимо своих основных функций, помогают принимать растягивания, нагрузки и прочие виды механических деформаций, с чем, в силу своих свойств, не может совладать обычный бетон.

Арматурный каркас и его важность для основы здания

Изготавливая арматурные каркасы для фундаментов, в большинстве вариантов, используются различные металлические прутья с ребристой или гладкой поверхностью. Гладкие прутья изготавливаются диаметром в 5-8 миллиметров и предназначены для формирования каркаса армированного фундамента. Укладываются такие прутья поперек основных, а в некоторых случаях — вертикально.

Ребристые арматурные прутья устанавливаются в зависимости от нагрузок на фундамент, а о том, как рассчитать арматуру на фундамент с учетом характеристик грунта, написана не одна статья.

Такие стержни обладают значительно большим диаметром, а благодаря ребрам на поверхности обеспечивают хороший показатель сцепления с материалом.

Типы арматурных каркасов и способы их изготовления

Вне зависимости от того, что каркас для фундамента из арматуры разного типа выполняет одну и ту же функцию, конструкция его различается. Любой опытный мастер прекрасно осведомлен о том, как вязать крючком арматуру, а также какой именно тип армирования подойдет для того или иного фундамента.

Таким образом, ленточные монолитные фундаменты усиливают двухпоясным каркасом, соединенным поперечной арматурой, а монолитный фундамент из бетонных плит усиливается арматурной сеткой. Свайные фундаменты усиливаются вертикально ориентированными прутьями, соединенными специальной проволокой.

Вязка арматуры своими руками

Стяжка дома арматурой своими руками невозможна без создания каркаса с помощью вязки монтажных и рабочих прутов. Однако перед тем как начинать вязку, необходимо либо привлечь эксперта, либо самостоятельно изучить всю имеющуюся во всемирной сети информацию о том, как рассчитать арматуру на фундамент и подобрать прутья, в зависимости от показателей грунта и будущих нагрузок.

Сразу же стоит отметить, несмотря на то, что процесс вязки прост и понятен, при этом весьма утомителен.

Для этого процесса понадобится специальный крюк, который можно приобрести в любом строительном магазине, а также непосредственно сами прутья, а также проволока.

Важно, чтобы у вас был ассистент, который знает о том, как вязать крючком арматуру, а чем больше вы задействуете ассистентов – тем быстрее и веселее пройдет этот монотонный процесс.

Усиление различных типов фундамента

Стяжка дома арматурой своими руками имеет много особенностей, в зависимости от типа фундамента, который нужно усилить.

Одним из самых сложных для армирования является популярный в индивидуальном загородном строительстве ленточный фундамент. Процесс вязки каркаса остается тем же, но форма его значительно усложняется, что само по себе увеличивает трудоемкость данного процесса. Однако если вы знаете о том, как вязать стеклопластиковую арматуру, работать становится намного легче.

Для плитного фундамента каркас представляет собой несколько арматурных сеток, расстояние же между ними определяется согласно с толщиной плиты.

Стяжка дома арматурой своими руками, в особенности – фундамента из железобетонных плит – не составит практически никакого труда.

Для свайных фундаментов изготовить армирование проще, чем для предыдущих вариантов. Для этого используется от 2 до 4 арматурных прутов (в зависимости от толщины сваи), а также профиль с определенным диаметром. Длина прутьев должна соответствовать длине сваи, с учетом арматурных выпусков для последующей обвязки и усиления.

Стяжка дома арматурой, фото которой без проблем можно найти на просторах всемирной сети, является трудоемким, но весьма увлекательным и полезным процессом. При этом не стоит забывать о том, что необходимо вести постоянный контроль за всеми элементами каркаса, ведь в ином случае это повлияет на характеристики фундамента в будущем.

Принимаясь за работы по формированию «скелета» здания, при этом, не привлекая специалистов, которые помогут сделать это в считанные дни, необходимо помнить, что для усиления фундамента любого типа понадобится много времени и сил. Гармоничное взаимодействие высокопрочного бетона с надежной армирующей конструкцией из бетона поможет не только укрепить дом в целом, но и посодействует увеличению его долговечности.

Важно помнить, что от качества выполненной работы будет зависеть целостность дома, ведь поврежденная или неправильно установленная деталь напомнит о себе очень и очень скоро.

Еще по этой теме на нашем сайте:

  1. Азы бетонных работ — что такое бетономешалка
    Бетономешалки бывают разными: мобильными, стационарными, профессиональными, бытовыми, выделяют также бетономешалки принудительного действия и гравитационного. Однако вне зависимости от своих характеристик, любая бетономешалка позволяет существенно облегчить.

Как рассчитать количество бетона на фундамент
Прежде чем приступить к работам по возведению строения, потребуется определить габариты фундамента, количество бетона и расход основных материалов. Помимо определения количественных показателей, нужно будет знать.

Фундаменты стаканного типа под металлические колонны
Начнем с того, что все здания условно разделяются на два типа: каркасные и бескаркасные. К каркасным зданиям относятся почти все промышленные сооружения. Для того чтобы.

Анкерные болты для фундамента – расчет фундаментных болтов для каркасного дома
Анкерные болты для фундамента – это крепежное изделие, основной целью которого является удержание конструкции. С их помощью закрепляют различные изделия и заготовки. Анкерные болты отличает.

Особенности армирования ленточного фундамента

Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Особенности конструкции армирующего каркаса

Ленточный фундамент фактически состоит из монолитных длинных балок, работающих на изгиб при неравномерных нагрузках сверху от элементов здания и неравномерных просадок снизу от разной плотности грунта.

Поэтому и армируются они в двух зонах балки:

  • сверху, под защитным слоем из бетона – от нагрузок на концах балки, когда середина находится на опоре;
  • снизу, чуть выше нижнего защитного слоя – при нагрузке на середину полосы ленты и опорах под углами здания.

В схеме армирования ленточного фундамента несколько продольных стержней нижнего ряда удерживаются на определенном расстоянии от слоя стержней верхнего ряда вертикальными поперечными стержнями, идущими с шагом от 300 до 500 – 700 мм.

По ширине продольные пруты арматуры удерживаются горизонтальными поперечными стержнями, расположенными с тем же шагом, что и вертикальные.

Поперечные стержни арматуры предназначены:

  • воспринимать поперечные усилия, прилагаемые к балке;
  • ограничивать увеличение образовавшихся трещин;
  • удерживать положение продольных стержней по требованиям чертежа;
  • удерживать стержни от выпучивания в любую сторону.

Стержни связываются проволокой или свариваются в объемный каркас. Его высота и ширина меньше на удвоенную толщину защитного слоя бетона.

Основные функции защитного слоя бетона:

  • сохранение арматуры от внешнего, в т. ч. и агрессивного воздействия, в основном, воды или водяного пара;
  • передача нагрузок от бетона на арматуру;
  • обеспечение анкеровки, т. е. «зацепляемости» арматуры в толще бетона;
  • обеспечение стыка элементов арматуры;
  • обеспечение стойкости арматуры в пламени пожара.

Обычно толщина защитного слоя от 25 – 30 мм до 50 – 60 мм.

Требования к арматуре для ленточного фундамента

В качестве продольной арматуры для мелкозаглубленных фундаментов используют стальную или композитную арматуру с профилированной поверхностью. Профили на стержнях обеспечивают передачу большей нагрузки от изгибающегося бетона на арматурный стержень, чем при гладкой поверхности стержня.

Обычно используют стержни диаметром от 10 до 16 – 18 мм.

Для поперечного армирования обычно берут гладкие стержни диаметром 6 – 8 мм.

Количество стержней, их диаметр, шаг арматуры при установке, толщину защитного слоя, способы и конструкции для армирования углов фундамента и мест пересечения с внутренними несущими стенами должен рассчитывать профессиональный строитель, имеющий высшее образование и практику в этом деле. Он же и отразит принятые решения в чертежах ленточного фундамента, в т. ч. и разработает схему армирования ленточного фундамента.

В СНиП 52-01-2003 по бетонным и железобетонным конструкциям в п. 5.3 изложены требования к арматуре как стальной, так и композитной.

Стальная арматура может быть гладкая и профилированная, горячекатаная, профилированная упрочненная термомеханически, холоднодеформированная, т. е. упрочненная механически без нагревания.

Правильное армирование углов ленточного фундамента

Угловые участки ленточного фундамента – зоны концентрации разнородных напряжений. Две сходящиеся под углом «балки» монолитной конструкции могут иметь в этой зоне нагрузки противоположного направления. Кроме того может быть разная по величине нагрузка от разных стен. На угол могут действовать напряжения растяжения от одной стены и сжатия от другой. Разнородные напряжения должна выдерживать каркасная конструкция угла. Для этого должно быть обеспечено сопряжение каркасов.

Поэтому армирование производится усилением арматурного каркаса как минимум в 2 раза. Для этого поступают следующим образом:

  • арматурный продольный стержень первого каркаса, являющийся внутренним по отношению к наружной части фундамента пропускается вперед и загибается под прямым углом, так, чтобы отогнутая длина была не менее 50 диаметров стержня;
  • стержень передвигается, пока он не примкнет к наружному стержню перпендикулярного второго арматурного каркаса, образуется первый нахлест;
  • наружный стержень перпендикулярного второго каркаса тоже сгибается и подводится к наружному стержню первого каркаса, образуется второй нахлест;
  • внутренний стержень второго каркаса сгибается, сгиб передвигается к наружному стержню первого каркаса и прикладывается ко второму нахлесту;
  • первый и второй нахлесты и перекрест внутренних стержней перевязываются проволокой или свариваются, обвязываются (свариваются) и вертикальные и горизонтальные поперечные стержни.

Как вариант – наружные стержни не сгибаются, а гнется кусок арматуры в виде Г-образного хомута, оба конца которого перевязываются с обоими наружными стержнями.

Для стыковки балок для несущих внутренних стен с наружными балками вязку делают так, как указано на рисунках.

Идея та же, что и при армировании в углах – перевязка или сварка внутренних стержней с наружными или с добавочными элементами в виде Г- или П-образных элементов или петель из арматуры. Ни в коем случае не делать простое пересечение стержней.

Этапы строительства ленточного армированного фундамента

Этапы строительства такие:

  • Выкапывание котлована или траншей. Глубина должна учитывать глубину тела фундамента и противопучинистой подушки.
  • Разметка. (см. статью «Как разметить ленточный фундамент своими руками»).
  • Засыпать в траншею песчаную подушку и утрамбовать ее, потом – щебневую.
  • Установить и закрепить щиты опалубки. Уложить на дно и стены слой гидроизоляции в виде полиэтиленовой пленки.
  • Связать и подготовить продольные куски арматурных каркасов. Установить их в опалубку и проверить равенство расстояний от опалубки до каркаса с обеих сторон. В качестве дистанционных элементов использовать заранее заготовленные бруски из бетона или специальные пластиковые стойки-«стульчики». Те же расстояния обеспечить и в нижней части каркаса. Куски кирпича не использовать.
  • Правильно связать угловые части каркасов и места пересечения с несущими стенами.
  • Проверить установку каркасов – защитные расстояния, высоту, горизонтальность, правильность и полноту увязки, и другие требования, изложенные в чертеже фундамента.
  • Залить бетонный раствор одним заходом и тщательно провибрировать его. Выждать 10 – 15 дней и можно снимать опалубку.
  • Основа дома будет готова на 10 – 15 день после заливки, ее можно понемногу нагружать строительством стен. Полная готовность будет на 28 – 30 день после окончания бетонирования.

Основные ошибки при армировании

Ошибок делается много и разных, но главные из них такие:

  1. Для арматурного каркаса не делается защитный слой бетона или делается недостаточной толщины. Как дистанционные прокладки используются куски керамического или даже силикатного кирпича, хорошо пропускающие воду.
  2. Не используется пленка для предотвращения вытекания жидкого цементного «молочка» через деревянную опалубку. Или большие щели в опалубке – через них тоже течет.
  3. Нет гидроизоляции между подошвой и стенками ленточного фундамента – при высокой водопроницаемости бетона коррозия его разрушит за 10 – 15 лет, в т. ч. его будет «рвать» ржавеющая арматура.
  4. Песчано-щебневая смесь под подошвой имеет крупный щебень и не закрыта сверху гидроизоляцией от бетона.
  5. Бетон при заливке подается порциями через день или реже – получают две или три балки с независимым армированием. Интервалы – не более 1,5 – 2 часов.
  6. Укладка стержней в углах с обычным поворотом

наружных и внутренних стержней или, что еще хуже с их простым перекрещиванием.

Как сделать арматурный каркас для фундамента своими руками

ООО ДИЗАЙН ПРЕСТИЖ

Как сделать арматурный каркас для фундамента своими руками

Работаем круглосуточно по всей:

Московской области, Владимирской, Калужской, Тульской, Тверской

Только в идеальных условиях для строительства, кои в принципе не актуальны в 99% случаев, возведение фундамента не предполагает его армирования. Арматурный каркас для фундамента – то же самое, что скелет для человека. Только совместная работа металла и бетона может гарантировать высокую прочность основания дома, его адекватную реакцию на любое воздействие со стороны грунта. И несмотря на то, что цена арматуры для фундамента порой достигает немыслимых значений – без нее в индивидуальном строительстве просто не обойтись. Причем, даже учитывая трудоемкость изготовления каркаса, его вполне можно сделать своими руками.

Роль арматурного каркаса

Выше мы сравнили арматурный каркас со скелетом. Однако металлическая составляющая фундамента служит не только в качестве каркаса: арматурные прутья необходимы для того, чтобы воспринимать растягивающие нагрузки и деформации, с которыми физически не может справиться чистый бетон (его работа – противодействие сжатию). При изготовлении арматурного каркаса для фундамента используют стальные стержни с гладкой и ребристой поверхностью различного диаметра. Первые обычно имеют диаметр 6-8 мм и служат в качестве элементов, формирующих пространственную структуру каркаса, укладываются поперек основным стержням или вертикально. Вторые, в зависимости от нагрузок на фундамент и качественных показателей грунта основания под ним, укладываются горизонтально, имеют больший диаметр (10, 12, 14, 16 мм…), ребристую поверхность, благодаря которой обеспечивается максимальное сцепление с бетоном. Они служат для непосредственного восприятия неравномерных деформаций. Учитывая то, что зоны растяжения фундамента возникают на его поверхности, ответственные элементы каркаса располагают как можно ближе к ней (в 30-50 мм). Такой подход одновременно обеспечивает наличие защитного слоя бетона, предотвращающего коррозию металла, а также оптимальные условия для работы арматурных стержней.

Читать еще:  Как уложить арматуру

Виды арматурных каркасов для разных типов фундаментов

Несмотря на то, что функция арматурного скелета для любого железобетонного основания одна и та же, конструкции таких каркасов различаются для отдельных типов фундаментов. Так, для ленточного монолитного фундамента обычно предусматривают каркас в два пояса, соединенных между собой поперечной арматурой, плитный фундамент усиливают арматурной сеткой, а свайные буронабивные опоры – вертикально ориентированными прутьями. Арматурные стержни соединяются воедино специальной проволокой. О том, как вязать арматуру для фундамента, мы поговорим в другой статье. В отдельных случаях допускается использовать сварку, но в индивидуальном строительстве все же рекомендуется именно нежесткая сцепка посредством проволоки. Ниже мы рассмотрим варианты арматурных каркасов и сеток для таких ж/б оснований, как:

ленточный фундамент, который применяется в индивидуальном загородном строительстве чаще всего;
плитный фундамент – решение, которое актуально при строительстве дома на сложных грунтах и не только;
свайный буронабивной фундамент – простой вариант основания под дом, который нетребователен к скорости проведения работ и может эксплуатироваться в считанные дни после возведения

Ленточный

Ленточный железобетонный фундамент армировать сложнее всего: суть остается прежней, но количество манипуляций и трудоемкость процесса формирования каркаса усложняется. Вязать каркас можно как прямо в опалубке (если позволяет ее ширина), так и отдельно (вяжем и опускаем элемент конструкции). Лучше привлечь к процессу как минимум одного помощника – так будет гораздо проще. Последовательность работы можно представить следующим образом:

сначала укладывается необходимое количество поперечных стержней выбранной длины с расчетным шагом между ними (напоминаем, что длина стержней должна быть на 100 мм меньше ширины будущей ленты – по 50 мм с каждой стороны для защитного слоя бетона). Для поперечных стержней используется гладкая арматура диаметром 6-8 мм;
далее на поперечную арматуру укладывается два прута продольной (ребристая арматура диаметром 12, 14 или 16 мм) – нижний пояс каркаса;
в местах сопряжения продольных и поперечных стержней вертикально монтируется гладкая арматура, длина которой меньше высоты ленты на 100 мм;
к «вертикальной» арматуре привязываются верхние пруты поперечной (по тому же принципу, что и в 1 шаге);
далее на верхние поперечные пруты укладывается рабочая продольная арматура (два прута, как в шаге 2) – это будет верхний пояс каркаса
не забывайте каждое соединение тщательно перевязывать проволокой. В отдельных случаях, если по каркасу во время заливки бетона не будут ходить, можно перевязывать пластиковыми хомутами – такими, которые используются для связки кабеля.

При использовании хомутов из арматуры формирование каркаса несколько упрощается (см. рис. ниже).

Каркас устанавливается на специальные насадки, бетонную подготовку, куски бетона, любой стойкий к деформациям полимерный материал. Один из самых доступных вариантов – использовать куски ПВХ труб или обычные «рублевые» подрозетники. Не забывайте о том, что перпендикулярные ленты должны быть соединены между собой выпусками продольной арматуры, предварительно согнутой специальным инструментом. Т.е. продольные стержни одной ленты в углу соединяются выпусками с продольными прутками другой, причем длина выпусков должна быть равной 30 диаметрам арматуры. Такой подход позволит сформировать единую жесткую раму, которая будет готова к неравномерным деформациям даже в тех случаях, когда они возникнут под углами основания дома.

Плитный

Каркас для плитного фундамента представляет собой две арматурные сетки, расстояние между которыми определяется исходя из выбранной толщины плиты. Каждая такая сетка представляет собой совокупность продольных и поперечных прутьев одинакового сечения (12-14 мм). Используется ребристая арматура, обеспечивающая максимальный контакт с бетонной смесью. Расстояние между двумя арматурными сетками выдерживается за счет перемычек, которые могут быть изготовлены из металлических уголков, обрезков ПВХ труб, пескоцементной плитки – любых материалов, которые не подвержены гниению и устойчивы к большим нагрузкам. Желательно воздержаться от использования древесины. При изготовлении каркаса для плитного основания, так же, как и в остальных случаях, обязательно оставляют место для защитного слоя бетона (50 мм): сверху, снизу, по бокам.

Свайный буронабивной

Пожалуй, для буронабивного фундамента арматурный каркас сделать проще всего. Для его изготовления используют 2, 3 или 4 прута арматуры (их количество зависит от диаметра опоры) периодического профиля диаметром 12 мм. Длина арматуры равна длине буронабивной сваи+300-500 мм на арматурные выпуски при условии последующей обвязки железобетонным ростверком. Связку каркаса во избежание сдвигающих усилий или эксцентричных нагрузок осуществляют при помощи хомутов круглой или треугольной формы. Можно использовать заводские каркасы треугольного сечения, которые применяются в производстве монолитных балок перекрытий.

В заключение статьи

Не забывайте контролировать горизонтальность и вертикальность элементов каркаса. Если решили формировать скелет фундамента своими руками, будьте готовы потратить на это много времени и сил.

Наши преимущества:

  • работаем круглосуточно: +7(495)744-67-74
  • существуем с 1999 года
  • своя аварийная служба
  • собственная сервисная служба
  • ремонт отопления любого вида
  • ремонт систем водоснабжения
  • восстановление котельного оборудования
  • перепланировка и замена труб

ООО ДИЗАЙН ПРЕСТИЖ надежный партнер

Один из самых простых способов выровнять любую поверхность – скрыть ее за идеально ровными гипсокартонными листами. Здесь нет ничего мифического, нужно сделать лишь 3 шага: разметка, каркас, монтаж ГКЛ. В нашей статье вы без труда найдете ответы на многие свои вопросы, которые могут возникнуть в ходе проведения монтажных работ.

Цель – построить деревянный дом. Но вариантов стройматериалов из древесины довольно много. Как выбрать оптимальный? Мы сравнили обычный и клееный брус по ряду характеристик. Вы сможете оценить достоинства и недостатки каждого из решений и сделать вывод о целесообразности их применения. Не бывает плохих и хороших стройматериалов – везде важен контекст!

Беседки уже давно перестали быть исключительно местом для отдыха, по праву являясь настоящим украшением загородного участка. Предлагаем вам оценить реализованные варианты таких конструкций и почерпнуть ценные идеи для своего собственного проекта. Выберете что-то свое среди дизайнерских решений, представленных в статье!

  • 1 Как сделать арматурный каркас для фундамента своими руками
  • 2 Роль арматурного каркаса
  • 3 Виды арматурных каркасов для разных типов фундаментов
  • 4 Ленточный
  • 5 Плитный
  • 6 Свайный буронабивной
  • 7 В заключение статьи
  • 8 Наши преимущества:

ОТОПЛЕНИЕ МОСКВА . ВЫСОКОЕ КАЧЕСТВО РАБОТ

ООО ДИЗАЙН ПРЕСТИЖ имеет год основания 1999г. Сотрудники компании имеют Московскую прописку и славянское происхождение, оплата происходит любым удобным способом, при необходимости предоставляются работы в кредит.

Россия, Москва, Строительный проезд, 7Ак4

Офис компании расположен рядом с районами: Митино, Тушино, Строгино, Щукино.

Ближайшее метро: Тушинская, Сходненская, Планерная, Волоколамская, Митино.

Рядом расположены шоссе: Волоколамское шоссе, Пятницкое шоссе, Ленинградское шоссе.

Изготовление арматурного каркаса для ленточного фундамента

Практически в любом случае монолитное бетонное основание для дома необходимо усиливать посредством армирования: сам по себе бетон является жестким и непластичным материалом, который не будет устойчив к пучению грунта или физическим воздействиям без дополнительного укрепления. Добавление арматуры позволяет увеличить устойчивость не только к пучению, но и к нагрузкам в результате усадки здания, которая может привести к трещинам на основании, если железной основы в конструкции не будет. Арматурный каркас для ленточного фундамента изготовить достаточно просто, и ряд приведенных рекомендаций поможет сделать это самостоятельно.

Что необходимо для создания железного «скелета»?

Для того, чтобы создать арматурный каркас ленточного фундамента, понадобятся следующие материалы:

  • Прутья диаметром 10-15 мм.
  • Прутья диаметром 5-10 мм.
  • Проволока для скрепления между собой.

Важно! Специалисты не рекомендуют сваривать прутья, поскольку сварка рискует нарушить конструкцию самого каркаса, к тому же при нагрузках на разрыв, которые возникают в процессе усадки, она не слишком надежна.

Расчет материалов

Количество арматуры зависит от ряда факторов. К ним относятся и конструктивные особенности будущего дома, и степень заглубленности фундамента, и диаметр самих прутьев. Важно помнить, что осей толстых прутьев всего четыре: они создают прямоугольную форму по периметру основания, а что касается более тонкой арматуры, то она необходима для поддержания толстых прутьев, и расстояние от одного прута до другого должно составлять от 0,5 до 0,8 метра. Готовый армокаркас для ленточного фундамента должен находиться примерно посередине бетонного основания, но до верхней части бетона расстояние желательно соблюдать от 5 до 7 см: чем ближе арматура будет к наружной части, тем крепче будет готовая лента, а риск появления трещин будет меньше.

Как сделать арматурный каркас для ленточного фундамента: алгоритм работы

Укладка арматуры происходит после создания опалубки для ленты. Внизу желательно выложить дно кирпичами или блоком: они будут служить опорой под два нижних ребра каркаса. По бокам арматура должна находиться на расстоянии в 5-6 см, чтобы прутья полностью находились в бетоне. После этого через одинаковые промежутки ко дну крепятся прутья для поддерживания: они более тонкие. Затем туда укладываются два ребра толстых прутьев и привязываются к опорам, после этого настает черед верхних ребер. Получившийся каркас арматуры для ленточного фундамента должен представлять собой железную сетку, которая расположена в большей части объема опалубки. При заливке бетона концы арматуры, которая была взята для поддерживания ребер, не должны торчать с поверхности.

Цена арматурных каркасов для ленточного фундамента

Стоимость армирования основания-ленты может варьироваться в зависимости от количества материала, характеристик арматуры, а также того, самостоятельно делается каркас или силами строительной бригады, работа которой стоит дополнительных денег. Если брать в расчет цену только материалов, то в среднем можно уложиться в 30-40 тысяч: примерно столько будет стоить тонна арматуры. В зависимости от количества можно рассчитывать и на меньшую сумму. Обращение к подрядчику обойдется существенно дороже: в среднем арматурная сетка стоит от 2 тысяч рублей за кубометр. Из этого можно сделать вывод, что дешевле будет сделать своими руками арматурный каркас для ленточного фундамента: фото, видео и подробные инструкции помогут в этом даже человеку без особого опыта в строительстве.

Выводы

Армирование бетонного основания – необходимый процесс для создания крепкого и устойчивого к растрескиванию фундамента. Сам процесс достаточно трудоемкий, но не такой уж сложный, и если понять, как делать армокаркас для ленточного фундамента, то можно обойтись своими силами и существенно сэкономить на этом.

Видео про армирование ленточного фундамента:

Как правильно вязать арматуру на ленточный фундамент?

Каждый, кто строит дом или баню своими руками, задумывается над тем, как вязать арматуру на ленточный фундамент. Фундамент несет на себе большую нагрузку, поэтому к выполнению задачи необходимо подойти серьезно. Неверная закладка арматуры способна стать причиной преждевременного разрушения фундамента и появления трещин.

Сколько арматуры потребуется?

Для того чтобы узнать количество арматуры, важно знать площадь основания строения и глубину, на которое оно закладывается. На расчеты непосредственно влияют стабильность почвы и ее состав, близость грунтовых вод, конфигурация участка.

Как монтируют каркас?

Каркас для ленточного фундамента монтируют методом вязки. Метод сварки не приветствуется профессионалами. Под воздействием сварки металл подвергается резким температурным перепадам и теряет прочностные характеристики. Вязать каркас достаточно непросто, поэтому лучше делать это с помощниками и использовать специальную мягкую проволоку из стали. Не рекомендуют также применять пластиковые хомуты, так как полученные таким методом соединения будут смещаться вместе с подвижной бетонной смесью внутри опалубки.

Армирование повышает прочностные характеристики ленточного фундамента и позволяет создавать максимально устойчивую конструкцию. При соблюдении всех требований к технологическому процессу ленточный фундамент будет отвечать самым высоким требованиям к долговечности, надежности, способности противостоять высоким механическим нагрузкам и воздействию внешней среды.

Что может понадобиться?

Самостоятельно связать арматуру для ленточного или свайного фундамента можно при помощи самодельного или заводского крючка, используя схемы расположения арматуры внутри конструкции основания из бетона. Торцевые области усиливаются П-образными элементами. Армирование выполняют по специальным схемам, простым перехлестом прутьев армировать углы нельзя. Каркас связывают непосредственно внутри опалубки.

Как укладывают арматуру?

Максимального сцепления с бетоном позволяет добиться ребристая арматура. Ребристые пруты используют для продольных элементов конструкции, на которые приходится наибольшая нагрузка. При монтаже каркаса учитывают, что арматура не должна примыкать к дну траншеи, опалубке и верхней части бетонного основания. Величина отступа – не менее 50 мм. Таким образом, стальные прутья полностью скрываются в бетонной массе, и исключается риск коррозии. Однако углублять арматурный каркас слишком сильно не рекомендуется, так как наибольшая область растяжения ленточного фундамента расположена на его поверхности.

Преимущества армированного фундамента

В качестве основы большинства частных построек используют ленточный фундамент. Он обладает следующими преимуществами:

  • относительная конструктивная простота,
  • возможность оборудовать подвальное помещение,
  • способность выдерживать тяжелые перекрытия,
  • отсутствие необходимости использовать спецтехнику.

Ленточный фундамент формируется в зависимости от планировки помещений, он монтируется по всему периметру дома, под несущими стенами и внутренними перегородками. Бетонная масса усиливается в данном случае с помощью каркаса из металлических прутьев. Железобетонная конструкция выгодно совмещает в себе прочностные характеристики обоих материалов и позволяет возводить объекты малоэтажного домостроения, дома, бани, гаражи. Включение каркаса из металлических прутьев в бетонное основание и называется армированием.

Нагрузка на фундамент чаще всего бывает неравномерной, по этой причине в конструкции возникают внутренние напряжения. Причин этому множество: изменения грунта, неровность земельного участка, различный вес определенных частей постройки в силу неравномерной интенсивности использования. Бетон демонстрирует низкие показатели сопротивления растяжению. Стальная арматура обладает высокими пластичными свойствами, что компенсирует недостатки бетона.

Армированный бетон – идеальное решение для ленточного фундамента. Один материал противостоит сжатию, другой – растяжению, вместе они эффективно сопротивляются разнонаправленным нагрузкам, исключая риски разрушения оснований зданий и сооружений. Арматурный каркас увеличивает устойчивость конструкции. Кроме того, правильно проведенное армирование с использованием всех рекомендаций к технологическому процессу в отношении того, как вязать арматуру на ленточный фундамент, позволяет сэкономить средства, необходимые на строительство. Уменьшение массивности фундамента благодаря использованию стальной арматуры снижает фактические затраты бетона.

Читать еще:  Чем разбавляют битумную мастику перед работой

Схемы вязки арматурного каркаса

Правильная вязка арматурного каркаса представляет соединение стальных прутьев в виде клетки. Ряды соединяются с вертикальными прутьями под прямым углом. Схема вязки выглядит следующим образом:

  • Фрагмент вязальной проволоки длиной 25-30 см сгибают посередине и заводят под стержни, располагая по диагонали к их пересечению;
  • Петля, образованная местом сгиба, цепляется крючком, противоположный конец проволоки укладывается над крючком;
  • Вращательными движениями крючка создается скрутка из нескольких оборотов;
  • Крючок убирается, а концы проволоки загибаются внутрь арматурной сетки.

Если армировать углы методом простого перехлестывания стержней, вы нарушите технологию строительства. Углы армируют согнутыми элементами и усиливают их П-образными анкерами. В противном случае конструкция будет недостаточно жесткой, и фундамент будет подвержен преждевременному разрушению.

Укладка каркаса

Арматурный каркас монтируется непосредственно внутри опалубки, затем внутри него укладываются трубы коммуникаций, и выполняется заливка бетонного раствора. Бетон распределяется равномерно, в несколько слоев. После того, как бетон полностью высохнет, проводятся работы по гидроизоляции фундамента.

Как вязать арматуру для монолитной плиты?

Арматурный каркас используется в монолитной плите фундамента для компенсации растяжения, повышая прочность конструкции в 10 раз. Можно использовать готовые железобетонные плиты, однако гораздо дешевле изготовить их непосредственно на месте.

Какие материалы требуются?

Для монолитных плит используют бетон, арматуру, металлические прутья и стальную проволоку для связывания каркаса из арматуры. Очевидный метод сварки применять также не рекомендуется: после воздействия сварочного аппарата металл быстро теряет первоначальные свойства и разрушается под воздействием влажной среды. Связывать арматуру для монолитной плиты намного проще, чем для ленточного фундамента. Из инструментов понадобятся специальный крючок и угловая шлифмашина. Иногда для ускорения работ используют шуруповерт с крючком, который вставляют в зажимной патрон.

Каким должен быть каркас?

Для монолитных плит используют двусторонний каркас, который состоит из верхнего и нижнего слоев. Арматура должна отставать от краев плиты фундамента на 3-5 см. Изгибать и дополнительно усиливать арматуру в углах не обязательно, в отличие от технологии устройства ленточного фундамента. Стальную проволоку затягивают на стыках прутьев арматурного каркаса, тем самым придавая конструкции высокую прочность.

Как избежать ошибок?

Главной ошибкой при частном строительстве считается использование готовой сетки, которая изготавливается промышленным способом. Производители таких конструкций чаще всего используют сварку, которая опасна снижением рабочих параметров металла и возникновением коррозии на месте стыков. Лучше всего не пожалеть времени и сил и связать арматурных каркас для монолитной плиты самостоятельно.

Соблюдая все технологические условия вязки арматуры для фундамента, можно добиться максимально возможного ресурса железобетонной конструкции. Нарушение технологического процесса неминуемо влечет снижение качественных характеристик, появление тенденции к разрушению основания, а затем и всей конструкции. Ремонт монолитных плит невозможен, поэтому лучшим решением будет выполнение всех существующих требований на первоначальном этапе.

Видео

Арматурный каркас для фундамента

Только в идеальных условиях для строительства, кои в принципе не актуальны в 99% случаев, возведение фундамента не предполагает его армирования. Арматурный каркас для фундамента – то же самое, что скелет для человека. Только совместная работа металла и бетона может гарантировать высокую прочность основания дома, его адекватную реакцию на любое воздействие со стороны грунта. И несмотря на то, что цена арматуры порой достигает немыслимых значений – без нее в индивидуальном строительстве просто не обойтись. Причем, даже учитывая трудоемкость изготовления каркаса, его вполне можно сделать своими руками.

Роль арматурного каркаса

Выше мы сравнили арматурный каркас со скелетом. Однако металлическая составляющая фундамента служит не только в качестве каркаса: арматурные прутья необходимы для того, чтобы воспринимать растягивающие нагрузки и деформации, с которыми физически не может справиться чистый бетон (его работа – противодействие сжатию). При изготовлении арматурного каркаса для фундамента используют стальные стержни с гладкой и ребристой поверхностью различного диаметра. Первые обычно имеют диаметр 6-8 мм и служат в качестве элементов, формирующих пространственную структуру каркаса, укладываются поперек основным стержням или вертикально. Вторые, в зависимости от нагрузок на фундамент и качественных показателей грунта основания под ним, укладываются горизонтально, имеют больший диаметр (10, 12, 14, 16 мм…), ребристую поверхность, благодаря которой обеспечивается максимальное сцепление с бетоном. Они служат для непосредственного восприятия неравномерных деформаций. Учитывая то, что зоны растяжения фундамента возникают на его поверхности, ответственные элементы каркаса располагают как можно ближе к ней (в 30-50 мм). Такой подход одновременно обеспечивает наличие защитного слоя бетона, предотвращающего коррозию металла, а также оптимальные условия для работы арматурных стержней.

Виды арматурных каркасов для разных типов фундаментов

Несмотря на то, что функция арматурного скелета для любого железобетонного основания одна и та же, конструкции таких каркасов различаются для отдельных типов фундаментов. Так, для ленточного монолитного фундамента обычно предусматривают каркас в два пояса, соединенных между собой поперечной арматурой, плитный фундамент усиливают арматурной сеткой, а свайные буронабивные опоры – вертикально ориентированными прутьями. Арматурные стержни соединяются воедино специальной проволокой. О том, как вязать арматуру для фундамента, мы поговорим в другой статье. В отдельных случаях допускается использовать сварку, но в индивидуальном строительстве все же рекомендуется именно нежесткая сцепка посредством проволоки. Ниже мы рассмотрим варианты арматурных каркасов и сеток для таких ж/б оснований, как:

  • ленточный фундамент, который применяется в индивидуальном загородном строительстве чаще всего;
  • плитный фундамент – решение, которое актуально при строительстве дома на сложных грунтах и не только;
  • свайный буронабивной фундамент – простой вариант основания под дом, который нетребователен к скорости проведения работ и может эксплуатироваться в считанные дни после возведения

Ленточный

Ленточный железобетонный фундамент армировать сложнее всего: суть остается прежней, но количество манипуляций и трудоемкость процесса формирования каркаса усложняется. Вязать каркас можно как прямо в опалубке (если позволяет ее ширина), так и отдельно (вяжем и опускаем элемент конструкции). Лучше привлечь к процессу как минимум одного помощника – так будет гораздо проще. Последовательность работы можно представить следующим образом:

  1. сначала укладывается необходимое количество поперечных стержней выбранной длины с расчетным шагом между ними (напоминаем, что длина стержней должна быть на 100 мм меньше ширины будущей ленты – по 50 мм с каждой стороны для защитного слоя бетона). Для поперечных стержней используется гладкая арматура диаметром 6-8 мм;
  2. далее на поперечную арматуру укладывается два прута продольной (ребристая арматура диаметром 12, 14 или 16 мм) – нижний пояс каркаса;
  3. в местах сопряжения продольных и поперечных стержней вертикально монтируется гладкая арматура, длина которой меньше высоты ленты на 100 мм;
  4. к «вертикальной» арматуре привязываются верхние пруты поперечной (по тому же принципу, что и в 1 шаге);
  5. далее на верхние поперечные пруты укладывается рабочая продольная арматура (два прута, как в шаге 2) – это будет верхний пояс каркаса
  6. не забывайте каждое соединение тщательно перевязывать проволокой. В отдельных случаях, если по каркасу во время заливки бетона не будут ходить, можно перевязывать пластиковыми хомутами – такими, которые используются для связки кабеля.

При использовании хомутов из арматуры формирование каркаса несколько упрощается (см. рис. ниже).

Каркас устанавливается на специальные насадки, бетонную подготовку, куски бетона, любой стойкий к деформациям полимерный материал. Один из самых доступных вариантов – использовать куски ПВХ труб или обычные «рублевые» подрозетники. Не забывайте о том, что перпендикулярные ленты должны быть соединены между собой выпусками продольной арматуры, предварительно согнутой специальным инструментом. Т.е. продольные стержни одной ленты в углу соединяются выпусками с продольными прутками другой, причем длина выпусков должна быть равной 30 диаметрам арматуры. Такой подход позволит сформировать единую жесткую раму, которая будет готова к неравномерным деформациям даже в тех случаях, когда они возникнут под углами основания дома.

Плитный

Каркас для плитного фундамента представляет собой две арматурные сетки, расстояние между которыми определяется исходя из выбранной толщины плиты. Каждая такая сетка представляет собой совокупность продольных и поперечных прутьев одинакового сечения (12-14 мм). Используется ребристая арматура, обеспечивающая максимальный контакт с бетонной смесью. Расстояние между двумя арматурными сетками выдерживается за счет перемычек, которые могут быть изготовлены из металлических уголков, обрезков ПВХ труб, пескоцементной плитки – любых материалов, которые не подвержены гниению и устойчивы к большим нагрузкам. Желательно воздержаться от использования древесины. При изготовлении каркаса для плитного основания, так же, как и в остальных случаях, обязательно оставляют место для защитного слоя бетона (50 мм): сверху, снизу, по бокам.

Свайный буронабивной

Пожалуй, для буронабивного фундамента арматурный каркас сделать проще всего. Для его изготовления используют 2, 3 или 4 прута арматуры (их количество зависит от диаметра опоры) периодического профиля диаметром 12 мм. Длина арматуры равна длине буронабивной сваи+300-500 мм на арматурные выпуски при условии последующей обвязки железобетонным ростверком. Связку каркаса во избежание сдвигающих усилий или эксцентричных нагрузок осуществляют при помощи хомутов круглой или треугольной формы. Можно использовать заводские каркасы треугольного сечения, которые применяются в производстве монолитных балок перекрытий.

В заключение статьи

Не забывайте контролировать горизонтальность и вертикальность элементов каркаса. Если решили формировать скелет фундамента своими руками, будьте готовы потратить на это много времени и сил.

Изготовление арматурных каркасов для фундамента

Фундамент является основой для здания любого типа, независимо от его размера и предназначения. Самым надежным, прочным и долговечным вариантом для создания опорной системы заслуженно считается железобетонный фундамент. Занимая относительно небольшой объем в основании, арматурный каркас выполняет ряд важных и ответственных функций. Стальной остов — это не набор хаотично сваренных прутьев, а математически обоснованная конструкция, к сборке которой нужно подходить грамотно и в каждом случае индивидуально.

Устройство арматурного каркаса

Каркас из арматуры в составе фундамента выполняет функцию своеобразного скелета, который принимает на себя возникающие в процессе эксплуатации дома нагрузки на скручивание и изгибание. Поскольку железо обладает достаточной твердостью, деформация происходит медленно, что позволяет относительно хрупкому бетону принять новые формы.

Общее устройство армокаркаса:

  1. Продольные пруты. Составляют основу, которая проходит по всей длине опорной конструкции. В зависимости от массы строения применяется арматура 10-16 мм.
  2. Вертикальные фрагменты. Соединяют горизонтальные линии в объемном остове. Берется аналогичный с ними материал.
  3. Рамки. Изготавливаются в треугольной или прямоугольной форме. Служат для придания конструкции пространственной конфигурации.
  4. Фасонные детали. Это хомуты в форме букв «Г» и «П» служащие для сочленения продольных элементов в углах и примыканиях. Изготавливаются с помощью холодной гибки по лекалу.

В торговых точках представлены каркасы промышленного изготовления, адаптированные под размеры опорных систем, которые применяются в частном, коммерческом и промышленном строительстве. Изделия отличаются точностью и высоким качеством, позволяют сэкономить силы и время.

Самодельные остовы делаются при нестандартной планировке, а также в целях экономии бюджета строительства.

Разновидности конструкций

В строительстве используются опорные системы, конфигурация которых определяется типом здания, расчетной нагрузкой и местом установки.

По форме различают такие разновидности каркасов:

  • Плоские. Представляют собой два слоя продольных и поперечных прутов, образующих решетку с прямоугольными ячеями. Применяются для армирования плитных сооружений, не рассчитанных на высокую нагрузку.
  • Объемные. Более сложные изделия, имеющие три измерения — длину, ширину и высоту. Используются при создании опорных систем, толщина которых превышает 20 см.
  • Повышенной плотности. Такие конструкции изготавливаются для опорных систем, которые делаются под массивные строения или под эксплуатацию в сложном и пучинистом грунте. Отличие от стандартных конструкций заключается в использовании более прочной и качественной арматуры, уменьшении шага и изменении конфигурации ее расположения.

Для каждого сооружения выбирается или заново проектируется своя схема расположения арматуры.

Особенности укладки

Поскольку существует несколько типов фундамента, каркас для каждого из них имеет свои характерные особенности.

Существуют следующие варианты укладки:

  • Для ленточного фундамента. В зависимости от высоты плиты применяются балки, уложенные в один, два и более ряда. Высота каждого фрагмента в 2-3 раза превышает его ширину. Особое внимание уделяется углам армокаркаса для ленточного фундамента, где соединение проводится внахлест или фасонными деталями с дополнительным усилением перемычками или рамками.
  • Для свайного фундамента. Армокаркасы для буронабивных свай изготавливаются с треугольным или квадратным сечением. Опускание в колонну производится в пустую скважину или после ее заполнения раствором путем вдавливания. Удобнее сначала устанавливать арматурные каркасы для свай, а затем заполнять ствол бетоном, уплотняя его вибратором.
  • Для плиточного фундамента. Плита перекрытия испытывает значительные нагрузки по всей площади, особенно посередине. Для предотвращения провисаний всегда делается объемная конструкция из двух решеток, соединенных рамками или перемычками. Усиление не используется.

Важное значение для достижения эффективности работы стального остова имеет выбор способа его сборки.

Изготовление арматурных каркасов

Большинство частных застройщиков предпочитают делать армирование фундамента собственными силами, полагаясь на свое мастерство и в расчете на существенную экономию средств. В этом есть свой резон, но только при условии правильного выбора технологии сборки.

Варианты изготовления каркаса:

  • Сварка. Способ удобный, быстрый и простой, но для обычной арматуры не подходит. От перегрева металл ослабевает, а стыки ржавеют. Для такого метода подходит только сталь марки «С».
  • Пластиковая стяжка. Тоже легкий в исполнении подход, отнимающий минимум времени и усилий для стыковки. Минус в том, что стяжки довольно дорогие, а на холоде становятся хрупкими. Как выход — изделия со стальным сердечником.
  • Отожженная проволока. Этот материал рекомендуют все профессионалы. Подобный крепеж обладает достаточной прочностью и необходимой степенью подвижности, чтобы после созревания бетона в нем не было внутренних напряжений.

Сам процесс сборки следует выполнять на ровной поверхности, можно использовать вбитые в землю колья в качестве основы. Перед установкой остов следует очистить от грязи, смазки, ржавчины и обработать средством от коррозии.

Преимущества установки

Благодаря установке стального остова опорная система становится намного прочнее, а самое главное — устойчивее к вертикальным, горизонтальным и скручивающим нагрузкам. Связывая бетон, арматурный каркас предотвращает появление в нем трещин и разломов. Даже при экстремально сильном давлении деформация незначительная и не сказывается на целостности стен. Благодаря этому срок службы железобетонных опорных систем может достигать 100-150 лет в зависимости от условий эксплуатации.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
