Водоотвод от фундамента дома

Отвод воды от фундамента дома. Все, что надо знать

Дренаж фундамента поможет оградить его от подтопления и дальнейшего разрушения. Однако только правильный проект водоотвода и качественные материалы смогут справиться с данной задачей. Рассмотрим основные моменты, касающиеся дренажа для отвода воды фундамента.

Когда необходим дренаж фундамента

Дренаж под фундамент необходим по следующим причинам:

  • не затапливать подвал дождевыми, талыми и другими поверхностными водами;
  • для снижения процента влажности в помещениях загородного дома;
  • чтобы строение оседало равномерно;
  • исключение появления инея на стенах в холодное время года;
  • предотвращение возникновения грибковых образований и вредной плесени.

При проектировании дома дренаж вокруг фундамента нужно предусматривать обязательно. Если этого не сделать, то ремонтные и восстановительные работы с последующей установкой водоотвода, могут обойтись дороже, чем его первоначальное обустройство.

Виды поверхностного дренажа фундамента

Поверхностный прифундаментный дренаж может быть представлен в нескольких разновидностях. Каждый из них имеет свой функционал и назначении. Иногда на участке требуется их сочетание, чтобы обеспечить фундаменту максимальную безопасность.

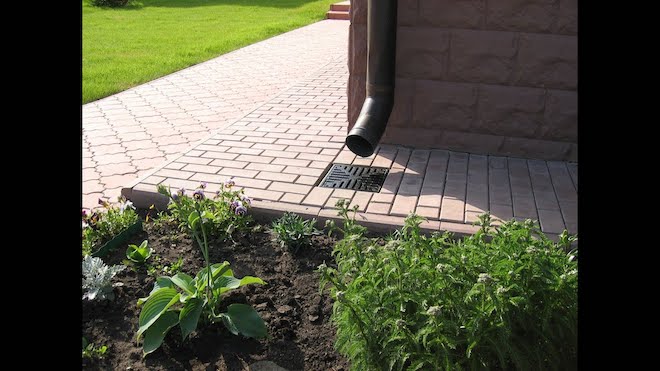

Точечный дренаж

Для того, чтобы талая и дождевая вода не становились проблемой для жителей частных домов, стоит предусмотреть точечный дренаж. Установка такого вида водоотвода предполагается под водосточными трубами, чтобы вода с крыши строения попадала не в грунт, а в специальную систему водоотведения, спасая фундамент, подвал от затопления.

Кроме того, точечный дренаж можно расположить в придверных приямках. Имеется в виду входная дверь в частный дом. В дождливое время года не будут появляться лужи в данном месте.

Лотки для данного типа водоотвода должны быть качественными. Элементы могут быть:

  • пластиковыми;
  • полимерпесчанными;
  • полимербетонными;
  • бетонными.

Все они отлично справляются со своей задачей. Необходимо также предусмотреть решетку, чтобы не засорять систему.

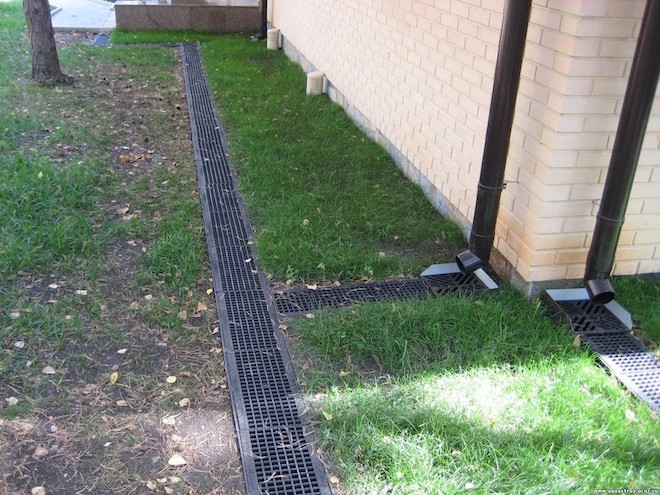

Линейный дренаж

Поверхностный дренаж вокруг отмостки может иметь линейный вид. Этот вариант водоотведения представляет собой систему, состоящую из таких элементов:

  • пескоуловители или песколовки;
  • заглубленных каналов, в которых устанавливаются лотки или гофрированные трубы;
  • решетки над лотками, которые защищают от попадания в дренажную систему мусора;
  • выходы в труды ливневой канализации.

Проектирование поверхностного дренажа вокруг дома

Дренаж цоколя и фундамента в целом обустраивается по проекту, который должен быть составлен грамотным специалистом. Дело в том, что нужно учитывать множество нюансов, индивидуальных особенностей загородного участка. Так, например, нужно заранее знать:

  • какого типа почва на участке и в месте, где планируется строить дренаж;
  • рассмотрение проекта фундамента в различных разрезах;
  • данные топографической съемки участка;
  • расположение всех коммуникаций;
  • точное местоположение значимых объектов;
  • гидрологические данные.

Запроектировать водоотвод фундамента дома правильно – это первый важный шаг на пути к безопасности и комфорту во время нахождения в загородном доме.

Как правильно сделать дренаж фундамента

Дренаж для фундаментной плиты устанавливается по определенным правилам. Основные моменты данного процесса выглядят следующим образом:

  • После раскопки траншеи для будущей системы водоотвода, нужно проложить на дно специальный нетканый материал. Он должен быть уложен с небольшим отступом от фундамента.
  • Потом насыпается небольшой слой гравия. Достаточно всего 10-15 см. Гравий должен быть мытым.
  • Нужно соблюдать уклон с помощью уровня или нивелира.
  • Далее следует установка лотков. Дренажные лотки сверху накрываются прочными решетками. Они фиксируются бетонным каблуком.
  • Решетки накладываются ниже уровня поверхности на 3-5 см. Если со стороны решетки будет брусчатка, то нужно предусмотреть деформационный шов. А если будет почва, то снятый слой ее нужно через несколько дней после завершения работ вернуть на место.

Очень важно проверить работоспособность дренажной системы до начала ее активной естественной эксплуатации.

Надежные способы отвода воды от фундамента дома

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.

Материалы для дренажа

Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.

Давление воды на фундамент с дренажом и без

Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон. Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.

Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы системы.
Кроме того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.

Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.

Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности

  • открытый – создание канав;
  • закрытый – прокладывание дренажных труб;
  • равийный (засыпной метод).

Своими руками наиболее легко выполнить открытый дренаж, в этом случае последовательность действий такова:

Схема открытого и закрытого водопроемника

  • выкапывание по всему периметру канав шириной в полметра и метровой глубиной;
  • подготовка канав: скашивание стенок под угол в 30 градусов.

В канавках будет скапливаться вода, которая впоследствии будет выведена в основную дренажную канаву. Естественно, если участок расположен под наклоном, открытой дренажной системе будет легче сделать отвод воды от дома, так что эффективность её будет гораздо выше.

Закрытый дренаж имеет вид глубокой (полтора метра) траншеи, шириной около 30 см.

Можно выделить следующие правила укладки такого дренажа своими руками:

  1. Труба, отвечающая за отвод воды, должна быть наклонена в сторону наклона естественного стока, или в сторону дренажного колодца.
  2. Дно траншеи плотно застилается щебнем либо песком.
  3. Трубы необходимо обернуть фильтрованным материалом, а после непосредственной укладки в траншею – засыпать их материалом, который в дальнейшем будут водонесущим слоем.
  4. Совершив укладку, все канавы необходимо засыпать грунтом и уложить дёрн.
  5. После обертывания труб специальным материалом, их укладывают на дно и присыпают материалом, который в дальнейшем будет играть роль водонесущего слоя.

Схема укладки закрытого дренажа

Теперь канаву присыпают грунтом и укладывают на место снятый дерн.

Как отвести от фундамента талые и ливневые воды

Чтобы защитить фундамент дома от дождевых и талых вод можно применить отмостку. Отвод воды можно осуществить путём установки вдоль отмостки поверхностных дренажных лотков. Стоит помнить, что в весенний период лотки очень быстро забьются, ведь талая вода будет беспрепятственно бежать по замерзшей земле, не впитываясь в неё.

Устройство отмостки фундамента

Кроме того, ночью температура понизится, вода замёрзнет, её отвод будет невозможен, а лотки станут бесполезны. Использовать устройство из лотков целесообразней в летний период: ливневые воды будут беспрепятственно попадать с газонов прямо в дренажное устройство.
Кроме того, можно своими руками отвести воду практически бесплатно и более эффективно. Этот способ называется создание водоразделов и ландшафтное моделирование.

Для создания водораздела потребуется лишь лопата, грабли и тачка для перевозки земли. Прежде всего, рассчитываются параметры водораздела: форма, длина и ширина. Прямая водораздельная черта проводится на больших территориях: возле частного дома, коттеджа, автостоянки.

Объекты небольших размеров ограничиваются водоразделом в форме дуги, на расстоянии около четырёх метров от начала фундамента. При этом водоотвод осуществляется в кювет или специальный дренажный колодец.

Чтобы отвод воды происходил естественным путём, необходимо делать глубину водораздела выше дна кювета и ниже уровня отмостки на 20 см.

После разметки водоразделов можно приступить к их созданию.

Как сделать водоразделы?

Существует пара способов создания водоразделов:

Устройство водоразделов

  1. Первый способ предполагает выкапывание по дну водораздела канала, наклонённого в сторону кювета. Степень наклона вычисляется при помощи уровня. После этого, необходимо выкопать несколько каналов-маяков, идущих от отмостки и сходящихся воедино в первом канале. После этого между маяками снимается грунт.
  2. Второй способ: для обеспечения водоотвода на дне водораздела, наклоняющегося в направлении от отмостки, снимается грунт. Далее, этот же грунт утрамбовывается за водоразделом, создавая наклон от здания. Дом в итоге будет стоять на незначительном возвышении, дающем хороший водоотвод от фундамента вниз, в кювет.

Усилить водоотвод помогут также газоны, высаженные возле дома.

Если природный луг не препятствует прониканию дождевой воды в грунт, то подросший, крепкий газон способен отвести воду по уклону, так что пропитка происходит лишь на 3-4 см грунта.

Это защитное свойство газона объясняется содержанием в нём плотной волокнистой травосмеси, которая (при корректной газонной укладке) блокирует проникновение воды вглубь.

Как своими руками отвести грунтовые воды от фундамента частного дома?

Фундамент любого дома, а в первую очередь, частного, подвержен негативному влиянию вод грунта. В их составе присутствуют такие компоненты, которые способны разрушить бетонное основание. Даже если дом тщательно гидроизолирован и снабжён опорами, это не гарантирует защиты от влияния грунтовых вод и дальнейшего разрушения. Дать такую защиту, и обеспечить водоотвод может лишь дренаж фундамента.

Устройство дренажа вокруг фундамента дома

Основные этапы создания закрытого дренажа своими руками:

  1. Выкапывание траншеи шириной в полметра и глубиной от половины до полутора метров. Копать следует с наклоном в сторону кювета в который будет сливаться вода.
  2. Засыпка траншейного дна песком и дальнейшая утрамбовка с учетом угла наклона дна.
  3. Укладка на песок дренажных труб (если специальных перфорированных нет, можно сделать их своими руками: высверлив в обычных сантехнических трубах дырочки в секторе 180 градусов).
  4. Присыпка труб сначала крупным, а затем мелким щебнем и утрамбовка слоя земли поверх щебня.
  5. В изгибе водоотвода должен быть установлен смотровой колодец, к которому крепятся трубы с дырочками для водосбора. Трубы должны вести до самых границ участка.

Теперь нужно организовать отвод воды за пределы частных владений:

  • снова роем траншею;
  • делаем уклон и усыпаем песком;
  • кладём трубы без отверстий (здесь уже не нужен сбор воды с газона);
  • засыпаем трубы и укладываем землю и дёрн на место.

Таким образом, дренаж фундамента – это операция, до совершения которой не рекомендуется заниматься непосредственным строительством дома. Дренаж обеспечивает защиту вокруг фундамента, отвод от него избытков влаги и, следовательно, долгосрочность эксплуатации здания.

Как сделать отвод воды от фундамента дома

Фундамент представляет собой основу любого строения, залогом его прочности и долговечности. С течением времени целостность фундамента нарушается – на него воздействуют различные природные факторы. Основной причиной разрушения становится приток талой воды весной и подъем грунтовых вод или стекание дождевой воды. Фундамент мокнет и обрастает плесенью. Влага может подобраться и к стенам здания. Это особенно опасно для деревянных строений.

Этого можно избежать, заранее обустроив отвод воды от фундамента дома. Дренажная система сооружается еще во время возведения дома. Однако ее можно выполнить своими руками и в случае с готовым строением.

Когда необходимо сооружение дренажа

На каждом участке на фундамент воздействуют разные разрушающие факторы. Некоторые из них являются прямыми показаниями к устройству дренажной системы:

  1. Месторасположение участка. Актуальность дренажа тем выше, чем ниже расположен участок.
  2. Качество грунта – на суглинках и глине уровень воды падает достаточно медленно.
  3. Уровень осадков. Чем он выше, тем актуальнее проблема создания водоотвода.
  4. Как глубоко залегают грунтовые воды. Проверить этот показатель достаточно просто. Весной нужно выкопать яму 1,5 метра и проследить, насколько она заполнится водой.
  5. Заглубление других построек на участке.
  6. Если на участке имеются бетонные дорожки, или создан асфальтированный двор, проникновение воды будет затруднено.

При обустройстве дренажа эти проблемы решаются быстро и эффективно.

Виды дренажа

Существует несколько видов дренажа. Каждый из них предполагает знание особенностей сооружения водоотвода от конкретного фундамента.

Поверхностный

К поверхностному дренажу относится ливневая канализация. Ее преимущество заключается в простоте обустройства и доступности для обслуживания. Однако у такой системы имеется существенный недостаток. Поверхностный водоотвод позволяет справляться только с дождевой водой, ему не под силу отвести грунтовую влагу.

Существует 2 типа такого дренажа:

  1. Линейный – для его создания обустраивается система соединяющихся каналов, по которым влага стекает в самое низкое место на участке. Здесь обычно помещают сливной бак. Каналы закрывают решетками.
  2. Точечный – такой дренаж ориентирован на локальные источники влаги. Он достаточно быстро отводит воду от определенной точки н участке.Закрываются отверстия декоративнымирешетками, которые исключают засорение канала. Все точки сбора воды соединены между собой вкопанными в землю трубами. В конечном итоге вся вода попадает в дренажный колодец.

Можно создать комбинированный тип дренажа. В этом случае соединяют линейную и точечную системы.

Открытый

Такой водоотвод включает в себя траншеи, водосборные лотки и желобы. Благодаря открытому дренажу от участка отводится талая и дождевая вода. Инструкция по обустройству открытого дренажа:

  1. Вдоль каждой стороны участка выкопать полуметровую канаву шириной 50 см все траншеи соединяются в одну, общую.
  2. Для беспрепятственного отвода воды в канаве выполняют скос 30 градусов. Уклон создают к главной траншее. Вода самотеком попадает в сливной колодец.
  3. Сверху траншеи необходимо можно закрыть решетками – для безопасности перемещения по участку.
Читать еще:  Выбор фундамента для дома из газобетонных блоков

Основным преимуществом дренажа открытого типа является невысокая стоимость обустройства и достаточно большая скорость работ. Однако при отведении значительного количества воды потребуется сооружать более глубокую линию водоотвода. Недостаток системы – она негативно сказывается на внешнем виде участка.

Закрытый

Такой тип водоотводной системы обладает более эстетичным видом и отличается более сложным обустройством. Каналы в этом случае намного уже, чем в случае с открытой системой. Сверху они закрываются решетками.

Засыпной дренаж

Его применяют в случае, когда участок не отличается большой площадью. В этом случае открытую систему водоотвода выполнять нецелесообразно. Недостатком такого дренажа является невозможность обслуживания системы без предварительного демонтажа.

  • выкопать траншею глубиной 1 метр, учитывая уклон;
  • на дно траншеи уложить геотекстиль;
  • засыпать траншею щебнем или гравием;
  • сверху уложить слой дерна.

Такая система позволит избежать затопления участка. Она достаточно проста в монтаже и экономична.

Глубинный

Если от участка требуется отводить достаточно большое количество воды, необходим глубинный дренаж. Обустройство системы отличается повышенной сложность. Часто применяется такая система на участках с глинистой почвой. Также она подходит для местности с высоким уровнем залегания глубинных вод и в случае расположения участка в низине.

Процесс создания глубинного дренажа достаточно трудоемкий. Перед его обустройством необходимо рассчитать глубину залегания грунтовых вод и количество отводимой воды.

Создание водораздела

Чтобы правильно организовать отвод воды от фундамента, необходимо смоделировать рельеф участка с водоразделом. Если территория отличается небольшим уклоном, такой метод наиболее применим в качестве дренажа.

Низинный грунт изымают, выполняя из него дугообразный бруствер, который должен охватывать строение со стороны возвышения. Насыпь стоит расположить в 4 метрах от здания. Это позволяет обеспечить защиту фундамента от прямого поступления поверхностных вод.

Пристенный дренаж

Совместно с гидроизоляцией этот вариант позволяет надежно защитить фундамент. Такой дренаж способен отводить как поверхностные, так и глубинные воды. Для системы открытого типа выбираются специальные лотки, имеющие решетки. Также в систему устанавливают перфорированные трубы. Закрытая выполнена из обычных труб.

Такая система дренажа предполагает выполнение траншеи вокруг фундамента. В нее и следует укладывать трубы. Чтобы обеспечить полноценную защиту основания, выполняют гидроизолирующий слой. В качестве материалов для фильтрующего слоя выступает песок. В углах помещают резервуары, в которых будет скапливаться вода.

Выполнить пристенный дренаж достаточно просто:

  1. Создать траншею.
  2. В нее засыпать песок (5 см), уложить геотекстиль. Края материала закрепляются сна стенках углубления. Геотекстиль отлично защищает фундамент от заливания водой.
  3. Затем в траншею помещают гравий 5-10 см. Чаще всего выбирают трубы диаметром до 160 мм.
  4. После укладки труб траншея засыпаетсяслоем гравия 30-40 см. Сверху все укрывается оставшейся частью геотекстиля.
  5. Оставшееся пространство заполняют песком, а затем грунтом, который был изъят.

Уклон водоотводной системы составляет 3-4 градуса. Самой низкое место оборудуется сливным бачком и очистными сооружениями. Такая технология выполнения дренажной системы пристенного типа позволяет надежно защитить фундамент.

Заключение

Отвод воды от фундамента позволяет продлить срок его эксплуатации, обеспечить долговечность всего строения. Также правильно созданная система дренажа защищает стены от лишней влаги. Соорудить систему отвода воды своими руками достаточно просто. Для этого понадобится лишь выбрать определенный тип системы.

Как сделать временный водоотвод от фундамента своими руками

Пока на улице светит яркое солнце, стоит летняя жара, эта проблема совсем не тревожит дачников и владельцев загородных домов. Скорее возникает обратная задача — как полить участок. Но стоит только зарядить дождям и вода, капающая с крыши под фундамент дома, заставляет хозяина дома серьезно задуматься. Ведь если так будет продолжаться и дальше, то рано или поздно вода окончательно подмоет фундамент и он треснет со всеми вытекающими последствиями. Но затевать масштабное строительство дренажной системы как-то не планировалось. Это и долго и дорого. Вот бы сделать водоотвод из подручных средств. Чтобы не слишком затратно и чтобы работало. В этой статье будет описан именно такой вариант, проверенный в деле.

Что именно мы будем делать

При написании этой инструкции я исхожу из того, что система стока с кровли уже есть. Имеются желоба и водосточные трубы. Задача — проложить дорогу воде по поверхности земли так, чтобы она не затекала под дом, а уходила куда-нибудь в безопасное место.

Просто у некоторых людей данная проблема решается примерно так:

Это очень неудобная конструкция и плохо выглядит даже как временная мера. Хочется какого-то простого решения, чтобы эффективно и не слишком дорого. Пример: можно подставить под сток ведро или другую емкость. Но мы же понимаем, что как только оно наполнится, то результат будет такой же, как если бы ведра не было.

Правда, вместо ведра можно поставить бочку, но это не всегда удобно. Да и с эстетической точки зрения огромная синяя бочка, да еще и не одна, а по количеству водосточных труб, явно не станет украшением вашего сада.

Давайте думать дальше. Что если сделать вот так:

Если у вас на участке (а еще лучше за участком на ничейной земле) есть низинка, то вода по шлангу может легко уходить из емкости за счет разницы уровней по принципу сообщающихся сосудов. Даже разница высот в полметра даст уверенный напор в шланге.

Единственная проблема — это первоначальный запуск процесса. Для того, чтобы вода в начале своего пути преодолела подъем над краем емкости, надо создать в шланге пониженное давление. Можно потянуть воздух ртом. Через некоторое время вода польется сама по себе.

С одной стороны проблема как будто бы решена. За какое-то время вода действительно вытечет из ведра полностью. Насколько быстро это произойдет, зависит от диаметра шланга и перепада высот. Чем то и другое больше, тем быстрее вытечет вода.

Увы, когда это случится и поток иссякнет, придется запускать процесс сначала — идти на улицу и тянуть воздух из шланга ртом. Или каким-нибудь насосом.

Это не очень удобно. Представьте себе: на улице начался дождь. Вы вышли во двор и запустили процесс слива из всех ведер под всеми стоками. Пока дождь идет достаточно сильно, все работает практически на автомате. Правда, если начнется ливень, то наша система водоотвода «захлебнется». Просто диаметра шланга не хватит, чтобы своевременно уводить всю воду в низину.

С другой стороны, если дождик ослаб, а потом опять пошел сильнее, вам придется снова выскакивать на улицу и запускать процесс слива. Просто потому, что он не возобновляется сам после того, как емкость будет полностью опустошена, а потом снова заполнится. В результате у вас будут полные ведра, а через шланги не прольется ни капли:

Система отводки воды, которую я хотел бы показать, свободна от этого недостатка. Для нее характерен автоматический запуск слива после повторного заполнения приемной емкости.

Я хотел бы показать вам лишь идею. Для этого я буду использовать простые материалы, которые или уже есть у вас в хозяйстве, или их можно легко купить, не затрачивая больших денег.

Если этот подход вам понравится, вы можете модернизировать технологию. Например, использовать более крупные емкости, чтобы иметь запас на случай ливней. Можно использовать стационарно закрепленные шланги. Одним словом, все остальное будет предметом вашего личного выбора.

Что нужно для создания простейшего водоотвода

Нам потребуются следующие вещи:

  • ненужную емкость; я буду использовать ведро от грунтовки,
  • шланг нужной длины,
  • адаптер «садовый шланг — водопровод»,
  • быстросъемный адаптер для садового шланга,
  • две контргайки,
  • две резиновых прокладки.

Вот так будет выглядеть наш набор материалов:

Суть идеи заключается в том, чтобы закрепить черный пластмассовый адаптер (справа вверху на снимке) в нижней части ведра:

Можно пойти еще дальше и «врезать» его прямо в дно, но тогда такое ведро нельзя будет поставить на землю или другую плоскую поверхность. Мы с вами сделаем врезку сбоку.

Действие первое. Берем шуруповерт или дрель и сверлим отверстия:

Если у вас найдется сверло достаточно большого диаметра, можно сразу просверлить отверстие под размер адаптера. Если такого сверла нет, то сначала сверлим отверстия по кругу, а потом ножом прорезаем перемычки. Не стоит стараться сделать отверстие идеально круглой формы. Гораздо важнее освободить срез от заусениц, поднимающихся над плоскостью.

Далее берем две гайки и две прокладки:

и закрепляем пластмассовый адаптер в отверстии в ведре:

На этом главная часть работы закончена. Теперь надо подставить ведро под сток и присоединить к нему шланг с помощью быстросъемного адаптера:

Другой конец шланга помещаем в низинку. Если таковой нет, то само ведро со шлангом надо поставить на какую-нибудь подставку, чтобы обеспечить разность уровней.

Испытания водоотвода

Наливаем некоторое количество воды в ведро. Делаем это не быстро, имитируя реальный поток из водосточной трубы. Через некоторое время вода должна начать вытекать через шланг. Если этого не происходит, значит разница уровней недостаточна и надо или поднять ведро повыше, или опустить шланг пониже. Причем не только самый кончик, а некоторую его часть, организовав при необходимости укладку змейкой с постоянным понижением уровня.

Ваши усилия непременно будут вознаграждены. Вы увидите, как из другого конца шланга вдруг сама собой потекла вода. Это значит, что если когда-нибудь пойдет дождь и ведро под стоком начнет наполняться, вода сама начнет уходить из него через шланг.

Альтернативное решение для конструкции водоотведения

Приведенный выше пример к сожалению, не лишен недостатков. Главным является не совсем плотное соединение быстросъемного адаптера на конце шланга с емкостью для сбора воды. Это соединение предназначено для монтажа поливочных систем и все же «подкапывает». Для полива это не критично, но нам хотелось бы, чтобы вода из водосточной трубы отводилась от дома (или гаража, или бани) полностью.

Более удачное и жесткое соединение позволяет осуществить изделие под брендом Palisad:

C одной его стороны зажим для крепления шланга, другая снабжена стандартной резьбой 1/2» для вкручивания в обычную водопроводную трубу:

Это изделие вполне может быть закреплено в отверстии емкости для воды, в которое в предыдущем варианте был вставлен черный адаптер. Резиновая прокладка по-прежнему очень желательна.

Увы и ах! Стандартные контргайки 1/2», которыми мы пользовались в прошлом варианте, почему-то наотрез отказались накручиваться на резьбу изделия Palisad. Я испробовал две гайки и убедился, что они немного меньше, чем нужно. Конечно, можно было бы прикрутить их насильно, сорвав существующую резьбу и нарезав новую, но я решил пойти иным путем.

Просто скрутил такую же зеленую гаечку с другого изделия под брендом Palisad (я ранее покупал их для других целей), и воспользовался ей для крепления изделия изнутри емкости:

Конечно, это несоответствие стандартам не делает чести фирме Palisad. Но использовав два таких переходника вполне можно достаточно надежно прикрепить шланг к ведру. Что еще более интересно, этот вариант оказывается даже чуть дешевле, чем с двумя металлическими контргайками. Да и надежность такого соединения не подвела. Во время испытательного пролива из места стыковки не протекло ни капли.

Вывод

Когда вы будете делать полноценную железобетонную отмостку для фундамента, вы непременно предусмотрите дренажные лотки. Они гораздо надежнее и увереннее будут решать проблему отведения воды с кровли. Если же вы пока не в позиции тратить большие деньги, а отвести воду от дома все же как-то надо, вы можете использовать это простое решение.

Оно может быть смонтировано за один день, а служить будет не один год. На зиму систему можно разбирать и убирать «с глаз долой», чтобы несознательные граждане не разворовали шланги. Главное то, что такую систему может смонтировать даже домохозяйка, управляющаяся со своим дачным домиком в одиночку.

Автор текста: Виктор Чернов

Защиты фундамента частного дома: просто о сложном

Практически каждый владелец загородного дома но озадачивается вопросом: как отвести воду не только от фундамента дома, гаража, гостевого дома, террасы, но и с участка? Ведь все мы прекрасно знаем, какое негативное влияние на фундамент оказывает влага, вызывая подтопление подвалов, образования плесени и инея, а также осложняет проведение ландшафтных работ вокруг дома.

Для чего нужна защита фундамента Вашего дома и какие нюансы необходимо учесть при выборе и монтаже дренажной системы мы расскажем в нашей статьи вместе с специалистами нашей компании.

Что такое система защиты фундамента и для чего она нужна?

Дренажная система защищает фундамент от негативного воздействия гидростатического давления грунтовой воды, что уменьшает риск её поступления внутрь цоколя. Также дренажная система защищает участок от переувлажнения и заболачивания. Правильно спроектированный и устроенный дренаж выполняет следующие функции:

  • фундамент защищается от сырости, пятен плесени, затхлого запаха и грибка;
  • возле дома не образуются лужи, наледи;
  • конструкция фундамента не разрушается под воздействием влаги, отделочные материалы остаются без повреждений;
  • защита от инея в зимнее время.

Но, прежде чем осуществлять обустройство дренажной системы фундамента, хотим обратить Ваше внимание на несколько важных советов от нашего эксперта, которые следует обязательно выполнить. Ведь все ошибки при проектировании, а также строительстве дренажной системы проявятся не сразу, а спустя небольшой период времени после начала её эксплуатации.

Читать еще:  Расстояние от канализационных труб до фундамента

. Совет эксперта

  1. До начала строительства рекомендуется сделать геологию всего участка, определить почвенный состав грунта, уровень его промерзания, уровень грунтовых вод. Результаты изысканий позволят подобрать оптимальную конструкцию фундамента./li>
  2. Далее, в соответствии с результатами проведенной экспертизы необходимо выбрать подходящий тип дренажа и выполнить проект дренажной канализации (соблюдая действующие нормативные документы региона/населенного пункта). Благодаря проектной службе компании «Стандарптарк» Вы, не тратя лишних усилий и финансовых средств, сможете получить проект, который содержит следующую информацию:
    • Расположение дренажных систем – трассировка труб вокруг зданий и по участку
    • Подключение труб и расположение ревизионных колодцев на плане
    • Расчет дренажной трубы вокруг зданий фундамента и по участку
    • Расчет и подбор систем инфильтрации в грунт – блоки и тоннели для отвода стоков в грунт
    • Профиль сети дренажной канализации по высотным характеристикам в грунте
    • Комплексная ведомость всех элементов труб, колодцев, блоков/тоннелей .
  3. На уже эксплуатируемом участке тип дренажа для защиты фундамента/участка выбирается исходя из размеров зданий и сооружений.

Как работает дренажная система?

Главным элементом в работе дренажа выступают специальные перфорированные (дренажные) трубы различных диаметров с комплектующими. Они укладываются в траншею, выкопанную по периметру здания. Как правило, применяются дренажные трубы, обёрнутые в геотекстиль.Это позволяет защитить дрены трубы от засорения. Для улучшения дренирующей и несущей способности грунта используется щебень.

Грунтовая вода из почвы через перфорированный слой проникает внутрь трубы, после чего по ней отводится в колодцы. Как результат, обеспечивается эффективная защита фундамента благодаря тому, что влага просто не попадает к конструкции дома. Таким образом, вместе с остальными защитными мерами дренаж позволяет полностью исключить попадание влаги внутрь строения.

Что такое «комплексная защита фундамента»?

Комплексная система защиты фундамента достаточно проста и включает следующие этапы:

  • Для начала стены фундамента защищаются от влаги при помощи гидроизолирующего материала, к примеру, битумного праймера.
  • Сверху на специальный клей закрепляется профилированная мембрана. Укладывать ее можно вертикально или горизонтально, соблюдая небольшой нахлёст – так вода не будет просачиваться между швами
  • Нижний край геомембраны стелется на почву, после чего на него устанавливаются трубы системы. Трубы оборачиваются геотекстилем для того, чтоб сверху не образовывался ил.
  • Пространство вокруг дренажа засыпают смесью песка и гравия.
  • Система прокладывается с 1% уклоном в сторону дренажного колодца.
  • Для того чтоб водоотвод можно было почистить в случае необходимости, на его углах устанавливают вертикальные трубы/колодцы, высота которых может достигать уровня отмостки. Процесс чистки производится достаточно просто: нужно пустить в систему поток водопроводной воды.
  • Для отвода от фундамента атмосферных осадков и стоков с кровли применяется поверхностный водоотвод.

Менеджеры компании «Стандартпарк» смогут подобрать необходимую продукцию для Вас, учитывая все технические моменты и финансовые возможности.

С нами Вы сможете без особых хлопот обустроить Ваш участок красиво и надежно, а также продлить строк эксплуатации зданий, которые размещены на нем!

Устройство дренажа вокруг дома и поверхностного водоотвода

Дренаж вокруг дома предотвращает подъем грунтовой воды, отводя ее от фундамента и тем самым защищая его от разрушения.

Система поверхностного водоотвода (ливневая канализация) собирает воду, стекающую с крыши по водостокам, с фасада по отмостке, а также от дорожек, заездов и площадок для автомобилей. За год только с крыши загородного дома стекает до 100м 3 дождевой и талой воды. Если ее не собирать, то вокруг дома образуются лужи, а в минусовые температуры – скользкие наледи. Кроме этого, заводнение и морозное пучение повреждают фундамент дома. Площадь поперечного сечения водосточных труб определяется из расчёта 1,5см 2 на 1м 2 ската кровли.

Устройство дренажа вокруг дома включает следующие основные этапы: 1) формирование утрамбованного дренирующего пласта из гранитного щебня под фундаментом дома толщиной ≥100мм; 2) укладка гофрированных дренажных труб (дрен) d110мм из ПНД (полиэтилена низкого давления) в геотекстиле ниже уровня фундамента под будущей отмосткой с формированием уклона; 3) установка дренажных колодцев на каждом втором повороте системы для технического обслуживания подводящих и отводящих отрезков дренажных труб, например, промывка просвета струей воды из шланга в случае засорения; 4) обратная засыпка дренажной трубы щебнем.

Система поверхностного водоотвода бывает следующих видов: 1) открытая система — линейный поверхностный водоотвод, состоящий из дождеприемников (ливнеприемников), пескоуловителей, лотков (желобов), которые монтируются по краю отмостки; 2) скрытая система (монтируется под отмосткой) — точечный водоотвод, состоящий из воронок, труб, тройников, отводов; 3) комбинированная система (рекомендуемая) — точечный водоотвод собирает дождевую и талую воду с крыши, а поверхностный – с фасада и отмостки.

С помощью воронки отфильтровывается крупный мусор и обслуживается ливневая канализация. Под воронкой для сбора воды с крыши находится муфта под трубу 110. Повороты и разветвления трубопровода делаются при помощи гибких отводов и тройников. Для избежания вмятостей и повреждений трубы точечной ливневой канализации, грунт под трубой тщательно утрамбовывается.

Категорически запрещается выводить дождевую воду в дренажную трубу, т.к. увеличивается вероятность подтопления фундамента или цокольного этажа дома. Дренажную систему и ливневую канализацию укладывают параллельно и под одним углом – около 5мм/м. Если монтируются системы водоотведения от цокольного этажа, то дренаж располагается намного ниже ливневой канализации.

Обе системы соединяются в коллекторном колодце, который снабжен обратным клапаном, предотвращающий попадание воды обратно в дренажную систему.

Далее вода из коллекторного колодца отводится в канаву, водоем. Если нет возможности отвести воду естественным путем с помощью разуклонки, тогда устанавливают насосную систему.

Если грунты на участки водонасыщенные и не позволяют сразу принять большой объем дождевой и талой воды, тогда устанавливают дренажные инфильтрационные тоннели, представляющие собой модульные пластиковые конструкции с большой аккумулирующей способностью – в 3 раза лучше дренажной системы, устраиваемой с использованием песка и гравия. Каждая секция рассчитана на прием около 300л воды и заменяет дренажную трубу длиной 36м или гравий весом 800кг.

Монтаж дренажа и поверхностного водоотвода осуществляется параллельно друг с другом и в комплексе с устройством утепленной отмостки вокруг дома.

Способы отвода воды от фундамента дома

Фундамент – это опора, основание капитального строения. От прочности основы, зависит целостность и долговечность любого здания. Помимо различных аспектов, влияющих на скорое разрушение фундамента, одним из основных негативных факторов, является воздействие как грунтовых, так и внешних (дождь, снег и т.п.) вод. Единственно правильное решение проблемы, создание качественных, заградительных обустройств. Но, чтобы произвести подобные мероприятия, требуется знать и умело применять, самые эффективные способы отвода воды от фундамента дома. Поэтому далее, мы подробно рассмотрим все, наиболее популярные и менее затратные, самые надежные варианты водоотвода от фундамента, жилого строения.

Проблемы с основанием здания, которые возникают от воздействия внешних вод, демонстрируют важность и своевременность операции водоотвода от фундамента дома. Поэтому, дренаж фундамента, требуется произвести еще на стадии возведения всей конструкции. Тщательно продумать обустройство системы водоотводов: рассчитать оптимальный угол наклона и глубину, на которой должны располагаться элементы конструкции. Правильно подобрать, подходящие для дренажа основы, стройматериалы.

Стройматериалы для дренажа

Если соблюдать все проектировочные нормы и использовать только качественные стройматериалы, то качественный дренаж фундамента, можно сделать и своими руками.

Давление воды на фундамент с дренажом и без

Очень важно, еще на стадии проектирования системы дренажа, вычислить нагрузку, которой будут подвержены лотки и дрены. При высокой нагрузке, стройматериалы следует выбрать очень крепкие. К примеру пластик, в этом случае, не подойдет, но прочный бетон, справиться на все 100%. Колодцы, желоба и каналы, из прочного бетона, способны держать вес от 70 до 90 тонн.

Продлить срок службы отводным желобам можно, если использовать защитные решетки из чугуна. Как правило, они надежно закрывают, от внешнего воздействия, все элементы системы. Кроме того, вокруг частного дома, можно обустроить дождеприёмники. Они будут точечно собирать жидкость. Для правильного выбора конструкции и материала, нужно точно знать степень эксплуатационной нагрузки.

Пристенный дренаж – это конструкция, обеспечивающая должный водоотвод. Как правило, состоит из фитингов и специальных дренажных пластиковых труб с перфорацией.

Процесс производства, такой системы прост – трубы укладывают, в заблаговременно подготовленные вокруг здания, наполненные дренирующим слоем, канавки.

Для дренажной конструкции, как правило, используют трубы как с гофрированной, так и с гладкой поверхностью. Гладкость изделия, способствует хорошей пропускной способности, что интенсифицирует отвод жидкости. А вот гофрированная труба, заметно повышает жесткость и, следовательно, прочность.

Дренаж фундамента: разновидности и особенности

Дренаж фундамента, имеет три вида:

  1. Открытый – создание канав;
  2. Закрытый – прокладывание дренажных труб;
  3. Равийный – засыпной метод.

Самостоятельно, наиболее легко соорудить открытый дренаж. В этом случае, последовательность строительных работ такова:

Открытый и закрытый водоприемник

  1. Выкапываем по всему периметру канавы, шириной 0.5 метра и глубиной, не менее метра;
  2. Проводим подготовку канав – скашиваем стенки траншей, под угол в 30°.

В обустроенных траншеях, будет скапливаться осадочная вода, которая впоследствии будет выведена в основную дренажную канаву. Если-же, участок расположен под некоторым наклоном, эффективность открытой дренажной системы, будет гораздо выше.

Закрытый вид дренажа, выполняется в виде траншеи глубиной 0.5 м, шириной 0.3 м.

Можно выделить, следующие правила укладки закрытого дренажа своими руками (самостоятельно):

Схема укладки закрытого дренажа

  1. Отводная труба, должна иметь наклон в сторону естественного стока или дренажного колодца.
  2. Дно канав, плотно застилается щебнем, либо песком.
  3. Трубы рекомендуется обернуть фильтрованным материалом и уложить в траншею.
  4. После укладки труб в траншею – засыпать стройматериалом, который будет играть роль водонесущего слоя.
  5. Далее, все канавы нужно засыпать грунтом и уложить на место снятый дерн.

Как отвести от фундамента талые и ливневые воды

Самые простые и эффективные способы отвода воды от фундамента дома, предполагают минимальные трудозатраты. Один из таких вариантов ‒ это, применить отмостку. Отвести от фундамента талые и ливневые воды можно, путем установки вдоль отмостки поверхностных дренажных лотков. Однако надо понимать, что весной, лотки быстро забиваются. И это логично, потому что талая вода будет бежать по замерзшему грунту, а значит, не впитываться в землю.

Устройство отмостки фундамента

К тому-же ночью, как правило, температура понижается и вода замерзает, а значит, отвод будет невозможен. Словом, подобные лотки становятся бесполезными. Поэтому, использовать устройство из лотков, целесообразней в жаркий период времени и ливневая жидкость будет беспрепятственно попадать с газонов прямо в дренажное устройство.

Помимо этого, можно отвести воду своими руками, практически бесплатно и более эффективно. Подобный способ защиты основания дома, называется создание водоразделов и ландшафтное моделирование. Для создания водораздела, требуется лишь лопата, грабли и тачка. Она понадобиться для перевозки земли. Как правило, в начале производятся расчеты параметров водораздела: форма, длина и ширина. В основном, прямая водораздельная черта, проводится на больших площадях: возле коттеджа, автостоянки и т.п.

Объекты скромных размеров, ограничиваются водоразделом в форме дуги. Оптимальное расстояние от начала фундамента, около четырех метров. Как правило, водоотвод делают в кювет или специальный дренажный колодец.

Чтобы происходил отвод воды естественным путем, нужно делать глубину водораздела выше дна кювета и ниже уровня отмостки на 0.2 м.

Только после качественной разметки водоразделов, можно приступать к их созданию.

Способы отвода воды от фундамента ‒ Как сделать водоразделы?

Существует два способа создания водоразделов:

Устройство водоразделов

  1. Первый вариант , предполагает выкапывание водораздельного канала, с уклоном в сторону кювета. Угол наклона вычисляется, при помощи строительного уровня. Далее, нужно выкопать несколько каналов-маяков, идущих от отмостки и сходящихся воедино в первом канале. После, между маяками снимается, необходимое количество грунта.
  2. Второй способ , обеспечивает водоотвод на дне водораздела. В направление от отмостки, снимается грунт. Далее, выкопанный грунт, утрамбовывается за водоразделом, создавая наклон от здания. Словом, частное строение будет стоять на незначительном возвышение. Такое обустройство, дает хороший водоотвод от фундамента дома вниз, в кювет.

Заметно усилить водоотвод помогают так-же газоны, высаженные возле постройки.

Как правило, природный луг не препятствует прониканию дождевой воды в грунт, а вот подросший, крепкий газон ,способен отвести воду по уклону ‒ проникновение влаги происходит лишь на 3-4 см грунта.

Хорошее защитное свойство газона, формируется плотной волокнистой травосмеси. Она, при корректной газонной укладке, блокирует проникновение влаги, глубоко внутрь почвы.

Как отвести грунтовые воды от фундамента частного дома своими руками?

Фундамент любого здания, в первую очередь частного, подвержен негативному влиянию грунтовых вод. В составе такой жидкости, присутствуют компоненты, которые способны быстро разрушить бетонное основание. Да-же, если капитальное строение тщательно гидроизолировано и снабжено опорами, это не гарантирует должную защиту, от влияния грунтовых вод. Дать полную, эффективную защиту основания ‒ обеспечить качественный водоотвод, может лишь дренаж фундамента.

Устройство дренажа вокруг фундамента дома

Основные этапы работ, при создание закрытого дренажа своими руками (самостоятельно):

  1. Сооружаются траншеи, шириной в 1.5 и глубиной от 0.5 до 1.5 метров. Копать следует с уклоном, в сторону кювета, куда сольется лишняя влага.
  2. Засыпается траншейное дно песком и утрамбовывается, соблюдая требуемый угол наклона.
  3. Укладка на песок дренажных труб. Если таковых нет, можно сделать их своими руками, высверлив в обычных сантехнических трубах, в верхней части, дырки.
  4. Присыпка труб в начале крупным, а после мелким щебнем. Засыпка, поверх щебня и утрамбовка грунта.
  5. В изгибе водоотвода, устанавливается смотровой колодец. Далее, к нему крепятся трубы, с дырочками для водосбора. Трубы желательно вести, до самых границ участка.

Теперь необходимо организовать качественный отвод воды, за пределы частных владений:

  • Снова копаем траншею;
  • делаем нужный уклон и засыпаем песком;
  • трубы кладем без отверстий (здесь уже не требуется сбор влаги с газона;
  • засыпаем трубы, укладываем и утрамбовываем землю, а после, дерн на место.

Таким образом, дренаж фундамента дома – операция, для совершения которой, вовсе не требуются профессиональные навыки в строительной отрасли. Качественный дренаж основания, обеспечивает должную защиту фундамента, необходимый отвод избыточной влаги, а следовательно, заметно увеличевает долговечность капитального строения.

Дренаж фундамента дома

Важность дренажа фундамента дома

Близлежащие грунтовые воды, их постоянное действие на фундамент негативным образом сказываются на конструкции в целом. Это приводит к нарушению гидрологического режима: вода, просачиваясь через кладку, попадает в подвальное помещение, повышается уровень расположения блоков фундамента, что приводит к просадкам грунта и увеличению сдвигов конструкции, особенно во время сезонного таяния.

Во избежание вышеописанных проблем необходимо позаботиться об установке дренажной системы.

Функции дренажа

Задача, которая ложится на дренажную систему – это сбор и отведение лишней влаги от объекта. В зависимости от условий местности, дренаж сооружения производится для решения таких проблем:

  • отведение грунтовых вод;
  • отведение вод, выпавших в виде осадков.

Эффективная дренажная система способствует своевременному осушению грунта, что благоприятным образом сказывается на общем сроке эксплуатации дома, конструкции.

Основной принцип работы дренажа

Принцип действия дренажной системы достаточно прост: выкапывается канал дренажной системы (водосборная траншея), куда добавляется водосток – труба. Через нее и будет отводиться вода в специально для этого предназначенное место.

Канал дренажа в обязательном порядке заполняется щебнем вокруг трубы, а также укладывается слой геотекстиля для предотвращения просыпания более мелких частиц. Уложенную в щебень трубу засыпают крупным песком или уплотненным суглинком и восстанавливают плодородный слой грунта.

Обустройство дренажной системы предусматривает наличие дренажного колодца для сборов водосточных вод.

Схема дренажа дома

В классическом понятии дренажная система – это искусственное осушение грунта путем сбора подземной влаги и воды, которая образовалась в результате осадков. Для этих целей используют организованную систему инженерных сооружений:

  • траншеи;
  • дрены;
  • водоприемные колодцы;
  • насосы и так далее.

Современный дренаж фундамента обустраивается из модульных каналов, основное предназначение которых – это сбор, отвод воды различного происхождения, в том числе паводковой воды и воды с крыш. Через ливневую канализацию все воды отводятся за зону участка в специальный колодец.

Обустройство дренажной системы происходит соответственно проекту, который разрабатывается с учетом гидрологических и инженерных характеристик участка, где определяются следующие технические моменты.

  1. Схема расстановки труб, различных колодцев и прочих элементов.
  2. Диаметр труб, уклон их на местности, глубина расположения в грунте, общее расположение.
  3. Определение размеров всех составных элементов, а также нужных материалов для строительства.

При проектировании системы дренажа учитываются различные факторы, в частности рельеф участка, состав грунта, расположение объекта на рельефе, возможность повышения уровня грунтовых вод, количество осадков и прочие моменты.

Дренажные колодцы

Назначение дренажного колодца в дренажной системе

Дренажный колодец – важный и обязательный элемент дренажной системы. Инженерная конструкция представлена емкостью для сбора воды, которая заглублена в почву. Одна система может иметь несколько таких сооружений, что зависит непосредственно от размера местности, ее характеристик и геологических условий.

Какие бывают дренажные колодцы?

В зависимости от возложенных задач, обязанностей на дренажные колодцы, они делятся на несколько видов.

  1. Коллекторный колодец или приемный. Предназначение – сбор влаги со всего участка.
  2. Смотровой колодец или инспекционный. Предназначение – надзор за функционированием системы и организация доступа к трубам.
  3. Поглотительный колодец или фильтрующий. Предназначен для сбора воды в случае отсутствия возможности организации отведения жидкости в другие места водосбора. Служит для отвода вод в глубокие грунтовые воды.

Коллекторный колодец

Назначение коллекторного колодца в дренажной системе

Коллекторный колодец – это последний элемент в общей дренажной системе. Предназначен для сбора влаги со всего участка. Конструкция колодца довольна простая и состоит из трубы с дном.

Собранная вода в колодце может быть использована для полива и различных технических целей, а также может быть откачана в водоем, канализацию или овраг.

Какие бывают коллекторные колодцы?

Коллекторные колодцы производятся из бетона или пластика. Бетонная конструкция монтируется из бетонных колец различного диаметра и высоты. Преимущество такого сооружения – это практичность и долговечность, однако его установка требует больших трудовых затрат.

Этапы работ по устройству дренажной системы

Первый этап обустройства дренажной системы – это изыскательные работы и составление плана, а также выбор строительных материалов.

Этапы работ по обустройству дренажной системы выглядят следующим образом.

Обустройство траншеи

  1. Подготовка траншей для укладки труб.
  2. Наполнение траншеи гравием или щебнем.
  3. Укладывание труб.
  4. Обустройство подушки из гравия либо щебня той же высоты.

Монтаж трубопровода

Каждую трубу необходимо обернуть геотекстилем для предотвращения засорения перфорации в будущем. Поэтому сначала настилается ткань, затем укладывается гравийная подушка, трубы, соединенные фитингами, повторный слой из гравия или щебня. После монтажа трубопровода его необходимо накрыть геотекстилем.

Грамотное проектирование и правильное выполнение работ важно, чтобы дренажная система прослужила не одно десятилетие, не нуждаясь в частом уходе. Для поддержания должного функционирования системы в целом достаточно раз в десятилетие промывать трубы, используя мощный насос, подключенный к обеим сторонам дренажной системы поочередно.

Другие полезные статьи

Гидроизоляция в различных климатических условиях 20.09.2019

Гидроизоляция сложных поверхностей 08.07.2019

Оборудование для нанесения жидкой резины 08.07.2019

История жидкой резины в России 08.07.2019

Пирог инверсионной кровли 08.07.2019

Применение жидкой резины 08.07.2019

Получите консультацию от ведущего инженера
с опытом реализации успешных проектов по России в течении 15 лет.

Заполните 1 поле справа
и специалист свяжется с Вами в удобное для Вас время

Заполните 1 поле ниже
и специалист свяжется с Вами в удобное для Вас время

Все о дренаже фундамента: от выбора до реализации

Выполнятся дренаж фундамента, чтобы избежать подтоплений дома в результате чрезмерных осадков, паводков, таяния снега. Излишняя влага является разрушительной для бетонных оснований. Прокладка дренажа около отмостки будет эффективной только в случае правильного выбора системы дренирования, грамотного проектирования и выполнения монтажных работ.

При отсутствии дренажа цокольного этажа или неправильном монтаже дрен со временем на стенах дома, цоколе, подвальных помещений появится грибок и плесень. Дренаж под фундамент предусматривает комплекс мероприятий, после выполнения которых, исключается водонасыщение грунтов на участке возле дома.

Когда необходим дренаж фундамента

Дренирование участка необходимо выполнять при следующих условиях:

  • дом расположен на суглинистых или глинистых грунтах;
  • когда фундамент заглублен на 130 см от уровня земли;
  • когда вода не уходит в результате большого количества выпавших осадков, быстрого таяния снега в период весеннего паводка;
  • на участке наблюдается высокий уровень грунтовых вод;
  • вблизи дом находится болотистая местность, водоемы (озера, реки);
  • при наличии капиллярной влаги;
  • строение расположено в низине.

Неблагоприятным моментом для незаглубленных и плитных оснований является пучинистость почвы. Такое явление наблюдается в зимний период при промерзании верхнего слоя грунта. Если вода попадет под основание, то при низкой температуре она превращается в лед. Влажный грунт в замерзшем состоянии имеет свойство расширяться в соотношении 1 к 10.

Только, выполняя дренаж фундаментной плиты, можно избежать деформационных изменений в слоях почвы. Делается прифундаментный дренаж по определенной технологии, которая отличается в зависимости от выбранного варианта.

Важно! Нельзя допускать, чтобы грунт под плитным фундаментом промерзал. Это отрицательно сказывается на состоянии бетонного основания. В результате движений вспученного грунта вверх и вниз происходят постоянные колебания в плите, приводящие к образованию трещин и расколов.

Виды поверхностного дренажа фундамента

Выполняется дренаж для отвода воды от фундамента несколькими способами. Каждый вариант имеет свои особенности. Распространенными являются точечный водоотвод фундамента дома, поверхностный дренаж под отмосткой, мягкая отмостка. Рассмотреть следует каждый вариант по отдельности.

Точечный

Дренажная система для фундамента точечного типа способна обеспечивать залповый сброс воды во время сильного дождя и быстрого таяния снега на крыше. Вода, стекающая по желобам и трубам, направляется в дренажную канализационную систему.


Точечный дренаж под цокольный этаж имеет следующие особенности:

  • существенно сокращается объем земляных работ, связанных с укладкой труб или лотков по всему периметру здания;
  • точки приема, располагаясь в отмостке, у входа в здание, на газонах, становятся практически не видимыми, поэтому не нарушается ландшафтный дизайн придомовой территории;
  • не создается препятствий для свободного перемещения садовой техники вдоль здания, при наведении порядка на газоне.


Точечный дренаж под фундаментной плитой состоит из основных элементов:

  • Чугунные дождеприемники — прочные короба прямоугольной формы высокой пропускной способности. Из недостатков — значительный вес.
  • Пластиковые водоприемные устройства отличаются небольшой массой, удобные для монтажа, обладают высокой механической прочностью.
  • Ливнеприемники обладают хорошей пропускной способностью, функционируют в залповом режиме сброса воды. Дренаж фундамента ливневка устанавливается в местах, где находятся вертикальные трубы кровельной водосточной системы.

Все изделия оснащены отводами и пескоуловителем, к которым подключается ливневая канализация и дренаж фундамента. Модули соединяют одновременно несколько точек приема воды, которая стекает по трубам в накопительный и дренажный колодцы.

Точечный дренаж цоколя закрывается декоративными решетками, что исключает засорение водосточной системы. Благодаря этому эксплуатация дрен становится практичной и безопасной, так как через мелкие отверстия не попадает крупный мусор и листья.

Важно! Перед разработкой проекта точечного дренажа под фундаментом дома желательно владеть информацией о количестве осадков в данном регионе. Это даст возможность создать водоотвод с соответствующей пропускной способностью.

Поверхностный

Как сделать дренаж фундамента дома поверхностным способом? Такая система состоит из лотков и пескосборников. Благодаря проложенному под плитный фундамент дренажу осуществляется отвод дождевой воды от основания дома. Прокладывается дренаж вокруг отмостки по периметру дома. Система незаменима в период паводков, когда выпадает большое количество осадков и при обильном поливе газонов.

Мягкая отмостка

Для защиты фундамента может применяться самый простой по устройству дренаж мягкая отмостка, которым пользовались, когда не было современных технологий. Для усиления теплоизоляционных показателей отмостка утепляется пеноплексом, пенопластом, вспененным полиуретаном. Каждый материал имеет свои физико-технические особенности, поэтому выбирать следует внимательно.

Проектирование поверхностного дренажа вокруг дома

Не сложно устанавливать поверхностный дренаж вокруг дома с отмосткой своими руками. Но желательно воспользоваться консультацией и советом специалистов, как делать дренаж в отмостку вокруг дома. Каждый участок отличается ландшафтом и требует индивидуального подхода.

Проектируется дренаж ленточного фундамента и любого другого основания согласно строительным нормам и правилам (СНиП). Разрабатывается план расположения отдельных элементов системы: накопительных и дренажных колодцев, лотков и труб. Рассчитывается угол наклона дренажной магистрали в соответствии с рельефом участка.

Чтобы качественно выполнить дренаж вокруг фундамента специалисты пользуются:

  • информацией о гидрогеологических и геологических особенностях территории;
  • сведениями о состоянии грунта;
  • планом с нанесенными контурами построек, имеющихся на участке;
  • схемой с указанием глубины фундамента здания в разрезе;
  • топографической картой рельефа участка с уклонами, возвышенностями и перепадами.

На основании полученной информации разрабатывается детальная схема дренажа мелкозаглубленного фундамента или других оснований. Проектируя дренаж мелкозаглубленного ленточного фундамента, обязательно учитывается почвенный состав: песок, глина, суглинки. Для каждого варианта требуется правильный выбор материала фильтрации:

  • в песчаном слое применяется геотекстиль и щебеночная засыпка;
  • в глинистом не задействуется фильтрующий материал, выполняется засыпка щебеночным слоем толщиной 20 см;
  • в суглинистом обустраивается фильтрация из геотекстиля.

Внимание! На основании разработанного проекта производятся расчеты, составляется смета на строительные материалы и выполнение монтажных работ.

Как правильно сделать дренаж фундамента

Технология создания дренажной системы зависит от вида — точечная или поверхностная. Необходимо знать, на каком расстоянии делают дренаж фундамента. В основном эти параметры зависят от ширины отмостки.

Работы выполняются в следующей последовательности:

  • Сначала выкапываются канавы под лотки и траншеи под трубы ПВХ, идущие к дренажному колодцу.
  • На дне канавы делается «подушка» из бетона толщиной не менее 10 см.
  • Укладываются лотки и соединяются между собой специальными замками.
  • По бокам лотки укрепляются бетоном.
  • Каждый канал подводится к пескосборнику, образуя единую систему дренирования.
  • Лотки и пескоуловитель закрываются декоративными решетками.

Точечный дренаж предусматривает установку дождеприемников в местах выхода труб водосточной системы. Дождеприемники подсоединяются к трубам, ведущим к дренажному колодцу, образуя единую магистраль.

Поверхностный дренаж фундамента глубиной и шириной делается под параметры устанавливаемых лотков. На дне канавы и с каждой стороны оставляется по 10 см для заливки бетона. Лотки накрываются решетками. Создавая дренаж плитного фундамента, необходимо соблюдать уклон канавы — понижение на 1-2 см осуществляется на отрезке в один погонный метр.

Также необходимо знать, как правильно сделать дренаж фундамента мягкой отмостки:

  • на ширине 60-80 см от цоколя по предварительно натянутому шнуру копается траншея глубиной 30-40 см;
  • для создания гидрозамка дно канавы заполняется глинистым грунтом без примесей — слой 10-15 см, глина хорошо утрамбовывается;
  • делается гидроизоляция дренаж фундамента материалом гидроизолятором с запуском на стену 10-15 см;
  • на гидроизоляцию засыпается песок, поверх стелется геотекстиль, выступающий надежной прослойкой между песком и щебнем;
  • траншея засыпается щебнем слоем в 15 см;
  • делается еще один слой геоткани;
  • опять слой песка;
  • завершающим покрытием выбирается любой сыпучий материал, например, разноцветная гранитная крошка разной фракции

В комплекс работ по дренированию участка включается дренаж дома с отмосткой под ключ, а также гидроизоляция и дренаж фундамента. Специалисты выполняют подобные работы быстро и качественно, с соблюдением всех строительных требований.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
