Как определить ширину фундамента дома

Ширина фундамента для дома из газобетона

Фундамент — несущая конструкция, воспринимающая нагрузку от дома из газобетонных блоков. Требования к основаниям зданий и сооружений, а также нормы их проектирования и расчетов содержат СП 50-101-2004. Газобетон — относительно легкий стеновой материал, поэтому несущая способность фундамента в целом на 30% меньше, чем для аналогичного по площади строения из кирпича. Основные параметры любого основания: глубина залегания и геометрические размеры. Глубина заложения подошвы основания под газоблочный дом в Москве и Московской области, как правило, принимается равной уровню промерзания грунта +0.1 метр. Размеры конструкции в каждом случае рассчитываются индивидуально.

Виды фундамента под дом из газобетона

Для коттеджа, стены которого выполнены из газоблока и облицованы керамическим кирпичом или оштукатурены, применяют три типа фундаментных конструкций: ленточная, плитная, свайно-ростверковая. Каждый тип имеет свою сферу применения, конструктивные особенности, преимущества и недостатки.

Ленточный фундамент

Представляет собой бетонную армированную ленту, которая проходит под несущими стенами. По глубине залегания может быть мелкозаглубленным — подошва располагается ниже уровня земли на 0.2 метра, среднезаглубленным — до уровня промерзания грунта. Выбор глубины заглубления зависит от типа грунта: чем стабильнее, тем меньше заглубление, от этажности дома: чем меньше масса дома, тем меньше фундамент требует заглубления. Глубокозаглубленные основания, залегающие ниже глубины промерзания, под газоблоковый дом делают только в исключительных случаях.

По конструктивному исполнению ленточное основание под газобетон может быть:

  • монолитным — бетонируется непосредственно на стройплощадке путем заливки арматурного каркаса бетонной смесью;
  • сборным — собирается на стройплощадке из готовых ж/б блоков по ГОСТ 13580-85, связанных между собой цементированием.

Такой тип основания может применяться на среднестабильных и стабильных грунтах. Под фундаментной лентой обязательно делается гравийно-песчаная подсыпка. При необходимости обустраивается дренажная система. Для снижения сил морозного пучения конструкцию следует теплоизолировать.

  • простота монтажа;
  • высокая несущая способность;
  • низкая себестоимость;
  • прогнозируемая усадка;
  • возводится на любых стабильных грунтах.
  • бетонные и земляные работы.

Монолитно-плитный фундамент

Представляет собой плиту из железобетона, на которой возводится строение из газоблока. Такой тип основания под газоблоковый дом применяется на нестабильных грунтах и плывунах. Для других типов грунтов делать плиту нецелесообразно. Для предотвращения появления трещин от действия сил морозного пучения под монолитной плитой обязательно устраивается эффективный дренаж. Бетонирование плиты выполняется на подготовленную подушку из песка и щебня. По конструктивному исполнению фундаментная плита бывает:

  • плавающая — незаглубленная ж/б плита, расположенная на поверхности грунта;
  • «шведская плита» — мелкозаглубленная плита, которая бетонируется на слой утеплителя для предотвращения морозного пучения;
  • заглубленная — подошва плиты заглубляется ниже уровня промерзания земли.
  • высокая несущая способность;
  • возможность устройства на нестабильных грунтах;
  • равномерное распределение нагрузки;
  • устойчивость к деформациям.
  • большой объем бетонных и земляных работ;
  • высокая себестоимость;
  • требует сложного расчета.

Свайно-ростверковый фундамент

Состоит из двух конструктивных частей: 1) свайного поля; 2) железобетонного ростверка. Применяется на плавучих, илистых грунтах, а также в районах с сильными перепадами высот. Для свайного поля выбираются винтовые или буронабивные сваи. Лента ростверка — монолитно-бетонная.

  • небольшой объем земляных работ;
  • устойчивость к деформациям;
  • высокая сейсмическая устойчивость.
  • высокая себестоимость;
  • обязательно нужна связка между сваями и ростверком.

Как правильно выбрать фундамент для дома

Тип основания для газобетонного коттеджа или дачи выбирается на этапе проектирования. При выборе учитывается:

  1. Планируемая нагрузка на фундамент, в том числе снеговая.
  2. Геологические и гидрогеологические сведения, полученные в ходе инженерных изысканий.
  3. Наличие подвала, цокольного технического этажа.
  4. Условия на строительной площадке и в районе застройки.
  5. Технико-экономическое обоснование.

В большинстве случаев для дома из газобетона выбирается монолитный плитный фундамент.

Какая ширина фундамента для дома из газобетона

С плитным фундаментом все понятно: его ширина, длина и высота рассчитываются, сходя из нагрузок, которые будут на него действовать и условий эксплуатации.

Для ленточного основания ширина определяется в соответствии с СП 22.13330.2011. Норматив указывает, что для предотвращения чрезмерного давления сооружения на фундаментную конструкцию ширина ее стенок должна быть не меньше ширины несущих стен строящегося здания. Для тяжелых зданий лента фундамента всегда шире, чем несущая стена, например для дома из кирпича – минимум на 10 см.

Газобетон — легкий стройматериал, оказывающий небольшую нагрузку на монолитную ленту, поэтому ширина основания определяется так:

Ширина ленточного фундамента = ширина несущей стены + ширина облицовочного слоя.

Пример: Ширина блока газобетона 375мм + ширина облицовочного кирпича 120мм + 40мм — вентиляционный зазор. Итого ширина ростверка (ленты) должна быть 535мм.

Если газобетонные стены не планируется облицовывать кирпичом, то ширина основания будет равна ширине несущей стены. Для одноэтажных домов на стабильных грунтах допускается даже делать фундаментную ленту по ширине меньше, чем несущая стена. В этом случае блоки свешиваются с внешней стороны основания, но не более чем на 1/3 от своей ширины.

При ленточном основании кладку газоблоков рекомендуется выполнять по цоколю. Это защитит газобетон от намокания, так как газоблок относится к материалам с высоким влагопоглощением.

Как рассчитать минимальную ширину фундамента

Для расчета минимальной ширины фундамента под газоблок используется формула:

B = 1.3хР/(LхRо)

где: 1.3 — коэффициент запаса прочности по СНиП; Р — веса дома из газобетонных блоков (кг) с учетом снеговой нагрузки; L — длина монолитной ленты (см), Rо — сопротивление грунта (кг/см2) по ГОСТ 19912-2012.

Пример: одноэтажный дом из газобетонных блоков с нагрузкой на фундамент 360 тонн, с пятью несущими стенами длиной 10 метров возводится на песчаном грунте. Используя формулу, рассчитаем ширину фундамента: В = 1.3 х 360 000/(5000 х 4.0) = 25 см. Это минимальная ширина фундамента под конкретный дом из газобетона без облицовки кирпичом.

Аналогично выполняется расчет для ростверка свайно-ростверкового фундамента. Так как ростверк берет на себя только часть нагрузки, а остальную воспринимают сваи, то расчет проводится для обеих частей: сначала общий, потом для свай. Разность полученных значений и будет нагрузкой, которая действует на монолитный ростверк. Расчет ширины выполняется именно для этой частичной нагрузки.

Как подобрать глубину и ширину ленточного фундамента

Выбор вида фундамента при строительстве дома, особенно двухэтажного – весьма ответственное мероприятие, и выбор верного варианта – многофакторная и сложная задача. Однако, некоторые частные застройщики делают выбор, опираясь исключительно на ценовой фактор. Очевидно, что фаворитом при таком подходе будет ленточный мелкозаглубленный фундамент.

Но далеко не всегда этот тип фундамента подходит и целесообразен. Руководствуясь только ценой и не обращая внимания на другие факторы, можно уже в недалеком будущем столкнуться с такими проблемами, как перекос основания в результате высоких нагрузок, трещинами на стенах, и как следствие необходимостью усиливать фундамент, а то и вообще делать все с нуля.

Думаю, не стоит говорить, что стоимость этого мероприятия очень больно ударит по любому бюджету, поэтому перед началом стройки необходимо:

  • провести исследование грунта на участке;
  • определиться с материалом для стен дома (стена из кирпича будет весить намного больше, чем стена из бруса, и уж тем более каркасная).

От результатов зависит правильный выбор типа фундамента, его ширины и глубины заложения.

Сбор исходных данных. Инженерно-геологические изыскания

Чтобы быть уверенным в точном анализе типа грунта и правильности выбора фундамента дома из бруса, лучше всего заказать проведение инженерно-геологических изысканий в специализированной фирме. Её специалисты смогут сделать правильное заключение о несущей способности грунта, его склонности к вспучиванию и других характеристиках. После исследования они выдадут письменное заключение с рекомендацией относительно подходящего основания.

Чтобы сэкономить средства можно провести исследование самостоятельно. Для этого нужно:

  • пробурить на участке несколько скважин (минимум 4 — по одной на каждом углу будущего дома);
  • во время бурения замерять слой плодородной почвы, который будет сниматься перед рытьём траншеи;
  • взять образцы грунта с каждых 30 см скважины;
  • измельчить до однородной фракции каждый образец;
  • залить водой, перемешать и дать отстояться;
  • песок быстро осядет на дно, а глина остаётся в виде суспензии несколько часов.

Зная объем образца, разведенного в воде, можно более-менее точно определить процентное соотношение разных видов почв (о них чуть ниже).

Ещё один способ визуальной оценки грунта – скатать из него ладонями колбасками. Если преобладает песок, колбаски будут рассыпаться. А если много глинистых пород, колбаски будут эластичными, а после высыхания – очень твёрдыми. Илистые почвы скатываются в колбаски, но очень хрупкие после высыхания.

Преобладание глинистых пород говорит о том, что зимой грунт будет вспучиваться и оседать весной. В Московской области преобладают именно глинистые почвы и суглинки, что нужно учитывать при выборе глубины и ширины фундамента, особенно при возведении двухэтажного дома (из бруса, пеноблоков или кирпича – не суть важно).

Виды грунтов и уровень грунтовых вод

Грунт можно разделить на несколько типов:

  • Скальные и каменистые. Наиболее стабильны, не вспучиваются;
  • Хрящеватые, состоят из смеси камней, песка и глины;
  • Песчаные, преобладает крупный песок, хорошо утрамбовывается и не задерживает влагу;
  • Глина водянистая, сильно склонна к пучению. При закладке фундамента требуется убирать большой объём земли и закладывать песчаную подушку;
  • Супеси и суглинки. Это смесь глины с песком. Такой грунт имеет все отрицательные свойства глинистого грунта;
  • Торф. Впитывает большое количество воды. Уровень залегания грунтовых вод в местах с торфяниками очень близко к поверхности;
  • Болотистые представляют собой неоднородную смесь из песчаника, глины и торфа. Плотность грунта и его влажность также неоднородна.

От степени влажности грунта зависит его несущая способность, то есть, какой вес постройки он может выдержать.

Знать уровень залегания грунтовых вод на своём участке важно, чтобы правильно выбрать необходимую глубину, на которую нужно будет копать траншею для закладки фундамента дома.

Если взять Московскую область, уровень грунтовых вод может подниматься на высоту до одного метра от поверхности. Учитывая это, наилучшим решением для небольшого одноэтажного дома будет делать мелкозаглубленный ленточный фундамент. От подвального помещения под домом лучше отказаться.

Какой глубины заложения должно быть основание?

Глубина заложения фундамента рассчитывается для каждого проекта индивидуально и зависит от таких факторов:

  1. Геологические свойства участка.
  2. Рельефа и глубина промерзания.
  3. Предположительный вес и площадь будущего дома.
  4. На какой глубине проложены коммуникации на участке.

Основание в любом случае нужно делать ниже границы промерзания и выше уровня грунтовых вод. В Московской области это 1.35 м при суглинистом типе почвы и 1.7 м на песчаном грунте. Основание дома должно опираться на слои грунта, способные выдержать вес одноэтажного или двухэтажного дома из пеноблоков или бруса.

Здание должно стоять на строго горизонтальном основании. Если рельеф участка не идеальный, возможно, придётся копать траншею для заложения основания с участками различной глубины.

В случае если по проекту нужно оборудовать подвал под строением и тип грунта это позволяет, глубину ленты нужно делать такой, чтобы она образовывала стены подвального помещения.

Еще один вариант – использование мелкозаглубленного ленточного фундамента, о котором речь пойдет ниже.

Глубина заложения мелкозаглублённого ленточного фундамента

Мелкозаглубленный ленточный фундамент – один из наиболее распространенных видов фундаментов при строительстве дач и небольших одноэтажных домов, в том числе в Московской области. Этот тип основания требует меньших финансовых затрат, их проще делать, чем глубокозаглубленные, так как при возведении не нужно копать глубоких траншей.

Ленточный фундамент мелкозаглубленного типа запрещено делать на органических грунтах типа торфа и илистой почвы.

Такие конструкции выстраиваются практически на поверхности земли, что исключает негативное воздействие сезонного вспучивания. Армированный горизонтальный контур в виде ленты принимает на себя воздействия, возникающие при движении грунта.

Делать подобные фундаменты лучше всего на песчаной подушке из послойно утрамбованного песка. Толщину подушки делают около 20 см. Используют такое основание для построек из клееного или обычного бруса, оцилиндрованных брёвен, пеноблоков. Часто на них строят дома по каркасно-щитовой технологии. Отлично подходит также для бань, хозблоков и летних кухонь.

Глубина заложения составляет:

  • 30–50 см для лёгких нежилых построек;
  • 60–70 см для одноэтажного дома (деревянного или из пеноблоков), имеющих небольшой вес.

Ширина и высота основания

Минимальная ширина ленты должна быть не меньше ширины стены, которая на него опирается. Учитывается общая ширина пеноблоков, вместе с утеплителем, внешней и внутренней отделкой. Лучше сделать ширину основания на 10–15 см больше планируемой толщины стены.

Читать еще:  Как сделать опалубку для фундамента

Высота фундамента над землей = ширина фундамента х 4

Надземная часть ленточного фундамента не должна быть больше подземной части. Высоту надземной части обычно делают меньше подземной части либо одинаковой.

Если сделать основание ленты шире, чем верхнюю часть, можно существенно увеличить её несущую способность. В таком случае она выдержит вес двухэтажного дома из пеноблоков или бруса.

Заложение основания для любого дома, будь он из пеноблоков, кирпича, дерева или других материалов – дело очень ответственное. Но если сделать правильные расчеты, можно будет не переживать за долговечность постройки.

Строительство деревянных домов,
бань, беседок | 2020

  • График работы

пн-пт: 11:00-20:00
сб-вс: по записи

Москва, ул. Мневники,
д. 3, корп. 1, офис 505

Как рассчитать фундамент под кирпичный дом

С типом фундамента мы определились, те, кто читал предыдущие статьи, помнит, что по всем параметрам, идеальным вариантом для нашего дома стал ленточный заглубленный фундамент. Сегодня мы поговорим о глубине его заложения, толщине и других не менее важных параметрах.

Содержание статьи:

Глубина заложения фундамента под кирпичный дом

Так как фундамент ленточный заглубленный, основным критерием в выборе глубины заложения является глубина промерзания грунта в регионе, где строиться дом, а также уровень грунтовых вод (УГВ) и тип грунта.

В нашем регионе глубина промерзания грунта чуть больше 1 метра, в связи с чем, фундамент решено было углубить на 1,10 м.

Но не всегда бывает все так гладко. Иногда УГВ расположен высоко, иногда грунт оставляет желать лучшего, ну и очень часто бывает так, что глубина промерзания грунта в регионе высока, в связи с этим и значительно увеличатся расходы на ленточный фундамент.

Для того, чтобы правильно произвести расчет глубины заложения ленточного фундамента, предлагаю ознакомиться с соответствующей статьей на этом сайте. Там подробно описано, при каких условиях, и на какую глубину закладывается фундамент, а также способы уменьшения этой глубины, и соответственно, расходов.

Ну с глубиной заложения определились, теперь давайте выясним, как определиться с толщиной (шириной) фундамента.

Толщина фундамента под кирпичный дом

Если говорить о расчете толщины (ширины) фундаментной ленты под кирпичный дом, то он сводится к расчету необходимой площади опоры для дома, где учитывается все, начиная от веса самого дома, заканчивая всеми параметрами грунта на строительном участке. Также, немаловажную роль в определении ширины фундамента играет и толщина стен.

Логично будет предположить, что чем шире будет монолитная лента, тем она будет прочнее и тем больше будет у нее опоры на грунт, но тем самым мы значительно увеличиваем расходы на устройство фундамента в целом. Поэтому, толщина должна быть оптимальной. Другими словами, ширину фундамента необходимо выбирать таким образом, чтобы была достаточной прочность, опора на грунт, а также, необходимо максимально уменьшить расходы на бетон, который является самым дорогим материалом для ленточного фундамента.

О том, как рассчитать фундамент под дом, я уже писал в одной из предыдущих статей, поэтому чтобы не повторяться, кому интересно, можете взглянуть. В этом расчете Вы узнаете, как определить нагрузку на фундамент, какова должна быть его площадь опоры на грунт и многое другое.

Ну а если у Вас на участке грунт не очень плох, и местность не заболочена, то в принципе, ширину фундаментной ленты можно выбирать из того, какой толщины будут у Вас наружные несущие стены. Для того, чтобы в последствии не было проблем с большим нависанием материала, из которого стены будут сооружаться.

Так же играет огромную роль то, из чего будет возводиться цоколь дома. Если, к примеру, из кирпича, то толщина фундамента, для целесообразности, должна быть кратна ширине кирпича, т.е. 38 см, 51 см и т.д. Ну как правило, для ровного счета ширину выбирают кратной 10 см, т.е. 40см, 50 см и т.д.

В дополнение, можно сказать, что при ширине фундамента 40 см, а ширине цоколя — 38 см, легче будет поправить погрешности разметки фундамента и цоколь возвести с большей геометрической точностью.

Ширина нашего фундамента будет 40 см, это, своего рода, «стандарт» для нашей местности, и большинство ленточных фундаментов делается точно так же.

Несмотря на то, что стены нашего дома будут около 50 см, для того, чтобы сэкономить, можно толщину фундамента под наш кирпичный дом оставить 40 см, для опоры и надежности этого будет достаточно. Цоколь будет так же около 40 см, а поверх цоколя мы зальем сразу бетонный пол сплошной монолитной плитой, которая поможет компенсировать разницу в ширине фундамента и толщины стен.

Как рассчитать арматуру для фундамента дома

Как правильно выбрать диаметр арматуры, схему армирования, а также ее количество, я уже рассказывал в статье о расчете арматуры для ленточных фундаментов.

То, что касается арматуры для фундамента нашего дома, то здесь все просто — армирование будет производиться арматурой диаметром d12 и d8.

Схема армирования будет в 4 горизонтальных прута по всему периметру дома, с вертикальными и поперечными вставками, образующими прямоугольник, примерно, каждые 1,0 – 1,5 м.

Горизонтальные стержни арматуры, на которые ляжет максимальная нагрузка на излом и разрыв, будут диаметром 12 мм и их будет 4 штуки, две вверху и две внизу. Вертикальная и поперечная арматура будет 8 мм, таким образом, мы немножко сэкономим.

И так, мы рассчитали глубину заложения и толщину ленточного фундамента для нашего кирпичного дома, а также определились с армированием. В следующей статье я наконец-то перейду к самому строительству и расскажу, как заливался фундамент.

Ширина фундамента для дома из газобетона

Прочность и долговечность любого фундамента зависит от многих факторов, среди которых большинство людей ориентируется на сам тип грунта и глубину его промерзания. Однако не менее важным моментом является изначальная прочность железобетонной конструкции и сама ширина фундамента.

В данной статье мы расскажем, каким может и должен быть фундамент для постройки из газобетонных блоков. Рассмотрим варианты ленточных, столбчатых и плитных фундаментов.

Самым популярным фундаментом под дом из газобетона является ленточный малозаглубленный шириной 400 — 600 мм, с него и начнем наш обзор.

Выбирая толщину и глубину ленточного фундамента ориентируйтесь на следующее:

  1. состав грунта;
  2. уровень грунтовых вод;
  3. глубину промерзания почвы;
  4. общий вес фундамента и здания в целом.

Фундамент мелкозаглубленный с подошвой

Повторимся, что выбор ширины фундамента зависит от веса будущего дома и несущей способности грунта. Для экономии бетона на слабых грунтах, можно сделать более широкую подошву фундамента, которая распределит нагрузку от всего здания по большей площади.

Расчет ленты фундамента под дом из газобетона

Отметим важный момент! Ели вы хотите сделать ширину фундамента меньше ширины газобетонных блоков, то допускается свешивать до 1/3 от ширины блока.

Но чтобы сделать такой максимальный свес газоблоков, необходимо залить фундамент с высочайшей точностью, то есть, ширина ленты во всех местах должна быть идеальной, + сами диагонали должны быть соблюдены с точностью до сантиметра.

В любом случае, мы вам не советуем делать всё впритык, нужен запас по прочности. На фундаменте экономит точно не стоит!

Чаще всего, заглубленные и мелкозаглубленные ленточные фундаменты делают шириной 400 мм. Бетон используют марки М200-М250.

Армируют стальной арматурой, в несколько рядов.

Заглубление ленты зависит от глубины промерзания грунта.

Ленточного фундамента шириной в 40 см будет более чем достаточно для газобетонного дома в несколько этажей.

Расчет минимальной ширины подошвы фундамента

B = 1,3×Р/(L×Rо) — результат в см.

  • 1,3 — коэффициент запаса прочности;
  • Р — вес дома и фундамента, кг;
  • L — длина ленты, см;
  • — сопротивление грунта, кг/см².

Таблица сопротивляемости грунтов

Карта глубины промерзания грунтов

Таблица с примерными массами конструкций дома

Ленточный заглубленный фундамент

Обращаясь к использованию именно заглубленного ленточного фундамента, в случае с газобетонным домом необходимо придерживаться основных правил:

  1. Путём правильных расчётов арматуры нужно добиться высокой жёсткости ленты, а также сделать стенки фундамента максимально гладкими.
  2. Если планируется постройка кирпичного цоколя, то желательно связать его сверху железобетонным армированным поясом, который также повысит жесткость строительной конструкции.
  3. Каким бы прочным не был фундамент, армирование газобетонных стен всё равно останется обязательной процедурой.
  4. Повысить прочность монолитной ленты можно путём расширения её у самого основания, увеличив таким образом площадь опоры на грунт.
  5. Применение фундаментных блоков для главной опоры газобетонного здания не может обеспечить оптимальную жесткость стен, поэтому требуется особая осторожность.

Ленточный мелкозаглубленный фундамент

В отдельных случаях альтернативой может быть мелкозаглубленный тип ленточного фундамента, который закладывается выше горизонта промерзания грунта. Такой фундамент будет равномерно двигаться в вертикальном направлении вместе с грунтом.

Крайне нежелательно применять данный тип при возведении зданий с большой площадью и высокими стенами, ибо с повышением длины стены существенно снижается устойчивость и надёжность мелкозаглубленной ленты.

Незаглубленный тип ленточного фундамента в строительстве газобетонных зданий не используется!

Столбчатый фундамент с растверком

Использование такого фундамента зачастую является ограниченным для каменных и кирпичных зданий, однако когда тип конструкции и размеры позволяют, его применяют ввиду меньших финансовых и ресурсных затрат.

Свайный фундамент с ростверком (видеоинструкция)

Очень советуем к просмотру данный ролик по технологии изготовления свайно-ростверкового фундамента!

Далее приведены основные требования к столбчатым фундаментам, которые актуальны для построек из газобетонных блоков.

  1. Столбчатый фундамент не подходит для строительства на слабом грунте, а также на участках с повышенным уровнем грунтовых вод.
  2. Столбы фундамента закладываются ниже горизонта промерзания на 15-30 см и расширяются у основания с целью повышения площади опоры на грунт.
  3. Ростверк столбчатого фундамента усиливается лентой из железобетона.
  4. При возможности применения ленточного или плитного типа фундамента предпочтение лучше отдать именно им.

Вариант монолитного фундамента(плита)

Оптимальная ширина фундамента под дом: как определить её самостоятельно

Строительство хорошего дома начинается с надежного фундамента. Если ваше основание будет правильно рассчитано, то дому не страшны пучения грунта, трещины стен, частые ремонты. Такая постройка успешно простоит более 100 лет и прослужит вашим детям и внукам.

Ограничения

Минимальная ширина железобетонных балок, которые служат перекрытиями, составляет 15 сантиметров. Для ленточных фундаментов, которые представляют собой свободнолежащие балки, ширина составляет минимум 25 сантиметров для легких построек, и 30 см для дачных домиков.

Первое, на что стоит обратить внимание при выборе ширины фундамента – это предполагаемая толщина стен. Ширина ленты фундамента должна быть либо равна, либо превышать толщину несущих стен.

Кроме конструкционных ограничений, есть еще и ограничения несущей способности грунта. Общая нагрузка дома не должна превышать 70% от несущей способности земли под фундаментом. Чтобы регулировать нагрузку на грунт, увеличивают площадь опирания. Другими словами – слишком маленькая ширина ленточного фундамента будет давать сильную усадку.

Методика расчета

Метод расчета нагрузки состоит в том, что величина нагрузки должна быть меньше несущей способности, минимум на 30%. Такой запас прочности подходит для отливаемых бетонных конструкций с весом менее 1600 кг/м3.

На фото ниже вы можете посмотреть какая должна быть ширина фундамента по расчётам Британских гос. строительных норм.

Делаем расчет самостоятельно

Однако не стоит особо полагаться на британские нормы, и перед строительством самостоятельно рассчитать все под свой проект.

Для получения минимальной ширины, необходимо посчитать все по следующей формуле:

1.3*(М+П+С+В) /Длина ленты/Сопротивление грунта

  • М – Мертвый вес здания. Это общий вес всех строительных элементов дома. Для их расчёта нужно узнать нагрузку ваших материалов на 1 м2 для стен, перекрытий, бруса и досок (если используются), кровельных перекрытий, кровли.
  • П – Полезная нагрузка. Это вес всей мебели, людей, оборудования. Например для жилой квартиры это 195 кг/м2.
  • С – снеговая нагрузка. Не стоит ей пренебрегать, ведь нагрузка от неё может даже превышать мертвый вес. К примеру, снежной зимой на крыше площадью 150 кв. м может скопиться снег массой в 28 тонн.
    Снеговая нагрузка зависит от вашего региона, например, согласно СНиП 2.01.07-85 для Москвы это 180 кг/м2, а для Санкт-Петербурга – 240 кг/м2. При расчете этих данных был учтен запас прочности 40%.
  • В – ветровая нагрузка. Она тоже зависит от региона – для Москвы это 32 кг/м3, а для Санкт-Петербурга – 42 кг/м3.
Читать еще:  Бетон на фундамент для бани

Почти все эти данные можно узнать в СНиП 2.01.07-85. После того, как вы получите все необходимые цифры, нужно сложить их и умножить на 1,3 – таким образом, вы прибавите запас прочности 30% для последующих расчетов.

Несущая способность грунта

Как вы заметили по формуле, там есть еще 2 значения – это длина ленты и сопротивление грунта. С первым все понятно, а вот для того, чтобы узнать сопротивление грунта, в идеале нужно пригласить эксперта на участок и сделать исследование земли. Это важно, поскольку большинство материалов для стен чувствительны даже к маленьким трещинам фундамента.

Скупой платит дважды, и если вы сэкономите на этом деньги – то потом цена ремонтных работ будет намного больше: могут перекоситься двери, треснуть стены, фундамент, завалиться печная труба.

Как минимум, нужно произвести исследование своими руками: сделать несколько ямок на месте строительство буром или лопатой, и узнать послойный состав грунта. Если точных данных о вашей почве нет, то стоит брать для подсчета минимальное значение.

Обратите внимание!
При проектировании и инженерно-геологических изысканий, нужно учитывать свойства вашего грунта, согласно ГОСТ 25100-95.
Всего их разделяют на 2 группы: с прочными связями и без прочных связей.

При этом значения могут зависеть от:

  • Текучести грунта. Её можно приблизительно определить таким способом: если лопата легко входит в землю, но потом прилипает на неё, то грунт текучий. Если лопата входит в землю тяжело и легко отваливается от лопаты – грунт не текучий.
  • Сухости. Комья сухой супеси должны легко крошиться от удара, они не должны лепиться в шар и быть непластичными.
  • Пористости. Её можно определить, вырезав кубик 10*10 см и взвесить, а затем размельчить и мерным стаканом узнать объем без пор. Используя эти данные, нужно рассчитать пористость по формуле:
  • M, M1 – объемный вес почвы в плотном и естественном состоянии;
  • G – вес единицы объема почвы.
  • V0, V1 – объем почвы в плотном и естественном состоянии.

Обратите внимание!
При постройке фундамента на неуплотненном катком отсыпанном грунте, срок естественного уплотнения таких отсыпок из песка составляет 2-10 лет, каменистых – 2-5 лет, глинистых 10-30 лет.
При этом плановые насыпи уплотняются быстрее: из щебенки или песка 3-12 месяца, а глинистые за 2-5 лет.

Пример расчёта ширины фундамента

Теперь покажем, как используя описанные выше данные сделать реальный расчет оптимальной толщины фундамента :

  • К примеру, у нас есть дом из газобетона размерами 9*10 метров.
  • Мы посчитали общую нагрузку на грунт от дома, умножили на 1,3, и она составила 170 000 кгс.
  • Длина ленточного фундамента по периметру с одной перемычкой — 47 метров.
  • Земля на участке – суглинок, поэтому берем для расчёта его сопротивление в 1,8 кг/см2.
  • Переведем длину фундамента в сантиметры: 47 метров = 4700 см.
  • Находим ширину фундамента по упомянутой вначале формуле:

170 000 / 4700 / 1,8 = 20,1 см.

Итак, у нас получилось значение минимальной толщины – всего 20,1 см. Так как толщина газобетонных блоков 30 сантиметров, а фундамент не может быть меньше её, то оптимально будет сделать его толщиной 35-40 см.

Полученное значение будет давать запас несущей способности в 2 раза больше минимального, поэтому можно быть уверенным в надежности такого основания.

Что касается глубины фундамента, то по британским рекомендациям она составляет 45 см. Если хорошо утеплить фундамент , сделать дренажную систему и обсыпать песком, вы сможете снизить пучинистость суглинка в этом участке, и не заглублять ленту больше 45 см.

Видео в этой статье расскажет вам некоторые нюансы строительства ленточных фундаментов для коттеджей.

Также вы можете сделать расчет согласно Российским нормам ТСН МФ-97 МО и ВСН 29-85.

Заключение

Эта инструкция позволит вам заранее узнать, какой толщины должен быть ваш фундамент. При этом при подсчетах берите всегда значения с запасом, чтобы потом не ломать голову как нарастить фундамент в ширину и быть точно уверенным в его надежности. Также эта методика может вам пригодиться при достройке второго этажа для дома – нужно убедиться, выдержит ли основание новой нагрузки.

Расчет глубины ленточного фундамента под двухэтажный дом

Фундамент – основа любого строения, поэтому крайне важно при обустройстве не допустить даже малейших ошибок. Качественно сделанная основа не только укрепит строение, но и продлит срок его эксплуатации. Строительство двухэтажного дома также начинается с проработки фундамента, но для начала нужно исследовать грунт на предмет его состояния и высоты грунтовых водоносных слоев. Такие геодезические исследования обязательны для того, чтобы рассчитать, какая глубина, высота нужны для фундамента будущего дома.

  • Определение глубины для двухэтажного дома
  • Расчет глубины и ширины фундамента для двухэтажного дома
  • Особенности ленточного фундамента

Определение глубины для двухэтажного дома

Для определения глубины фундамента высчитывается не только вид грунта и высота водоносных слоев, но и точка промерзания почвы. В частности разделяется несколько типов грунта:

  1. Пучнистые – это мелкий песчаник, суглинок и другие нетяжелые составы.
  2. Непучнистые – это полускальные и скальные породы.
  3. Слабопучнистые считаются более тяжелыми. Сюда входят гравелистые (крупные и среднекрупные), а также крупнообломочные грунты.

Важно! Ленточный фундамент для двухэтажного дома на слабопучнистых грунтах отнимет не только силы, но и финансы. Поэтому лучше выбрать любой другой тип фундамента

Высота подхода грунтовых водоносных слоев также влияет на то, какие размеры будет иметь фундамент для двухэтажного дома. В случае близкого нахождения точки выхода при наличии пучнистой почвы, глубина должна быть как можно меньше. А такое сочетание грозит большими затратами и выбором нестандартных решений. Однако, ленточный фундамент тем и хорош, что его можно заглублять на 0,7 метров и при этом быть уверенным в прочности основы. Дополнительные работы потребуются не самые сложные — гидроизоляция несущей конструкции.

Совет! Полускальные и скальные грунты не зависят от подхода водоносных слоев и точки промерзания. Поэтому, тут геодезические изыскания не потребуются, а глубина закладки несущей основы может быть стандартной.

Точка промерзания грунта – последний критерий в выборе глубины пролегания несущей основы для двухэтажного дома. Но тут есть свой секрет: в случае не пучнистого грунта на участке, точка промерзания большого влияния не оказывает.

Расчет глубины и ширины фундамента для двухэтажного дома

После определения главных факторов, рассчитываются основные параметры несущей основы: глубина, ширина, высота ленточного фундамента.

Совет! В случае возведения каркасного двухэтажного дома, расчет глубины траншеи производится по стандартным параметрам каркаса высотой 70 см.

Как правило, ширина основания дома определяется как предполагаемая толщина внешних стен плюс 15 см. Но такие расчеты весьма приблизительны, чтобы определить более точные параметры, нужно учитывать следующие данные:

  1. Площадь подошвы ямы, для определения габаритов которой необходимо знать массу конструкции и несущую способность;
  2. Толщина основных стен строения;
  3. Рыхлость почвы;
  4. Точку промерзания.

Совет! Глубина несущего основания зависит также от материалов для постройки дома, климатических условий и места строительства. Двухэтажный дом считается малоэтажным типом строения, поэтому вполне подходит материал типа кирпича, шлакоблока. Ленточный фундамент для таких домов может быть мелкозаглубленного типа.

Формула для расчета: 0,8 м умножить на количество этажей будущего дома. Получается цифра 1,6 – именно такая глубина считается стандартной для двухэтажного дома.

Особенности ленточного фундамента

Ленточный фундамент относится к монолитному типу и идеален на песчаных, глинистых почвах. Используется также на грунтах с перепадами 20-50 см. Отличие данного типа несущей основы в расположении по всему периметру строения, включая несущие стены.

Ширина основы должна превышать толщину стен, при этом учитывается максимальная нагрузка на грунт для имеющегося вида почвы. Толщина же зависит от материала строительства. Например, если используя бетон, ширина основы берется стандартная – 25 см, железобетон – ширина 10 см, натуральный камень – ширина 50 см.

В вопросах определения, какой именно должна быть высота заглубления фундамента, стоит обратить внимание на тип сооружения. В частности, для деревянных строений выбирается высота заглубления не более 15-20 см ниже точки промерзания грунтов, а вот для более тяжелого двухэтажного дома из кирпича, высота заглубления требуется от 30-40 см ниже уровня промерзания.

Совет! После того, как определена глубина несущего основания, высчитывается высота. Размеры варьируются по желанию заказчика, однако стандарты предлагают свои параметры: для домов из кирпича или газобетона высота от 20 см, для дерева от 35-40 см. Строители рекомендуют брать такие параметры: плюс 10 см к высоте снежного покрова, характерного для данной местности

Расчет фундамента.

При возведении какого-либо здания, важно правильно рассчитать фундамент. Производить расчет фундамента можно при помощи специалистов или же самостоятельно используя калькулятор фундамента. Рассмотрим самые важные моменты, сюда входит, расчет нагрузки, объем фундаментного котлована и советы, которые необходимо учитывать при создании проекта фундамента дома. Для расчета фундамента вы можете воспользоваться калькулятором фундамента.

1. Вычисляем вес конструкции дома.

Пример вычисления веса конструкции дома: Вы хотите возвести дом высотой в 1 этаж, 5 м на 8 м, также внутренняя стена, высота пола до потолка составляет 3 метра.

Подставим данные и высчитаем длину стен: 5+8=13 метров, прибавим длину внутренней стены: 13+5=18 метров. В итоге получаем длину всех стен, затем производим вычисление площади, умножим длину на высоту: S=18*3=54 м.

Вычисляем площадь цокольного перекрытия, умножаем длину на ширину: S=5*8=40 м. Такую же площадь будет иметь и чердачное перекрытие.

Вычисляем площадь кровли, умножим длину листа на ширину, к примеру, лист кровельного покрытия имеет длину 6 метров, а ширину 2 метра в итоге площадь одного листа составит 12 м, итого нам понадобится по 4 листа с каждой стороны. Итого получится 8 листов кровли с площадью 12 м. Общая площадь кровельного покрытия составит 8*12=96 м.

2. Вычисляем количество бетона, необходимого для фундамента.

Чтобы начать постройку здания нужно составить проект фундамента частной постройки, по которому можно вычислить необходимое количество строительных материалов для возведения конструкции. В нашем случае необходимо вычислить количество бетона для создания фундамента. Тип фундамента и различные параметры служат для расчета количества бетона.

3. Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м 2 . Железобетон имеет площадь 2400 кг/м 3 , теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см 2 . Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см 2 .

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

4. Ленточный фундамент.

Объем ленточного фундамента можно вычислить намного легче других, для этого нам нужно знать суммарную длину, высоту и ширину. Площадь опоры, влияет на ширину вычисленную в начале, но средняя ширина такого типа фундамента составляет около 40 сантиметров. Высоту так же возьмем из предыдущих расчетов, берем значение в 1,5 метра. Общую длина ленты вычисляем также как и периметр.

Для здания, имеющего размер 5 на 8 метра и имеющего одну стену длинной 5 метров, периметр равен 5+(8+5)*2=45 метра.

При ширине ленты 50 сантиметров количество бетона будет равно 0,5*45*1,5=33,75 м 3 .

5. Столбчатый фундамент.

При вычислении количества бетона для столбчатого фундамента, важно знать площадь поперечного сечения и высоту столба. Вспоминаем формулу (формула нахождения поперечного сечения круга), S=3.14*R2, где R – радиус круга.

Читать еще:  Ростверк - особенности армирования и выбор материала

Получается поперечное сечение столба, имеющего диаметр 15 сантиметров, будет составлять 3,14м 2 *0,075м 2 =0,2355 м 2 .

Если такой столб будет иметь высоту 1,5 метра, то его объем будет равен 0,2355*1,5=0,353 м 3 . Необходимое количество столбов для вашей конструкции теперь можно легко вычислить.

6. Плиточный фундамент.

Плитный фундамент — это монолитная конструкция, залитая под всю площадь здания. Чтобы произвести расчет, нужны базовые данные, то есть площадь и толщина. Наша постройка имеет размеры 5 на 8 и его площадь будет 40 м 2 . Рекомендуемая минимальная толщина 10-15 сантиметров, значит заливая фундамент нам необходимо 400 м 3 бетона.

Высота основной плиты равняется высоте и ширине ребра жесткости. Значит если высота основной плиты 10 см, то глубина и ширина ребра жесткости также будет 10 см, из этого следует, что поперечное сечение 10 см ребра будет 0,1 м*0,1=0,01 метра, затем умножаем результат 0,01 м, на всю длину ребра 47 м, получаем объем 0,41 м 3 .

7. Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента. При вычислении необходимого количества арматуры, важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения. Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

8. Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

9. Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

10. Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

11. Стоимость фундамента для дома.

Производим все вычисления в итоге узнаем количество нужных кубов бетона и цену металлической конструкции, и теперь можно рассчитать все затраты и узнать всю стоимость фундамента для вашего дома. Цены на один куб бетона уточняем у продавцов. Не забываем про подготовку перед работой, раскопку грунта под фундамент, доставку материалов, рабочей силы и постройку опалубки для фундамента.

Как определить ширину подошвы центрально нагруженного фундамента?

Для определения ширины подошвы центрально нагруженного фундамента необходимо предварительно собрать нагрузки на фундамент и задаться глубиной его заложения.

Если нагрузка от веса надземных конструкций NII, приложенная на обрезе фундамента (рис.Ф.10.21,а), известна, то давление на основание под подошвой фундамента будет:

где Gгр вес грунта обратной засыпки на обрезах фундамента; Gф вес фундамента; А площадь подошвы фундамента (см.также Ф.9.26).

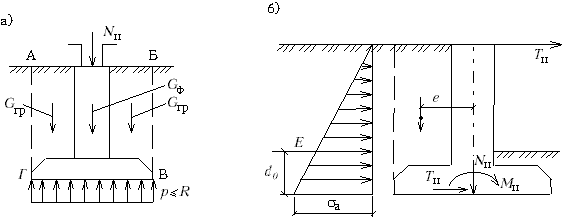

Рис.Ф.10.21. Расчетные схемы к определению ширины подошвы фундаментов: а — центрально нагруженный фундамент; б — внецентренно нагруженный фундамент

В практических расчетах, усредняя вес грунта и вес фундамента в объеме призмы АБВГ, давление определяют по формуле

где  среднее значение удельного веса фундамента и грунта на его обрезах, принимаемое равным 20 кН/м3; d  глубина заложения и A  площадь подошвы фундамента.

Так как давление под подошвой фундамента не должно превышать расчетного сопротивления грунта, то, если принять p=R, получим формулу для определения площади подошвы фундамента:

С целью ускорения расчетов в поcледнем выражении можно предварительно заменить R на R, определив его по таблице СНиП, т.е. не выполнять сначала расчетов по определению R, но после подбора A по Rэти расчеты для R необходимо провести повторно.

Для ленточного фундамента расчет выполняется на 1 п.м. длины фундамента, поэтому ширину подошвы находят по формуле b=A/l.

Для фундаментов с квадратной подошвой , с круглой .

Как определить глубину фундамента для двухэтажного дома?

Фундамент – основа жилого строения, от правильности его закладки и качества зависит общее состояние сооружения и долговечность. Какой глубины должен быть фундамент, чтобы возведенное строение простояло многие годы, избежав перекосов и трещин в основании? Ключевые факторы , влияющие на глубину закладывания основы, анализ данных которых позволит сделать верный расчет необходимого заглубления: х арактер грунта на строительном участке, г лубина залегания подземных вод, г лубина промерзания почвы, к апитальность возводимого здания и его конструктивные особенности (количество этажей, наличие подвала).

Тип грунта и его влияние на закладку

Основные виды грунта, на которых ведется строительство:

  • Скальный – самый надежный и прочный. Ему не грозит размывание и проседание. Промерзание не увеличивает его объем. Основание сооружений на скальном грунте проводится на его поверхности.
  • Крупнообломочный – несцементированная порода с содержанием песка. Подразделяется на щебенистый и гравийный с содержанием частиц с фракцией более 10 и 2 мм соответственно. Устойчивость грунта к сжиманию позволяет проводить заглубление основания до 0,5 м.
  • Песчаный – подразделяется на пылеватый, мелкий, средний и крупный, а также гравелистый. Пылеватый и мелкий проблематичные для строительства виды грунта, подвергающиеся морозному пучению. Средний, крупный и гравелистый – неплохая фундаментная основа. Заглубление основания рекомендовано до 1 м.
  • Супесь и суглинок – имеют свойства песка и глины соответственно, но в значительно меньшей степени. Содержание глины в грунте от 10 до 30% относит его к суглинку, более низкое содержание глины в грунте относит его к супеси. Все грунты, содержащие глину, подвержены осадке под нагрузкой от фундамента в течение нескольких сезонов, а также пучению. Поэтому заглубление должно быть ниже уровня промерзания, ориентировочно от 1,5 до 2 м.
  • Глинистый – связанный, во влажном состоянии пластичный. Закладка фундамента в него должна производиться с особой тщательностью, так как он сильно подвержен пучению, размывается и значительно оседает. Заглубление проводится на всю глубину промерзания грунта.
  • Лессовидный – пористый, с высокой степенью поглощения влаги, значительно проседает. Основание на сваях будет оптимальным вариантом для лессовидного грунта. В противном случае необходимо утрамбовывать почву на глубину до 2 м.
  • Торфяной – имеет волокнисто-пористую структуру, несущая способность очень слабая. Усадка длится продолжительное время. При строительстве грунт либо заменяют, либо используют свайный фундамент.

Влияние глубины промерзания грунта

Глубина промерзания грунта в значительной степени зависит от его вида. Чем сильнее почва насыщена водой, тем большему промерзанию и морозному пучению она подвержена. Свойство воды расширяться после замерзания губительно воздействует на основание сооружения, контактирующее с почвой, которая перенасыщена водой. Для предотвращения разрывов и трещин в основании сооружения фундамент необходимо заглублять ниже уровня промерзания почвы.

Расчет глубины промерзания почвы:

h=√М*k, где М – среднемесячная температура зимних месяцев (учитываются месяца, в которые температура отрицательна), k – коэффициент для определенного типа почвы.

Коэффициент, используемый для расчета в зависимости от типа грунта:

  • Крупнообломочный – 0,34;
  • Песчаный (крупный и средний) – 0,3;
  • Песчаный (мелкий и пылеватый), супесь – 0,28;
  • Глинистый и суглинки – 0,23.

Влияние грунтовых вод на глубину закладки

Грунтовые воды залегают в пористых и рыхлых почвах. Их уровень изменяется в зависимости от осадков и климата, связан с местным рельефом. Повышение уровня грунтовых может размыть основание строения, а понижение привести к оседанию.

  1. Глубина залегания грунтовых вод не имеет значения при закладке фундамента на крупнообломочных и скальных породах, а также песчаных (с крупными частицами более 2мм);
  2. Уровень подземных вод, находящихся глубже двух метров уровня промерзания почвы в пылеватых или мелких песках, не учитывается при закладывании фундамента. Если же грунтовые воды выше уровня промерзания почвы – глубже уровня промерзания.
  3. При расчете уровня заглубления основания строения для глины и суглинка уровень подземных вод значения не имеет. Его в любом случае проводят ниже уровня промерзания.

Если уровень грунтовых вод очень высок, работы по проектированию основания строения лучше поручить специалисту, который сможет провести гидрогеологическое исследование участка для строительства. Как правило, в этом случае возводится свайный фундамент или специальный – монолитный плавающий.

Расчет глубины фундамента для двухэтажного дома

Чтобы произвести расчет глубины закладки основания жилища, кроме учета вышеперечисленных факторов, необходимо учитывать сведения о материале, из которого будет выполняться строительство. Двухэтажный дом относится к малоэтажным строениям, поэтому, если позволяют климатические условия и тип почвы, основанием для него может быть мелкозаглубленный ленточный фундамент.

Наиболее простой способ расчета: 0,8 * X, где X – количество этажей. Следовательно, глубина фундамента для двухэтажного дома – 1,6 м.

Виды фундамента и глубина заложения

В зависимости от рельефа участка, на котором ведется строительство, и типа грунта подбирается фундамент:

  • Ленточный – на пучинистых почвах рекомендовано укладывать на глубину 80 см в расчете на каждый этаж. Такой тип рекомендован для строительных участков с относительно ровным рельефом, где перепады грунта не превышают 0,5 м. Ширина фундамента рассчитывается исходя из толщины будущих стен, добавив к этой величине 15 см. Более точные расчеты проводятся с учетом данных об участке, где ведется строительство.
  • Плитный – сооружается на пучинистых и слабых почвах. Для двухэтажного дома достаточно высоты плиты 30-35 см.
  • Столбчатый – подобен ленточному, но опорой в нем служит не лента, а столбы. Его толщину можно рассчитать зная толщину будущих стен.
  • Свайный – используется на сложных, неустойчивых почвах. Минимальная глубина свайного фундамента 1,3 м.

Если предполагается возведение фундамента в местности со слабым грунтом, работы по его проектированию желательно поручить опытным специалистам. Они учтут все особенности участка и рассчитают параметры фундамента, который послужит надежной опорой для будущего дома.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
