Укладка лаг по кирпичным столбикам

Укладка лаг на столбиках по грунтовому основанию

Укладка лаг на столбиках по грунтовому основанию

Состав операций и средства контроля

— наличие документов о качестве мате­риалов;

— качество лаг, прокладок (размеры, влажность, антисептироваиие);

— выполнение очистки основания от мусора, грязи;

— расстояние между лагами;

— величину зазора между лагами и сте­нами;

— уровень верха лаг;

— правильность стыковки лаг между собой;

Измерительный, не менее трех измерений из каждые 50—70 м 2 поверхности пола

— ровность поверхности лаг;

— наличие временного раскрепления лаг (отдельными досками);

Технические требования

СНиП 3.04.01-87 пп. 4.29, 4.31, 4.38, табл. 23


Все лаги, деревянные прокладки, укладываемые столбиком под лаги, должны быть антисептированы.

Влажность материалов лаг и прокладок не должна превышать 18%. Длина стыкуемых лаг должна быть не менее 2 м; толщина — 40—50 мм; ширина— 100—120 мм.

Деревянные прокладки, укладываемые по столбикам под лаги, должны быть следующих размеров:

— ширина— 100—150 мм;

— длина — 200—250 мм;

— толщина не менее 25 мм.

Расстояние между осями лаг должно быть 0,4—0,5 м.

Расстояние между опорами для лаг:

— при толщине лаг 40 мм —0,8—0,9м;

— при толщине лаг 50 мм— 1,0—1,1м.

При больших эксплуатационных нагрузках на пол (более 500 кг/м 2 ) расстояние между опорами для лаг, между лагами и их толщину следует принимать по проекту (расчету).

Под лаги, располагаемые на столбиках в полах на грунте, должны быть уложены деревянные прокладки по двум слоям толя, края которого следует выпустить из-под прокладок на 30—40 мм и закрепить к ним гвоздями. Стыки лаг должны располагаться на столбиках.

Между лагами и стенами (перегородками) необходимо оставлять зазор шириной 20—30 мм.

Требования к качеству применяемых материалов

ГОСТ 8486-86*. Пиломатериалы хвойных пород. Технические условия. ГОСТ 11047—90. Детали и изделия деревянные для малоэтажных жилых зданий и общественных зданий. Технические условия. ГОСТ 530—95. Кирпич и камни керамические.

Для лаг и прокладок применяют нестроганные доски второго и третьего сорта из здоровой древесины хвойных и мягких лиственных пород, за исключением липы и тополя, доски могут иметь тупой обзол без коры.

На приемке элементов пола следует проверить:

— внешний вид лаг и прокладок, их размеры;

— наличие аптисептирования лаг и прокладок;

— наличие паспорта (сертификата) на каждую партию деталей, в котором должно быть указано: наименование предприятия-изготовителя; наименование деталей; размеры; количество в м 3 и шт.; порода древесины; обозначение соответствующего стандарта (ГОСТ).

Лаги и прокладки следует хранить:

— в сухих закрытых помещениях, уложенными в штабеля по типам и размерам;

— под штабелями и между рядами деталей или пачек в 2—3 местах по их длине должны быть уложены деревянные прокладки одинаковой толщины.

Кирпич для устройства столбиков применяют полнотелый размерами 250 х 120×65 мм или 250 х 120х 88 мм;

Отклонения от размеров и показателей внешнего вида не должны пре­вышать следующие значения:

— по длине — ±5 мм; ширине — ±4 мм; толщине — ±3 мм;

— по отбитости углов: глубина до 15 мм, не более 2;

— трещины по постели длиной до 30 мм.

Предприятие-изготовитель обязано сопровождать партию кирпича документом, удостоверяющим качество. Кирпич должен храниться на поддонах или в контейнерах раздельно по маркам и видам.

Указания по производству работ СНиП

3.04.01-87 пп. 4.3,4.4,4.29, 4.32, СНиП 2.03.13-88, табл. 1

Устройство полов допускается при температуре воздуха в помещении, измеряемой в холодное время года около дверных и окопных проемов на высоте 0,5 м от уровня пола, не ниже 0″ С.

Перед устройством полов, в конструкции которых заложены изделия и материалы на основе древесины, в помещении должны быть выполнены штукатурные и др. работы, связанные с возможностью увлажнения полон. При устройстве этих полов и в последующий период до сдачи объекта в эксплуатацию относительная влажность воздуха в помещении не должна превышать 60%. Сквозняки в помещении не допускаются.

Лаги под покрытия пола следует укладывать поперек направления света из окон, а в помещениях с определенным направлением движения людей (например, в коридорах) — перпендикулярно» движению.

В дверных проемах смежных помещений следует устанавливать уширенную лагу, выступающую за перегородку не менее чем на 50 мм с каждой стороны.

Для столбиков под лаги следует применять кирпич керамический обык­новенный марки 75 и выше и цементно-песчаный раствор марки не ниже 25.

Кирпичные столбики под лаги

Деревянный пол на даче или загородном доме своими руками можно сделать, изучив несколько технологических нюансов. Кирпичные столбики под лаги необходимы для правильного и ровного настила полов. Чтобы устройство прослужило долго, важно изолировать дерево от сырости, различного рода грибков и вредителей. Для этого используют антисептики и гидроизоляционные материалы. Отшлифованная и вскрытая бесцветным лаком половая доска, придаст полу естественную неповторимость и красоту.

Что это такое?

Столбы под лаги из кирпича представляют собой конструкцию из кладки с сечением в один кирпич. Их возводят на подготовленную бетонную подушку, усиленную арматурой диаметром 5—8 мм. Они обеспечивают отсутствие проседания полов при длительном использовании и при значительных весовых нагрузках. Для удобства крепления лаг при укладке в центре сооружения должен быть вмонтирован кронштейн с резьбой в верхней части, к основанию которого приварена металлическая пластина толщиной 3—5 см и размером 15×15 см. Важно, чтобы кронштейны были отцентрированы и выведены в ноль по горизонтали. Обложив их кирпичом с 4 сторон, получится опора под лаги.

Требования

Для полов первого этажа дома при возведении фундамента оставляют подполье. Глубина его зависит от высоты построенного фундамента или можно дополнительно углубляться за счет удаления лишнего грунта. Обязательно производят трамбовку, так как рыхлый грунт сохраняет больше влаги. При возведении столбиков используют влагостойкий глиняный кирпич. Силикатные виды имеют высокое водопоглощение и использовать их для этих целей категорически не рекомендуется, так как от влаги грунта подполья они быстро разрушаются.

Тумбы под лаги выкладывают на бетонную подушку, при бетонировании которой используют цемент марки М500. Возведенные столбики обязательно подлежат гидроизоляции. Построенные конструкции контролируются при помощи уровня в продольном и поперечном направлениях. Высоту выбирают с учетом толщины лаг, которые будут основой для пола.

Столбики под лаги — важный технологический этап настила полов. Эта конструкция позволит избежать прогибов и проседаний, защитит от сырости, плесени и грибка половую доску, тем самым продлит ее долговечность.

Расчет материалов и подготовка

Работы по постройке опор для укладки лаг начинают с подготовки подполья:

  1. С помощью рулетки определяют местоположение будущих кирпичных тумб и вбивают контрольные колышки.
  2. Если длина половых досок превышает 4 метра, изготавливают армированную бетонную подложку.
  3. Режут арматуру диаметром 5—8 мм на отрезки по длине бетонного основания. Грунт подполья тщательно трамбуют. Заранее готовят крепежные кронштейны.
  4. Лаги для пола 10×15 или 15×15 см пропитывают антисептиком и просушивают.
  5. По уровню и под углом 90 градусов делают сетку из шпагата с ячейкой 1,5*1,5 метра для визуального контроля высоты возводимых опор, и закрепляют ее на верхней кромке фундамента.
  6. Материалы рассчитывают в зависимости от количества и высоты стоек. Как правило, 1 ряд опоры состоит из 4 кирпичей, а шаг подпорок под лаги составляет 1,5—2 метра. Кирпич считают поштучно, а затем определяют необходимый для кладки объем цемента и песка, исходя из пропорции 1:2.
  7. Для улучшения гидроизоляции лаг и полов используют керамзит фракции 1,5—2 см. Его количество определяют из расчета высоты слоя 10—12 см на площадь подполья.

Вернуться к оглавлению

Как делают?

Укладка лаг на столбики из кирпича

Гидроизоляцию столбиков делают перед тем как положить лаги, используя рубероид и битумную мастику. Особое внимание уделяют местам крепления балок к опорам. Затем накладывают лагу на кронштейны, центрируют и отмечают место отверстия. Просверлив дыры, фиксируют балки при помощи гаек, предварительно заложив под них шайбы диаметром 2—2,5 см. Края балок должны плотно лечь в проемы крайних, примыкающих к фундаменту опор. Последовательно выкладывают лаги, а затем проверяют горизонтальность двухметровым уровнем и нивелируют подкладками на опоры.

Если площадь помещения с деревянным полом меньше 6 кв. метров, а весовая нагрузка небольшая, то возможна укладка лаг по кирпичным подкладкам. Подполье засыпают слоем керамзитом средней фракции толщиной 10—12 см, который защитит пол от влаги и утеплит его. При необходимости производят дополнительное утепление, используя рулонную минеральную вату.

Укладка лаг: по кирпичным столбикам

НОРМАТИВ ГЭСН 11-01-012-01

НаименованиеЕдиница измерения
Укладка лаг: по кирпичным столбикам100 м2 пола
Состав работ
01. Кладка кирпичных столбиков и подкладок из кирпича. 02. Антисептирование деревянных подкладок. 03. Укладка деревянных подкладок и толевых прокладок. 04. Укладка лаг.

ЗНАЧЕНИЯ РАСЦЕНКИ

В расценке учтены только прямые затраты работы на период 2000 года (Федеральные цены), которые рассчитаны по нормам ГЭСН выпуска 2014 года с дополнениями 1. Для дальнейшего применения, к указанной цене применяется коэффициент перехода в текущие цены.

Вы можете перейти на страницу этого же норматива, который рассчитан на основе цен за март 2014 г.
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001

ТРУДОЗАТРАТЫ

НаименованиеЕд. Изм.Трудозатраты
1Затраты труда рабочих-строителей Разряд 3чел.-ч44,7
2Затраты труда машинистов (справочно, входит в стоимость ЭМ)чел.-ч0,14
Итого по трудозатратам рабочихчел.-ч44,7
Оплата труда рабочих = 44,7 x 8,53Руб.381,29
Оплата труда машинистов = 6,98 (для начисления накладных и прибыли)Руб.6,98

Почувствуйте себя волшебником — уроки по Ecxel

ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ

Нажав на ссылке в шифре или наименовании ресурса,
Вы перейдёте на страницу с указанием оплаты труда машиниста
и списком шифров расценок, в которых используется данный ресурс.

ШифрНаименованиеЕд. Изм.РасходСт-сть ед.
Руб.
Всего
Руб.
1030101Автопогрузчики 5 тмаш.-ч0,1489,9912,60
2331531Пила дисковая электрическаямаш.-ч0,450,950,43
3400001Автомобили бортовые, грузоподъемность до 5 тмаш.-ч0,4887,1741,84
ИтогоРуб. 54,87

РАСХОД МАТЕРИАЛОВ

Нажав на ссылке в шифре или наименовании ресурса,
Вы перейдёте на страницу с указанием веса единицы измерения материала
и списком шифров расценок, в которых используется данный материал.

ШифрНаименованиеЕд. Изм.РасходСт-сть ед.
Руб.
Всего
Руб.
1101-0181Гвозди строительные с плоской головкой 1,8х60 ммт0,0016847513,56
2101-1742Толь с крупнозернистой посыпкой гидроизоляционный марки ТГ-350м2235,71131,33
3101-2317Натрий фтористый технический, марка А, сорт Iт0,00341910064,94
4102-0113Доски обрезные хвойных пород длиной 2-3,75 м, шириной 75-150 мм, толщиной 25 мм, III сортам30,241045250,80
5203-0399Лаги половые антисептированные, применяемые в строительстве жилых, общественных и производственных зданий при производстве деревянных полов тип II, сечением 100х40; 100х60; 120х60; 100-150х40-60 ммм31,1819702 324,60
6402-0061Раствор готовый кладочный тяжелый цементныйм30,28424,88118,97
7404-0005Кирпич керамический одинарный, размером 250х120х65 мм, марка 1001000 шт.0,511752,6893,83
8411-0001Водам30,072,440,17
ИтогоРуб. 3 798,19

ИТОГО ПО РЕСУРСАМ: 3 853,06 Руб.

ВСЕГО ПО РАСЦЕНКЕ: 4 234,35 Руб.

Читать еще:  Гидроизоляция кирпичных стен – эффективная защита дома от влаги и сырости

Посмотрите стоимость этого норматива в текущих ценах открыть страницу

Сравните значение расценки со значением ФЕР 11-01-012-01

Для составления сметы, расценка требует индексации перехода в текущие цены.
Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах 2000 года.
Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta

Укладка лаг по кирпичным столбикам в деревянном доме

Хотя у дерева и изготовленных из него конструкций не такой уж долгий срок эксплуатации, всё равно подавляющее большинство потребителей отдает свой голос в пользу этого материала из-за его многочисленных преимуществ: экологичности, незначительного веса, надёжности и невысокой цены.

Древесину применяют для создания лаг, которые играют огромную роль в устройстве пола. От их правильной укладки зависит срок службы напольного покрытия в деревянном доме. В этой статье мы поговорим о том, как укладывать лаги пола своими руками, чтобы потом они прослужили верой и правдой не один десяток лет.

Общие сведения об укладке

Итак, если вас интересует вопрос, как крепить лаги на кирпичные столбики, значит, вы всерьёз задумались о создании надёжного и долговечного пола. Однако при таком способе монтажа потребуется прибегнуть к устройству фундамента, а главное, его нужно делать так, чтобы он свободно выдерживал каждую установленную опору из кирпича. Можно залить фундамент для монтажа по отдельности или же выполнить его в виде неширокой ленты. Определить высоту опоры можно с помощью высоты, на которую будет помещён брус.

Столбики

Чтобы узнать расход материалов на устройство столбиков под лаги, нужно выполнить расчёт и затем составить план, на котором будет указана схема укладки подпола, какие материалы потребуются и их количество. Сюда потребуется включить следующие материалы: брус, качественный цемент и кирпичи.

Укладка

Чтобы укладка лаг столбиком была выполнена качественно, рекомендуется руководствоваться следующим правилом: там, где нагрузка в помещении будет незначительной, между лагами можно выдержать большее расстояние. Если для настила используется тонкий материал, тогда рекомендуется размещать лаги на близком расстоянии друг к другу.

Отсюда напрашивается следующий вывод: чем меньше расстояние между лагами, тем выше прочностные характеристики конструкции.

Однако такое решение приводит к большим расходам материалов, следовательно, и увеличению денежных затрат. Но зато конечный результат получится качественным, и уложенный пол прослужит долгое время.

Расположение

Если толщина доски составляет не меньше 50 мм, в этом случае лаги укладывают на расстоянии одного метра друг от друга. Однако в частном домостроении чаще применяют доски в 40 мм, в этом случае лаги размещают с шагом в 70 см. Многих интересует вопрос, как сделать, чтобы конструкция получилась надёжной, а нагрузки были точно распределены? Здесь важно соблюдать точное расстояние между лагами. Первую доску укладывают не дальше 25-35 см от стены.

Расстояние

Главное правило, которое нужно соблюдать, если хотите выполнить правильный монтаж, это расположение. Лаги укладывают перпендикулярно к доскам пола. Если для создания конструкции используют доски в два слоя, тогда верхний укладывают «в крест» нижнему.

Монтаж лаг в разных помещениях осуществляется по-разному. Если укладка выполняется в гостиной, тогда доски пола монтируют по направлению солнечного света. В этом случае сами лаги монтируют в поперечном положении. А вот для помещений, где наблюдается большая проходимость, укладку досок пола выполняют по направлению движения.

Таблица расстояний

Как крепить

Есть несколько способов крепления лаги. Это делают с помощью металлических уголков или гвоздей. Однако профессионалы утверждают, что гвозди для крепления лаг малоэффективны, и спустя определённое время потребуется их ремонт.

Лучше закрепить брусья саморезами, которые проникают вглубь на расстояние от 3 до 5 см. Если опора под лаги изготовлена из кирпича, тогда здесь нужно первым делом покрыть её гидроизолирующим слоем, крепление выполняется дюбелями.

Если длины бруса не хватит для укладки лаги нужной длины, рекомендуется выполнить наращивание методом вырубки, его ещё называют «в полдерева» и потом закрепить это место гвоздями. При укладке лаг прямо на землю сначала монтируют черепные бруски.

Кроме деревянных брусков, сегодня используют конструкции из пластика, они свободно выдерживают значительные нагрузки и саморегулируются. Применение пластиковых лаг полностью решает задачу их выравнивания. Если вопрос стоит в том, как крепить тумбы, то такая работа не представляет большой сложности, главное, что нужно сделать, так это придерживаться технологии установки.

Важно! Между лагами делают гидроизоляционный слой, потом укладывают теплоизолятор. Между досками при монтаже оставляют небольшой зазор.

Кладка опор и крепление лаг

Для устройства опор под брус кирпичи укладывают в два ряда. Кладку верхнего ряда выполняют так, чтобы потом деревянные лаги находились к кирпичам перпендикулярно. Для укладки столбиков лучше использовать кирпич маркой не ниже М100, такие изделия свободно выдерживают большие нагрузки.

Для изготовления раствора применяют цемент и песок в соотношении 1 к 3. Далее их разводят водой и размешивают. Как только столбики возведены, на второй день выполняют гидроизоляцию под деревянные лаги. Для её устройства используют рубероид.

Схема устройства

Когда на столбики уложены брусья, обратите внимание на ровность основы, она должна быть идеальной. Дальше можно выполнять монтаж досок. Здесь рекомендуется прикрутить уголок к кирпичному столбу дюбель-гвоздями. Для этого с помощью дрели в кирпиче высверливают отверстия.

Утепление пола

Утепление – это тоже очень важный этап. Внизу с одной и другой стороны деревянных лаг прибивают опорные бруски 50 × 50 или 30 × 50 мм.

Далее на брусок укладывают накат, в качестве которого выступает необрезная низкосортная доска, её толщина должна составлять 25 мм. Перед укладкой такую доску обрабатывают специальным антисептическим составом, чтобы защитить пол от грызунов и насекомых. Для крепления наката к брускам используют саморезы.

Утепление

Далее на созданный накат укладывают гидроизоляционную мембрану с пропускной способностью не больше 800 г/м. Она защитит теплоизолятор от воздействия на него влаги. После на уложенный гидроизоляционный слой монтируют теплоизолятор. Учитывая, что сегодня на рынке представлен большой ассортимент утеплительных материалов, с выбором проблем не будет, однако стоит понимать, что далеко не каждый из них допускается использовать для утепления деревянного пола.

Здесь рекомендуется выбирать минеральную вату с плотностью от 35 до 55 кг/м². При укладке между досками и теплоизолятором оставляют зазор в 2-4 см для вентиляции.

Крепление досок

Любая древесина под воздействием влаги и температурных перепадов подвергается деформации, поэтому крайнюю доску укладывают так, чтобы между ней и стеной оставался зазор в 1-2 см, это сохранить целостность деревянного настила, даже при сильных перепадах температуры и влажности.

После того как укладка досок пола завершена, зазор закрывают плинтусом. Для фиксации досок можно использовать гвозди, однако они способны ржаветь и со временем приподниматься над поверхностью доски. Поэтому для крепления лучше использовать саморезы длиной 60 мм и диаметром до 4,5 мм.

Как выглядят лаги на столбиках, показывается в видео:

Укладка лаг: пошаговая инструкция

Заниматься обустройством пола на лагах по грунту лучше всего перед закладкой несущих стен дома или во время внутренней отделки помещения. Чистовую отделку пола можно начинать после побелки потолка и отделки стен.

Ход работы:
Уплотните грунт под будущим полом при помощи виброплиты или широкого бревна (прибейте землю торцом, пока она не станет плотной).
Насыпьте гранитный щебень слоем в 5 см, чтобы обеспечить дренаж и организовать несжимаемое основание.
Уплотните щебень виброплитой.
Для каждого опорного столба сделайте опалубку (съемную или несъемную), залейте в нее цемент и укрепите арматурой. Это будут «фундаменты» для кирпичных столбов.
После застывания цемента застелите каждое основание слоем рубероида и постройте кирпичные столбики.
Поверх столбов уложите еще два слоя рубероида и промажьте битумной мастикой.
Установите на столбы лаги.
Закрепите на лагах черепной брусок, чтобы сделать опору для укладки чернового настила.
Сделайте черновой пол из дешевых необработанных пиломатериалов. Не прикрепляйте доски к брусьям – они должны лежать свободно.
Черновой пол устелите гидроизоляционной пленкой или рубероидом, сделав нахлест на стены в 15-20 см.
На гидроизоляцию между лагами положите утеплитель (минеральная вата, керамзит, пенопласт и т.д.).
Поверх утеплителя постелите пароизоляцию.
Между пароизоляцией и тыльной стороной чистового настила должен оставаться вентиляционный зазор не меньше 2 см. Исключение составляет двусторонняя пароизоляционная мембрана, которая не позволит влаге проникнуть в утеплитель даже без вентиляционного пространства.

Укладка на деревянное перекрытие
Балки деревянного перекрытия обычно изготовлены из брусьев прямоугольного сечения. Если они установлены с шагом меньше 80 см, лаги могут не понадобиться – чистовой пол можно укладывать прямо на балки. Но такое случается очень редко, поэтому хозяевам приходится заниматься монтажом лаг.
При работе с деревянным основанием все куда проще, чем с бетоном или кирпичом. Основная сложность заключается в том, чтобы правильно определить шаг установки брусьев и прочно прикрепить их к балкам. Первую лагу следует разместить в 20-30 см от стены. После установки каждого элемента обязательно проверяйте ровность при помощи строительного уровня.
Как и в случае с укладкой по грунту, здесь придется делать черновой настил, если вы хотите получить теплый и уютный пол. Для теплоизоляции в деревянном доме обычно используют недорогие материалы – минеральную вату, пенопласт, керамзит, эковату и т.д. Укладка утеплителя происходит на гидроизоляцию по принципу, описанному выше.

Укладка на бетонное основание

Укладка деревянного пола на лаги в многоэтажном доме поможет разобраться сразу с несколькими вопросами: утепление, звукоизоляция, выравнивание бетонного основания. Этот способ является одним из самых дешевых и быстрых, и конкурировать с ним может лишь сухая стяжка.
Для работы вам понадобится перфоратор, анкерные болты (длина зависит от толщины лаг), саморезы по дереву диаметром 6 мм (длина выбирается в зависимости от размеров сечения брусьев), полипропиленовые дюбеля. Для обработки дерева необходим молоток, ножовка, рубанок. Чтобы регулировать ровность пола, подготовьте строительный водяной или лазерный уровень.
Крепить лаги к бетонному полу можно саморезами или анкерными болтами. Анкера стоят дороже, зато обеспечивают надежное и прочное соединение, поэтому специалисты рекомендуют использовать именно их. На изображении ниже показан принцип установки анкерного болта.
Лаги нельзя просто уложить на голую бетонную стяжку. Перед этим в обязательном порядке следует обработать бетон грунтовочным составом глубокого проникновения и застелить гидроизоляционным материалом. Это может быть рубероид или обычная полиэтиленовая пленка толщиной 200 мкм. Сами брусья перед укладкой необходимо обработать защитными составами от гниения и антипиренами.
Если бетонное основание имеет сильные перепады по высоте, то корректировать уровень лаг необходимо с помощью подкладок. Для этого можно использовать обычные деревянные колышки, доски, фанеру или ДСП. Также существует так называемый регулируемый пол на лагах, который устанавливается на специальные винтовые опоры – подкручивая их, можно менять высоту расположения элементов.

Очистите бетонную стяжку от мусора, обработайте грунтовкой и дождитесь полного ее высыхания.
Застелите пол гидроизоляционным материалом, сделав припуск на стены на 15-20 см. Рулонный материал следует укладывать с нахлестом в 15 см, соединяя стыки широкой изолентой.
Разложите лаги – сперва уложите крайние вдоль противоположных стен, отступив 20-30 см, а затем приступайте к укладке промежуточных элементов с определенным шагом. В среднем шаг укладки лаг на бетонное основание варьируется от 30 до 80 см в зависимости от материала чистового пола.
Отрегулируйте ровность крайних лаг и натяните между ними шнурок – это будет ориентир для укладки всех промежуточных элементов.
Если длины лаг недостаточно, укладывайте их стык в стык (не забывайте о смещении мест стыковки на 50 см). Если вы работаете с высокими лагами, наращивание следует производить «в полдерева».
Просверлите отверстия в основании и лагах, заложите в них дюбеля или распорные детали анкерных болтов.
Вкрутите саморезы или болты. Одна лага должна крепиться 2-мя или 3-мя анкерами, расположенными в 60-80 см друг от друга.
Прежде чем до конца закрутить крепления, проверьте ровность всех элементов.
Поместите между лагами теплоизоляционный материал.
Поверх утеплителя положите пароизоляцию.
Осталось лишь смонтировать чистовой пол или сделать подложку (для укладки плитки, ламината или паркета).

Читать еще:  Красивое крыльцо для частного дома; 40 фото

Как выполнить укладку лаг по кирпичным столбикам в деревянном доме

Хотя у дерева и сделанных из него конструкций не такой уж продолжительный эксплуатационный срок, все равно многие потребители отдают собственный голос в выгоду данного материала из-за его многих положительных качеств: экологичности, легкого веса, надёжности и низкой цены.

Древесину используют для создания поперечных балок, которые играют важную роль в устройстве пола. От их правильной укладки зависит рабочий срок покрытия пола в доме из дерева. В данной статье мы расскажем про то, как укладывать поперечные балки пола собственными руками, чтобы после они прослужили верой и правдой не один год. Кстати, если вас интересует строительство кирпичного дома в компании Истра, обращайтесь на сайт skistra.ru.

Общие сведения про укладку

Итак, если вас волнует вопрос, как крепить поперечные балки на кирпичные столбы, значит, вы серьезно подумали о создании надёжного и долговечного пола. Но при подобном способе монтажа понадобится обратиться к фундаментному устройству, а основное, его необходимо делать таким образом, чтобы он свободно выдерживал каждую установленную опору из кирпича. Можно залить фундамент для установки в отдельности либо же сделать его в виде неширокой ленты. Определить высоту опоры можно при помощи высоты, на которую будет помещён брус.

Чтобы выяснить потребление материалов на приспособление столбиков под поперечной балки, необходимо сделать расчёт и потом разработать план, на котором будет указана схема укладки подпола, какие материалы понадобятся и их кол-во. Сюда понадобится включить такие материалы: брус, хороший цемент и кирпичи.

Кладка

Чтобы кладка поперечных балок столбиком была сделана качественно, рекомендуется руководствоваться следующим правилом: там, где нагрузка в помещении будет маленькой, между брусками из древесины можно выдерживать большее расстояние. Если для настилания применяется тонкий материал, тогда рекомендуется разместить поперечной балки на близком расстоянии друг к другу.

Отсюда напрашивается следующий вывод: чем меньше расстояние между брусками из древесины, тем выше параметры прочности конструкции.

Однако подобное решение ведет к чрезмерным расходам материалов, стало быть, и повышению финансовых затрат. Зато итоговый результат выйдет хорошим, и уложенный пол отслужит длительное время.

Размещение

Если толщина доски составляет не меньше 50 мм, в данном варианте поперечной балки кладут на расстоянии 1 метра один от одного. Однако в приватном домостроительстве чаще используют доски в 40 мм, в данном варианте поперечной балки устанавливают с шажком в 70 см. Многие задают вопрос, как выполнить, чтобы конструкция вышла надёжной, а нагрузки были точно распределены? Тут главное исполнять точное расстояние между брусками из древесины. Первую доску кладут не дальше 25-35 см от поверхности стены.

Основное правило, которое необходимо исполнять, по желанию выполнить квалифицированный монтаж, это размещение. Поперечной балки кладут перпендикулярно к доскам пола. Если для создания конструкции применяют доски в 2 слоя, тогда верхний кладут «в крест» нижнему.

Процесс установки поперечных балок в самых разнообразных помещениях выполняется по-разному. Если кладка делается в гостевой, тогда доски пола устанавливают в направлении солнца. В данном варианте сами поперечной балки устанавливают в поперечном положении. А вот для помещений, где встречается высокая проходимость, укладку половых досок исполняют в направлении движения.

Как крепить

Есть несколько вариантов крепления поперечной балки. Это выполняют при помощи уголков из металла или гвоздей. Но специалисты говорят, что гвозди для крепежа поперечных балок малоэффективны, и спустя конкретное время понадобится их ремонт.

Лучше зафиксировать брусья шурупами, которые попадают вглубь на расстояние от 3 до пяти сантиметров. Если опора под поперечной балки сделана из кирпича, тогда тут необходимо в первую очередь покрывать её слоем гидроизоляции, крепление делается дюбелями.

Если длины бруса не хватит для укладывания поперечной балки необходимой длины, рекомендуется сделать наращивание способом вырубки, его ещё называют «в половину дерева» и затем зафиксировать это место гвоздками. При укладывании поперечных балок прямиком на землю сначала устанавливают черепные бруски.

Не считая брусков из дерева, сегодня применяют пластиковые конструкции, они свободно могут выдержать большие нагрузки и саморегулируются. Использование пластиковых поперечных балок полноценно решает задачу их выравнивания. Если вопрос стоит в том, как крепить тумбочки, то подобная работа не представляет высокой сложности, основное, что необходимо сделать, так это держаться монтажной технологии.

Главное! Между брусками из древесины выполняют слой гидроизоляции, после кладут утеплитель. Между досками во время монтажа оставляют не очень большой просвет.

Укладка опор и крепление поперечных балок

Для устройства опор под брус кирпичи кладут в 2 ряда. Кладку ряда сверху исполняют таким образом, чтобы после лаги из дерева пребывали к кирпичам перпендикулярно. Для укладывания столбиков лучше применять кирпич маркой не ниже М100, данные изделия свободно могут выдержать высокие нагрузки.

Для производства раствора используют цемент и песок по соотношению 1 к 3. Дальше их разводят при помощи воды и размешивают. Как только столбы возведены, на следующий день исполняют гидрозащиту под лаги из дерева. Для её устройства применяют рулонный кровельный материал.

Когда на столбы положены брусья, необходимо обратить свое внимание на ровность основы, она обязана быть прекрасной. Дальше можно проводить монтаж досок. Тут рекомендуется привинтить уголок к столбу из кирпича дюбель-гвоздями. Для этого при помощи дрели в кирпиче высверливают отверстия.

Напольное утепление

Утепление – это тоже важнейший этап. Внизу с одной и оборотной стороны лаг из дерева прибивают опорные бруски 50 ? 50 или 30 ? 50 мм.

Дальше на брусок кладут накат, в качестве которого выступает необрезная низкосортная доска, её толщина должна составлять 25 мм. Перед укладыванием такую доску обрабатывают специализированным дезинфицирующим составом, чтобы обезопасить пол от грызунов и насекомых. Для крепежа наката к брускам применяют шурупы.

Дальше на созданный накат кладут ветрозащитную пленку с пропускной способностью не более 800 г/м. Она убережет утеплитель от влияния на него влаги. После на уложенный слой гидроизоляции устанавливают утеплитель. Если учесть, что на рынке в наше время представлен широкий ассортимент материалов для утеплительных работ, с подбором не будет проблем, но необходимо понимать, что вовсе не каждый из них разрешается применять для утепления пола из дерева.

Тут лучше подбирать минвату с плотностью от 35 до 55 кг/м?. При укладывании между досками и изолятором тепла оставляют просвет в 2-4 см для проветривания.

Крепление досок

Любая древесина под влиянием температур и влаги подвергается деформации, благодаря этому крайнюю доску кладут таким образом, чтобы между ней и стеной оставался просвет в 1-2 см, это сберечь целость древесного настила, даже при крепких температурных перепадах и влаге.

Как только кладка половых досок закончена, просвет закрывают плинтусом. Для фиксирования досок можно применять гвозди, однако они могут ржаветь и по прошествии времени приподниматься над поверхностью доски. Благодаря этому для крепежа лучше применять шурупы длиной 60 мм и диаметром до 4,5 мм.

Как смотрятся поперечной балки на столбиках, демонстрируется в видео:

Устройство деревянного пола на грунте

Устройство деревянного пола на грунте чаще всего применяется при отсутствии подвального помещения, в целях экономии средств, в домах из профилированного (оцилиндрованного) бруса, как продолжение общей деревянной конструкции здания. Кроме того, деревянный пол экологичен, не является угрозой для здоровья человека, а в некоторых случаях даже способствует избавлению от некоторых болезней. Да к тому же, полы из дерева легко поддаются ремонту без нанесения при этом ущерба всему дому.

Содержание

  • Подготовка грунта.
  • Установка столбиков под лаги.
  • Укладка лаг.
  • Монтаж пола на лаги.

Подготовка грунта

Подготовка грунта под устройство деревянного пола является основополагающим моментом, от которого в будущем зависит долговечность напольного покрытия. Сам процесс заключается в максимальном уплотнении грунта (утрамбовки) и его выравнивании для того, чтобы легче было устанавливать столбики под лаги на одном уровне.

Инструмент для трамбовки можно изготовить своими руками, имея в наличии бревно диаметром около 200 мм длиной 700–800 мм. С одной стороны бревна прибивается гвоздями отрезок доски размером 300х300 мм и толщиной 40–50 мм, а с другого конца бревна приделывается рукоятка по своему усмотрению для поднятия и опускания «трамбовки».

Приведенные размеры «трамбовки» являются чисто рекомендованными и в каждом отдельном случае выбираются индивидуально, чтобы была возможность работать быстро и не сильно тяжело. Возможны и другие конструкции «трамбовки».

Установка столбиков под лаги

После того как грунт утрамбован и выровнен приступают к установке столбиков под лаги. Но сначала необходимо произвести разметку мест установки поддерживающих столбов. На практике для этого используются шнуры, которые определяют место расположения лаг. На пересечении этих шнуров обозначают места под фундамент для столбиков, которые выкладываются из керамического кирпича или бетонных блоков. Шнуры затем убираются, а места расположения столбиков фиксируют деревянными колышками, вбитых в грунт.

Далее в местах расположения колышек выкапываются ямки под фундамент для столбиков. Глубина ям зависит от плотности грунта и глубины залегания грунтовых вод. Если почва песчаная или скалистая вполне будет хватать глубины 25–30 см, однако, а если почва глинистая, то глубина фундамента должна быть 40–50 см, так как на дно придется засыпать щебенку, которую нужно тщательно уплотнить.

К заливке бетона фундамента нужно отнестись очень серьезно, соблюдая нужные пропорции бетона, песка и воды. Не следует экономить на цементе, а приготовить смесь в следующих пропорциях: одна часть цемента + три части песка + три части щебня мелкой фракции (10–15 мм). Перед заливкой раствора на дно ямы рекомендуется уложить полиэтиленовую пленку чтобы «молочко» не ушло в грунт. И еще: ниже уровня середины ямы рациональней будет прикрепить металлическую сетку из проволоки Ø 4–5 мм, которая будет играть роль арматуры для бетона.

После застывания бетона поверхность под кирпичную кладку столбиков необходимо защитить гидроизоляцией из рубероида или другого материала с припуском 10–15 см на каждую сторону. Затем можно приступать к кладке столбиков из кирпича, которые для надежности желательно класть из двух рядов кирпичей. Высоту кирпичных столбиков необходимо рассчитывать так, чтобы верхние кирпичи получились перпендикулярным укладываемым лагам.

Укладка лаг

При укладке лаг необходимо обратить внимание на то, чтобы они все находились в одной плоскости. Такой результат можно добиться путем подложки под лаги из кусков древесины или подтесать проблемные места рубанком.

Читать еще:  Гидроизоляция стен подвала

Уровень укладки постоянно проверяется уровнем. Крепление лаг к столбикам осуществляется через специальные уголки с помощью дюбелей (в кирпич) и саморезов.

Стоить обратить внимание на то, что отверстие в кирпиче разумней будет проделывать дрелью. Если это делать с помощью перфоратора – кирпич может треснуть.

Монтаж пола на лаги

После того как лаги надежно закреплены, можно приступать непосредственно к монтажу пола с использованием половых досок. Половые доски лучше всего приобретать с элементами стыковки, то есть с одной стороны доски находится шип, а с другой – паз. Правильно будет, если перед монтажом пола между лагами проложить минеральную вату, которая будет служить утеплителем для пола. Полистирол (пенопласт) использовать для этого не целесообразно. Можно в качестве утеплителя засыпать керамзит, мох, опилки и т. д.

Конечно, пространство между лагами можно использовать для прокладки и скрытия различных коммуникаций: водопроводных и канализационных труб. Можно сделать некоторые доски пола в виде люка для обслуживания и контроля коммуникаций. Половые доски должны иметь влажность не более 12%, иначе с течением времени, высыхая, они будут коробиться.

Как крепить доски? Можно просто прибить гвоздями (см. рисунок выше), а можно крепление осуществлять с помощью саморезов. Но в любом случае желательно перед декорированием пола места крепления досок к лагам замазать герметиком.

Своими руками — Как сделать самому

Как сделать что-то самому, своими руками — сайт домашнего мастера

Укладка лаг для пола – таблица расчета

Как рассчитать толщину досок и расстояние при укладке лаг для пола

На даче начал скрипеть пол, а в некоторых местах и вовсе провалился. Оказалось, что деревянные столбы под лагами сгнили. Решил заменить опоры, выбрав более надежный способ укладки лаг. Рассмотрел несколько вариантов укладки.

Укладка лаг на цементную стяжку.

По всей площади пола вынимаем землю на глубину 70-80 см. Засыпаем песок, трамбуем.

Заливаем слой бетона. В этом случае пол не деформируется, а стяжка обеспечивает надежную и прочную опору по всей длине. Перед укладкой лаг на бетонное основание необходимо положить слой гидроизоляции и шумоизоляции. Но такой способ больше подходит для квартир, а его применение на даче мне не по карману: слишком большой расход цемента, щебня и песка.

Укладка лаг на грунт.

Лаги кладем на сухой грунт. Для этого снимаем плодородный слой почвы, тщательно утрамбовываем, засыпаем просеянным песком и снова трамбуем. Затем — слой из прокаленного песка и шлака, утрамбовываем. Основа для установки каркаса из деревянных лаг готова. Этот способ экономичный, но не практичный, так как пол будет холодным, а для его утепления потребуются дополнительные затраты. К тому же даже при наличии гидроизоляции он будет сильно гнить.

Укладка на бетонные или кирпичные столбы.

Для оборудования опорных столбов заливаем фундамент. Он может быть отдельный для каждого столбика, а может быть в виде ленты под ряд столбов. Минимальные размеры фундамента под один столб 40×40 см, глубиной 40-60 см. Когда раствор схватится, выкладываем кирпичные столбики высотой от 20 см. Расстояние от первой лаги до стены должно составлять от 3 до 20 см, а между лагами зависит от толщины половой доски (см. табл.).

Этот способ оказался наиболее подходящим для меня в соотношении цена-качество.

Расстояние между лагами и его зависимость от толщины доски – таблица

Толщина доски для пола

Расстояние между лагами

© Автор: Валентин Парамонов, Могилевская обл.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

2 отзывов

Этим летом строители собрали нам коробку дачи из газобетонных блоков. Остальные «мелочи» мы решили делать своими силами. Подскажите, как правильно залить пол ровно, чтобы было без переделок и чрезмерных финансовых затрат?

Давайте распишем всю технологию по этапам. Сначала надо уяснить для себя возможные неровности и перекосы пола. Ведь от этого зависит расход приобретаемого материала. Начнем с отбивки горизонтали. При этом мы выясняем степень горизонтальности пола, возможные его наклоны. Самый продвинутый в этом отношении — это лазерный маркер. Хотя использование простого водяного уровня даст тот же результат. Сначала устанавливаете на полу несколько маяков (это небольшие «лепешки» плотного цементного раствора), после чего точно выводите их толщину под нужный уровень. После этого временно соедините маяки рейками или трубами, которые покажут, до какого размера надо заливать раствор. Следующий шаг — подготовка раствора из смеси. Тут надо быть точным и строго следовать дозировке материалов, указанных в прилагаемой к смеси инструкции. Следуйте одной бесспорной истине — сухая смесь добавляется в объем с водой и никак не наоборот. Разумеется, тут необходимо настойчиво перемешивать получаемый раствор.
Далее заливаете подготовленный раствор и разравниваете специальным инструментом — правилом. Когда смесь затвердеет, ее поверхность требуется прогрунтовать. Для финального выравнивания пола купите самовыравнивающийся состав, используемый для наливных полов. Медленно налейте состав на подготовленную поверхность. Благодаря своей консистенции раствор сам займет горизонтальное положение. Финальный этап — пройдитесь игольчатым валиком по всей поверхности. Благодаря этому оставшиеся в растворе воздушные пузырьки выйдут наружу. Не торопитесь с вводом в эксплуатацию. Пусть твердение раствора происходит в естественных условиях, без сквозняков и тепловых пушек.

Укладка дощатых полов в деревянных домах на грунт

Доска пола — это наиболее старый, и экологически чистый вид покрытия полов.

Больше всего для устройства пола используют доски из хвойных пород таких как сосна и ель. Данная древесина наиболее устойчива к нагрузкам. Самой лучшей доской является, та которая произрастала в северных районах — она наиболее плотная и твердая. Доска монтируется по лагам . Доски имеют разное сегментирование А, В, С, (А,В — хорошего качества, их можно покрывать лисирующими ЛКМ),(С имеет не столь качественный вид, поэтому, её необходимо окрашивать укрывными ЛКМ). Доска должна быть влажностью 12 % (±1 %). Доска пола подготавливается полностью к укладке, должна иметь рабочую влажность, и должна быть подобрана по размеру и высоте.

Доска из лиственницы более подходит для монтажа, поскольку имеет близкие характеристики к доске из дуба (имеет красивую текстуру, разноотеночность), имеет природную устойчивость к гниению.

Укладка дощатых полов

Самые простые и наиболее распространённые полы — это дощатые полы. Для индивидуального строительства, использование дощатых полов, является наилучшим вариантом.

Технология устройства полов из доски:

Удаляем растительный грунт и укладываем два слоя с земли и хорошо утрамбовываем его. Толщина двух слоёв должна не превышать 15-20 см. Затем в этот слой втапливается с утрамбовкой щебень на 4 см в глубину. На это основание кладут известково-щебеночный слой 15-20 см. В щебень можно добавлять гравий, но только хорошо перемешав их. Величина щебня должна быть не менее 20 мм. и не более 60 мм.(щебень и гравий должны быть без примесей песка и грунта). Щебень укладывается двумя слоями. Слои уплотняют с проливкой раствором из извести (1:4) и утрамбовываются. При наличии мягких и плывучих грунтах, следует использовать песчаный грунт вместе с слоем щебня.

Верхняя часть полов устраивается на высоте 10-15 см над наружной отмосткой. На основание ставят кирпичные столбики, расстояние между ними 70-100 см. На них по изоляционному слою из толи и прокладкой из обрезной доски пропитанной антисептиком например (PROTEC 245), кладут лаги. Поверхность лаг обязательно выравнивают по уровню. Расстояние (просветы) между лагами и рейкой должны не более 3 мм,а между стенами, перегородками и лагами оставлять зазор от 8 до 10 см, для возможности осадки древесины. На лаги укладывают пол из подготовленных досок 3,5 или 4 см, если тоньше то есть вероятность, что доска не выдержит нагрузки, появятся трещины, может обломиться или сильно просядет. Доски крепятся любыми крепежом, но только длина его должна быть в 2,5 больше. Пол настилают к стене с оконными проемами только перпендикулярно. Пол настилается после, накрытия здания крышей, для исключения попадания влаги и сильных физических нагрузок при монтаже конструкций дома. Во время монтажа пола, нельзя забывать и о вентиляции (воздухообмен), для предотвращения возникновения сырости. В противоположных углах комнаты врезают в полы вентиляционные решётки.

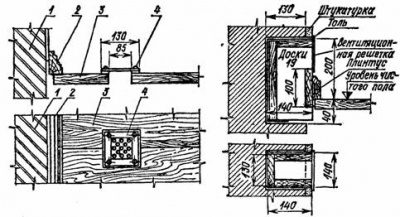

При центральном отоплении во всех комнатах устраивают пристенные решётки, они должны находится над решётками в полу. Пристенные решётки не рекомендуется заставлять мебелью, для лучшей вентиляции.

Дополнительная информация при укладки настила

Если место расположения дома имеет сухой климат или низкое нахождение грунтовых вод, то при устройстве полов можно использовать только дощатый настил который кладут по лагам. Опираются лаги на кирпичные столбики уложенные в два ряда, с верху гидроизолируются двумя листами рубероида. Столбики устанавливаются на тонкий слой бетона (бетон можно армировать или добавить больше песка и гравия в пропорции 1:7). Под бетонной стяжкой устраивают гидроизоляционный слой, который состоит из глины(глина используется как гидроизоляция), грунт под глиной обязательно утрамбовывается. Расстояние от глины до настила должна составлять не менее 250 мм. Такое конструктивное решение позволяет избежать поражение грибком. Когда грунтовые воды находятся близко от поверхности настил устанавливают на 0,5 метра выше уровня земли. Такие полы делают двойными, на первый слой кладут утеплитель, технология устройства опорных конструкций остаётся прежней. Черновой пол используют как основу гидро- и теплоизоляции первым слоем укладывают глину толщиной 20-30 мм, а затем распределяют утеплитель. Материалом для утеплителя может служить керамзит, шлак или опилки смешанные с известью. По теплоизоляции укладывают рубероид, пергамин или другие материалы не позволяющие заводится грызунам. Затем настилают чистый пол. Обязательным условием, является наличие вентиляции между черновым и чистовым полами, в чистовом полу вырезаются отверстия и устанавливают вентиляционные решётки.

Полы исходя из условий эксплуатации и климата бывают одинарные и двойные (см. выше) Доска для одинарного пола может использоваться разной длины, но стыкуется только по лагам. Уложенная доска обязательно должна примыкать к предыдущей плотно, для этого уложив первую доску вторая укладывается рядом и на расстоянии 10-15 см. в лагу вбивают скобу, между скобой и доской пола кладут две деревянные прокладки толщиной 50-70 мм. и для прижатия досок друг к другу вбивают два клина. Это называется «сплачивание досок»

а — обычными скобами; б — скобами Смолякова; 1, 5 — скобы; 2 — клинья; 3 — кусок доски; 4, 7 — клинья; 6 — лага). После сплачивания доски прибивают к лагам, гвозди необходимо утапливать в доску. После монтажа пола, его необходимо подготовит для окраски, для этого его шлифуют, затем через некоторое время смачивают водой, для поднятия ворса, еще раз шлифуют и наносят ЛКМ.

Для окраски пола после шлифовки, наносят грунт, затем по грунту в три слоя (не в один заход) наносят лак для лестниц.

PS. Не рекомендуется по окрашенному полу ходить на тонких каблуках, или механически разрушать окрашиваемую поверхность, ремонт отдельного участка разрушенного ЛКМ не возможен, тем более если ЛКМ был колерован.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
