Закладные для откатных ворот в кирпичных столбах

Закладные для ворот в кирпичных столбах (видео)

Закладные для ворот в кирпичных столбах должны быть выполнены грамотно. В процессе строительства дома приходится потратить большую сумму денег, времени и сил. Но на самом деле хлопоты еще не закончились, ведь еще необходимо уделить внимание и прилегающей территории. Для этого достаточно возвести забор для ограждения участка. С помощью него можно не только придать территории завершающий вид, но и защитить ваш дом.

Забор с кирпичными столбами является одним из самых надежных ограждений.

Материал для забора можно выбрать самый разнообразный, ведь он зависит от того, какое строение он защищает. Самым традиционным вариантом считается дерево. Обычно, как только выезжаешь за город, то можно увидеть заборы из частокола, досок и плетня. Такой вид забора считается прочным и долговечным, но сейчас прогресс не стоит на месте, и поэтому на смену дереву приходят и другие варианты ограждений.

Забор можно выполнять из металла, кирпича или камня. Такие материалы обладают своими особенными качествами при монтаже и имеют разную стоимость.

Что представляет собой кирпичный забор?

Расчет количества кирпича на 1 кв.м забора.

Такой вариант ограждения считается оптимальным, так как стоимость и качество приятно радуют и оправдывают себя. Ведь кирпичный вариант ограждения можно установить, и в дальнейшем не выполнять капитальный ремонт как минимум лет десять. Но чтобы так было, нужно грамотно выполнить технологию работ.

Для начала постарайтесь точно определить количество материала, выбрать участок, на котором вы будете его возводить. Потом подумайте, надо ли вмонтировать ворота в забор.

В этом случае при монтаже опорных столбов обязательно нужно этот фактор учесть. Такой момент считается главным, который необходимо учитывать.

Как сделать опорные кирпичные столбы?

Правильным вариантом при строительстве кирпичных столбов, в которые будут вмонтированы ворота, считается расчет столбов, и нужно выполнить это правильно. Для начала их устанавливают в углах будущего забора, а затем через каждые полтора метра.

Оптимальным вариантом считается нарисовать чертеж на бумаге, а затем перейти к практике. На таком плане отмечают столбы, к которым потом будут приделаны ворота. Для начала нужно возвести фундамент под каждый столб, а затем приступить к укладке.

Варианты кладки кирпичных столбов для забора.

Для создания фундамента заранее подготавливаем материалы и инструменты:

  • строительный уровень;
  • лопата;
  • песок;
  • щебень;
  • цемент;
  • вода;
  • кирпич.

Для начала выкапываем ямы под столбы в соответствии с планом. Если грунт песчаный, то копать необходимо до того момента, пока не дойдете до песчаного слоя. А если в результате работ его так и не нашли, то тогда копаем глубиной около 100 см.

Если песок нашли, то тогда все заливаем бетоном, а если нет, то для начала делаем слой песка. Для этого надо насыпать 20 см песка и хорошо утрамбовать, дополнительно используют для этого воду. Ну а чтобы сделать бетон, возьмите по одному ведру воды и цемента и по три ведра песка и щебня. Все хорошо перемешиваем и высыпаем в яму, пока раствор хорошо не сравняется с землей. Все оставляем на сутки до полного высыхания. По истечении суток на дно кладем гидроизоляцию и приступаем к укладке столба.

Некоторые специалисты выделяют другой вариант укладки бетона. При этом надо в яму до краев насыпать щебень, а потом засыпать песок. Песок предварительно промывают водой, чтобы он мог заполнить пустоты между камнями. А потом процесс такой же, как и при заливке фундамента бетоном.

Как выполнить столбы для ворот навесного типа?

Если на столбах из кирпича будут навешаны ворота, то без внутреннего стержня не обойтись.

Как осуществляется установка кирпичных столбов в этом случае? Монтаж столбов, к которым прикрепляются ворота, происходит немного по-другому. Так как для них разработаны специальные правила установки.

Обычно для столбов из кирпича не нужен внутренний стержень, но без него никак не обойтись, если на нем будут навешаны ворота. Вот поэтому себе заранее на плане отметьте, что у столбов внутри должен быть металлический стержень.

Такое правило не означает, что придется полностью закрыть трубу кирпичом. Если вы такое сделаете, то тогда ворота не к чему будет крепить. При этом в тот момент, когда необходимо рыть яму для фундамента и засыпать в нее песок, нужно еще закрепить металлический стержень.

Но помните, что он должен выходить из столба. Только необходимо запомнить такой момент: чем больше высота столба, тем больше длина стержня. Специалисты в такой области считают, что столб надо врыть в землю на 1/3 от общей его длины, выступающей из грунта.

Как сделать закладные для ворот в столбе из кирпича?

Многие люди при возведении откатных ворот совершают ряд грубейших ошибок, и одна из них – это когда в столб не вставляют стержень. А если и вставляют, то только внутри, и тем самым он полностью бесполезен.

Для закрепления столбов калитки нужно приобрести металлические швеллеры или трубы.

Установка закладных для ворот на столбе.

Лучше всего применять закладные, которые вбивают рядом со столбом в грунт. А потом к ним приваривают швеллер.

Читать еще:  Как подобрать железобетонные перемычки

Если вы не уверены в своих возможностях, то тогда изначально выполните в швеллере отверстия для закладных. А после его возведения можно надеть закладные при помощи сварки и закрепить аккуратно.

Затем переходим к затиранию грубых швов. Хотелось отметить, что нельзя забывать о просверленных отверстиях в швеллерах, они должны быть вкопаны в грунт, а не стоять на нем. Это нужно для того, чтобы швеллер не отвалился от столба. Старайтесь вкапывать их в грунт поглубже.

Если столбы имеют большую высоту, то вертикальных швеллеров будет мало установить возле каждой половины ворот. Существует такое правило: для начала они крепятся внизу при помощи 3-го швеллера, длина которого в обязательном порядке равна длине между столбами и калиткой.

Швеллер устанавливают в грунт обоими концами, а потом приваривают к основанию 1-го швеллера и все хорошо бетонируют. После того как выполнили крепление, заполняют траншею грунтом и оформляют ее надлежащим образом.

Если калитка прикреплена ненадежным образом, то тогда нужно приварить 4-ый швеллер. Для этого его крепят наверху и фиксируют сваркой к краям вертикально расположенных швеллеров, к которым помещают края швеллера перекладины.

Еще есть самая популярная ошибка при монтаже ворот к столбам из кирпича: на этапе установки металлического стержня многие к нему монтируют сваркой закладные. И после такой манипуляции пытаются закрепить калитку.

Но это попросту трата времени. Ведь ворота не могут крепиться на маленьких деталях, выступающих из кирпичной кладки. Потом все спиливают болгаркой и оставляют потоки на кирпиче. Вот поэтому запомните: чтобы ворота можно было установить на забор из кирпича, нужно заранее правильно выполнить установку столбов и определить те, которые станут опорой для ворот. Монтаж выполняют при помощи электрической и газовой сварки.

У многих возникают проблемы при поиске грамотного сварщика, однако если у вас нет специальной подготовки, самостоятельно делать сварку нельзя.

УСТАНОВКА ОТКАТНЫХ ВОРОТ В НИЖНЕМ НОВГОРОДЕ И НИЖЕГОРОДСКОЙ ОБЛАСТИ

Закажите откатные ворота под ключ с гарантией 24 месяца!

Оставьте заявку для расчета стоимости!

Откатные ворота

Чтобы оптимизировать пространство перед въездом на участок и во вдворе дома, используются откатные ворота. Иногда их ещё называют сдвижными воротами. Основное их отличие в траектории движения створки ворот, которая сдвигается вдоль горизонтальной линии лицевой стороны забора.

Зимой для открывания таких ворот не обязательно расчищать снег перед ними. А использование автоматики позволяет открывать их дистанционно прямо из автомобиля, с пульта, что очень удобно.

Заказать откатные ворота с установкой Вы можете в компании ПрофСтрой. Для этого заполните форму заявки на нашем сайте и мы свяжемся с Вами в ближайшее время!

Воспользуйтесь нашими преимуществами!

Собственное производство обеспечивает лучшие цены благодаря прямым поставкам сырья!

Работа строго по договору — официально и безопасно!

Выберите удобное время для монтажа, приедем через 3 дня и поставим за 1 день!

Широкая география работы — ставим откатные ворота в любой точке Нижегородской области!

Цены на откатные ворота

Откатные ворота без автоматики

Цена под ключ: 66 000 руб./шт.

Состав материалов и работ:
Параметры ворот: Ширина проема ворот 4,0 м., Высота ворот 2,0 м., Столбы 80х80, Консоль — профильная труба 60х40, Балка и комплектующие Rolling Center, Закладной элемент — Швеллер 18, Грунтовка и покраска каркаса краской Hammerite, Обработка герметиком, Обшивка каркаса профнастилом;
Фундамент: Свайно-винтовой;
Автоматика: Без автоматики, ручное открывание;
Установка: Установка фундамента; Сборка каркаса откатных ворот; Установка столбов, Обшивка каркаса ворот облицовочным материалом.

Гарантия 24 месяца. Под заказ. Производство — 5 дней, установка за 3 дня.

Откатные ворота с автоматикой

Цена под ключ: 86 000 руб./шт.

Состав материалов и работ:
Параметры ворот: Ширина проема ворот 4,0 м., Высота ворот 2,0 м., Столбы 80х80, Консоль — профильная труба 60х40, Балка и комплектующие Rolling Center, Закладной элемент — Швеллер 18, Грунтовка и покраска каркаса краской Hammerite, Обработка герметиком, Обшивка каркаса профнастилом;
Фундамент: Свайно-винтовой;
Автоматика: Привод BFT DEIMOS 700 (Италия), 2 пульта управления;
Установка: Установка фундамента; Сборка каркаса откатных ворот; Установка столбов. Установка автоматики.

Гарантия 24 месяца. Под заказ. Производство — 5 дней, установка за 3 дня.

Встроенная калитка с врезным замком

Цена под ключ: 7 500 руб./шт.

В цену включены материалы и установка.

Набор фотоэлементов + Сигнальная лампа

Цена под ключ: 9 800 руб./шт.

В цену включены материалы и установка.

Преимущества откатных ворот:

Экономия места — не требуется дополнительное пространство на раскрывание створок

Удобство в использовании — легко открываются даже без автоматики, с автоматикой открываются с пульта!

Даже сильные порывы ветра не затрудняют движение створки ворот!

Схема и порядок монтажа откатных ворот

Этапы работ:

  1. Установка индивидуального фундамента под опорные ролики ворот;
  2. Установка конструкции откатных ворот и ответного столба;
  3. Монтаж автоматики (по согласованию).

Тройная гарантия качества:

Общая сумма фиксируется в договоре. Окончательная оплата только после монтажа.

Мы ставим заборы и откатные ворота с 2009 года и накопленный опыт гарантирует высокое качество работ!

Гарантия 24 месяца на откатные ворота по договору!

Почитайте отзывы наших заказчиков

Посмотрите наши работы!

Сделайте три простых шага к откатным воротам!

1.
Консультация, замер, заключение договора, предоплата 40%

  • &#8594

2.
Монтаж

  • &#8594
Читать еще:  Как утеплить кирпичный дом снаружи и чем лучше

3.
Приём работ и окончательная оплата

1.
Консультация, замер, заключение договора, предоплата 40%

  • &#8595

2.

  • &#8595

3.
Приём работ и окончательная оплата

Откатные ворота своими руками

Большое количество людей изготавливают откатные ворота самостоятельно, при этом экономя не одну тысячу гривен. Чтобы сделать их своими руками не обязательно иметь опыт, так как в этом нет ничего сложного. Единственное что понадобится, это навыки работы со сварочным аппаратом, но если у Вас их нет, наверняка найдутся знакомые сварщики, или можно просто нанять такого специалиста на пару часов.

Для откатных ворот консольного типа обязательным является покупка и установка элементов фурнитуры.

Перед изготовлением ворот желательно сделать их чертеж, чтобы в процессе производства свести к минимуму вероятность ошибок. На чертеж нужно нанести все размеры, а также рассчитать необходимое количество материалов, чтобы не покупать ничего лишнего.

Чтобы сделать откатные ворота, нужно выполнить следующие основные работы:

  • Выкопать приямки для фундаментов столбов и роликовых опор.
  • Сделать опоры из кирпича.
  • Изготовить створку.
  • Установить фурнитуру.

Для откатных ворот понадобятся два фундамента под столбы и один под роликовые опоры.

Фундамент роликовых опор нужно предусмотреть с той стороны проезда, в которую будет открываться створка.

В приямки для столбов перед бетонированием нужно установить металлические трубы, сечение которых должно быть 80х80 мм или 100х100 мм. Они послужат усилением кирпичной кладки.

В приямок роликовых опор устанавливается горячекатаный швеллер №№22-24. Его длина должна быть равна половине ширины проезда. Чтобы швеллер в процессе эксплуатации ворот не вырвало из бетона, к нему нужно приварить каркас из арматуры диаметром 10-12 мм. Плоскость швеллера должна находиться в едином горизонте с поверхностью проезда.

Во время кирпичной кладки столбов нужно устанавливать по мере их возведения закладные детали, которые представляют собой уголок 40х40 мм длиной 70 мм с приваренной к нему арматурой диаметром 8 мм. Закладные детали нужно размещать равномерно по всей высоте столбов. В каждой опоре должно быть не менее трех закладных.

Чтобы изготовить створку, нужно сварить основной и вспомогательный каркасы.

Для основного каркаса можно использовать трубы 60х30 мм или 60х40 мм, а для вспомогательного 30х20 мм. Вспомогательный каркас необходим для жесткости конструкции, а также к нему будет крепиться профнастил.

У створки должен быть противовес (треугольная часть), который нужен, чтобы была возможность ее перемещения по роликам, которые находятся в стороне от проезда. Длина противовеса должна быть как минимум равна половине ширины проезда.

На откатные ворота в зависимости от их массы устанавливается обычная или усиленная фурнитура. Изделия стандартных размеров используются если масса створки до 400 кг.

Комплект фурнитуры состоит из следующих элементов:

  • Направляющая имеет специальную форму в поперечном сечении. Изделие нужно приваривать снизу створки прихватками в шахматном порядке длиной шва 20-30 мм.
  • Роликовые опоры привариваются к швеллеру, который должен быть заранее забетонирован в стороне от проезда. Ролики находятся внутри направляющей. По ним перемещается створка.
  • Верхние поддерживающие ролики не дают отклониться верхней части створки от прямой линии, когда ворота перемещаются.
  • Нижний накатной ролик со стороны свободного края створки крепится двумя болтами внутри направляющей. Изделие может быть полностью металлическим или содержать деталь из полимеров. Ролик с полимерами используется, если масса ворот не превышает 400 кг.
  • Нижний фиксатор принимает на себя нижний угол створки и удерживает его. За счет этого элемента с роликовых опор частично снимается нагрузка, когда створка закрыта.
  • Верхний фиксатор выполнен в форме скобы. За счет него створка в закрытом положении не болтается в ветреную погоду.
  • Заглушки торцов направляющей изготовлены из резины и нужны чтобы в рельс не попадали грязь или снег. Если будет установлен металлический накатной ролик, понадобится только одна заглушка, поскольку функции второй выполнит пластина, приваренная к нижнему ролику.
  • Регулировочные пластины можно не покупать, но с этими изделиями установка роликовых опор будет выполнена значительно быстрее и проще.

Подшипники роликовых опор могут иметь металлические или полимерные обоймы. Обоймы из полимеров в наших климатических условиях не прослужат долго, так как при низких или высоких температурах быстро потеряют свои начальные прочностные характеристики, которые не восстановятся.

При выборе фурнитуры, не стоит опираться только на ее стоимость, так как нередко сравнительно дешевые модели ничем не уступают по показателям даже самым дорогим. Главное, чтобы изделия имели точную геометрию и были изготовлены из качественных и прочных материалов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Сделай сам: распашные ворота и калитка на кирпичных столбах

Сделай сам: распашные ворота и калитка на кирпичных столбах

Фотоинструкция по возведению въездной группы на участок с зашивкой ворот и калитки деревом

Забор. Ворота. Калитка. Из чего их сделать? Сколько людей, столько и мнений. От дорогих каменных конструкций, до «народного» и всем надоевшего профлиста на металлических столбах. Если душа требует чего-то эдакого, то не проходите мимо. В статье рассказывается, как самостоятельно изготовить красивые и недорогие распашные ворота с калиткой на ленточном фундаменте.

Содержание:

  • Как сделать фундамент при высоком УГВ под распашные ворота на кирпичных столбах
  • Как самостоятельно сварить ворота и калитку и зашить их деревом
  • Ответы на вопросы по строительству въездной группы
  • Сколько стоит сделать своими руками распашные ворота и калитку
Читать еще:  Отделка стены под кирпич

Самодельные распашные ворота и калитка на кирпичных столбах

Я решил огородить участок. Начал со строительства распашных ворот и калитки. Ворота хочу автоматизировать. Долго думал, как и что делать. Придумал — залью ленту. Поставлю на неё три кирпичных столба. Ворота и калитку сварю из профильной трубы. Потом зашью их доской.

Итоговый вариант распашных ворот с калиткой.

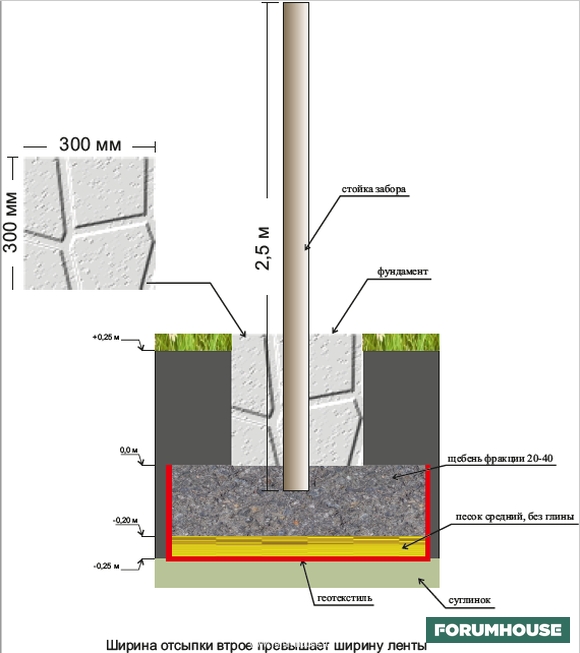

Основа ворот — фундамент — бетонная малозаглубленная лента, предложенная пользователем портала Groundworkturf.

Надёжный монолитный фундамент для забора из кирпича, камня при высоком уровне грунтовых вод.

Такой фундамент не выпрет силами морозного пучения.

Пошагово расскажем, как сделать такие ворота:

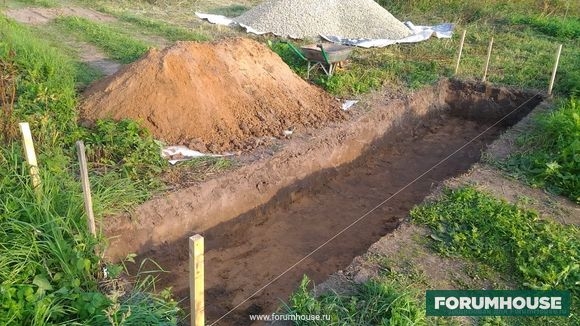

  1. Разметьте и выкопайте траншею под ленточный фундамент.

Ширина и глубина ленты — 60 см. Ширина траншеи – 1.5 м.

  1. Уложите на дно траншеи геотекстиль с нахлестом на стенки. В «корыто» насыпьте щебень. Утрамбуйте щебень послойно. Общая толщина «подушки» около 30 см.

Щебень лучше расклинить, например, вбив во фракцию 20-40, фракцию 5-20.

  1. Установите опалубку и свяжите арматурный каркас.

  1. Заложите в «ленту» электропроводку для приводов распашных ворот.

Провод проложен в ПНД трубе диаметром 25 мм и металлопластиковой трубе диаметром 16 мм.

  1. Свяжите арматуру для армирования столбов.

  1. Залейте ленточный фундамент под ворота и калитку.

  1. Купите петли для ворот.

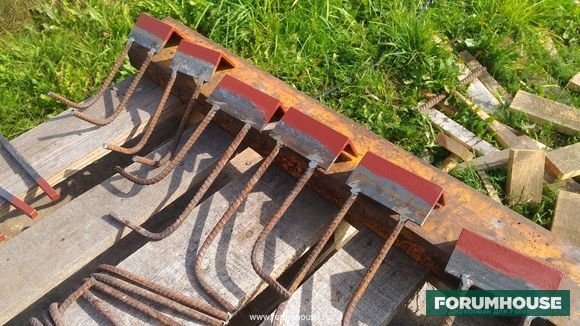

  1. Из уголков и арматуры сварите закладные для приваривания петель к столбам.

Под столбы пошла «10-я» арматура в четыре прута.

  1. Сложите столбы из кирпича.

Пользователь занимался кладкой первый раз в жизни. «Кирпичи», сделанные из пескоцемента, ДядяВован укладывал на квадрат «десятку». Длина прутка – 45 см.

Получились аккуратные швы.

  1. Поставьте закладные под петли ворот и калитки.

  1. Залейте изнутри столбы пескобетоном и выведите провода.

Теперь сварите ворота и калитку. Чтобы получить ровные ворота без перекосов, сначала сварите сплошную конструкцию, а затем болгаркой разрежьте её на две отдельные створки.

  1. Загрунтуйте и покрасьте створки ворот и калитку.

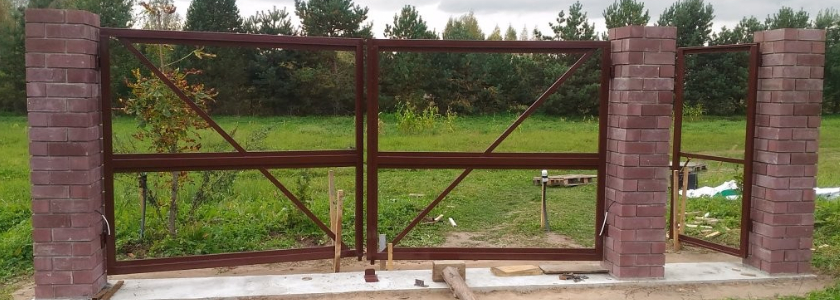

  1. Навесьте створку калитки.

  1. Изготовьте и забетонируйте два упора для створок в открытом положении ворот.

В будущем ДядяВован приварит к столбикам датчики безопасности.

Не забываем вывести провода.

Совет от FORUMHUSEтем, кто планирует установить приводы для распашных ворот, сразу сделайте под них закладные (со стороны двора). Иначе потом придётся крепить металлические пластины к кирпичу, и он со временем треснет из-за циклических нагрузок.

  1. Врежьте в калитку замок.

Совет: начните с врезки замка в профильную трубу. Это проще, чем возиться с готовой калиткой. И ещё я промахнулся с местом врезки замка. В итоге ручка упиралась в притвор, и калитка не закрывалась. Минут 30 думал, что делать. Срезать уже готовый покрашенный притвор и варить новый, либо в этом сделать паз по ручку и замок. Решил сделать паз. Вырезал часть трубы и заварил место металлической полосой. Подшлифовал, загрунтовал, покрасил. Результат мне понравился.

  1. Обшейте ворота и калитку доской.

Заранее просверлите в досках отверстия под саморезы и покройте древесину пропиткой в два слоя.

Чтобы вода не застаивалась на торцах дощечек, запилите их с небольшим скосом. Сверху и снизу, скос наружу.

  1. Изготовьте засов на ворота.

Полностью готовая въездная группа с колпаками, установленными на столбах.

Как сделать распашные ворота и калитку: ответы на самые частые вопросы

Ворота ДядяВован понравились пользователям портала. Они задали мастеру вопросы.

Подскажите, пожалуйста, какой размер у профильной трубы?

Я купил такую трубу:

  • Сечением 60х40х2 мм — 24 м;
  • Сечением 40х20х2 мм — 18 м;
  • Сечением 40х20х1,5 мм — 24 м.

А какая высота столбов и забора?

Воротные столбы примерно 2 метра. Забор потом сделаю из сварной сетки. Высота забора будет 1.8 м.

А как вы армировали фундамент и сколько ушло цемента?

Армирование фундамента – 2 ряда по 5 прутов + 5 шт. поперечных рамок. Вместе с кладкой столбов ушло 15 мешков цемента по 25 кг. Арматура «десятка». На фундамент ушло 72 м и 24 м на столбы.

Сколько стоит своими руками построить распашные ворота и калитку

Размеры въездной группы:

  • ширина калитки – 90 см;
  • ширина ворот – 3.9 м;
  • ширина всей конструкции — 6 м.

Всего на распашные ворота и калитку пользователь потратил 28 тыс. руб. Цены — осень 2018 года.

Выводы

Сделать красивый забор, откатные или распашные ворота может каждый, кто дружит с инструментом. Практика показывает, что это выгоднее, чем нанимать строителей или платить «фирме». Не забываем о существенном плюсе — «наёмники» гонят метраж на скорость, а вам нужно качество.

Если вы загорелись и хотите самостоятельно построить самодельные ворота и забор, советуем темы: Фундаменты для заборов и Фотогалерея деревянных заборов.

  • Строительство забора из профлиста: расчеты нагрузок и особенности монтажа. Алгоритм выбора материалов и расчёт ветровой нагрузки действующей на забор из профлиста.
  • Забор из необрезной доски своими руками. Технология и этапы самостоятельного строительства красивого деревянного ограждения участка.
  • Бюджетные откатные ворота своими руками. Опыт изготовления и чертежи дешёвых и простых откатных ворот.

В видео — Забор из габионов — нестандартное решение для современного дома.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
