Минимальный уклон фальцевой кровли

Какой должен быть уклон фальцевой кровли

Угол наклона кровли имеет большое значение для правильной эксплуатации. Для каждого отдельно взятого вида кровельного материала специалисты рекомендуют определенный угол. Чем больше уклон кровли, тем лучше и быстрее будет стекать вода в водосточные желоба. На поверхности такого типа не будет задерживаться листва или мусор. Кроме того, при больших углах значительно упрощается конструкция кровли, и это, в свою очередь, дает возможность укладывать практически любое кровельное покрытие.

К малоуклонным крышам выдвигаются более строгие требования. При пологом скате увеличивается вероятность того, что в подкровельном зазоре будет скапливаться конденсат. Поскольку существенно уменьшается скорость стекания воды на крышах с малым уклоном, возрастает вероятность того, что будут накапливаться грязевые отложения. Давайте рассмотрим, какой рекомендуют уклон для фальцевой кровли.

Оптимальный уклон для кровли из фальца

Зачастую при установке кровель этого типа задействуются рулонные материалы из металла, что позволяет сделать минимальный угол наклона. При этом никаких вспомогательных конструктивных решений не требуется. Например, допускается делать минимальный уклон для фальцевой кровли – 7 градусов. Но если в монтаже используется уплотнитель для стоячего фальца, который устанавливается в фальцевой замок. Он отлично герметизирует его.

Для кровли, у которой небольшой уклон, лучше всего подходят реечный и двойной стоячий фальц. В целом же существует 4 распространенных разновидностей фальцевания: одинарный стоячий, Г-образный, двойной стоячий и реечный фальц. Первые два продукта применяются в основном при уклонах кровли, которые меньше 25 градусов.

При малом уклоне фальцевой кровли важно учитывать, что с уменьшением угла необходимо увеличивать подкровельное вентиляционное пространство.

Выбор уклона кровли в зависимости от климатических условий

Выбирая угол ската, нужно не только ориентироваться на дизайн кровли, особенности фасада здания или кровельный материал. Важно также учитывать климатические условия региона, где вы проживаете. Если количество осадков в зимний период достаточно велико, тогда лучше установить большой уклон фальцевой кровли. Это снизит нагрузку на кровлю и позволит крыше быстрее очищаться от снега.

Если же дом находится в местности с сильными ветрами, тогда лучше выбирать минимальный уклона ската, чтобы снизить парусность конструкции. Если же проигнорировать эти рекомендации, это чревато разрушением кровли. Зачастую диапазон наклона составляет от 9 до 20 градусов.

В целом для оптимального угла ската крыши выбираются средние значения 16-22 градусов. Фальцевая кровля с таким уклоном прослужит вам долго и будет защищать ваш дом от протечек. Для такой кровли можно возвести обрешетку с использованием брусков, которые будут находиться на расстоянии 25 см друг от друга. Если расстояние будет больше, то есть вероятность появления прогиба кровельного покрытия. Это в свою очередь повлечет разгерметизацию и протечки.

В фальцевой технологии также применяется угол наклона 7-14 градусов. Но при такой величине угла нужно устанавливать сплошное основание и использовать двойной фальц с уплотнением, который изготавливают при помощи силиконового герметика.

Все необходимые материалы для того, чтобы выполнить правильный уклон кровли из фальца, вы можете заказать в компании Илирт. У нас всегда широкий ассортимент продукции от надежных и проверенных производителей.

Фальц

Фальцевая кровля – это самый надежный вид кровельного материала, практически исключающий возможность протечек из-за отсутствия сквозных отверстий. Мы производим качественную высокопрочную фальцевую кровлю с соединением листов по методу двойного стоячего фальца, а также Кликфальц. Это два самых прочных вида фальцевого крепления, которые делают фальцевую кровлю наиболее герметичным материалом по сравнению с другими кровельными материалами.

Фальцевый шов и его виды.

Разновидность фальцевого шва гарантирует качество кровли, ее герметичность и прочность. Мы используем два вида фальцевого шва:

Двойной стоячий фальц

Двойной стоячий фальц является одним из самых надежных, представляя собой продольное соединение между прилегающими фальцевыми картинами. Кромка такого шва имеет двойной загиб. Очень малая вероятность того, что каким-то образом под шов проникнет вода, или со временем стальные листы начнут расходиться. При этом фальц может закатываться как вручную с использованием специальных инструментов, так и с помощью фальцезакаточной машинки.

Кликфальц

Кликфальц также является очень прочным. Две картины скрепляют друг с другом без применения специального инструмента. Это значительно экономит время монтажа фальцевой кровли.

По вопросам изготовления и расчетов фальцевой кровли обращайтесь

по тел. +375 29 682 72 73 Игорь

Фальцевая кровля: преимущества

— минимальный угол наклона кровли, на которой может быть применена фальцевая кровля. Это позволит применить ее в местах, в которых применение иных кровельных материалов невозможно. Для фальцевой кровли не существует ограничений по применению в проектах.

Надежность — надежная защита от протекания во время сильного дождя или тающего снега обусловлена фальцем, имеющим специальный тип соединения листов кровельного материала.

Герметичность — фальцевая кровля имеет абсолютную герметичность, которую обеспечивает фальц.

Легкий вес кровли — любая фальцевая кровля имеет весь 1 м.кв. от 3 до 5,5 кг; это означает, что никакой нагрузки на стропильную систему нет.

Срок службы более 100 лет — фальцевая кровля из Цинк-Титана или Меди, по своей сути, самый долговечный по сроку эксплуатации кровельный материал (фальцевая кровля из оцинкованной стали имеет срок службы 20-25 лет).

Пожаробезопасность — любой материал для фальцевой кровли имеет класс горючести НГ (негорючий), что означает абсолютную безопасность во время пожара.

Гибкость и эластичность металла — благодаря своим характеристикам все три типа фальцевой кровли обладают отличной эластичностью для достижения самых сложных решений и узлов в кровле.

Стиль и статус — во все времена фальцевая кровля была символом вкуса и статуса владельца дома, потому что то, как она выглядит (при правильном монтаже, разумеется), способна затмить своим внешним видом многие современные кровельные материалы.

Фальцевая кровля широко применяется в строительстве скатных кровель. Широкий выбор покрытия от меди до цинк титана придаст вашему обьекту индивидуальность и сохранит его для ваших глаз на долгие годы.

Минимальный уклон фальцевой кровли

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Читать еще:  Комната на чердаке под крышей

Уклоны фальцевой кровли

Уплотнения, используемые в Lindab в системах кровли листового металла PLX
ОбозначениеОписаниеОсновные свойстваУпаковка
TBAУплотнительная лента шваСамоклеющаяся 3х10 мм100 м/рулон
ABRATEX 80Масло для фальцовкиНе растворяется, долгий срок службы, употр. между 10 и 70 °C5 литров/контейнер
RUNOTEX гельНа основе бутилкаучукаХорошая адгезия,долгий срок службы, может быть окрашен, содержит опасный для здоровья растворитель0,3l литра/картридж
Нормы уклона фальцевой кровли, уплотнительные материалы
Уклон кровлиРазрешенная технологияУплотнениеПримечания
>3°Двойной вертикальный фальц
+ второй обезвоживающий слой
Ленточное покрытие без нахлеста
TBAМинимальный уклон
на фальцовой кровле
>5°Двойной вертикальный фальц
Двойной плоский фальц
Нахлест полос со ступенями по скату
TBA
TBA
Длина ленты макс. 5 м
Высота ступени мин. 6 см
>7°Двойной вертикальный фальц
Двойной плоский фальц
Вкладыш ступеней ската с клиновым упором
RUNOTEXВысота ступени мин. 6 см
>10°Двойной вертикальный фальц
Одинарный плоский фальц с клепаным фланцем удержания
RUNOTEX
>15°Двойной вертикальный фальц
Одинарный плоский фальц с клепаным фланцем удержания
ABRATEX 80
>25°Прямоугольный вертикальный фальц
Одинарный плоский фальц
ABRATEX 80Мин. угол фальц. покрытия. Нахлест мин. 30 мм
>45°Двойной вертикальный фальц
Одинарный плоский фальц
&npsp;&npsp;
>80°Двойной вертикальный фальц
Одинарный вертикальный фальц или нахлест
Облицовка фасада

Монтаж фальцевой кровли

Перед началом работ

Перед началом монтажных работ следует внимательно прочитать все инструкции по монтажу. В них описаны этапы и порядок выполнения работ. Профиль фальцевой кровли Lindab следует монтировать на герметизированную поверхность непосредственно на плоское основание или на обрешетку.

Инструкции по креплению и крепежным деталям не распространяются на здания, расположенные вдоль береговой линии, вблизи гор, лишенных растительности, или на открытой местности, а также на здания высотой более 16 метров. Процесс монтажа на ровное основание очень прост. При наличии различного рода неровностей и слуховых окон от специалиста по монтажу потребуются дополнительные усилия. Компания Lindab поставляет полный спектр кровельных покрытий и материалов, а также сопутствующих товаров, включая водосточные системы и оборудование для обеспечения безопасности, в том числе мостки, снегозадержатели и лестницы-стремянки.

Получение товара

После получения товара следует в первую очередь проверить комплектность поставки в соответствии с заказом и прилагаемой накладной. Затем необходимо осмотреть и проверить продукцию на предмет повреждений при транспортировке. Об обнаруженных повреждениях, возникших в процессе транспортировки, следует сообщить немедленно. Lindab не несет ответственность за расходы по замене продукции, если монтаж осуществлялся не в строгом соответствии с настоящими инструкциями.

Выгрузка товара

Если товар был доставлен не в оригинальной упаковке Lindab, перед подъемом кровельных листов следует установить на землю деревянные блоки с интервалом в один метр. Листы можно хранить на улице при условии, что они будут смонтированы в месячный срок. В противном случае их следует хранить в защищенном от дождя помещении.

Безопасность

Кровельные листы имеют острые края. Следует работать в защитной одежде и перчатках. При проведении работ на крыше необходимо надевать страховочный пояс и обувь на мягкой подошве. При монтаже профиля фальцевой кровли Lindab следует придерживаться всех действующих правил техники безопасности.

Основание под кровлю

Основание под кровлю должно находиться в хорошем состоянии, в чем следует убедиться до начала монтажных работ. Профиль должен монтироваться на герметичную поверхность, при этом уклон крыши должен превышать 14 градусов. Если профиль монтируется на обрешетку, ширина балок должна составлять 50 мм, а расстояние между ними не должно превышать 300 мм.

Дымовая труба и сквозные соединения

Для обеспечения аккуратности и плотного прилегания монтаж в области дымовой трубы должен выполняться мастером-жестянщиком.

Сквозные соединения

Компания Lindab поставляет готовые материалы для выполнения различных сквозных соединений кровельных панелей. Следует убедиться, что на их концах имеются металлические панели, и что они, по возможности, не прерываются никакими швами.

Уход за крышей

В основном, крыша содержится в чистоте за счет дождей. Необходимо не реже раза в год убирать с крыши застрявшие ветки и листву. Для мытья крыши следует использовать мягкую щетку и теплую воду. Допускается использование оборудования для мытья под давлением при условии установки не слишком высокого давления. В случае повреждения наружной поверхности соответствующее место необходимо незамедлительно закрасить краской для ликвидации дефектов.

СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ

Основные преимущества фальцевой кровли

Малый вес, что существенно снижает давление на стропильную систему

Такая крыша не требует за собой дополнительного ухода, при этом срок службы исчисляется десятками лет

Большой выбор цветов металла

Невозможность протечки, так как швы спрятаны

Существует сразу несколько способов монтажа, включая и монтаж самозащелкивающихся фальцев

Возможность выбрать металл или медь

Очень проста в обслуживании и ремонте

Форма крыши не имеет никакого значения

Подбираем угол наклона кровли

08:00 — 19:00 ежедневно
8 (4012) 99 99 22

Собственное производство

Металлическая черепица

Фальцевая
кровля

Профилированный лист

Металлический сайдинг

Металлический штакетник

Профиль и крепления

  1. Главная
  2. Статьи
  3. Подбираем угол наклона для кровли из металлочерепицы

Перед нами встала задача определить уклон кровли под металлочерепицу. Есть ли стандарты или нужно исходить из рекомендаций?

Пологий или крутой склон кровли?

Итак, в нормативах зафиксирован только минимальный уклон кровли, равный 12 градусов при длине ската 6 метров. А вот выбор уже оптимального значения ложится на плечи проектировщика.

В выборе угла уклона кровли, изначально необходимо опираться на климатические особенности региона, а затем уже на архитектурные предпочтения по облику будущего дома. Основные показатели которые рассматриваются проектировщиками, это снеговая и ветровая нагрузка.

Калининградская область, в зависимости от приближенности к побережью Балтийского моря, имеет среднее значение ветрового давления — 42 кг/м 2 .

Если пренебречь расчётом влияния давления ветра на кровлю, это может привести к печальным последствиям, и даже до полной замены кровли.

По формуле расчёта ветровой нагрузки, можно вычислить оказываемое влияние силы ветра на кровлю. В общем, можно сказать, что крышу с крутым скатом ветер старается сорвать, а при пологой кровле — приподнять. При проектировании, возникшие обстоятельства необходимо учесть и сделать акцент на усиление стропильной системы.

Калининградская область относится к регионам, где преобладает пасмурная погода (среднее количество дней с осадками — около 205). В таких регионах применяется уклон кровли от 40 градусов и выше. Для сравнения, в регионах с сухим климатом — в пределах 5-25 градусов.

Читать еще:  Кровля из шифера плюсы и минусы

По значению снегового покрова на горизонтальной плоскости Калининградская область имеет показатель 120 кг/м 2 .

Если угол ската крыши выбран не правильно, то под давлением снежной массы, кровельное покрытие может быть деформировано. Более чем очевидно, что на пологих кровлях накапливается больше снега, чем при крутом уклоне. Но стоит знать, что снег будет накапливаться и на хорошо утепленных кровлях, в которых минимальные показатели теплопотери. В тех местах ската, где образование застоя снега велико, лучше установить снегозадержатели, которые предотвратят лавинообразный сход снега, тем самым не повредив водосточную систему и послужив элементом безопасности кровли.

Компания «Деловая Русь» производит качественные кровельные и фасадные материалы с 1997 года. Мы предлагаем клиентам продукты соответствующие всем требованиям надёжности, безопасности и комфорта.

Кровельные конструкции. Утепление и конструктивные решения

Кровельные конструкции. Утепление и конструктивные решения

Конструкции ограждающие – это строительные конструкции, предназначенные для изоляции внутренних объемов в зданиях и сооружениях от внешней среды или между собой с учётом нормативных требований по прочности, теплоизоляции, гидроизоляции, пароизоляции, воздухопроницаемости, звукоизоляции, светопрозрачности и тд. (СНиП 1-2).

Кровельная ограждающая конструкция может быть «холодной» или «тёплой».

«Холодная» кровля

Конструкция «холодной» кровли предполагает применение внешнего ограждающего элемента ( профнастила , металочерепицы ) или фальцевой кровли , уложенного вдоль ската на кровельные прогоны или обрешетку. Минимальный уклон кровли при этом регламентирует ДБН, исходя из выбранного типа покрытия.

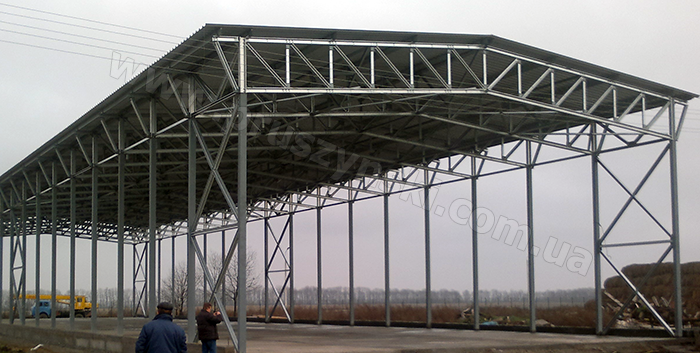

Фото 1. Конструкция «холодной» кровли

При этом верхний элемент «холодной» кровли выполняет функции защиты от воздействия внешней среды (дождь, снег, ветер, солнце и прочее), но не выполняет роль теплоизолятора, поэтому такой тип кровли применяется в сочетании с «холодными» стенами в:

  • промышленных зданиях и сооружениях;
  • ангарах и складах;
  • навесах;
  • при строительстве холодных чердаков (где функцию теплоизолятора выполняет чердачное перекрытие).

«Теплая» кровля

Конструкция «теплой» кровли представляет собой трёхслойный «пирог», состоящий из несущего (нижнего) профнастила, утеплителя (термоизоляции) и внешнего верхнего элемента. В качестве верхнего элемента чаще всего выступает профнастил, фальцевые панели или рулонный материал (еврорубероид или мембрана).

Фото 2. «Теплая» кровля. Верхний элемент – профнастил

Фото 3. «Тёплая» кровля. Верхний элемент – мембрана

Выбор внешнего элемента «теплой» кровельной конструкции (металл или рулонный материал) определяется проектным решением и является основополагающим при подборе плотности утеплителя, так как при использовании рулонного материала именно плитный утеплитель воспринимает распределённую и точечную нагрузку на кровлю и передаёт её несущему профнастилу, поэтому утеплитель должен быть «жестким», плотностью не менее 145 кг/м 2 (в случае применения двухслойного утепления кровли – допускается использование нижнего слоя более мягкого). Такой тип кровельной конструкции называется «мягкая» кровля (фото 3). Минимальный уклон такой кровли в отдельных случаях может быть 0 0 .

В случае применения в качестве верхнего элемента кровельной ограждающей конструкции профнастила, именно он воспринимает нагрузку на кровлю и посредством дистанционного прогона передаёт её несущему профнастилу. Таким образом, в таком решении кровли можно применять менее плотную минвату с лучшими теплотехническими показателями. Такой тип кровельной конструкции называется «жесткая» кровля (фото 2).

Угол наклона кровли

Минимальный угол наклона такой крыши зависит от типа применяемого верхнего материала:

  • профнастил – 5,5 0 ;
  • металлочерепица – 14 0 ;
  • фальцевые панели – 12 0 .

Прогонная и беспрогонная кровля

Помимо разделения теплой кровельной конструкции по типу верхнего элемента на «мягкую» и «жесткую», также существует разделение на:

  • кровля с применением прогонов;
  • кровля беспрогонная.

Прогонная схема предполагает установку кровельных прогонов (швеллер, двутавр, оцинкованный Z-профиль ), на которые монтируется несущий профнастил.

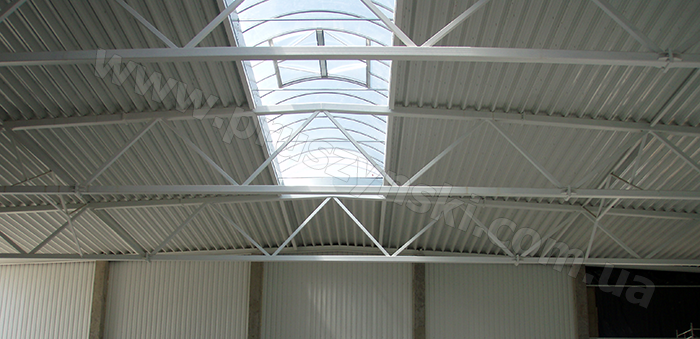

Фото 4. Профнастил Т40, смонтированный в прогонной схеме

Развитие технологических возможностей проката, наличие и доступность разных толщин металла (от 0,5 до 1,5мм), а также возможность применения высокопрочных конструкционных марок стали европейского производства (S320 и S350) позволяют компании «Прушиньски» производить высокие несущие профнастилы Т92, Т135, Т150 и Т160, с помощью которых возможно перекрывать пролёты от 4 до 9м.

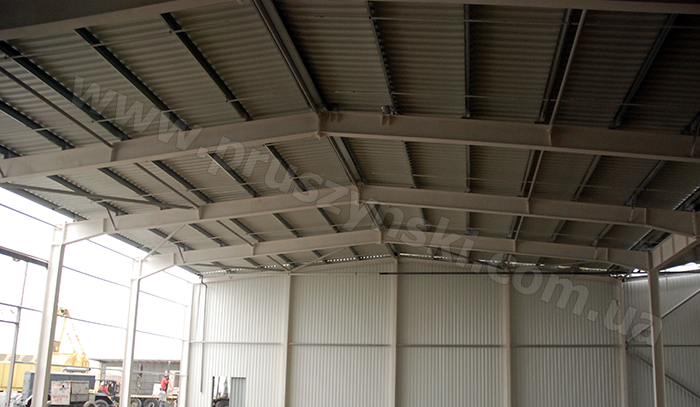

Фото 5. Профнастил Т135, смонтированный в беспрогонной схеме кровли

Благодаря этому существует возможность отказаться от кровельных прогонов и укладывать несущий профнастил непосредственно на элементы каркаса (фермы, балки), что позволяет ускорить и упростить процесс монтажа, так как несущий профнастил, применённый в беспрогонной схеме, выполняет одновременно функцию и прогона и нижнего профнастила в кровельной наборной сэндвич-панели.

Специалисты инженерно-технического отдела компании «Прушиньски» помогут Вам правильно подобрать конструктивное решение кровли, сделают раскладки Z-прогонов, профнастилов, металлочерепицы и других материалов, а также разработают узлы при совместной работе над проектом.

Минимальный уклон фальцевой кровли

Уклон кровли – это угол наклона кровельного покрытия относительно горизонтального положения. Угол наклона определяет вид крыши, они бывают малоуклонные, средние и сильноуклонные. Для каждого вида кровельного покрытия существует рекомендуемый уклон.

Факторы, связанные с уклоном кровли:

  • Способность защищать здание от внешних воздействий.
  • Ветер – самые большие ветровые нагрузки испытывает крыша с наибольшим уклоном. В местности с сильными порывами ветра, рекомендуется использовать минимальный уклон, чтобы избежать нагрузки на конструкцию.
  • Материал – для каждого вида материал предназначен свой минимальный уклон кровли.
  • Архитектурные идеи, обычаи, территориальное расположение – оказывает влияние на выбор уклона.
  • Атмосферные осадки – в регионах, где снег и дождь идут чаще всего, рекомендуется выбирать крыши с большим уклоном.

Обозначается уклон кровли буквой i, и измеряется в градусах и процентах. Кровельное покрытие, регулируется нормативным документом — СНиП II-26-76. Уклон кровли в данном документе измеряется в процентах, однако строгих правил обозначения уклона не существует.

Уклон мягкой кровли, уклон плоской кровли и уклон скатной кровли – будет значительно отличаться, ввиду различных материалов каждого вида кровли. Рассмотрим уклон кровли в градусах и процентах для разных видов материалов.

Минимальный уклон кровли для различных видов материалов.

Вид кровельного материала

Минимальный уклон

в градусах

в %

соотношение высоты ската к заложению

Кровли из рулонных битумных материалов: 3-х и 4-х слойные (наплавляемая кровля)

0-3 0

до 5%

до 1:20

Кровли из рулонных битумных материалов: 2-х слойные (наплавляемая кровля)

15

от 4 0

5 0

1:11

Волнистые асбоцементные листы (шифер)

9 0

16

1:6

11 0

1:6

11 0

1:5

14 0

34 0

67%

1:1,5

39 0

80%

1:1.125

Как рассчитать уклон кровли

Для того чтобы рассчитать уклон кровли не требуется иметь специальных геодезических приборов, достаточно всего лишь знать несколько размеров:

  1. Высота (H)- расстояние от верхней точки ската до нижней точки, измеряется по вертикали.
  2. Заложение (L) – расстояние от нижней точки ската до верхней точки, измеряется по горизонтали.
Читать еще:  Уплотнитель под конек для профнастила и металлочерепицы

Зная обе величины, рассчитать уклон кровли можно при помощи формулы:

i (уклон кровли) = H (высота по вертикали): L (заложение по горизонтали)

Полученный результат умножается на 100 и отображается уклон кровли в процентах, для получения уклона кровли в градусах, необходимо перевести результат по таблице соотношений.

Монтаж фальцевой кровли

Фальцевые кровли можно устраивать либо по обрешетке, которая выполняется из брусков (обычно 50х50 мм) с определенным шагом (обычно 25 см), либо по сплошному основанию. При несоблюдении требуемого (расчетного) шага может возникнуть прогиб стальных листов, что приведет к ослаблению и возможной деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла, особенно в местах соединений картин.

Сплошное основание необходимо устраивать в местах примыканий, карнизных свесов, желобов и т.д., и, если кровля сложная, оно займет большую часть ее площади. В этом случае перерасход материала при изготовлении всей обрешетки сплошной будет незначительным.

Рекомендуемый уклон кровли при использовании фальцовочной технологии — более 14 0 , минимальный уклон — 7 0 . При уклонах кровли от 7 0 до 14 0 обязательным является устройство сплошного основания, а также применение двойного фальца, уплотненного силиконовым герметиком.

Для жестких кровель очень важно соблюдение нормального температурно-влажностного режима в подкровельном пространстве. Нарушение требуемых параметров приводит к образованию конденсата на внутренней стороне листов, что также может служить причиной преждевременной коррозии.

Используемые соединительные детали, такие, как гвозди, болты, проволока, кляммеры, должны быть обязательно выполнены из оцинкованной стали. Это делается для того, чтобы они имели такой же срок службы, что и покровное покрытие.

На сегодняшний день традиционная технология устройства фальцевых кровель из металлических листов (с использованием специальных молотков) вытесняется новой, современной технологией устройства кровли из рулонного металла (с применением электроинструмента), что повышает качество швов и существенно увеличивает производительность труда кровельщиков. Рассмотрим эти две технологии поподробнее.

Традиционная технология, устройства кровли из листовой стали, требует высокой квалификации кровельщиков. Работы выполняются в несколько этапов.

Первый этап: изготовление картин для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобов. Для заготовки картин вначале прямо на стройплощадке делаются заготовки необходимых форм и размеров (по чертежам будущей кровли). Стальные листы размечают на детали при помощи измерительных приборов и инструментов, наносят на металле отметки. Затем стальной лист, в зависимости от толщины, разрезают различными видами ножниц и соединяют лежачим фальцем в картины, длиной в скат, боковые кромки загибают, т.е. делают заготовки для выполнения стоячих фальцев.

Второй этап: картины поднимают на крышу и соединяют их боковые стороны друг с другом стоячим фальцем (чаще всего одинарным). Затем картины крепят к обрешетке узкими стальными полосками — кляммерами, которые одним концом заводят в стоячие фальцы при их изгибе, а другим крепят к брусу обрешетки. Таким образом, получается качественное кровельное покрытие, без каких- либо технологических отверстий.

Отверстия у дымовых и газовых труб, в том числе и вентиляционные, закрывают фартуками из оцинкованной стали.

Оцинкованная кровля не может быть окрашена обычными эмалями, нитро — и масляными красками. Для этой цели существуют специальные краски, правда, они весьма дорогостоящие (около 1$/м 2 ).

Рулонная технология называется так, потому что кровельные изготавливаются непосредственно на строительных площадках из металла, доставленного в рулонах, и могут иметь практически любую длину. Именно это позволяет избежать поперечных (лежачих) фальцев и, соответственно, основных мест протечек. Соединение кровельных картин осуществляется, как правило, в двойной стоячий фальц. Для обеспечения полной непроницаемости соединений, как уже говорилось выше, фальц может быть уплотнен силиконовым герметиком.

Для применения рулонной технологии необходимо современное оборудование, включающее станки для раскроя металла, специальные гибочные и закаточные машины и др.

Рулонная технология является наиболее прогрессивной и дает возможность устраивать современные фальцевые кровли как из простой оцинкованной рулонной стали, так и из оцинкованной с полимерными покрытиями.

Преимуществом рулонной технологии является:

Уклоны скатов для фальцевой кровли и не только

Уклоны скатов для фальцевой кровли и не только

Чтобы выпадающая в виде любых осадков вода могла без задержек стекать с кровли, европейскими стандартами DIN 18339 требуется минимальный уклон 3° или 5,2%. Если уклон меньше указанного, то предписывается использовать:

  • Увеличенную высоту фальца (до 35мм);
  • Разделительные слои в виде пленок или объемной мембраны;
  • Дополнительная герметизация фальца лентой или гелем (герметиком).

Существует много фальцевых кровель с уклоном 3° без дополнительных мер безопасности. Это относится к односкатным крышам слуховых окон, которые могут оставаться герметичными без дополнительных мероприятий.

Минимальные углы уклона для наиболее распространенных видов кровельных покрытий.

Двойной стоячий фальц с дополнительными мерами безопасности

Двойной стоячий фальц

Угловой стоячий фальц в районах с небольшими снеговыми осадками

Угловой стоячий фальц в районах с повышенными снеговыми осадками

Нержавеющая сталь, соединенная шовной сваркой

Покрытие ромбовидными листами (шашкой) и прочими видами профилей соединенных на одинарный лежачий фальц

Металлический профилированный лист, в зависимости от профиля

Свинцовое покрытие с полым утолщением

Даже при наличии дополнительного подкладочного ковра под фальцевой кровлей попадание воды на него является нежелательным. Если на протяжении долгого времени вода застаивается между разделительной пленкой и металлическим листом и при этом нагревается на солнце, то коррозия нижней стороны листа значительно ускоряется и приводит к тому, что буквально через несколько месяцев в покрытии образуются сквозные отверстия.

В случае несущих поверхностей фальцевой кровли из пиломатериалов в течении первых лет постройки их плоскость несколько проседает, вследствие чего вблизи свесов могут появляться лужицы. Т.к. техника двойного фальца позволяет обеспечить защиту от дождя, но не от стоячей воды, то необходимо соблюдать минимально допустимый уклон кровли – 3°, исключением является нержавеющая сталь, соединенная шовной сваркой.

Фото 1. Применение структурных матов при малых уклонах цинк-титановой фальцевой кровли. Объект: Спортивный комплекс «Лавина», ул. Космическая, 20, г. Днепропетровск. Исполнитель работ: ООО «Южана».

При уклоне титан-цинковой кровли менее 15° требуются дополнительные меры по предотвращению коррозии с нижней стороны листов (образование т.н. белой патины), а также дополнительные мероприятия по герметичности кровли. Для этого используется структурный мат, называется также объемно-деформационной мембраной, посредством которой устраивается зазор между цинк-титановым покрытием и нижележащей конструкцией. В этом зазоре (величина его порядка 6…8мм) циркулирует воздух, что позволяет избавляться от повышенной влажности и, соответственно, угрозы выпадения конденсата на внутренней поверхности картин.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
