Конструкция кровли скатных крыш

Конструкция кровли скатных крыш

Домов без крыши не бывает. Во многом индивидуальность особняка и его итоговая стоимость зависит от выбранного типа кровли. Принципиально можно выделить два основных типа крыш:

  • Плоские
  • Скатные

Первый тип распространен в строительстве высотного жилья и промышленных объектов. Для зданий невысокой этажности, особенно в сельской местности, более привычными являются скатные кровли. Форма, которую они принимают, полностью зависит от фантазии архитекторов.

Видовое разнообразие скатных кровель

Само название свидетельствует, что такие покрытия делают из нескольких плоскостей, соединяющихся под определенным углом, причем минимальным считается угол от 5 до 10 градусов. Форма таких кровель может быть разнообразной – конической, пирамидальной, шпилевой и т.д. Для нашей страны наиболее традиционными являются двускатные (прямой или ломаной конфигурации). Конструктивно скатные кровли имеют два решения – бесчердачные и чердачные. При этом чердачные помещения могут быть жилыми и нежилыми.

Рис.1. Виды кровель

К бесчердачным кровлям относят односкатные, которыми, благодаря простоте устройства, накрывают гаражи, сараи, веранды, всевозможные пристройки, реже дома. Односкатные кровли хороши для строений небольших размеров, поскольку малый угол наклона способствует накоплению в зимнее время снега.

Рис.2. Односкатная кровля.

Рис.3. Двускатная кровля.

Классической считается двускатная кровля, которая характерна наличием конька и высокими фронтонами (треугольные торцы, которые также называют «щипцы»).

Далее идут конфигурации кровель, имеющие более двух скатов:

  • вальмовые и полувальмовые (имеют 4 плоскости, две трапеции, а две – треугольники);
  • шатровые (треугольные плоскости соединяются в единой точке, оптимальны для сооружений в форме квадрата или правильного многоугольника);- мансардные (обычно ломаные, имеющие скаты из двух неравных частей с разным углом наклона);
  • многощипцовые или ломаные (отличаются большим количеством углов и соединений, характерны для домов со сложной архитектурой);
  • шпилеобразные (из треугольных плоскостей формируется шпиль, что очень удобно для перекрытия башен, эркеров, закруглений стен).

а) б)

Рис.4. Четырехщипцовая кровля: а) конструкции Судейкина; б) стандартная).

Классическими на сегодня являются многоуровневые и многоскатные крыши. Эта популярность объясняется особой выразительностью сложных конструкций.

Конструкционные особенности скатных крыш

Рис.5. Выбор кровельных материалов в зависимости от уклона ската.

Каждый тип скатов учитывает как конструкцию крыши, так и нагрузку, на которую она рассчитана. Так, от угла наклона кровли зависит тип стропильной системы и ее конструктивных узлов, отвечающих за жесткость (способность выдержать вес самой кровли, осадков и ветровые нагрузки). При угле наклона кровли более 50 градусов уменьшается нагрузка на конструктив крыши и обеспечивается естественный сход снега и воды. Кроме того, устройство высоких крыш увеличивает возможности архитектурного разнообразия и выбора кровельных покрытий. Малый угол наклона (менее 20 градусов) требует увеличения сечения стропил в несколько раз.

Как формируется стоимость кровли

По оценкам экспертов стоимость кровли составляет около 40% всего бюджета строительства, однако окончательная ее цена будет зависеть от многих факторов (сложность и материалы стропильной системы, утепление, кровельное покрытие).

Наиболее дешевыми являются односкатные крыши, не предусматривающие устройства чердачного пространства.

Самая выгодная в соотношении цена/качество конструкция – двускатная. Более дорогая – вальмовая, а самой сложной и дорогостоящей конструкцией является крестообразная (конверт) кровля.

Конструкции и устройство скатных крыш

Скатные крыши состоят из двух основных конструкций — несущей и ограждающей (собственно кровли). Несущие элементы скатной крыши принимают нагрузку от собственной массы, массы снега, а также давления ветра, предавая эти нагрузки на стены и отдельные опоры. Поэтому несущие элементы должны быть достаточно прочными. В России довольно широко в качестве несущих элементов скатных крыш для малоэтажногостроительства применяют деревянные стропильные системы. В фермовой конструкции стропила на два типа: наслонные, опирающиеся концами и средней частью на стены здания, и висячие, опирающиеся только концами на стены здания (без промежуточных опор).

Наслонные стропила монтируют только, когда расстояние между опорами не превышает 6,5 м. При наличии дополнительной опоры ширину, перекрываемую наслонными стропилами, можно увеличить до 10-12 м, а при двух опорах — до 16 м. Стропильные балки двускатных крыш с одного конца должны опираться на мауэрлаты — подстропильные брусья, а с другой — на прогоны или на подкосы. Мауэрлаты укладываются на наружные стены по прокладке из гидроизоляционного материала на высоте не менее 40 см от верха чердачного перекрытия. Прогоны через каждые 3-5 м опираются на стойки, врубленные нижним концом в лежни. Необходимо, чтобы угол между подкосом и стропильной ногой был близок к 90°. При большой длине стропильной ноги — монтируют дополнительные опоры в виде подкосов, опирающихся на лежни. Висячие стропила — это 2 стропильные ноги, соединенные снизу затяжкой, воспринимающей распор. При пролетах до 8 м для уменьшения прогиба стропильных ног — параллельно затяжке врезают ригель (между затяжкой и вершиной стропил), более 8 м ставят бабку.

Устройство стропильной системы

В зависимости от того из какого материала выполнено здание, стропильные ноги крепятся на:

  • верхние венцы — деревянные или брусчатые дома;
  • верхнюю обвязку — деревянные каркасные дома;
  • на опорные брусья — мауэрлат — в каменных зданиях.

    Толщина мауэрлата — 150-160 мм. Он может быть как цельным (по всей длине здания) так и частичным (брусья подкладываются только под стропильную ногу). Выполняя стропильные ноги с небольшим сечением, следует предохранять их от провисания решеткой из стойки, подкосов и ригеля. Стойки и подкосы делают из досок шириной 150 мм и толщиной 25 мм. При установке стропильная нога должна врубаться в в конец затяжки, а зуб при этом отодвигаться как можно дальше. Чтобы ее конец не скользил по затяжке и не скалывал ее, врубают ногу зубом высотой в 1/3 высоты затяжки, или шипом. Для усиления крепления стропил делают двойной зуб. Высота зубов может быть одинаковой, или высота первого зуба в 1/5 толщины затяжки, второго – в 1/3. Для первого зуба на затяжке готовят упор и шип, а на стропиле проушину; для второго — только упор. Для дополнительного крепления стропил используют хомуты или болты.

    Подкосы с бабкой крепят врубкой, при этом бабке долбится гнездо, в подкосе вырубается шип, крепить такое соединение болтами или хомутами. Совмещение ригеля со стропильными ногами производят все той же врубкой, крепят болтом и нагелем.Составные части затяжки соединить зубом, металлической накладкой и болтами. С бабкой затяжка совмещается хомутом. Для защиты стены здания от осадков, крыша должна иметь свес — от 550 мм.

    Устройство обрешетки

    Для деревянной несущей конструкции под металлическую и черепичную кровлю кладется основание -обрешетка. Выполняют обрешетку из брусков или брусьев и досок , укладывая их перпендикулярно стропильным ногам. Для устройства сплошного настила можно применять древесно-стружечную плиту, шпунтованные или обрезные доски. Перед сборкой обрешетки смонтировать карнизный настил и обшить фронтовые свесы строганными досками. Обрешетка — будет нести всю нагрузку кровельного материала и в свою очередь давить на стропила. Крепить обрешетку к деревянным стропилам болтами или гвоздями. Обязательно чтобы стыки брусков, жердей и досок располагались в разбежку над стропилами. Расстояние между элементами разреженной обрешетки зависит от размеров кровельных материалов. Первый от конька обрешеточный брус следует сделать выше остальных на 10-35 мм.

    В коньках и на ребрах кровли деревянные бруски устанавливаются на ребро, так чтобы они отстояли от дымовых труб на 130 мм. Обрешетка делают из следующих пород дерева: сосна, ель, пихта и осина. Влажность древесины меньше 12%. Защищают деревянные конструкции обработкой антисептическими составами: водорастворимыми составами на основе фтористых и кремнефтористых соединений натрия, а также препараты на основе борной кислоты и буры. Подойдут такие средства как — «Древесный лекарь» и «Биокс Универсал».

    Для защиты древесины от возгорания наносят огнезащитные составы или пропитывают ее химическими веществами — антипиренами. Огнезащитные составы выходят в виде красок или паст из связующего вещества, наполнителя и антипирена. При использовании любых защитных составов необходимо учитывать ограниченный срок их действия и необходимость повторной обработки деревянных конструкций.

    Последовательность операций при монтаже жесткой кровли:

  • Устройство стропильной системы, промежуточной обрешетки.
  • Мансарда (если предусмотрена проектом).
  • Укладка пароизоляции.
  • Утеплитель.
  • Гидроизоляция и контробрешетка.
  • Обрешетка.
  • Ветровые доски.
  • Покрытие карнизных свесов.
  • Укладка настенных желобов.
  • Устройство рядового покрытия (покрытие скатов крыши).
  • Покрытие разжелобков.
  • . Заготовка, навеска водосточных труб.
  • Покрытие всех выступающих частей на фасадах здания (поясков, сандриков).

    Современная скатная кровля. Конструкция и основные правила монтажа.

    Доставка 7 дней в неделю!

    Современная скатная кровля. Конструкция и основные правила монтажа.

    Ни один современный загородный дом нельзя представить без надежной теплой и красивой крыши. Как правильно и что нужно для этого сделать?

    В то же время влага может проникать в кровельные конструкции и из вне. Для этого необходимо предусмотреть качественную гидроизоляцию, позволяющую в тоже время выпускать наружу пар, проникший в утеплитель в результате возможных дефектов пароизоляции.

    Чтобы наглядно продемонстрировать, как в идеале должна выглядеть кровельная конструкция, разберем детально все этапы работ, связанные с ее устройством. Итак, стропильная система готова. Что дальше?

    В первую очередь необходимо установить пароизоляцию – материал, который защитит утеплитель от увлажнения парами. Пароизоляция фиксируется с внутренней стороны стропил гвоздями или скобами, стыки отдельных полотен герметизируются скотчем. Затем межстропильное пространство заполняется теплоизоляцией. Лучшими материалами для таких работ являются плиты и маты URSA Glasswool. Обладая минимальным весом, высочайшей гибкостью, рациональной сжимаемостью и упругостью, изделия укладываются между стропилами враспор и не требуют никакого дополнительного крепления. Если ширина теплоизоляции превышает шаг стропил больше чем на 3 см., их необходимо подрезать по ширине, в противном случае за счет повышенной упругости полотно плиты или мата выгнется наружу. Изделия URSA идеально стыкуются и образуют сплошную поверхность.

    Для обеспечения надежной защиты теплоизоляции от увлажнения в следствии возможных протечек кровли или конденсата, образующемся на внутренней поверхности кровельного покрытия необходимо установить подкровельную гидроизоляцию. При установке гидроизоляции непосредственно на поверхность утеплителя используются супердиффузионные мембраны URSA SECO. Со стороны кровли мембраны непроницаемы для воды, а со стороны теплоизоляции проницаемы для пара. Подкровельная гидроизоляция фиксируется с наружной стороны стропил гвоздями или скобами и крепится брусками контробрешетки. Бруски обрешетки устанавливаются с необходимым для черепицы шагом поверх контробрешетки. Обрешетка и контробрешетка создают вентилируемый воздушный зазор над слоем теплоизоляции.

    Такая конструкция обеспечивает воздушно-сухое состояние всех материалов крыши – залог ее надежной и длительной эксплуатации.

    Натуральная черепица – самый долговечный кровельный материал- укладывается на бруски обрешетки и держится на крыше в основном за счет собственного веса.

    Скатные кровли

    Современные скатные кровли – это воплощение стильных дизайнерских решений и многовековых традиций. Их форма пришла к нам со времен египетских фараонов и византийских правителей. Удобство скатной конструкции по достоинству оценили и в средневековой Европе, постепенно совершенствуя ее внешний вид и технологию устройства. Сегодня скатная крыша – это надежная защита дома и его обитателей от холода, палящего солнца, атмосферных осадков, построенная с использованием новейших кровельных материалов.

    Читать еще:  Как выбрать снегозадержатели для кровли из металлочерепицы

    Скатной называют крышу, наклон которой превышает 5-12%. В зависимости от количества наклонных поверхностей и устройства скатной кровли выделяют несколько основных видов.

    Односкатная крыша.

    Многоскатные крыши.

    Многощипцовые скатные крыши.

    Шатровые, купольные, сводчатые и конические.

    К более экзотическим вариантам скатных крыш относят шатровые, купольные, сводчатые и конические. Они могут использоваться отдельно и в комбинации с двускатной или вальмовой кровлей.

    Но, не смотря на разнообразие, устройство скатной кровли любого вида начинается с монтажа стропильной системы. Это несущая конструкция скатной кровли, состоящая из мауэрлата, обрешетки, стропил и дополнительных элементов крепежа, таких как стойки, подкосы, ригели и распорки. Соединенные между собой основные и дополнительные элементы образуют стропильную ферму, собранную из узлов скатной кровли.

    В зависимости от толщины и количества несущих стен, вида фундамента и формы скатной кровли используют висячие и наслонные стропила. Первые применяют реже, т. к. в этом случае узлы скатной кровли должны быть изготовлены более профессионально и тщательно. Преимущество висячих стропил в отсутствии горизонтальной нагрузки на стены, поэтому мастера компании «Магазин кровли» советуют использовать их для каркасных домов с легкими стенами. Устройство скатной кровли с наслонными стропилами требует массивной конструкции стен, т. к. стропила упираются в мауэрлат (брус-опору), передающий вертикальную и горизонтальную нагрузку стенам.

    После монтажа узлов скатной кровли поверху стропильной системы набивают обрешетку. При использовании мягкой кровли обрешетка должна быть сплошной из листов ДСП, ДВП или фанеры. Решетчатая обрешетка набивается под керамическую черепицу, фальцевую металлическую кровлю или металлочерепицу. Сохранность тепла в доме и отсутствие протечек обеспечивает изоляционный слой фиксируемый контробрешеткой.

    Кровельные материалы, будь то гибкая битумная или натуральная черепица, профнастил, металлочерепица или шифер являются завершающим наружным покрытием крыши. Их выбор зависит от общего стиля дома, предпочтений домовладельцев и количества располагаемых материальных средств. Однако в первую очередь следует обращать внимание на качество кровельного покрытия, ведь от этого зависит комфорт и надежность дома.

    Скатные крыши: конструкции и формы скатных крыш

    Вступление

    Большое количество осадков зимой, ветра оставляют скатные крыши частных домов наиболее популярными.

    Скатная крыша это

    Скатная крыша имеют наклонные поверхности крыши, направленные в одну, две, четыре или несколько сторон. По количеству скатов крыши различают конструкции (формы) скатных крыш.

    Общее строение скатной крыши

    Конструкция стропильной крыши состоит из наклонных стропил, скрепленных между собой и со стенами дома. Наклонные стропильные ноги, опираются одним концом на стену дома, а вторыми концами соединяются между собой в треугольник. Отдельные элементы стропил соединяются стропильными скобками, гвоздями, втулками.

    • В рубленом доме, концы стропил крепятся к стенам скобами.
    • В каменном доме стропила крепятся к каменным стенам скрутками через вбитый в стены ёрш. Ёрш это металлический стержень, который вбивается в стену не выше четвертого кладочного шва. Скрутки делаются в виде двух петель, в которые вставляются стропила.

    По краю каменной стены, для распределения нагрузки стропил, укладывается брус. Концы стропильных ног, закрепленные петлевыми растяжками, опираются на этот брус.

    При устройстве крыши не забываем про дымовую трубу. В месте прохода трубы через крышу в обрешетке и стропильной системе делается противопожарный разрыв в 13-15 сантиметров. Это расстояние между трубой и элементами крыши.

    Формы скатных крыш

    Обычно, форма крыши сообразуется с назначением постройки и её размерами. При этом не забывается эстетика и внешний вид будущего строения.

    Основные, базовые формы скатных крыш это:

    • Односкатные;
    • 2 скатные;
    • 4 скатные;
    • Мансардные.

    Односкатные крыши

    Односкатная крыша имеет одну плоскость, наклоненную от входа в постройку. Данная крыша характерна для хозпостроек, гаражей, навесов.

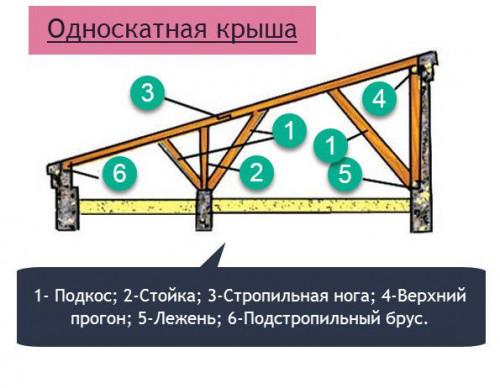

    Строение односкатной крыши

    В строении односкатной крыши важно правильно рассчитать уклон ската. Он зависит от используемого материала для кровли.

    Конструкция односкатной крыши состоит из:

    • Стропильной ноги;
    • Подстропильного бруса;
    • Леженя;
    • Верхнего прогона;
    • Стойки;
    • Подкосов.

    Стойки и подкосы используются в строениях с большим пролетом. Опирается стойка на стену внутри строения. Кровля такой крыши делается из всех доступных кровельных материалов. Для экономии можно обойтись рулонными кровельными материалами.

    Двухскатные крыши

    2 скатная крыша считается традиционной крышей для частного дома небольшого размера. Простота устройства такой крыши снижает её стоимость, без особой потери площади. Для увеличения площади под крышей, двухскатную крышу усложняют до мансарды.

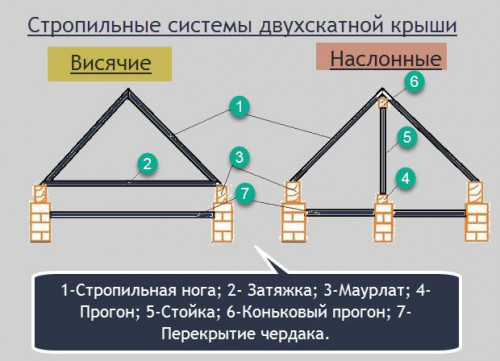

    Строение двухскатной крыши

    Двухскатная крыша может быть висячей или наслонной. Стропильные элементы висячей крыши образуют жесткий треугольник висячий на углах основания. Наслонная стропильная система, опирается на опорные конструкции.

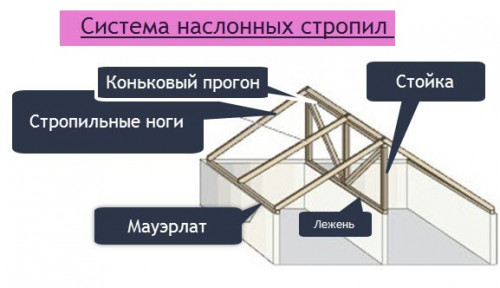

    В конструкцию наслонной системы входит

    • Стропильные ноги;
    • Лежень;
    • Коньковый прогон;
    • Стойка;
    • Подкосы для пролетов от 10 метров.

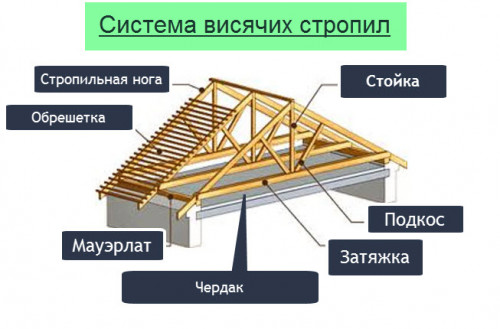

    В конструкцию висячей системы входят

    • Стропильные ноги;
    • Затяжка;
    • Ригель (пролет 8 метров);
    • Балка с подкосами (пролет 10 метров);
    • Подкосы для пролетов от 10 метров.

    Кровля такой крыши делается из любых доступных кровельных материалов. При использовании шифера стропила крыши необходимо усилить, из-за тяжести материала.

    4 скатная крыша

    Для лучшего противостояния ветрам, делают четырехскатные крыши. Профессиональное название такой крыши, вальмовая крыша. Отсутствие фронтонов такой крыши, минимизирует ветровую нагрузку на крышу и актуально для ветряных районов.

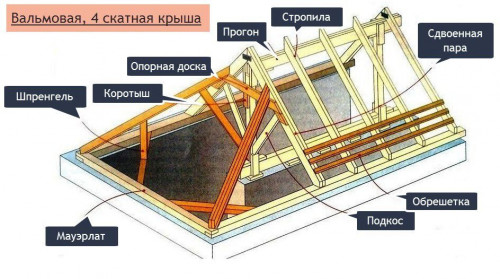

    Строение четырехскатной крыши

    В строение четырехскатной крыши входят:

    • Стропила (накосные, центральные, промежуточные, короткие);
    • Мауэлрат;
    • Лежень;
    • Ширенгель;
    • Подкосы;
    • Стойки;
    • Накладки (металл или дерево).

    Кровля такой крыши делается из любых доступных материалов.

    Крыша мансарда

    Крыша мансардная, применяется для увеличения пространства под крышей и реальной возможностью создания под крышей жилой зоны.

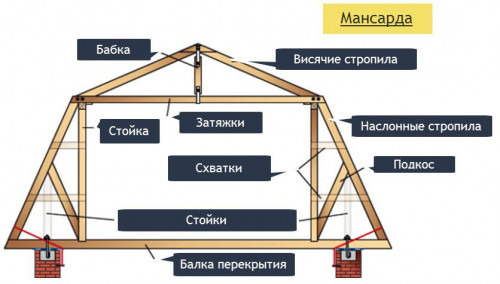

    Строение мансарды

    В конструкцию мансарды входят:

    • Висячие и наклонные стропила;
    • Балка перекрытия;
    • Затяжка;
    • Подкосы;
    • Стойки;
    • Бабки (коротыши).

    Кровля такой крыши делается из обычных кровельных материалов.

    О кровельных материалах

    Наиболее популярны следующие кровельные материалы:

    • Шифер. Тяжелый, недорогой, долговечный материал, но боится ударов. Стропильная система требует усиления.
    • Черепица. Тяжелый, прочный кровельный материал, но дорогостоящий. Стропильная система требует значительного усиления.
    • Металлическая кровля. Идеальный материал для сложных крыш. Требует профессиональные навыки при укладке.
    • Рулонная кровля. Подходит для построек хозяйственного назначения. Дешево и сердито. Также рулонные кровли делают для временной защиты дома в межсезонье строки.

    Скатные крыши

    Такие крыши состоят из скатов, которые при пересечении образуют ребра (углы). Смотрящее вверх ребро называют коньком, обращенный вниз угол – разжелобком, или ендовой. Часть кровельного покрытия, выступающая за периметр наружных стен, называется карнизным свесом.

    Скатная кровля основана на стропильной конструкции.

    Основным элементом такой конструкции являются стропила – наклонно расположенные балки, опирающиеся одним концом на верх несущей стены, а вторым – на конек крыши. Наклон стропил соответствует уклону ската. В плане стропила должны быть перпендикулярны плоскости несущей стены. Вместо стропил можно использовать стропильные фермы (рис. 2).

    Стропила передают нагрузку от конструкций крыши и внешних воздействий на несущие стены или колонны здания. Возможная форма и материал стропил зависят от типа несущих опор, величины пролета и других общих конструктивных параметров здания.

    Стропила или стропильные фермы опирают на горизонтально расположенные на несущей стене брус или мауэрлат.

    Рис. 2. Конструкция скатной крыши: а– со стропильными балками; б– со стропильными фермами: 1) стропило; 2) затяжка; 3) мауэрлат; 4) коньковый прогон; 5) дополнительный прогон под стойками и подкосами; 6) подкос; 7) стойка; 8) стропильная ферма; 9) дополнительные связи

    Стропильные фермы не нуждаются в дополнительной поддержке под коньком. Стропильные балки при необходимости (достаточно большая ширина пролета и наличие внутренних несущих стен или колонны) подпирают в верхней точке стойками и подкосами. Чтобы уменьшить число стоек, по коньку крыши укладывают балку-прогон, опирающуюся на стойки и поддерживающую верхние концы стропил. Прогон играет также роль связывающего элемента, придающего устойчивость к опрокидыванию всего конструктивного остова крыши.

    Стропильные фермы с той же целью укрепляют вертикальными связями – фермами или балками, расположенными перпендикулярно самим стропильным фермам.

    Крепление деревянных элементов крыши осуществляют с помощью металлических пластин, затяжек, гвоздей и путем врезки и склеивания.

    Выбор материала и типа конструкций крыши зависит от величины пролета, климатических условий в районе строительства, требований по долговечности, огнестойкости и другим свойствам возводимой постройки.

    Стропила могут быть наслонными и висячими.

    Основной элемент наслонных стропил – стропильные ноги, которые держат на себе обрешетку. При этом стропильные ноги обязательно опирают на стойки с подкосами, коньковый прогон и мауэрлат. Расстояние между стойками может быть принято от 3 до 5 м. Кроме перечисленных конструкций, для увеличения жесткости конструкции могут быть установлены продольные подкосы (у каждой стойки), но это не обязательное условие. Наслонные стропила применяют в зданиях с пролетами не более 16 м. Если пролет (расстояние между несущими стенами или рядами колонн) превышает 16 м, наслонные стропила могут не выдержать нагрузку от собственного веса: в таком случае они прогнутся или сломаются.

    Если пролет менее 16, но более 6 м, возможно использовать стропила, однако они требуют усиления (древесина с обработкой или природной гибкостью, дополнительный металлический каркас). В зданиях с пролетами более 6 м есть смысл устроить конструкцию крыши на основе стропильных ферм.

    Висячие стропила включают в свою конструкцию только стропильные ноги, которые крепят на затяжках с помощью лобовой врубки и болтов. Верхние концы стропил соединяют прорезным шипом. Висячие стропила применяют в зданиях с пролетами менее 12 м.

    Кроме рассмотренных видов стропил, различают накосные стропильные ноги, которые образуют наклонное угловое ребро в вальмовой или многоскатной крыше.

    Наиболее распространенная ширина сечения стропил составляет 180–200 мм. Такие стропила из брусьев устанавливают с шагом 1,5–2 м, из досок (с большей длиной сечения) – с шагом 1–1,5 м.

    Часть стропильных ног прикрепляют к наружным стенам с помощью скруток из проволоки, вбитых и вклеенных деревянных костылей на гвоздях, болтах или скобах.

    Стропильная конструкция из железобетона строится по такому же принципу, как и деревянная, но может быть оперта только на железобетонный или кирпичный остов здания. Вместо опорных стоек применяют столбы с шагом от 4 до 6 м.

    Поверх основы из стропил укладывают балки обрешетки (с настилом по ним или без настила), меньшего сечения, в поперечном стропилам (горизонтальном) направлении. Непосредственно на обрешетку укладывают кровельное покрытие. Сплошной настил по обрешетке применяется в случае использования рулонного кровельного материала или асбестоцементных плит. Настил выполняют в два слоя: рабочий (перпендикулярно обрешетке) и защитный (под 45° к коньку или параллельно ему), между слоями укладывают слой рубероида.

    Уклон кровли зависит от климатических условий. При большом количестве осадков угол должен быть не менее 45°, в сухом климате – не более 30°, в других условиях – от 30 до 45°. Если для покрытия используют штучные материалы (например, сланец или черепицу), уклон должен составлять не менее 25°. Следует помнить, что увеличение угла наклона ведет к увеличению количества материалов.

    Читать еще:  Стропильная система крыши, стропила

    Данный текст является ознакомительным фрагментом.

    Продолжение на ЛитРес

    Читайте также

    Устройство крыши

    Устройство крыши Крыша состоит из следующих основных элементов: несущей конструкции (из деревянных балок, стропил или сборных ферм в виде верхнего и нижнего поясов и заключенной между ними решетки из скосов и подкосов); основания под кровлю; гидро– и теплоизоляционного

    Изоляция крыши

    Изоляция крыши Как известно, на чердаке скапливается влага, которая проникает на него с нижних этажей и выводится с помощью вентиляционных устройств. Можно сказать, что чердак представляет собой промежуточную зону между жилым помещением и улицей. В том случае, если он

    Конструктивные элементы крыши

    Конструктивные элементы крыши Крыша состоит из следующих элементов: несущей конструкции (деревянные балки, стропила, сборные формы), основания под кровлю, изоляционного слоя и кровли.СтропилаЭтот элемент является основной несущей частью конструкции крыши.Они призваны

    Крыши

    Крыши Классификация крыш Крыша – это один из ограждающих элементов конструкции здания, который формально (по направлению нагрузки) относят к горизонтальным конструкциям (фактически же крыша может быть, например, скатной или куполообразной). Как элемент конструктивного

    Конструктивные элементы крыши

    Конструктивные элементы крыши Итак, любая крыша состоит из несущих элементов и кровельного покрытия. Несущие элементы, как правило, представляют собой балки – конструктивные элементы вытянутой формы (у которых длина намного превышает ширину и высоту поперечного

    Плоские крыши

    Плоские крыши Плоская кровля проще в устройстве, чем скатная. Крыша состоит из следующих слоев (начиная с нижнего).1. Перекрытие верхнего жилого этажа или чердака (железобетонные плиты или настил из досок, с нижней стороны отделанные потолочным покрытием).2. Пароизоляция –

    Основные правила и требования при укладке сланцевой крыши

    Основные правила и требования при укладке сланцевой крыши Укладка кровли должна быть последним этапом после проведения остальных видов работ, включая: жестяные и плотницкие работы, монтаж громоотвода, антенн и прочего оборудования на крыше.Если проводить эти работы

    Укладка краев крыши

    Укладка краев крыши Обычно края крыши выкладывают пластинками квадратной формы размерами 25 х 25 см или 35 х х 35 см. Иногда используют для этого прямоугольные пластинки, срезая или закругляя их углы (рис. 52). Рис. 52. Схема укладки края

    Укладка плитки на ребра крыши

    Укладка плитки на ребра крыши Для ребер крыши лучше всего подходит квадратная плитка с закругленными краями или прямоугольная плитка с одним закругленным краем. Ребра покрывают плиткой с двух сторон подобно тому, как укладывалась плитка на гребне. Необходимые отверстия

    Монтаж плоской стеклянной крыши

    Монтаж плоской стеклянной крыши Для работы на стеклянной крыше необходим трап, состоящий из нескольких досок. Общая ширина трапа примерно 50–60 см, с одной стороны на доски нужно набить поперечные бруски сечением 4 х 4 или 6 х 6 см, расположив их на расстоянии 25–30 см один от

    Конструкция кровли скатных крыш

    Раздел об общих понятиях и терминологии в устройстве крыш.

    В разделе материалы об устройстве и строении скатных крыш, основных узлах и терминах.

    Стропильная система

    Стропильная система — это система скатной крыши, состоящая из стропил. Так же можно сказать, что стропильная система — это каркас скатной крыши, её основа (скелет). Стропила выполняют несущую функцию в системе крыши. Вес от крыши через стропильную систему передаётся на несущие стены строения.

    В зависимости от вида и типа строения крыши, в состав стропильной системы могут входить стропила, мауэрлаты, подстропильные горизонтальные балки (ригеля), прогоны, лежни и стойки на них, а так же подкосы и прочие элементы.

    Элементы стропильной системы

    Для того, чтоб понять конструкцию стропильной системы и правильно воспринимать инструкции монтажа необходимо разобраться в названиях элементов стропильной системы и основных их функциях.

    Ниже приведена схема основных наиболее применяемых элементов в стропильной системе.

    Мауэрлат

    Что такое мауэрлат?

    Мауэрла́т — это элемент конструкции строения кровельной системы.

    Нередко человек столкнувшийся впервые с этим словом произносит его как маурлат или мурлат.

    Как правильно произносится слово: Мауэрлáт — ударение на последний слог.

    Конёк крыши

    Что такое конёк крыши.

    В строении крыши, коньком называют верхнее горизонтальное ребро скатной крыши, образуемое при щипцовом сопряжении двух кровельных скатов.

    Конёк крыши — это верхняя горизонтальная линия пересечения двух плоскостей наклонной крыши (скатов).

    Ендова крыши

    Что такое ендова

    Ендόва — это место стыка плоскостей двух скатов крыши с образующимся внутренним углом (желоб или разжелобок).

    Применимы названия: ендов, ендова, ендовка, ендовы.

    Ендов считается сложным и наиболее уязвимым элементом строения крыши, на который в процессе эксплуатации кровли припадают высокие внешние и конструктивные нагрузки. Ендовы наиболее уязвимое место для протечки при скоплении на крыше снега и льда. Особое внимание удиляют гидроизоляции всех стыков и швов в ендовах.

    Вальма

    Как называются наклонённые рёбра (углы) на крыше.

    Ва́льма — ребро крыши двух смежных скатов с внешним углом. Начинается вальма в карнизе крыши и заканчивается в коньке. Вальма — распространённый элемент строения современной скатной крыши.

    Многие очень часто вальму крыши обзывают коньком, но в отличии от конька, который всегда расположен в горизонтальном уровне, вальма крыши имеет уклон.

    Фронтон

    Фронтоны: понятие и виды. Что такое фронтон.

    Фронто́н — это завершение фасадной стены строения, ограниченное двумя скатами крыши по бокам и карнизом у основания. Название этого элемента происходит от латинского frons, frontis, что означает «передняя часть стены», «лоб».

    Эркер

    Что такое эркер

    Эркер — это архитектурный элемент строения, выступающий из плоскости фасадной стены. Эркер улучшает освещённость и инсоляцию помещения, а так же увеличивает его внутреннее пространство. Может быть частично или полностью остеклённым.

    Страница 1 из 2

    • В начало
    • Назад
    • 1
    • 2
    • Вперед
    • В конец

    Конструкция кровли скатных крыш

    Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

    Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

    Скатная кровля: виды, конструктивные особенности

    Крыша является завершающим этапом строительства загородного дома. От того, насколько грамотно будет выбрана конструкция крыши и материалы, из которых она построена, зависит надежность всей постройки, а также комфортное проживание жильцов. Для того чтобы не ошибиться в выборе конструкции и кровельных материалов для возведения крыши, рекомендуем обратиться к специалистам: урса скатная кровля. В нашей статье мы расскажем о типах скатных крыш, их конструктивных особенностях.

    1. Скатная крыша: основное понятие
    2. Основные виды скатных крыш
    3. Как правильно выбрать конструкцию скатной крыши чердачного типа?
    4. Срок эксплуатации крыши из разного материала
    5. Основные виды конструкции скатных крыш
    6. Конструктивные особенности скатной крыши

    Скатная крыша: основное понятие

    Свое название скатная крыша получила из-за того, что она состоит из скатов – это такие плоскости, которые имеют некий угол уклона (минимальный уклон скатной кровли 10 0 ). Скатные крыши имеют два конструктивных решения:

    • чердачные (раздельные);
    • бесчердачные (совмещенные).

    Кровля скатная чердачного типа имеет нежилое помещение (чердак), которое расположено между чердачным перекрытием и кровлей. Несущие элементы бесчердачных крыш являются перекрытием для верхнего этажа дома.

    Основные составляющие скатной крыши:

    1. Конструктивная часть.
    2. Кровля.

    Чердачный тип скатной крыши

    Конструкция скатной кровли состоит из несущего остова крыши, цель которого принимать нагрузки от самой крыши и всевозможных осадков.

    Кровля – это кровельный материал, который защищает крышу и весь дом от негативных факторов окружающей среды. Скатные крыши имеют некий уклон, он нужен, для того чтобы удалять с крыши атмосферные осадки.

    Уклон крыши специалисты выражают как в градусах, так и в процентах. Он зависит от многих факторов:

    1. От величины снежного покрова в данном регионе. Чем больше снежный покров, тем больше должен быть угол уклона.
    2. От материала кровли. Каждый вид кровельного материала рассчитан на определенный угол уклона. Об этом можно узнать в инструкции, которая прилагается к кровельному материалу.
    3. От архитектурных особенностей дома. Очень часто архитектурный объем здания решается его кровлей. Так, в том случае, когда застройщик решил покрыть плоскую крышу керамической черепицей, архитектор проекта обязан указать на его ошибку, и чем такая ошибка чревата – полным разрушением кровельного материала.

    Основные виды скатных крыш

    Кровли скатные, в зависимости от вида и количества скатов, бывают:

    1. Односкатные – крыши имеют один уклон от стены до стены. Такие крыши применяют для городских построек, где запрещены водоотводы и сбрасывание снега. В индивидуальном строительстве такие крыши применяют для гаражей и сараев.
    2. Двускатная крыша – крыша с двумя скатами. Этот вариант крыши самый популярный, его можно применить при строительстве зданий разных конструкций и масштабов.
    3. Четырехскатные (их еще называют полувальмовые) – крыши имеют четыре ската. Полувальмовые крыши обычно применяют в сельском или дачном строительстве.
    4. Четырехскатные шатровые – крыши имеют четыре ската, их вершины сходятся в единой точке. Такие крыши обычно строят для зданий с многоугольным или квадратным планом.
    5. Шпилеобразные – крыши имеют несколько крутых скатов в виде треугольника, которые соединяются в одной вершине, перекрывая башни, эркеры круглые конструкции стены.

    Как правильно выбрать конструкцию скатной крыши чердачного типа?

    Для того чтобы скатные кровли чердачного типа имели необходимую конструкцию, нужно знать некоторые особенности:

    1. Для того чтобы стропильная нога выдержала общую нагрузку всей кровли, необходимо чтобы она имела массивное сечение, в данном случае перекрываемый пролет будет большим.
    2. Уклон скатной кровли. Если кровля имеет угол наклона крыши больше 50 градусов, то снежный покров на ней не будет задерживаться, соответственно будет меньшей нагрузка на конструкции крыши. Поэтому на такой крыше можно уменьшить сечение стропил. Так, при выборе пологой крыши с углом уклона 20 0 , нужно увеличить сечение стропил в несколько раз, так как на плоскую крышу увеличивается в разы снеговая нагрузка.
    3. Какие требования предъявляются к долговечности конструкции. По долговечности крыша обязана равняться на дом. То есть если дом прослужит не менее 100 лет, то крыша должна прослужить столько же.
    4. Неотъемлемым атрибутом стропильной системы является ее огнестойкость. В соответствии с санитарными нормами, устройство скатной кровли чердачного типа должно иметь соответствующую несущую способность. А это значит, что крыша обязана выдержать собственный вес, вес снега и кровельного материала. При воздействии открытого огня, крыша должна сохранять свою целостность в течение 15-45 минут (в зависимости от материала). Чтобы достичь такого предела огнестойкости нужно знать: конструкция с большим сечением выдержит воздействие огня намного дольше, если она имеет качественную огнезащиту (обработана антипиренами, цементно-песчаной штукатуркой, негорючими матами, защитными красками).
    5. Теплотехнические свойства кровли. Чем больше кровля утеплена, тем больше она весит, поэтому и сечение ее конструкции должно быть большим.
    Читать еще:  Крыша из поликарбоната: преимущества и технология обустройства

    Срок эксплуатации крыши из разного материала

    Рассмотрим, сколько лет прослужит скатная кровля, выполненная из разных материалов при условии надлежащего ухода и правильной эксплуатации, без капитального ремонта:

    1. Деревянные крыши – от 20 до 30 лет.
    2. Железобетонные – от 30 до 50 лет.
    3. Металлические – от 30 до 50 лет.

    Эти значения рассчитаны инженерами-конструкторами, однако, например, крыша из дерева имеет жизненные примеры эксплуатации не одной сотни лет.

    Основные виды конструкции скатных крыш

    В зависимости от того, какое у крыши назначение, выделяют следующие виды конструкции крыши:

    1. Конструкция кровли скатной деревянная. Такая конструкция больше всего распространена в строительстве малоэтажных домов. Состоит из стропил (висячих и наслонных) и ферм. Устройство стропильной системы: стропила, стропильные ноги, мауэрлат, стойки, стяжки, обрешетка. Стропильные системы висячие применяют в домах, где отсутствует средняя несущая стена, на которую опирается крыша. Деревянные фермы в частном строительстве почти не применяют. Их используют в промышленном масштабном строительстве, а также в каркасном домостроении по канадской технологии. Деревянная конструкция имеет следующие преимущества: долговечность, относительную дешевизну, экологичность. Но имеет и недостатки: пожароопасность, поддается коррозии, гниению и воздействию различных микроорганизмов.
    2. Металлодеревянная конструкция. Данная конструкция комбинированная, она имеет элементы из дерева и металла в виде ферм, арок и рам и может перекрывать пролеты до20 м. Верхние ее пояса обычно производят из клееной древесины, нижние элементы – из профилей периодического сечения или арматуры. Таким образом, металлические элементы работают на растяжение, а дерево – на сжатие. Металлодеревянные конструкции в частном строительстве применяют очень редко в основном из-за чрезмерной дороговизны. Хотя людей с достатком притягивают прекрасные декоративные свойства. В общественном строительстве такие конструкции применяют при строительстве бассейнов, промышленных предприятии с особыми условиями работы.
    3. Устройство кровли скатной железобетонными конструкциями. Особую популярность в последнее время получили сборные железобетонные стропила, изготовленные в заводских условиях. Стропила имеют тавровое или прямоугольное сечение, их устанавливают на коньковый прогон и стены, между собой соединяя закладными сваренными деталями. Применение такой конструкции в частном домостроении очень проблематично, так как нужна специальная техника, закладные детали. Их чаще всего применяют при строительстве сельскохозяйственных сооружений больших масштабов (зернохранилищ, складов, транспортного депо). Основное преимущество железобетонных конструкций: высокая прочность, долговечность, легкость обслуживания. Отрицательные стороны: большой вес, применение спецтехники при монтаже и доставке, сложность сочетания бетона и дерева.

    Вопрос скатной кровли устройство зависит от многих факторов, в том числе и финансовых возможностей. Решать Вам, обращаться в строительную компанию или, вооружившись специальными знаниями, построить крышу самостоятельно.

    Конструктивные особенности скатной крыши

    Деревянная конструкция крыши

    Любая скатная крыша не зависимо от того, сколько скатов она имеет, состоит из:

    1. Гребня или конька.
    2. Наклонного ребра.
    3. Вершины крыши.
    4. Разжелобка.
    5. Карнизного свеса.
    6. Щипца, фронтонной стены.

    Монтаж скатной кровли зависит от особенностей ее внутренних конструкций (читайте о них выше) и внешних. Задача несущей внутренней – обеспечить надежность поддержания кровли (несущая способность).

    Внимание! Лишь после того, как определена внутренняя конструкция стропильной системы, можно определять способ решения кровельных работ.

    Способ выполнения кровельных работ напрямую зависит от того, какой угол ската кровли. Кровли с более крутым уклоном требуют определенных способов укладки кровельного покрытия, с выполнением нахлестов.

    Причем важно знать, что чем меньше у кровли угол ската крыши, тем больше нужно выполнять нахлесты и накладки боковых стыков.

    Более крутые кровли можно выполнять с минимальным нахлестом, полностью им пренебрегать не стоит, так как зимой возможны забивания снега.

    В нашей статье мы рассказали о том, что такое скатная кровля, какие ее разновидности и конструктивные особенности.

    Эволюция крыши. Нетрадиционное решение традиционной конструкции скатных крыш

    Побывав несколько лет назад в Испании на предприятии, специализирующемся в области проектирования и строительства скатных крыш, я с удовольствием отметил не только квалификацию сотрудников, но и ряд конструктивных решений. Одно из них было реализовано в 2006 г. при строительстве собственного загородного дома. Опыт оказался удачным как с технологической точки зрения, так и с эксплуатационной.

    К слову сказать, эффективно защитить малоэтажное здание от перегрева на юге Европы удается при установке в скатную крышу качественного утеплителя толщиной 200-250 мм. А для теплозащиты аналогичного здания в условиях Санкт-Петербурга достаточно толщины 150 мм одного из лучших современных утеплителей URSA XPS.

    Рис 1

    Конструкция теплой скатной крыши, когда слой утеплителя располагается над стропилами, не распространена в отечественном строительстве. Связано это, в том числе, и с тем, что чаще всего при устройстве крыши сначала устанавливают кровельное покрытие.

    В таком случае остается только один вариант – установить утеплитель между и под стропилами. Между тем, установка утеплителя над стропилами дает ряд преимуществ:

    • стропильные конструкции украшают пространство помещения, делая его объемно выразительным;

    • главный несущий элемент скатной крыши – стропила — находятся под защитой теплоизоляции в условиях влажности помещения, что гарантирует их максимальный срок службы;

    • сплошность, толщина слоя утеплителя, коэффициент теплотехнической однородности обеспечены в максимальной степени;

    • работы по установке утеплителя ведутся с поверхности крыши в любое время года;

    • в случае ремонта или замены кровельного покрытия можно не опасаться за протечки, так как слой теплоизоляции не пропускает воду;

    • по этой же причине нет необходимости устраивать «резервную» подкровельную гидроизоляцию;

    • отпадает необходимость в устройстве сплошного слоя пароизоляции;

    • подкровельное пространство надежно вентилируется.

    Все эти преимущества по сравнению с традиционными конструктивными решениями можно достичь благодаря экструдированному пенополистиролу URSA XPS. Среди недостатков только один – повышенный расход в 1,5-2 раза брусков обрешетки и большая стоимость утеплителя. Однако за эстетику, качество, надежность и удобства нужно платить.

    Рис 2

    На верхнюю плоскость стропильных ног устанавливается настил с разбежкой 200–300 мм из обрезной доски толщиной 25 мм и шириной 100 мм. Он нужен для удобства и безопасности проведения работ. При шаге стропильных ног 600–800 мм по нему можно ходить, правда, при шаге 800 и разбежке 300 мм – достаточно осторожно. Вдоль карнизного свеса набивается стартовый упорный брусок обрешетки высотой 75 мм. Такой брусок удобно пилится из стандартной сороковки шириной 150 мм при роспуске её по продольной оси на циркулярной пиле. Для облегчения последующих операций и предотвращения зазоров между жесткими плитами при их стыковке необходимо выставить упорный брусок строго по прямой линии. Поверх настила плотно к стартовому бруску обрешетки укладывается слой теплоизоляции толщиной 50 мм (рис. 1). Укладка плит утеплителя начинается длинной (1200 мм) стороной вдоль ската. После установки плит первого ряда по всей его длине устанавливается следующий брусок обрешетки вплотную к торцевой поверхности утеплителя.

    Подобным образом набираются остальные ряды первого слоя теплоизоляции. Стыки отдельных плит поперек рядов и стыки плит с брусками обрешетки проклеиваются пароизоляционным скотчем. Так формируется слой конструкции, обладающий замечательными свойствами. Во-первых, получился сплошной жесткий настил, на котором удобно работать, располагать запас материала и инструмент. Во-вторых, слой теплоизоляции является временной кровлей, так как URSA XPS обладает водоупорными свойствами. Не стоит только затягивать с продолжением работ, поскольку УФ-лучи вызывают деструкцию пенопластов. В-третьих, сопротивление паропроницанию пенополистирола URSA XPS не меньше, чем у обычных пароизоляционных материалов, поэтому установки традиционного слоя пароизоляции из рулонных материалов не требуется.

    Рис 3

    Следующий слой плит укладывается поперёк первого (рис. 2). Работы лучше начинать от центральной вертикальной оси ската в обе стороны. На оси ската перпендикулярно коньку устанавливается доска контробрешетки толщиной 40–50 мм и высотой 150 мм. Точки крепления доски совпадают с точками её опоры на бруски обрешетки. Требования к установке доски совпадают с требованиями к установке стартового бруска – необходимо добиваться прямолинейности. Вдоль доски укладываются плиты утеплителя толщиной 100 мм. При установке плит теплоизоляции и первого, и, особенно, второго слоя важно избежать зазоров как между отдельными плитами, так и между плитами ряда и доской.

    Если качество пиломатериалов этого сделать не позволяет из-за переменной толщины доски или бруска, необходимо образовавшиеся щели заполнить строительной пеной. От качества сопряжения жестких плит теплоизоляции зависит теплотехническая однородность слоя, а от неё, в свою очередь, энергетическая эффективность всей крыши.

    Работы по устройству теплоизоляции на этом заканчиваются и можно приступать к устройству любого типа кровельного покрытия. За счет разницы между толщиной плиты утеплителя и высотой доски контробрешетки образуется вентилируемое пространство высотой 50 мм. Для эффективного проветривания подкровельного пространства в коньке крыши необходимо сделать продых высотой, не менее чем высота вентилируемой прослойки, т.е. 50 мм. В карнизном свесе ширина входного продыха с учетом установки просечной сетки с ячейкой 10 х 10 мм должна быть не менее 100 мм (рис. 3, 4).

    При таком соотношении сечений элементов конструкции аэродинамический режим вентилируемой прослойки будет в максимальной степени эффективным и обеспечит не только нормальную влажность её элементов, но и дополнительные теплозащитные свойства покрытия.

    Заканчивая описание нетрадиционной конструкции утепленной скатной крыши, ставшей в последние годы традиционной в загородном строительстве, важно отметить, что для обеспечения замкнутости теплоизоляционного и пароизоляционного контуров необходимо с особенной тщательностью выполнять узлы сопряжения смежных скатов и ската со стеной. Опыт показывает, что без применения строительной теплоизоляционной пены не обойтись. Кроме того, стоит рекомендовать приклейку полосы пароизоляции вдоль конька поверх первого слоя теплоизоляции и с внутренней стороны стены, в месте сопряжения первого слоя теплоизоляции с внутренней поверхностью стены и стропильных ног. Для этих целей целесообразно использовать обычные пароизоляционные пленки и холодную мастику на битумной основе (рис. 5).

    Те, кого заинтересовала описанная конструкция, детали монтажа, отдельные узлы, могут обратиться в отдел технической поддержки продаж компании «УРСА Евразия». Сотрудники отдела во всех региональных представительствах дадут исчерпывающие разъяснения по всем интересующим вопросам.

    Рис 4

    Рис 5

    И.А. Мехнецов, руководитель отдела технической поддержки продаж ООО «УРСА Евразия»

    Центральный офис ООО «УРСА Евразия» в Санкт-Петербурге:

    Тел./факс: (812) 324-44-88, 324-44-89

    Представительство OOO «УРСА Евразия» в Москве:

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
