Крепление фальцевой кровли к обрешетке

Обрешетка фальцевой кровли

Обустройство фальцевой кровли невозможно без монтажа подходящей разновидности обрешетки, укладка которой производится сверху стропил. Этот элемент кровли представляет собой поверхность, необходимую для крепления итоговой обшивки крыши выбранным материалом. Профессиональное устройство обрешетки под фальцевую кровлю – один из факторов, определяющих срок службы и качество эксплуатации крыши.

Типы обрешетки фальцевой кровли

Сплошная. Такой вид подразумевает крепление досок или брусков к стропилам, при этом шаг сплошной обрешетки под фальцевую кровлю не должен составлять более 1 см. Сплошную обрешетку часто покрывают паро- и гидроизоляционной, а также современной пленкой, препятствующей образованию и задержке конденсата. Такой подход к организации кровельного пирога является наиболее правильным, потому как гарантирует стопроцентную защиту кровли из металлов и сплавов от разрушающего воздействия пара и появления коррозии.

Крепление фальцевой кровли к обрешетке производится посредством использования фасадных кляммеров, обеспечивающих стабильность и герметичность металла при воздействии высоких и низких температур.

Разреженная. Для выполнения разреженной обрешетки используется качественный пиломатериал. Шаг обрешетки для фальцевой кровли при этом не превышает 5-20 см. Важно не допускать наличия неоднородности обрешетки или прерывистости распределения брусьев, потому как халатное отношение может стать причиной значительного снижения прочности фальца и деформации картин.

Материалы для обрешетки фальцевой кровли

Как правило, для изготовления обрешетки используют доски или бруски, произведенные из хвойной древесины. Обычная ширина досок составляет 7-15 см при толщине в 2-3 см, брусьев – 5х5 см. Помимо классических материалов могут быть использованы обрезанные и необрезанные доски, фанера с повышенной влагостойкостью, шпунтованные доски или ОСП.

Разновидности сплошной обрешетки из досок и ОСП

· Одинарная. В случае использования этого вида обрешетки доски или листы фанеры укладываются на стропила параллельно кровельному коньку. Ввиду ненадежности, одинарная обрешетка используется крайне редко.

· Двойная. Прочный и надежный вид обрешетки, первый слой которого является разреженным, а второй — сплошным. Использование этой разновидности обрешетки позволяет использовать утеплитель.

Качество пиломатериалов определяется отсутствием на их поверхности дефектов, неровностей, провесов и других повреждений, способных привести к ухудшению эксплуатационных свойств кровли. Кроме того, следует учитывать, что материал, применяемый для изготовления обрешетки, должен быть абсолютно сухим и обработанным антисептическим раствором для предотвращения биологического разрушения.

Если все подготовительные работы и непосредственно монтаж произведены правильно, а выбранные материалы отличаются высоким качеством, то фальцевая кровля не только прослужит много лет, но и не потребует ремонта в процессе эксплуатации.

Устройство и правила монтажа обрешетки под фальцевую кровлю

Выбирая кровельный материал, хочется совместить надежность, красоту и доступную стоимость будущей конструкции. Одним из лучших решений для обустройства крыши может стать выбор фальцевой кровли, собранной в единое целое из отдельных, так называемых, кровельных картин из листовой стали по технологии фальцевания.

Для устройства фальцевой кровли , как и любой другой, необходима основа, обрешетка – чаще всего это ряды досок или брусков, прибиваемых к стропилам.

Обрешетка крыши имеет два вида исполнения:

    сплошная, разреженная.

Основание для кровли

    должно выдерживать тяжесть среднего человека; быть достаточно прочным, иначе под угрозой нарушения соединений окажутся кровельные детали и их крепления; нежелательно использовать доски шириной более 15 см, так как с течением времени они могут сильно покоробиться поперек волокон; крепежные детали по длине должны равняться по крайней мере удвоенной толщине прибиваемой доски.

Особенности устройства ↑

В идеале фальцевую кровлю лучше укладывать на сплошную обрешетку, которую потом покрывают гидро- и пароизоляцией или более современным материалом – подкровельной антиконденсационной паронепроницаемой пленкой. Такая процедура необходима для защиты нижней стороны металлической крыши от коррозии.

Если же по каким-то причинам сплошную обрешетку невозможно использовать, то можно установить и разреженную – из пиломатериала. Самый распространенный шаг обрешетки под фальцевую кровлю составляет 20 см.

Важнейшим условием качества фальцевой крыши является правильно установленная обрешетка – любая неравномерность или неровность могут стать причиной прогиба листов или ослабления фальцев.

Провисание стальных листов предупреждает соблюдение при монтаже необходимого расчетного шага опалубка.

Материал под основу ↑

В качестве материала для обрешетки этого типа крыш используют:

    оцинкованный профиль из металла, деревянные брусья квадратного сечения 50х50, доски из осины и хвойных – сосны, пихты и ели (32х100 или 50х120)

Чтобы деревянная обрешетка под фальцевую кровлю надолго сохранила свои качественные характеристики, древесина подвергается специальной обработке, которая предохраняет ее от загнивания. Ее обмазывают или красят специальными составами, пропитывают антисептиками .

Увеличить срок ее службы также можно, если в сухом виде покрыть древесину олифой.

Этапы монтажа ↑

Устройство основы начинают от карниза. Вдоль кромки карниза, накрывая подшивочную доску карниза с торцевой части, прибивают первую доску. Укладку продолжают по направлению конька, сохраняя расстояние между деталями обрешетки не больше 40 см. Затем необходимо установить дополнительные доски, к которым будут крепиться снегодержатели, переходные мостики и другое.

Конструкция обрешетки для различных элементов крыши ↑

При небольших уклонах крыши в 3–20° желательно использовать деревянную опалубку. По всему периметру карниза рекомендуется выполнять ее в виде дощатого сплошного настила, наименьшая ширина которого 700 мм.

В разжелобках, пожалуй, самых уязвимых местах кровли, и ендовах выполняется сплошной дощатый настил ( до 70 см на каждом скате).

Для придания дополнительной жесткости панелям, в местах устройства ендов, карнизов, примыканий к выступающим участкам здания устанавливают еще один профиль опалубки.

В случае Г-образных панелей ширина сплошного основания для этих участков должна быть порядка 60 см от края.

Сплошную основу рекомендуется выполнять также при сложной конфигурации конструкции крыши . В районе, где фальцевые панели стыкуются в поперечном направлении, укладывают доску, наименьшая ширина которой должна быть порядка 12 см. Именно на ней будет формироваться стык панелей с помощью лежачего фальца.

Для фальцевых панелей, имеющих самозащелкивающуюся систему используют металлическую обрешетку.

Довольно часто для разреженной обрешетки используют подкровельную пленку. Ее натягивают поверх стропил, начиная от нижней части, и крепят к стропилам посредством скоб строительного степлера.

Подкровельная пленка – двухсторонняя, и каждая из сторон имеет разные свойства. Поэтому очень важно пленку установить правильно.

Верхняя сторона, на которой, как правило, бывает нанесен логотип компании производителя должна смотреть вверх, в небо, а нижняя, без надписей – вовнутрь дома.

Каждый из следующих рядов пленки укладывают на предыдущий с нахлестом в 15–20 см.
На пленку по обоим краям специально нанесены соответствующие сплошные линии, которые значительно упрощают ее укладку.

Далее на верхнюю плоскость стропил на поверхность натянутой пленки прибиваются бруски контробрешетки. По ширине они должны быть равны ширине стропильных ног, по длине –ширине подкровельной пленки, по высоте – примерно 3– 5 см (этого вполне достаточно, чтобы обеспечить воздушный зазор между гидробарьером и материалом для кровли).

Поскольку передвигаться по натянутой пленке невозможно, работы организуют поэтапно:

    укладывают послойно пленку, контробрешетку и обрешетку; передвигаясь по смонтированному участку, аналогично монтируют следующий ряд.

Монтаж фальцевой кровли

Монтаж фальцевой кровли

Монтаж кровли можно выполнять по выбору заказчика, как по простой обрешетке, так и по утеплителю. Обрешетка может быть разреженная или сплошная, выбор определяется углом уклона кровли. Рекомендуемый уклон кровли при применении фальцовочной технологии – более 14°. При уклонах кровли от 7 до 14° необходимо устройство сплошного основания, а также применение двойного фальца, уплотненного силиконовым герметиком.

При монтаже нужно четко соблюдать требуемый (расчетный) шаг обрешетки, иначе может возникнуть прогиб металлических листов. В свою очередь, это ведет к ослаблению и возможной деформации швов между листами металла фальцевого покрытия, а в дальнейшем часто становится причиной протечек и коррозии металла, особенно в местах соединений фальцевых панелей-картин.

Полностью мобильное оборудование позволяет собирать кровлю и на земле, и на крыше. Традиционная технология устройства кровли из листового металла нуждается в высокой квалификации мастеров. Работы по монтажу производятся в несколько этапов. Во время первого этапа нужно изготовить картины для рядового покрытия скатов крыши, карнизных свесов, настенных желобов, разжелобков. Эта работа производится прямо на стройплощадке. Сначала для картин надо сделать заготовки нужных форм и размеров по чертежам будущей кровли. С помощью измерительных приборов и инструментов разметить металлические листы на детали, нанести на металл все необходимые отметки. Затем лист металла разрезать различными видами ножниц, подобрав нужный инструмент в зависимости от толщины листа. Вырезанные детали соединить лежачим фальцем в картины, длина которых равна длине ската. Затем загнуть боковые кромки, т. е. подготовить заготовки для выполнения стоячих фальцев.

На втором этапе поднять картины на крышу и соединить между собой их боковые стороны стоячим фальцем. Выбор крепления в виде одинарного или двойного фальца зависит от местных климатических условий, обычно этот выбор делают на стадии проектирования. После того как картины подняты на крышу, их нужно крепить к обрешетке узкими стальными полосками – кляммерами, один конец которых должен быть заведен в стоячие фальцы при их изгибе. Другим концом крепить металлические картины к брусу обрешетки.

Кляммер – это полоса металла размером примерно 3×15 см, необходимое для монтажа число кляммеров нужно рассчитать так, чтобы один кляммер приходился примерно на каждые 50 см длины полосы фальцевой кровли. Так получается качественное кровельное покрытие без каких-либо технологических отверстий. Вентиляционные отверстия, а также отверстия возле дымовых и газовых труб, необходимо закрыть фартуками из того же металлического листа, что и весь материал кровли.

Те, кто своими силами покрывает крышу при помощи фальцевого соединения, могут выполнить эту задачу немного по-другому, не собирая на земле полностью металлическую картину. Однако этот метод подходит для кровли из относительно недорогого стального оцинкованного листа. Первый лист надо закрепить на краю крыши саморезами сквозь лист – это одно из немногих мест, где кровля будет иметь технологические отверстия. Кроме того, первый лист должен иметь кромки равной высоты – по 2,5 см. Но перед креплением первого листа нужно закрепить на обрешетке кляммеры для второго листа. Впоследствии точку крепления кляммеров закроет первый лист.

Читать еще:  Временная кровля как часть постоянной

Работу следует производить в такой последовательности. Сначала рассчитать положение первого листа фальцевой кровли и закрепить кляммеры для следующего ряда так, чтобы их закрыл уложенный первый лист. Саморезами закрепить край первого листа, одновременно загнуть кляммеры под прямым углом к обрешетке. Рядом с первым листом наложить на обрешетку следующий лист и загнуть в два приема фальц вместе с кляммерами. Выполняя эту работу, нужно помнить о следующей линии кляммеров. Перед укладкой второго листа надо рассчитать их положение и закрепить на обрешетке (рис. 62).

Рис. 62. Схемы крепления металлических листов на кровле: 1) первый лист; 2) второй лист; 3) кляммер

Кляммеры следует загибать поверх внешнего фальца. На крыше с малым уклоном их надо обязательно зафиксировать от разгибания. Можно просверлить кляммер и стянуть заклепкой на обрешетке. В неустойчивую зиму на крыше после оттепелей образуется ледяная корка. Весной, при наступлении теплой погоды, ледяная масса начинает сползать вниз. Цепляясь за кляммеры, она может их развернуть. Этот эффект не столь ярко выражен на крутой крыше. Если же кляммеры фиксировать заклепками к обрешетке, то проблема будет решена.

Конек крыши придется закрывать стандартным способом – уголком стального листа, загнув в этом месте стоящий фальц. Поскольку нет другой возможности иначе закрепить коньковый элемент, как только через кровлю. Это будет второе место, где на крыше появятся технологические отверстия. Вальмы, ендовы, примыкания кровли и прочие элементы нужно закрывать желобами и уголками.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Читайте также

Устройство кровли

Устройство кровли Кровля (кровельное покрытие) состоит из наклонных плоскостей — скатов, наклонных ребер и горизонтальных ребер — конька. Места пересечения скатов под входящим углом называются «ендовы» и «разжелобки», а выходящие за пределы здания горизонтально или

2.2. Монтаж оборудования

2.2. Монтаж оборудования 2.2.1. Монтаж оборудования является последним предэксплуатационным периодом, когда могут быть выявлены и устранены явные и частично скрытые дефекты изготовления и сборки оборудования. Монтажные работы должны быть выполнены таким образом, чтобы не

Монтаж оборудования

Монтаж оборудования При монтаже оборудования необходимо соблюдать требования к проведению монтажных работ, гигиенические нормы и технические требования.Устанавливать водоочистные устройства необходимо в отапливаемом помещении, чтобы избежать замерзания воды.Место

2.2. Монтаж оборудования

2.2. Монтаж оборудования 2.2.1. Монтаж оборудования является последним предэксплуата-ционным периодом, когда могут быть выявлены и устранены явные и частично скрытые дефекты изготовления и сборки оборудования. Монтажные работы должны быть выполнены таким образом, чтобы не

Глава 4 Монтаж

Глава 4 Монтаж Эта глава содержит самые важные сведения о применении Adobe Premiere для монтажа фильма из исходных клипов. Первый раздел (см. разд. 4.1) посвящен проблемам компоновки фильма, т. е. переносу клипов в окно Timeline (Монтаж). Поскольку основным средством редактирования

4.5. Монтаж звука

4.5. Монтаж звука Редактирование звуковых клипов строится по тем же принципам, что и редактирование видеоклипов. Поэтому почти все действия (за исключением специфических для монтажа на видеотреках) применимы и к действиям над аудиоклипами. Повторим сначала очень коротко

Способы укладки сланцевой кровли

Способы укладки сланцевой кровли Сланцевая кровля удобна для покрытия наклонных (скатных) крыш. Выбор способа укладки всегда зависит от замысла домовладельца или проектировщика, свою определенную роль играют атмосферные воздействия и предполагаемый уклон крыши. Для

Монтаж сланцевой кровли

Монтаж сланцевой кровли Срок службы сланцевой кровли часто определяет качественное устройство ее основания. Обычно подкровельную конструкцию делают из дерева, используя на обрешетку рейки с сечением 40 х 60 мм. Их нужно прибивать к стропилам строительными гвоздями

Стекло как материал для кровли

Стекло как материал для кровли Стекло – это старейший художественный материал, оно появилось более пяти тысячелетий назад. По мере развития технологии его производства, стекло начали использовать для архитектурно-строительных целей: застекления окон, создания

3.7.1. Монтаж ВОЛС-ВЛ

3.7.1. Монтаж ВОЛС-ВЛ Работы по монтажу ВОЛС-ВЛ должны проводиться по проекту производства работ, разработанному для конкретной линии на основе материалов обследования ВЛ с учетом реальных условий местности и требований проекта организации строительства (ПОС). К монтажу

Фальцевая кровля. Ключевые советы по монтажу.

Готовые элементы фальцевой кровли («картины») укладываются на ровные, с шагом не более 1 м, подставки (деревянные либо изготовленные из неметаллических материалов). В случае необходимости длительного (больше 1 мес.) хранения элементов фальцевой кровли на открытом воздухе необходимо накрыть полиэтиленовой плёнкой с зазором обеспечивающим испарение попадающей во внутрь влаги.

Виды фальцевых соединений:

Необходимое при подготовке к монтажу:

— 7° — минимально возможный уклон скатных крыш, покрываемых металлическими «картинами» с фальцевым соединением .

— В качестве обрешётки может использоваться: металлический шляпный профиль; деревянный брус 50×50, доска 32×100, необрезная доска толщиной от 30 до 60 мм из правильно подготовленной и ровной древесины. Закрепление осуществляется снизу вверх от карниза к коньку кровли.

— Предварительно перед мотажом обрешётки по стропилам необходимо укладывать гидроизоляционную пленку (холодная кровля, нежилое чердачное помещение) или мембрану (теплая кровля. жилой мансардный этаж). Обрешётка под кровлю должна быть ровной, конёк и рёбра должны быть прямолинейными; нижняя доска карнизного свеса должна быть прямой.

-Для предохранения древесины обрешётки кровли от загнивания и продления срока ее службы, древесину покрывают специализированными средствами консервации. Время сохранения древесиной необходимых конструктивных характеристик продлевается и если она, после предварительной просушки, покрывается олифой.

— При подъеме на кровлю по заранее заготовленным равным направляющим достаточного размера фальцевых листов длиной картины более 6 м обязательно крепление в 3-х точках на равном удалении друг от друга. Строжайше запрещено находится под листом в момент подъёма.

Процесс монтажа обрешётки:

— Монтаж фальцевой кровли может производиться по разреженной или сплошной обрешётке. Необходимость применения сплошной обрешётки возникает при сложной геометрии кровли и уклонах простой кровли от 7 до 15 градусов

— Для предотвращения возникновения визуально заметных волн и провисания фальцевых картин, весьма важно при монтаже соблюдение необходимого расчетного шага обрешётки в 30-40 см. Первая доска закрепляется по уровню параллельно вдоль края карниза, закрывая доску подшивки карниза. . В местах монтажа карнизов, ендов, примыкании к выступающим частям здания делается сплошная обрешётка на 60-70 см от края.

— Дополнительные доски или шляпный профиль обязательно устанавливаются в местах крепления на листы покрытия кровли переходных мостиков, кровельных лестниц, снегозадержателей, и так далее. В местах монтажа карнизов, ендов, примыканий к выступающим частям здания устанавливается второй профиль обрешетки, что придет дополнительную жесткость панелям.

— При установке теплой кровли с жилым мансардным этажом, с целью необходимо достаточной вентиляции непосредственно под кровельным покрытием, необходимо предусматривать контробрешётку, под которую укладывается гидроизоляционная мембрана, и лишь за тем обрешётка.

Процесс монтажа фальцевых картин и других элементов кровли:

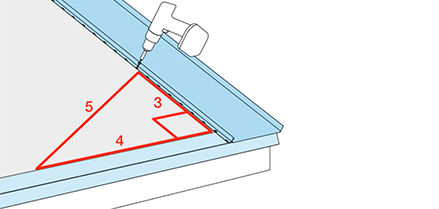

— Укладка картин начинается слева.

— Если фальцевые картины не укладываются целиком по ширине ската, то их возможно укладывать:

— разрезая последний лист вдоль торца ската так чтобы он выходил за торец на 30 мм, а затем загибая этот припуск вдоль обрезанного края вертикально вверх;

— замеряя ширину ската и рассчитывая, на сколько первый лист нужно сдвинуть влево, что бы по правому торцу ската лист нависал над фронтоном на столько же, затем обрезая листы вдоль обоих торцов с припуском 30 мм и загибая по краю, а затем загибая этот припуск вдоль обрезанного края вертикально вверх.

— Деревянные планки с торцов кровли закрепляются выше обрешётки на 35 мм.

— Для обеспечения эффективной шумоизоляции на обрешетку закрепляется специализированная бутил-каучуковая лента;

— Карнизные планки устанавливаются на обрешётке и при помощи оцинкованных металлических креплений до начала монтажа картин;

— В местах нахождения ендов, вальм, вентиляционных выходов и т.п. картины подрезают на месте монтажа, при этом рекомендовано использование специализированного инструмента — ножниц по металлу. Рекомендуется наносить соответствующей цвету специальное лакокрасочное покрытие по металлу на торцевые части листов в местах среза. Рекомендовано сразу убирать стружку и остатки металла во избежание травматизма и повреждения готового к монтажу покрытия кровли.

— Кровельные фальцевые картины сдвигаются на 3 — 4 см в сторону карниза и закрепляются к обрешётке. Первый монтируемый кровельный лист выставляется с максимальной точностью для обеспечения параллельности нижней края фальцевой кровли относительно карниза. Простым и эффективным средством выравнивания является длинная прямая доска, приложенная к краю первой картины, обеспечивающая параллельность нижней кромки к карнизу. Кровельные картины подравниваются лёгкими ударами молотка через деревянную прокладку;

— В местах установки коньков фальцевые картины должны иметь длину, обеспечивающую формирования вентиляционного зазора;

— Фальцевые картины закрепляются при помощи специальных креплений — кляммеров (металлических полосок из материла, однотипного основному покрытию), которые закрепляются верхним краем между замками прилегающих друг к другу фальцевых картин, нижний край закрепляется на обрешетке;

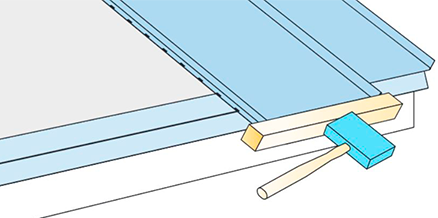

— Вертикальные фальцы закрепляются по всей длине прилегающих фальцевых картин при помощи специализированного закаточного инструмента;

— Торцевой планкой закрывают стоячий фальц или загнутый вверх после обрезки край фальцевого листа. Монтаж ведётся снизу вверх с нахлёстом 100 мм. Нижний конец торцевой планки можно сделать так, чтобы он закрывал фальц картины.

— Конёк устанавливаются на крепежные элементы при помощи саморезов с шагом не более чем 1м

Читать еще:  Как сделать стропильную систему: все нюансы, начиная с проекта

Обрешетка под фальцевую кровлю

Знаете ли вы о том, что надежность и долговечность крыши зависит не только от характеристик и качества выбранного кровельного материала, но и от того, насколько правильно было выполнено устройство обрешетки. Особенно это важно для фальцевых кровель, поскольку даже самый незначительный прогиб листов приводит к ослаблению плотности фальцев и их деформации, а это уже становится причиной появления протечек и разрушения покрытия. Именно поэтому обрешетка под фальцевую кровлю должна быть ровной и прочной!

Что такое обрешетка, и какой она бывает?

Под обрешеткой подразумевают основание для кровли, выполненное в виде рядов досок и брусков, прибитых к стропилам. Если говорить о вариантах исполнения обрешетки, то она может быть сплошной или разреженной. Сплошная обрешетка обязательна для кровли из меди и цинк-титана, поскольку эти металлы отличаются большей мягкостью в сравнении с той же сталью.

Обращаем внимание на то, что не стоит воспринимать буквально понятие «сплошной обрешетки», так как все равно между досками необходимо оставлять зазоры до 10 мм, которые необходимы для того, чтобы естественная деформация дерева никак в дальнейшем не сказалась на кровельном покрытии.

Что касается разреженной обрешетки для фальцевой кровли из стали или алюминия, то ее шаг не должен превышать 20 см. Если он будет больше, то это может вызвать прогиб листов и ослабление фальцев.

Правильно рассчитанный шаг обрешетки – гарантия того, что через некоторое время стальные листы не провиснут.

Основные требования к обрешетке под фальцевую кровлю

Подготовка кровельного основания под фальцевую кровлю, на которое в дальнейшем происходит укладка материала, проводится самым тщательным образом. Во-первых, оно не должно прогибаться под тяжестью человека. Если оно не будет прочным, то существует вероятность того, что соединения основных кровельных элементов и их крепления нарушатся.

Во-вторых, при устройстве обрешетки под фальцевую кровлю откажитесь от использования досок, ширина которых составляет больше пятнадцати сантиметров. Это связано с тем, что через некоторое время может произойти их коробление, что приведет к образованию неровностей на поверхности обрешетки.

В-третьих, длина крепежных деталей не должна быть меньше удвоенной толщины прибиваемой доски.

Материал для устройства обрешетки под фальцевую кровлю

Для устройства основания фальцевой кровли вам понадобятся такие материалы как металлический оцинкованный профиль, деревянный брус квадратного сечения, обрезные доски из сосны, пихты или осины первого-второго сорта? влажность которых не превышает двенадцати процентов. Предохранить от загнивания пиломатериал можно, предварительно обработав его антисептиком, специальными составами, олифой. Это поможет на многие десятилетия сохранить обрешетку под фальцевую кровлю в хорошем состоянии.

Фальцевая кровля: особенности монтажа

Фальцевая кровля выполняется из рулонов или листов металла (оцинкованной стали, меди, алюминия или цинк-титана), соединенных между собой при помощи фальцев.

Этот тип соединения позволяет получить герметичное кровельное полотно на крышах самых разнообразных форм. Отсутствие лишних отверстий в кровельном покрытии делает его герметичным и долговечным (от 20 до 150 лет, в зависимости от выбранного материала).

Подготовка к монтажу

Первый шаг — разработка проекта будущей крыши. На чертеже обозначаются места соединений картин, стропил, реек обрешетки. Фальцевая кровля подходит для крыш с уклоном не менее 7°, хотя рекомендованный угол составляет 12-30°.

Так как покрытие металлическое, на нем хорошо заметны любые неровности и дефекты. Это определяет жесткие требования к строительству обрешетки: она должна быть ровной, без выступов или провалов. Допустима как сплошная, так и разреженная обрешетка с шагом, не превышающим 40 см. Ребра крыши и конек должны иметь прямоугольную форму, а лицевая доска карнизного свеса — быть прямой. Для поддержания конькового стыка, вдоль него укладываются две доски, а под разжелобками делают сплошной настил — по 50 см в обе стороны.

Если обрешетка будет ненадежной, со временем фальцевая кровля начнет прогибаться, герметичность нарушится, и появятся протечки, увеличится парусность.

Листы металла с кромками, подготовленными к фальцевому креплению, называются картинами. Для перевозки картин используют грузовой транспорт. Переноска листов разрешена только по одной штуке и только в вертикальном положении. Для подъема картин на крышу используются лестницы, доски, брусья. Металл режется, как правило, на земле, а вот швы соединяются уже наверху. По месту соединения фальцы могут быть лежачими (поперек ската) и стоячими (вдоль ската).

Желательно, чтобы длина картин была равна скату — в этом случае удастся избежать менее надежных лежачих фальцев, применяемых для горизонтальных соединений. Если фальцевая кровля монтируется из рулонного металла, то проблема лежачих фальцев отсутствует вовсе.

Использование металлических рулонов имеет еще ряд преимуществ:

отсутствие проблем, связанных с хранением и транспортировкой картин;

более простой и надежный монтаж;

минимальное количество отходов металла.

Инструменты для монтажа кровли

Монтаж фальцевой кровли требует использования как обычных, так и специализированных инструментов:

ножницы для прямой и кривой резки металла;

прямоугольная и клиновидная киянки;

фальцевый молоток с короткой рукояткой;

ручной (рамки или хапы), полуавтоматический или электрический фальцезакатывающий инструмент;

профилировочный станок (для рулонного металла).

Можно сберечь силы и доставить на место проведения работ станок СФПЗ — с его помощью формируются самозащелкивающиеся фальцы, не требующие никаких дополнительных инструментов для закрытия швов.

Монтаж фальцевой кровли

Укладка первого листа выполняется с выбранной стороны (некоторые производители изготавливают картины, монтируемые строго справа налево). Лист должен выступать на 10 см над карнизом. Его необходимо максимально точно выровнять в горизонтальной и вертикальной плоскостях так, чтобы угол между ним и карнизом был прямым.

Если на картине присутствуют отверстия, то она крепится к обрешетке при помощи саморезов, которые закрываются следующей картиной. Если отверстий нет, в качестве крепежных элементов выступают кляммеры. Это узкие полоски нержавеющего металла, один конец которых крепится к обрешетке, а второй — заводится в шов картины.

Для листов длиной до 10 м используются жесткие кляммеры, свыше 10 м — плавающие. Последние нужны для того, чтобы фальцевая кровля не потеряла герметичность под влиянием температурных деформаций.

Вторая картина укладывается таким образом, чтобы кромки листов совпали. С другой стороны она так же закрепляется на стропилах.

Когда все листы будут уложены, с помощью специального инструмента создаются одинарные (на крышах со скатом не менее 15°) или двойные фальцы. Высота шва определяется, исходя из количества снега, выпадающего в данном — чем его больше, тем выше должен быть фальц. Края листов, выступающие за карниз, загибаются под планку.

Для укрытия ендовы, конька, труб и других элементов можно приобрести готовые элементы либо вырезать их на месте, а затем соединить при помощи фальца.

Если вы сомневаетесь в герметичности швов или хотите дополнительно подстраховаться, в процессе монтажа можно использовать уплотняющие прокладки, либо в конце всех работ обработать фальцы герметиком. Качественно смонтированная фальцевая кровля прослужит не менее 20 лет без протечек и деформаций.

Изучаем технологию монтажа фальцевой кровли

При соблюдении для фальцевой кровли технологии монтажа, инструкция которой описана ниже, можно предупредить прогибы, деформации и коррозию покрытия. Качественно и правильно выполненные кровельные работы позволят хозяевам дома забыть о ремонте крыши на долгие годы.

Фальцевая кровля: особенности конструкции

Фальцевая крыша получила такое название из-за особенности соединения листов металла. «Фальц» в переводе с немецкого обозначает «шов», при помощи которого соединяются отдельные элементы кровельного покрова. Металлические листы загибаются по краям, за счет этого и происходит их соединение.

Варианты фальцевых соединений

  • Стоячий фальц (одинарный или двойной).
  • Лежачий фальц (одинарный или двойной).

Подобные замковые соединения обеспечивают водонепроницаемость, герметичность, продолжительность эксплуатационного периода, а также привлекательность кровельного покрытия.

Виды фальцевой кровли по типу материалов

  • Стальная оцинкованная. Отличается прекрасными антикоррозийными характеристиками, срок службы достигает 30 лет.
  • Стальная оцинкованная с полимерным покрытием. Кроме характерных защитных выполняет декоративную функцию, отличается широким ассортиментом цветовых решений.
  • Медная. Отличается наиболее продолжительным сроком службы — от 100 лет. Монтаж медной фальцевой кровли производится при помощи рулонных материалов, которые могут быть разной фактуры.
  • Алюминиевая. Эксплуатационный период — порядка 80 лет. Отличается повышенной устойчивостью к температурным перепадам, деформированию.
  • Цинково-титановая.Период эксплуатации — 100 лет. Обладает повышенной коррозионной стойкостью.

Преимущества фальцевой кровли

  • Удобство, быстрота выполнения монтажных работ.
  • Минимальное количество строительных отходов.
  • Надежная герметичность.
  • Расположение крепежных элементов под кровельным покровом способствует улучшению внешнего вида крыши, не нарушая при этом герметичность.
  • Применение рулонных материалов предоставляет возможность укладывать один лист на всю длину кровельного ската.

Недостатки

  • Утепленная металлическая крыша требует выполнения качественной звукоизоляции.
  • Материалу свойственно накопление статического электричества, поэтом требуется обустройство молниезащиты.

Технология установки фальцевой кровли

Такая конструкция крыши может отличаться лишь используемым материалом для производства покрытия. Также существуют разные технологии ее монтажа, так как покрытие выпускается в рулонах или листах. Классическим вариантом является листовой материал, но он становится все менее востребованным.




Основное требование к фальцевым кровлям любого типа — обеспечение особых условий в подкровельном пространстве (на чердаке), предупреждающих формирование на крыше конденсата, который действует разрушительно на кровельный покров.

Преимущества технологии укладки рулонной фальцевой кровли

  • Удобство, быстрота выполнения кровельных работ.
  • Применение двойного стоячего фальца обеспечивает повышенную герметичность.
  • Возможность применения технологии для кровельных конструкций любой сложности, с любым углом наклона скатов.
  • Возможность монтажа как металлических листов, так и стальных с дополнительным полимерным покрытием, улучшающим эксплуатационные качества материала.

Инструкция монтажа

Монтаж фальцевой кровли необходимо начинать с обрешетки, конструкция которой включает металлический профиль, деревянные брусья (доски). Обрешетка не должна иметь углублений и обязана быть абсолютно ровной.

  • В первую очередь на систему стропил укладываются изоляционные материалы. Крышу обязательно нужно утеплить, гидроизолировать. Для обеспечения вентиляции подкровельного пространства устанавливается легкая обрешетка с интервалом 0,4 м.
  • Следующий шаг — монтаж первого листа покрытия в виде гребня. Предварительно нужно выполнить карнизную часть крыши.
  • В коньковой части монтируется опорная доска.
Читать еще:  Чем лучше покрыть крышу дома

  • На ендове выполняют сплошной настил из досок.
  • Листы необходимо класть внахлест 40 мм, за счет которого осуществляется их выравнивание.
  • На карнизном участке фиксация кровельного материала производится к верхней обрешетке.
  • На торцевых участках листы крепятся саморезами, шайбами. При этом обязательно используются уплотнительные прокладки.
  • Продольная состыковка стальных листов тоже осуществляется внахлест.
  • На стыках кровельного материала монтируются снеговые барьеры.

При использовании строительных материалов высокого качества, соблюдения всех требований технологии проведения монтажа фальцевой кровли крыша дома будет служить своим хозяевам без необходимости проведения ремонта долгие годы.

Фальцевая кровля — Технологии

Навигация по странице:

Для того, что бы произвести правильный по технологии монтаж фальцевой кровли, необходимо разобраться, какой нужен материал с выгодным соответствием цены и качества. А так же научится пользоваться всем необходимым инструментом и провести работы соблюдая инструкцию.

Вот об этом всем и будет посвящена наша статья, с подробным описанием устройства данной кровли, фото взято с наших объектов выполненных ранее.

Самая сложная задача при устройстве данной кровли — это исполнение таких мест соединения как:

  1. Правильный монтаж ендовы.
  2. Оформление конькового узла.
  3. Соединение с карнизной планкой.
  4. Так же одним из сложных узлов — это примыкания к различным трубам и инженерным системам.
  5. Данную кровлю, часто используют на объектах со сложной геометрией конструкции крыши.

Фальцевая кровля уже используется более ста лет, а само название пошло от немецкого «фальц», что в переводе означает «шов» или «изгиб», то есть именно способ крепления металлических листов (обычно они в рулонах доставляются на объект) и определяет название данной кровли (фальцевый замок). Раньше все работы проводили жестянщики-кровельщики в ручную, поэтому это было долго и оставалось большое количество обрезков листов металла.

  • Теперь с появлением современного оборудования и инструмента производить монтаж фальцевой кровли стало легче и быстрей.
  • Так почему же мы до сих пор используем данную технологию при устройстве современных кровель? Все дело в том, что из всех видов металлических кровель фальцевая может быть применена при минимальном угле ската особенно, если крепления листов проводилось по технологии «двойного стоячего фальца».
  • Благодаря такому герметичному шву и возможности индивидуального роспуска листов металла в рулонах под ваш проект, данная кровля получила особую популярность, востребовательность на кровельном рынке.

На чертеже ниже иллюстрированны способы крепежа листов, а именно:

  • Одинарный лежачий.
  • Одинарный стоячий фалец.
  • Двойной лежачий.
  • Двойной стоячий.

Двойной изгиб стоячего шва, считается наиболее надежным и его обязательно нужно использовать при устройстве кровли с минимальном уклоном. Дождю и снегу даже при сильных ветровых потоках практически невозможно попасть внутрь такого соединения листов.

Заказать монтаж фальцевой кровли через форму на сайте ⇓

Так же из схемы выше можно понять, что весь крепеж фальцевой кровли скрыт под покрытием. То есть в местах нахлеста одного листа на другой с помощью кляммера происходит зацепление «крюком» рулона листа, второй уже крепиться к нему и загибается это все в один узел, благодаря станку.

Это еще одно конкурентное преимущество данной кровли, перед тем же устройством кровли из профлиста, так как здесь крепеж входит сквозь профлист, что повышает вероятность появления протечек.

Для наглядного понимания технологии монтажа фальцевой кровли посмотрите видео.

Возможно вам будет интересно как полимерное покрытие используется в монтаже плоской кровли — переходите по ссылкам:

О материале, который используется при устройстве фальцевой кровли.

Так же фальцевые называют кровли из листовой и рулонной оцинкованной стали, с полимерным покрытием и без. Имеют место применение в данной кровли цветных металлов: меди, алюминия, титан-цинка, такие крыши очень дорогие, но благодаря антикоррозийной устойчивости срок службы до 90 и более лет.

Фальцевые картины — это лист рулона прокатанный через станок, который приобрел нужную для нас форму и загибы профиля, для будущего крепления.
Фальцевые панели изготавливают из оцинкованной стали с толщиной до 0,7 мм. Ширина листа на выходе может быть различной к примеру 545 или 345 мм с ребрами жесткости или без. Как мы и говорили благодаря станкам, приспособлениям можно изготовить картины и узлы под самые сложные конструктивные формы крыши (к примеру при устройстве фальцевой кровли на куполах церквях).
Станок можно привести прямо на объект заказчика, произвести необходимые замеры и начать делать фальцевые картины прямо по месту и размеру. Еще одним преимуществом данной кровли в отличии от всех остальных металлических покрытий, то здесь практически нет ограничений по длине фальцевой панели, ограничением является вся длина рулона в «бабине».

Подгоняя фальцевые картины по всей длине, можно избежать поперечные нахлесты торцов листов. Что приводит к повышению скорости монтажа фальцевой кровли и соответственно ее стоимости. Если пришлось бы стыковать, то нужно будет в этом случае использовать шов — двойной лежачий фалец, что бы не мешать потоку дождевых осадков спускаться по наклону картины вниз в желоба.

На российском рынке имеет место быть Кликфальц, который изготавливается в заводских условиях, крепление происходит без кляммера, за счет линии с отверстиями по зоне замка шва. Такой вид картин называют еще самозащелкивающиеся, при проведении работ по устройству не нужно специального инструмента для прокатки и загиба швов фальца.

Минус такого материала это его стоимость, и если вы например ошиблись в расчетах на стадии формирования сметы, то на заводе вам сделают, так как вы заказали. Соответственно это повлечет за собой дополнительные издержки, а обычная фальцевая кровля изготавливается прямо на месте проведения работ.

Поэтому здесь нужно будет принять решение наиболее подходящее под ваш объект, с ориентацией на присутствие сложных элементов в конструкции крыши.

Так же хотелось бы поговорить о лакокрасочном покрытии и составе металла, который используется при производстве фальцевой кровли:

Крепление фальцевой кровли

Крепления листового металла PLX зажимами (классификация сопротивления коррозии: от C2 до C4)

Основа металл

Основа дерево

Монтаж фальцевой кровли

Перед началом работ

Перед началом монтажных работ следует внимательно прочитать все инструкции по монтажу. В них описаны этапы и порядок выполнения работ. Профиль фальцевой кровли Lindab следует монтировать на герметизированную поверхность непосредственно на плоское основание или на обрешетку.

Инструкции по креплению и крепежным деталям не распространяются на здания, расположенные вдоль береговой линии, вблизи гор, лишенных растительности, или на открытой местности, а также на здания высотой более 16 метров. Процесс монтажа на ровное основание очень прост. При наличии различного рода неровностей и слуховых окон от специалиста по монтажу потребуются дополнительные усилия. Компания Lindab поставляет полный спектр кровельных покрытий и материалов, а также сопутствующих товаров, включая водосточные системы и оборудование для обеспечения безопасности, в том числе мостки, снегозадержатели и лестницы-стремянки.

Получение товара

После получения товара следует в первую очередь проверить комплектность поставки в соответствии с заказом и прилагаемой накладной. Затем необходимо осмотреть и проверить продукцию на предмет повреждений при транспортировке. Об обнаруженных повреждениях, возникших в процессе транспортировки, следует сообщить немедленно. Lindab не несет ответственность за расходы по замене продукции, если монтаж осуществлялся не в строгом соответствии с настоящими инструкциями.

Выгрузка товара

Если товар был доставлен не в оригинальной упаковке Lindab, перед подъемом кровельных листов следует установить на землю деревянные блоки с интервалом в один метр. Листы можно хранить на улице при условии, что они будут смонтированы в месячный срок. В противном случае их следует хранить в защищенном от дождя помещении.

Безопасность

Кровельные листы имеют острые края. Следует работать в защитной одежде и перчатках. При проведении работ на крыше необходимо надевать страховочный пояс и обувь на мягкой подошве. При монтаже профиля фальцевой кровли Lindab следует придерживаться всех действующих правил техники безопасности.

Основание под кровлю

Основание под кровлю должно находиться в хорошем состоянии, в чем следует убедиться до начала монтажных работ. Профиль должен монтироваться на герметичную поверхность, при этом уклон крыши должен превышать 14 градусов. Если профиль монтируется на обрешетку, ширина балок должна составлять 50 мм, а расстояние между ними не должно превышать 300 мм.

Дымовая труба и сквозные соединения

Для обеспечения аккуратности и плотного прилегания монтаж в области дымовой трубы должен выполняться мастером-жестянщиком.

Сквозные соединения

Компания Lindab поставляет готовые материалы для выполнения различных сквозных соединений кровельных панелей. Следует убедиться, что на их концах имеются металлические панели, и что они, по возможности, не прерываются никакими швами.

Уход за крышей

В основном, крыша содержится в чистоте за счет дождей. Необходимо не реже раза в год убирать с крыши застрявшие ветки и листву. Для мытья крыши следует использовать мягкую щетку и теплую воду. Допускается использование оборудования для мытья под давлением при условии установки не слишком высокого давления. В случае повреждения наружной поверхности соответствующее место необходимо незамедлительно закрасить краской для ликвидации дефектов.

СКАЧАТЬ ИНСТРУКЦИЮ ПО МОНТАЖУ

Основные преимущества фальцевой кровли

Малый вес, что существенно снижает давление на стропильную систему

Такая крыша не требует за собой дополнительного ухода, при этом срок службы исчисляется десятками лет

Большой выбор цветов металла

Невозможность протечки, так как швы спрятаны

Существует сразу несколько способов монтажа, включая и монтаж самозащелкивающихся фальцев

Возможность выбрать металл или медь

Очень проста в обслуживании и ремонте

Форма крыши не имеет никакого значения

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
