Балка из клееного бруса для перекрытия

Балки из клееного бруса — их место в строительстве домов, расчет сечения и анализ цены

Содержание:

Строительство деревянного дома вызывает много вопросов и подразумевает тонкости монтажа. При этом нужно выполнить ряд точных расчетов, отклонение от которых может привести к разрушению дома. Особый интерес у застройщиков вызывает система перекрытий (стропильная система) выполненная из клееного бруса.

Конечно в качестве перекрытия можно использовать бетонную плиту или бревно из массива. Но бетонная плита дорогой материал, а массив имеет множество недостатков и провисает со временем. Балки перекрытия из клееного бруса выигрывают и в цене, и в механических функциях.

Балки перекрытия из клееного можно найти на рынке строительных материалов, наряду с окнами, дверьми, другими пиломатериалами. В ряде Европейских стран из него делают перекрытия в 80% домов. У нас клееный брус в качестве балок стали использовать не так давно. Подходит ли он в качестве стропильной системы? Какие полюсы и минусы у таких балок? Об этом мы поговорим сегодня.

Применение стропильной системы из клееного бруса

Стропильная система сложная конструкция, которая отвечает за прочность межэтажных соединений, крыши, а значит всего дома. Используют клееный брус в качестве балок перекрытия не только в деревянных домах, но и в кирпичных и бетонных. Это готовый материал удобный в сборке, кроме этого легкодоступный и не дорогой.

Клееный брус для стропил бывает различной длинны, до 12 м. Это очень удобно при выборе к любому типу конструкций. Причем она может быть безупорной при длине перехода превышающего 6 метров. А клееный брус хорошо выдерживает механические нагрузки.

Перекрытия бывают: между чердаком и домом, между этажами. У каждой конструкции есть своя специфика. Меду чердаком и домом перекрытие должно обладать хорошей теплоизоляцией и звукоизоляцией, между этажами достаточно только звукоизоляции, так как температура воздуха в этих помещениях одинаковая. Кроме этого она должна быть прочной, так как крыша и стены следующего этажа тяжелые. Клееный брус сочетает в себе все эти качества.

Балки перекрытия должны выбираться определенного сечения, чтобы в дальнейшем они не прогнулись. Это не произойдет с клееным брусом.

Балки из клееного бруса — за и против

Плюсы клееного бруса в качестве стропильной системы очевидны:

  1. Большая длинна и прочность бруса позволяет выполнить конструкцию с меньшими опорами.
  2. Вес клееного бруса меньше чем у большинства строительных материалов применяемых в стропильной системе.
  3. В большинстве случаев изготовление из другого материала несет больше расходов.
  4. При правленом уходе конструкция прослужит долгое время.

Но судя по отзывам пользователей, которые уже строили перекрытия из клееного бруса, есть ряд своих минусов:

  1. Если плохое качество балок, то ламели могут лопаться и расслаиваться.
  2. Клееные перекрытия все-таки не совсем экологически чистый материал.
  3. Хотя материал достаточно легкий без дополнительной техники смонтировать стропильную систему не так просто.

Мы перечислили основные плюсы и минусы перекрытий выполненных клееным брусом. Видно, что преимуществ у такой системы больше, а недостатки связанны с недобросовестным производителем. А значит если выбрать правильно производителя, то такая стропильная система прослужит не один год и подойдет для конструкции из любого материала.

Как правильно рассчитать стропильную систему

Естественная эксплуатационная нагрузка на балки перекрытия подразумевает точный выбор материала. Рассчитать сечение балок перекрытия строящейся конструкции можно в соответствии с СНиП II-25-80 «Деревянные конструкции».

При расчете, можно взять сечение обычного бруса, но в сложных конструкция необходимо учесть коэффициент для клееных пиломатериалов. По стандарту сечение балки клееного бруса должно ровняться не меньше 1/10 — 1/16 части ширины задуманного пролета. Существует специальная таблица И. Стоянова, которая помогает упростить данные расчеты. К примеру, если пролет равен 6 м, а нагрузка на метр 350 кг, то сечение должно быть не меньше 20х22 см. При меньшем пролете, например 3 м и нагрузке 200 кг не менее 5х16 см. Для удобства читателей представим эту таблицу:

Расчет зависимости ширины сечения клееного бруса от пролета помещения

Нагрузка, кг/пог. м.Сечение клееного бруса при длинне пролета, м
33,544,555,56
15050х14050х16060х18080х18080х200100х200100х220
20050х16050х18070х18070х200100х200120х220140х220
25060х16060х18070х200100х200120х200140х220160х220
35070х1670х18080х200100х220120х220160х220200х220

Расстояние между стропилами тоже нужно выполнять по ГОСТам. Оно должно ровняться 0,5-1м. Этот проем тоже будет нести определенную нагрузку и делать его больше 1 м не следует.

Монтаж перекрытия

[ads1]Стропилы из клееного бруса перед работой нужно пропитать антисептиками и огнеупорными составами. Конечно, при производстве этого материала уже применялся подобный состав, но неплохо будет сделать это еще раз.

Опорные концы стропил нужно изолировать рубероидом. Монтировать балки следует из расчета нагрузки на конструкцию. Между этажами под них можно проложить войлок или резину, для повышения звукоизоляции.

Для крыши снизу конструкцию устилают утеплителем, например Изоспан и монтируют черновой потолок. Доски для этого можно взять толщиной 20 мм. Потолок можно сделать не сплошным, так как это просто несущее сооружение. Сверху балки укрываются гидроизоляцией. Между этажами можно проложить теплоизолятор, например минвату. Она будет служить еще как звукоизолятор. Крепиться вся конструкция саморезами, сечение которых рассчитывается в зависимости от толщины балок.


https://www.youtube.com/watch?v=6BvE-_JOqTI

Цена на балки из клееного бруса

Балки перекрытия из клееного бруса традиционно делают из ели и сосны. А значит цены на них примерно одинаковые. Но и тут есть свои подводные камни. Цена на балки будет зависеть от:

  1. Сечения балки
  2. Производителя.
  3. Качества балки.

Мы проанализировали средние цены по России для этой продукции и представляем их вам в виде таблицы:

200, 220, 240, 260

200, 220, 240, 260

Как видно из таблицы приобретать долее длинные балки выгоднее. Производители так же делают скидку покупателям от 5 кубов.

Так же производитель предлагает сделать надпилы на материале за 20-30% от общей стоимости материала.

Сделав вывод, становиться понятно, покупать балки из клееного бруса можно, но только у проверенного производителя. Затраты на покупку такого товара будут меньше, чем на аналогичный товар из другого материала. Кроме этого стропильная система такой конструкции будет быстра в сборке, и вы сэкономите на доставке и работе. А форму балки из клееного бруса при соблюдении всех технологий и точном расчете нагрузки будут держать долгие годы. Конечно, многое будет зависеть от квалификации рабочих, которые будут монтировать стропилы.

Балка клееная

  • антисептирование «Нортекс-Доктор»

Доставка и отгрузка товара 30 дней с момента оплаты

Балки из клееного бруса

Строительные клееные балки изготовлены из натурального дерева хвойных пород. Осуществляется производство в соответствии с ГОСТ 8486-86. Имеющееся оборудование и исходное сырье позволяют изготавливать прочные изделия разных сечений длиной до 24 м.

Купить клееные балки перекрытия из клееного бруса

Используется конструкционная клееная балка в домостроении в качестве колонн, стропил, перекрытий, ферм, арок. Большепролетные конструкции применяют для перекрытия больших пролетов без промежуточных опор. Клееный конструкционный брус отличается декоративностью, поэтому широко применяется в качестве декоративного элемента в интерьере и экстерьере.

Имея сравнительно небольшой вес, отличаются высокой прочностью, и обладает другими дополнительными превосходствами:

Быстрая сборка за счет заводской готовности.

Простота обработки, высокая точность.

Возможность производства изделий разной геометрии и сечения.

Низкая теплопроводность. Такая балка может служить самостоятельной горизонтальной и вертикальной ограждающей конструкцией без «мостиков холода».

Высокая огнестойкость. При нагреве сохраняется структурная прочность, полностью отсутствует текучесть. По этим параметрам деревянные конструкции превосходят железобетонные и металлические аналоги.

Отсутствие коррозионных процессов. В условиях агрессивных химических сред такая конструкция прослужит дольше, чем железобетон или металл, а цена ее значительно меньше.

Экологичность. Для склейки применяется конструкционный сертифицированный клей «Kestopur» kiilto финского производства.

Кроме стандартных конструкций у нас можно приобрести двутавровые деревянные балки, в том числе и большой длины, для устройства опалубочных конструкций. Геометрия двутавра способствует оптимальному распределению нагрузки от арматуры и бетона на телескопические стойки опалубки.

Характеристики клееных деревянных балок позволяют использовать их в любом климате. Самый ходовой размер по длине — 7 метров. Доставка возможна в любой регион. Все наши изделия обработаны средствами защиты, поэтому на них не влияет влажный воздух, агрессивная химия.

Долговечную и качественную конструкцию позволяют создать балки из лиственницы. Эти клееные изделия имеют настолько эстетичный вид, что их поверхность не нуждается в дополнительной отделке. Плотность материала на 30% больше, чем у сосны, фитонциды, испаряемые им, благоприятно воздействуют на дыхательные пути. Можно купить изделия с любыми параметрами, к примеру, 190х 300х10000 мм.

Строительство с применением клееных деревянных балок имеет низкую себестоимость. Время возведения знаний минимальное. Это является веской причиной для того, чтобы приобрести у нас этот строительный материал.

Фрезерование соединений по проекту (под углом) — 1500 р/м³
Сверление отверстий под электрику и монтаж на производстве — 1500 р/м³
Огнебиозащита «Пирилакс-Prime» — 1500 р/м³

Балка из клееного бруса для перекрытия

Не стоит умалять важность балок перекрытий в деревянном доме, без них никуда. Прежде чем приступить к работе по установке балок, следует досконально изучить возможности и особенности различных материалов, которые специалисты используют в строительстве.

Читать еще:  ГОСТ 26434-85 Плиты перекрытий железобетонные для жилых зданий

Балки перекрытия – это не только чердачные, цокольные или подвальные конструкции, балки устанавливают и между этажами. Неграмотная их установка и непродуманное решение о выборе материала на межэтажном уровне может привести к различным последствиям, в том числе к ограничениям в использовании второго этажа.

Типы материалов используемых при установке балок перекрытия

Строители используют различные материалы для установки балок перекрытия. В качестве балок перекрытия используется армированный бетон, монолитные железобетонные балки, пенобетонные блоки и деревянный брус. На сегодняшний день люди все чаще склоняются к строительству собственного частного дома и, как правило, выбирают деревянное домостроение. Поэтому разберемся именно с брусовым перекрытием, его особенностями и нюансами выбора сечения бруса.

При установке балок перекрытия в деревянном доме из клееного бруса, следует обратить внимание на один из самых важных аспектов – это выбор сечения бруса. Наиболее грубая ошибка — выбор сечения бруса исходя из экономии. При грамотном подходе к установке балок перекрытия строители должны делать основательные расчеты сечения.

Выбирая сечение бруса, профессионалы опираются на специальные формулы. В данных формулах учитывается сопротивление и влажность древесины, из которой изготовлен брус. Все базовые параметры прописаны в СНИП II-25-80. Каждый строитель обязан знать данные параметры. В СНИПе также можно найти информацию в таблицах, посредством которых возможно определить параметры балок для определенных межэтажных конструкций.

Расчет параметров бруса перекрытия определяется с учетом таких факторов как: ширина пролета, форма сечения бруса и расстояние между балками. Следует также учитывать, что величина прогиба при нагрузке укладываемого брусового перекрытия не должна превышать 1/250 длины пролета для межэтажных перекрытий и 1/200 длины пролета для чердачного перекрытия. Неподготовленному человеку сложно выполнить аналогичные расчеты, поэтому существует множество программ-калькуляторов, в которые вводятся базовые данные: материал балки (бревно/брус), порода древесины, из которых изготовлен брус, ширина балки, высота бруса, длина пролета. Имея эти данные, можно подобрать подходящее сечение для балки перекрытия.

Важно помнить, что таких программ большое множество, и нельзя быть стопроцентно уверенным в правильности их подсчетов, поэтому самым проверенным способом расчета сечения балок остается обращение за расчетом к профессионалу, который имеет опыт вычислений.

Профессионалы помимо перечисленных выше базовых данных учитывают также шаг между поперечинами и нагрузку. Под нагрузкой имеется ввиду не только вес мебели и людей, но и вес материалов. Если это чердачное перекрытие то нагрузка, равняющаяся 200 килограмм на метр, будет достаточна, но совершенно не приемлема для межэтажных конструкций. Поскольку межэтажное перекрытие подразумевает дальнейшее проживание, а значит и размещение на данном покрытии мебели и хождение людей, а помимо веса мебели следует учитывать нагрузку самих материалов таких как: брус перекрытия, теплоизоляционный материал, звукоизоляционный материал, а также черновой и чистовой пол. Поэтому специалистами оптимальной нагрузкой устанавливается 300 килограмм на один метр.

Как правило, предприятия реализуют следующие размеры балок от 100*100 мм до 100*250 мм и от 150*150 мм до 150*250 мм. Таким образом, брус для межэтажных перекрытий должен быть как минимум 100*250 мм, а для чердачного перекрытия –100*200 мм в случае, если шаг между поперечинами равен 60 мм.

Особенности монтажа балок перекрытия

Крайняя балка должна отступать от стены минимум на пять сантиметров, а следующая балка в нашем случае лежит на расстоянии 60 сантиметров от крайней. Каждая балка должна ложиться на всю толщину стены, чтобы обеспечить максимальную устойчивость и опору.

Обратите внимание, шаг в 60 сантиметров приведен в качестве примера. Каждое перекрытие может иметь свой шаг, чем больше ширина пролета, тем меньше шаг между балками. Длина шага также зависит от толщины половой доски. Если планируется настилать пол досками толщиной 28 миллиметров и меньше, то длина шага не может быть больше 50 сантиметров.

Как известно, длины профилированного или обычного цельного бруса может быть не достаточно, потому что все чаще практикуется строительство нестандартных помещений. Поэтому оптимальным вариантом становится клееный брус, поскольку позволяет установить балки перекрытия на длинных пролетах. Балки из клееного бруса обладают высокой прочностью и хорошей сопротивляемостью к нагрузкам.

Почему балки перекрытия из клееного бруса является самым распространенным материалом?

Зачастую, балки перекрытия из клееного бруса являются единственным оптимальным вариантом, тем более для бревенчатых и каркасных домов. Также брусовые балки всегда применяются для конструкций из газобетона или пенобетона. Это обусловлено возможностями несущей конструкции. Для таких конструкций не предусмотрено использование тяжелого материала для балок перекрытия, например, как железобетон.

APA — Ассоциация инженерного дерева

Домой> Продукты> Glulam

Универсальный инженерный продукт из дерева обеспечивает прочность, красоту и надежность
Основы Glulam

Клееный брус, или глулам, — это инновационный строительный материал. Фунт за фунт, глулам прочнее стали и обладает большей прочностью и жесткостью, чем пиломатериалы сопоставимых размеров. Повышенные конструктивные характеристики, улучшенные характеристики продукции и конкурентоспособность стоимости делают глюлам превосходным выбором для проектов от простых балок и коллекторов в жилищном строительстве до высоких арок для куполообразных крыш, охватывающих более 500 футов.

Glulam — это конструкционная деревянная балка с высокими показателями напряжения, состоящая из древесных пластин, или «ламелей», которые склеиваются между собой долговечными, влагостойкими клеями. Зерно расслоений проходит параллельно длине элемента. Glulam является универсальным, от простых прямых балок до сложных изогнутых элементов. Glulam доступен как в нестандартных, так и в стандартных размерах, а также в одной из четырех классификаций внешнего вида: премиум, архитектурный, промышленный или каркасный.

Common Glulam Applications

Glulam имеет репутацию использования в ярких, открытых приложениях, таких как сводчатые потолки и другие конструкции с парящими открытыми пространствами.В домах, церквях, общественных зданиях и других легких коммерческих структурах глулам часто определяют как по красоте, так и по прочности. Это также рабочая лошадка в распространенных скрытых приложениях, включая простые прогоны, ребристые балки, заголовки гаражных ворот, балки пола и большие консольные балки. В коммерческом строительстве глулам используется в приложениях, начиная от больших систем с плоской крышей и заканчивая сложными арками. Glulam также встречает требовательные среды мостов, опор, крестовин и пристаней для яхт.Узнайте больше о глуламе в коммерческом и жилом строительстве.

Glulam Sizing

Glulam доступен как на заказ, так и на складе. Складские балки изготавливаются в обычно используемых размерах и режутся по длине, когда балка заказывается у дистрибьютора или дилера. Типичные значения ширины пучка, используемые в жилищном строительстве, включают: 3-1 / 8, 3-1 / 2, 5-1 / 8, 5-1 / 2 и 6-3 / 4 дюйма.

Для приложений, не предназначенных для жилых помещений, где длинные пролеты, необычно тяжелые нагрузки или другие обстоятельства влияют на конструкцию, обычно указываются пользовательские элементы.Обычные нестандартные формы включают в себя прямые балки, изогнутые балки, наклонные и изогнутые балки, радиальные арки и тудоры.

Знак качества APA

, изготовленные членами APA, сертифицированы торговой маркой APA. Знак означает, что производитель привержен строгой программе проверки и тестирования качества и что продукция производится в соответствии со стандартом ANSI A190.1, стандартом для изделий из древесины — клееного бруса из конструкционного клееного бруса.Торговая марка APA признана всеми основными модельными строительными нормами.

Glulam Publications

Руководство по продукту Glulam, форма X440, описывает глюлам под торговой маркой APA, учитывает важные конструкторские соображения и содержит руководство по спецификациям. Это также подчеркивает некоторые из многих применений, где глулам используется в строительстве.

Таблицы проектирования клееного бруса, форма S475, предоставляют рекомендуемые предварительные расчетные нагрузки для двух наиболее распространенных применений клееного бруса: крыши и пола.В таблицах приведены значения свойств и мощностей сечений, а также допустимые нагрузки для простых пролетов и консольных балок.

Библиотека ресурсов

Доступ к полному списку публикаций APA о глуламе в Ресурсной библиотеке APA.

Продажа деревянных потолочных панелей из клееного бруса

Подробнее о товаре

Наименование продукта: h30 Деревянная опалубка

Материал: ель или сосна

2900,3900,4900,5900, или могут быть настроены

Виды клееного бруса и его применение в строительстве

Основным преимуществом клеёного бруса по отношению к цельной массивной древесине является возможность получать продукт с прогнозируемыми свойствами по прочности и визуальному качеству, за счет сортировки и вырезки дефектов из пиломатериалов.

В зависимости от типа конструкции клееный брус классифицируют как:

  • Материал для производства отдельных конструкций (гнутый брус для арок и опор, оконный, балки и перекрытия и т.д.);
  • Материал для возведения стен (обычный и утепленный брус).

Есть и более простой вариант разделения бруса по целевому использованию: оконный/дверной, стеновой и несущий (опорный). Рассмотрим конструктивные особенности наиболее популярных в строительстве материалов.

По данным компании Holz House , стоимость клееного бруса составляет (на момент публикации статьи):

Стоимость основных компонентов комплекта дома
Сечение, ммСтоимость руб, за 1 м 3
Клееный брус размером
185(h)х162/202/242
26 000
Клееный брус размером
230/250(h)х162/202/242
27 000
Клееный брус размером
275(h)х162/202/242/282
28 000

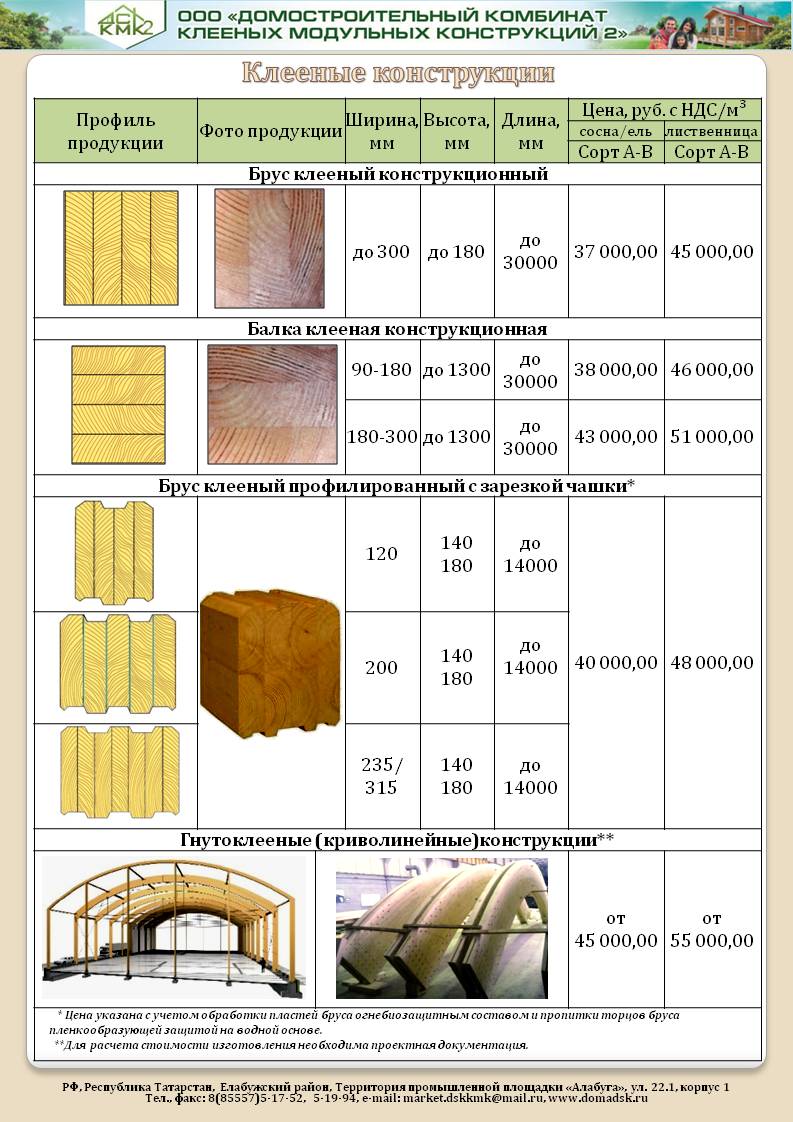

Стоимость клееной конструкционной балки
Сечение, мм.Стоимость руб, за 1 м 3
Клееная балка с размером
90х120/160/200/250/280(h)
27 000
Клееная балка с размером
120х120/160/200/250/280(h)
27 000
Клееная балка с размером
140х120/160/200/250/280(h)
27 000
Клееная балка с размером
180х120/160/200/250/280(h)
27 000
Клееная балка с размером
200х120/160/200/250/280(h)
27 000
Клееная балка с размером
200х225/270(h)
29 000
Клееная балка с размером
240х225/270(h)
29 000
Читать еще:  Пустотные плиты перекрытия и газобетоннные стены

Стеновой клееный брус с утеплителем и без него

От обычного брус с утеплителем отличается наличием теплоизоляционного слоя или предусмотренными выемками под его укладку. Возведение домов и других строений из этого материала позволяет решить существенную проблему – сохранить оригинальный деревянный фасад без дополнительной отделки, при этом обеспечив теплоизоляцию здания.

Количество ламелей для стенового бруса не оговорено ни одним стандартом, поэтому ширина сечения зависит от технологии производства. Для сертификации изделий руководствуются общими требованиями, оговоренными в ГОСТе 20850-84 «Конструкции деревянные клееные».

Наиболее востребованные для строительства параметры стенового бруса – 100-160*180; 180-270*260 мм.

К категории стенового бруса можно отнести и гнутые конструкции, которые позволяют воплотить самые смелые дизайнерские фантазии: дома с округлыми стенами и изящными экерами, крыши без стыков, лестничные перила сложной формы, мостики, беседки, веранды и т.д. Для возведения стен используют профилированный гнутый клееный брус, для решения всех остальных задач – обычный.

Такой брус изготавливают серийно для строительства МАФ и домов по типовому проекту или штучно — на заказ по индивидуальным параметрам. Стоит он на 35-50% дороже стандартного из прямолинейных ламелей.

Оконный/дверной клееный брус

При изготовлении бруса для производства деревянных окон и дверей, применяется от трех и больше ламелей, влажностью не выше 12%. В отличие от стеновых конструкций, качество и технологические требования к данному материалу четко прописаны в ГОСТе 30972-2002 «Заготовки и детали деревянные клееные для оконных и дверных блоков».

Стандартные параметры оконного/дверного бруса – 82*86, 82*115. Продажная цена изделия зависит не только от породы дерева, геометрии и ширины профиля, а и от сорта самого бруса.

Материал для оконных клееных конструкций подразделяют на 2 сорта:

  • AE – наружные ламели цельные, изготовлены из досок радиального распила, внутренние – сращенные, из пиломатериалов полурадиального или смешанного распила;
  • B – используются сращенные ламели как для внутреннего, так и наружного слоя.

Опорный (несущий) клееный брус

Профилированные деревянно-клееные конструкции используются и в качестве несущих элементов строения. В основном, это опорные балки, стропильные, межэтажные перекрытия и другие части каркаса здания. Если в нашей стране деревянные клееные конструкции используются как опорный элемент для малоэтажного строительства, то, например, в Канаде – несущий брус применяют даже при возведении стадионов и мостов.

Балки и другие опорные элементы из клееного бруса должны соответствовать требованиям СНиПа II-25-80 «Деревянные конструкции» (СП 64.13330.2011). Максимальна толщина бруса – 300 мм, длина достигается методом бесконечного сращивания, но, обычно, не превышает 12 м (изделия с большими параметрами неудобны для транспортировки и монтажных работ).

Виды профиля при производстве клееного бруса

Мелкозубчатая нарезка профиля, по утверждениям производителей, отлично защищает кладку от продувания и без применения специального уплотнителя. Но на практике – такой профиль мало востребован. Перепады влажности, характерные для всей территории нашей страны, способствуют деформации древесины, из-за чего произвести укладку и совместить зубцы строительных элементов довольно проблематично. Иногда «посадить» мелкозубчатый брус невозможно даже при помощи кувалды.

2. Финский (скандинавский)

Этот вид профиля широко используется в странах Скандинавии, которые считаются лучшими производителями материалов для деревянного домостроения. Сама конструкция практически плоская, что обеспечивает легкий монтаж в любых условиях. Соединение образуется благодаря совмещению двух шипов, расположенных у боковых кромок, и пазов под них.

Главный недостаток — требует дополнительной укладки межвенцового утеплителя, что приводит к удорожанию конструкции в целом. Но именно этот вид стройматериалов считается наиболее надежным у застройщиков, и строения из него характеризуются лучшими эксплуатационными показателями.

Наиболее универсальный вариант – замковое соединение из широкой гребенки. Три-четыре зубца (в зависимости от сечения) достаточно широки для комфортной укладки и обеспечивают плотное прилегание элементов конструкции. Но если на каком-либо этапе (производство-транспортировка-монтаж) не были соблюдены нормы влажности – строители столкнутся с теми же проблемами, что и при использовании мелкогребенчатого профиля: возможное расклинивание, неплотная присадка, образование мостиков холода и т.д.

Расчет клееной балки из досок

Перемотайте вниз чтобы НАЧАТЬ (место для вашего контента)

  • Расчёт
  • Вид в 3D
  • Чертежи
  • Скачать

Скрытые чертежи и размеры доступны после оплаты доступа

Если вы оплатили подписку, авторизовались на сайте, но видите это сообщение, значит ваш браузер не совместим с функционалом калькулятора. Пожалуйста, используйте последнюю версию Google Chrome для продолжения работы с сайтом.

  • Вид сверху на расположение деревянных балок на перекрытии

  1. Подберите необходимые параметры расчета.
  2. Выберите подходящий «Способ сохранения».
  3. Выберите «Вариант оплаты» за предоставление доступа к ПО:
    • Подписка «Новичок» активирует доступ к детальным чертежам и расчетам. Сохранение каждого уникального расчета оплачивается отдельно. В соответствии с действующим прейскурантом . Любой приобретенный расчет можно повторно бесплатно скачать неограниченное число раз. Список «Сохраненных расчетов» доступен в Личном кабинете .
    • Подписка «Умелец» активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчеты неограниченное число раз за время действия подписки.
    • Подписка «Профи» дает возможность установить на чертежи свой логотип или отключить имеющийся. Активирует доступ к детальным чертежам и расчетам, предоставляет возможность сохранять и скачивать любые расчетынеограниченное число раз за время действия подписки.
  4. После успешной оплаты доступа к ПО результаты расчета будут скачаны на Ваш компьютер или высланы на почту (которую Вы указывали при регистрации), в зависимости от выбранного «Способа сохранения».
  5. Обычно время сохранения результатов расчета не превышает 1 минуты.

В случае возникновения проблем при сохранении результатов расчета, пожалуйста, сообщите нам об ошибке через форму Обратной связи на странице контактов.

Расчет выполняется для однопролетной балки из клееного бруса.

Клееный брус — современный и востребованный материал, получаемый в результате склейки досок (ламелей) из древесины хвойный пород высшей категории меламиновыми, изоцетатными или полиуретановыми клеями. В отличие от изделий из цельной древесины, клееные балки лишены большинства недостатков: они однородны, не деформируются, не трескаются, их можно изготовить любого размера и, как следствие, они могут перекрывать пролеты большей величины.

KALK.PRO предлагает вам выполнить расчет клееной балки на прогиб с помощью онлайн калькулятора. Рассчитайте сечение дощатоклееной балки или определите необходимый шаг между ними, по известным характеристикам нагрузки на перекрытие и длины пролета. Вам не нужно обладать специальными знаниями, а подробную инструкцию по эксплуатации калькулятора можно прочитать на странице раздела «Расчет балок«. Мы также предоставляем вам возможность скачивания результатов расчета, чертежей и 3D-модели.

Алгоритм работы калькулятора учитывает СНиП II-25-80 (СП 64.13330.2011), а также принимает во внимание другие справочные источники.

Балка клееная

ДлинаСечениеЕд. изм.ПородаСорт АБ
600070х250м.п.сосна320.-
600070х300м.п.сосна340.-

Клееная двутавровая балка в Екатеринбурге

Деревянная клееная балка производится Первоуральским заводом погонажных изделий уже более пятнадцати лет. Наши клиенты используют клееные деревянные балки для перекрытия пролётов перекрытий от трёх до шести метров. Такие балки гораздо жёстче обычных деревянных балок из досок 200х50 и позволяют устранить «эффект батута» на больших пролётах. Кроме того, двутавровые деревянные балки используются для сооружения “беззвучных полов”, гарантируя отсутствие скрипа и прогибания полов, характерных при использовании балок из пиломатериалов. Полезным свойством таких балок является возможность ставить их через 600 мм, так чтобы не было необходимости резать утеплитель.

Что такое клееная двутавровая балка

Стальной двутавр известен всем, деревянный в нашей стране сравнительно редок, хотя в реальности деревянные двутавровые балки стали использоваться в строительстве намного раньше стальных. Двутавр — общепринятое название сечения несущих элементов, которое по форме более всего соотносится с литерой «Н».

Согласно расчётам, такая геометрия обеспечивает более высокую пространственную жёсткость, чем у изделий квадратного/прямоугольного сечения, или, допустим, швеллера.

Кстати, считается, название такого изделия происходит от латинского слова «taurus» — бык, то есть двурогий профиль. В некоторых европейских языках аналогичный материал называют «H-shaped» (Н-образные) или «double-T» (двойная Т).

Деревянные двутавры пришли к нам из северной Америки, где много строят по каркасным технологиям. Чуть позже их стали использовать в Германии и Финляндии, для перекрытия больших пролётов. Сейчас эта современная технология успешно завоёвывает популярность в России.

Конструкция двутавровой деревянной балки

Любая двутавровая балка состоит из трёх элементов. Это комбинация, которую можно описать по формуле:

  • Верхний пояс из бруса.
  • Стенка (или стойка, переборка).
  • Нижний пояс из бруса.

Элементы балки работают под нагрузкой вместе, но основной задачей поясов из бруса является обеспечение плоскостей для возможности удобного монтажа, обшивки, интеграции балки в конструкцию дома. А также пояса не дают изгибаться балке изгибаться по короткой оси, не дают балке скручиваться. Стенка из OSB является ребром жёсткости, которое обеспечивает стойкость изделия на прогиб по длинной оси, т.е. несёт основную нагрузку.

Пояса обычно выполняются из цельной сухой древесины, в подавляющем большинстве случаев в ход идёт высококачественный брусок первого сорта, без сучков.

Читать еще:  Как крепить балки перекрытия в деревянном доме

Двутавровая конструкция обеспечивает прочность аналогичную массивному брусу такой же ширины и высоты, как клееная балка, но при гораздо меньшем весе.

Итак, главные преимущества двутавровых клееных деревянных балок:

  • Высокая прочность и жёсткость, гарантирующие отсутствие прогибов, скрипа, «эффекта батута» на больших пролётах,
  • Лёгкость в монтаже — позволяет обойтись без применения крана,
  • Надежность, долговечность и безопасность.Применение клееных деревянных балок из OSB

Деревянные клееные балки из OSB применяются в строительстве загородных домов для изготовления перекрытий на больших пролётах, длинных стропил, а также как опоры для балконов.

Производство и преимущества клееных балок

Производство клееных балок отличается от создания клееного бруса тем, что в них для соединения верхней и нижней полки применяется чрезвычайно прочная и жёсткая полоса OSB. Все детали соединяются при помощи импортного сертифицированного клея.

Как изготавливают клееную балку? Для начала происходит отбор ламелей с нужной шириной и толщиной, которые высушиваются в специальной камере. Затем пиломатериал сортируется, а ламели обрабатываются и при необходимости склеиваются для удлинения или увеличения толщины. На получившихся изделиях делается специальный пропил куда вставляется полоса OSB, смазанная клеем. Затем склеенная балка кладётся под пресс и фиксируется до полного высыхания клея.

Заказ клееной балки

Вы звоните по указанному телефону и сообщаете диспетчеру, что Вам нужно. Мы изготавливаем клееные деревянные балки в соответствии с вашими требованиями в срок и доставляем туда, куда нужно. Также Вы можете приехать прямо к нам в офис, чтобы получить индивидуальную консультацию или оговорить особые условия.

Завод ПЗПИ работает с 1990года и за этот период предприятие освоило выпуск половой доски, евровагонки, блок хауса, имитации бруса, деревянного сайдинга, клееного профилированного бруса для строительства домов и бань, штакетника, сухой строганой доски. Все изделия производятся из древесины хвойных пород: сосны, ели, лиственницы.

Импортные высокопроизводительные станки позволяют выпускать продукцию даже на экспорт. Освоено производство высокотехнологичной продукции, например, клееного бруса и клееных балок.

Наш приоритет — качество продукции! Контроль качества осуществляется при закупке сырья, загрузке сушильных камер, сортировке сухой древесины, и после обработки на станках. Последний этап контроля — Заказчик, который имеет право выбрать требуемый материал. В случае, если поставленный товар не соответствует заявленному сорту, мы примем его обратно.

Клееные балки перекрытия

Мы изготавливаем деревянные клееные балки перекрытия различных сечений длиной до 16 м. Это готовый, удобный в сборке материал, выдерживающий высокие эксплуатационные нагрузки. Именно показатели прочности позволяют использовать несущие балки перекрытия при строительстве как деревянных, так и кирпичных, бетонных зданий разного назначения.

Собственные производственные мощности позволили нам изготавливать детали точных геометрических размеров и обеспечить их качественную сборку в узлах. Клееные балки перекрытия широко используются при строительстве фахверковых домов, большепролетных сооружений, при устройстве межэтажных перекрытий и сложных кровель коттеджей, производственных и общественных зданий.

Цена на балки из клееного бруса обычно зависит от их сечения и формы, а также от сложности производства. Например, балки перекрытия, видимые в интерьере дома, будут стоить дороже, чем балки, скрытые в конструкциях перекрытий.

ОСОБЕННОСТИ КЛЕЕНЫХ БАЛОК ПЕРЕКРЫТИЙ

Отсутствие деформаций

за счет тщательной сушки досок, их продольного сращивания и склейки по пласти

Огнестойкость

достигаемая за счет больших сечений клееных деревянных балок перекрытия и обработки антипиренами

Устойчивость к агрессивной среде

балки не портятся при контакте с разнообразными химическими веществами

Высокая несущая способность

при довольно небольшом весе

Защита от повреждений плесневыми грибами

за счет обработки антисептиками

Гладкая лицевая поверхность

не требующая дополнительной обработки

МЫ ИЗГОТАВЛИВАЕМ КЛЕЕНЫЕ БАЛКИ ПЕРЕКРЫТИЯ РАЗЛИЧНЫХ СЕЧЕНИЙ

Их производство не занимает много времени благодаря отсутствию необходимости доработки деталей. Производимые нами клееные балки перекрытия отвечают требованиям украинских и европейских стандартов качества.

НАШИ СЕРТИФИКАТЫ КАЧЕСТВА

Мы создаем архитектурную концепцию дома из клееного бруса, учитывая все ваши пожелания, и воплощаем ее в жизнь. Выполняем проекты любой сложности — от постройки небольшого коттеджа до возведения ресторана, гостиницы или SPA-центра.

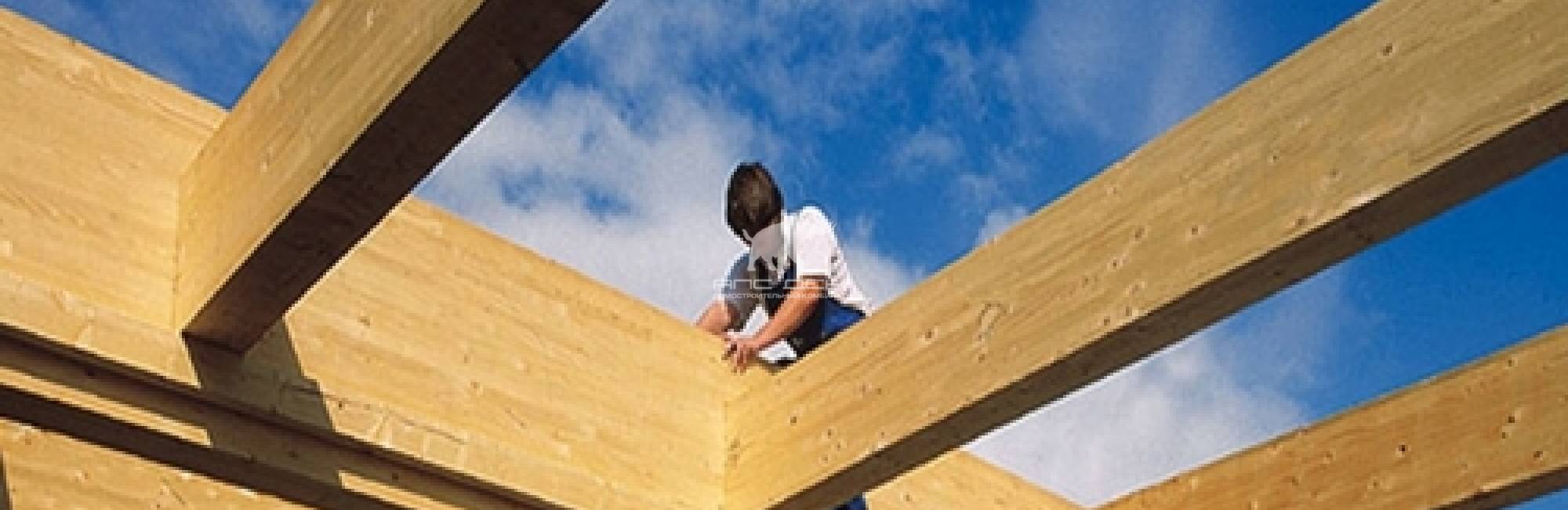

Клееные балки перекрытия в строительстве деревянных домов

Сегодня строительство деревянных домов стало особенно популярным благодаря использованию качественных материалов и современных технологий строительства. В отличие от домов из пенобетона, бетона и кирпича, деревянные дома обладают множеством важных преимуществ, которые обеспечиваются благодаря использованию природных материалов. Дерево – это экологически чистый природный материал, который позволяет сохранить в доме максимально комфортный микроклимат в любое время года.

Клееные балки перекрытия

При строительстве деревянного дома лучшим выбором материала станут клееные балки перекрытия, которые изготавливаются по современным технологиям и с учетом всех эксплуатационных требований. Такого типа балки изготавливаются из клееного бруса и обладают множеством неоспоримых преимуществ в сравнении с другими видами материалов. Одним из главных достоинств клееных балок является их длина, которая может превышать 13 метров.

Кроме того, стабильная геометрическая форма клееных балок позволяет предотвратить деформацию всего строения. Отсутствие ограничений в размерах дает возможность создавать перекрытия сложных и больших строений и пролетов. Благодаря многим особенностям и высокому качеству клееных балок, сегодня их широко используют при строительстве не только деревянных домов, но и многих других зданий и строений.

Клееные балки перекрытия – главные преимущества

К лееные балки полностью сохраняют все природные свойства и достоинства материала, благодаря чему значительно выигрывают на фоне других строительных материалов. Среди главных преимуществ клееных балок необходимо выделить такие, как:

— полное отсутствие трещин и деформации;

— высокая прочность клеевого шва;

— отсутствие усадки на протяжении всего периода эксплуатации;

— высокие звуко- и теплоизоляционные свойства и многое другое;

-использование как декоративных элементов дома;

— уменьшение вибрационных свойств перекрытий и т.д.

Кроме того, клееные балки изготавливаются по современным технологиям и на высококачественном оборудовании, что позволяет обеспечить максимально высокую плотность прилегания брусьев, а также исключить попадание влаги и продувание в жилое помещение. Клееные балки имеют гладкую и ровную поверхность, благодаря чему стены дома не нуждаются в дополнительной отделке.

Использование клееных балок перекрытий при строительстве деревянных домов позволяет максимально использовать все главные достоинства и преимущества дерева, как натурального строительного материала.

Балки из клееного бруса

Одним из самых востребованных материалов при строительстве домов являются балки из клееного бруса. Они получили широкое распространение в европейских странах, США, Канаде, Австралии и многих других развитых странах. Основное предназначение балки из клееного бруса:

  • обустройство междуэтажных перекрытий при строительстве домов;
  • выполнение пролета без опоры длиной более 6 метров;
  • изготовление элементов стропильной конструкции кровли.

Клееная балка перекрытия приобрела большую популярность благодаря своим преимуществам.

Преимущества балок из клееного бруса

Балки из клееного бруса являются строительным материалом, который отличается от аналогов следующими преимуществами:

  • высокая механическая прочность позволяет выдерживать значительные нагрузки;
  • длина перекрытий из клееных балок может достигать 12 метров (18 метров по индивидуальному заказу);
  • специальная пропитка позволяет повысить сопротивление материала к огню, грибкам и плесени;
  • для балок из клееного бруса характерна высокая экологическая безопасность, что подтверждается сертификатами качества;
  • низкий удельный вес клееной балки способствует снижению нагрузки на перекрытия.

Технология производства балок из клееного бруса

Технологическая линия по производству балки по типу клееного бруса представляет собой набор оборудования, предназначенного для выполнения следующих операций:

  1. Роспуск доски влажностью не более 18% с последующим её строганием.
  2. Смазка досок специальным клеящим составом, после чего происходит их укладка под пресс.
  3. Процесс склейки происходит под большим давлением гидравлического пресса.
  4. Готовые балки и клееные перекрытия проверяют на отсутствие дефектов, упаковывают и отправляют потребителям.

Одной из особенностей склеивания ламелей (отдельных элементов) является противоположное расположение их волокон. Благодаря этому получают снижение внутренних напряжений в готовом изделии.

Компания «ДСК КМК 2» осуществляет производство балок из клееного бруса в широком ассортименте. Вся наша продукция сертифицирована на соответствие высоким стандартам качества и имеет положительную репутацию среди клиентов. Мы готовы выполнить индивидуальный заказ на производство из дерева конструкционных материалов любого типа и конфигурации.

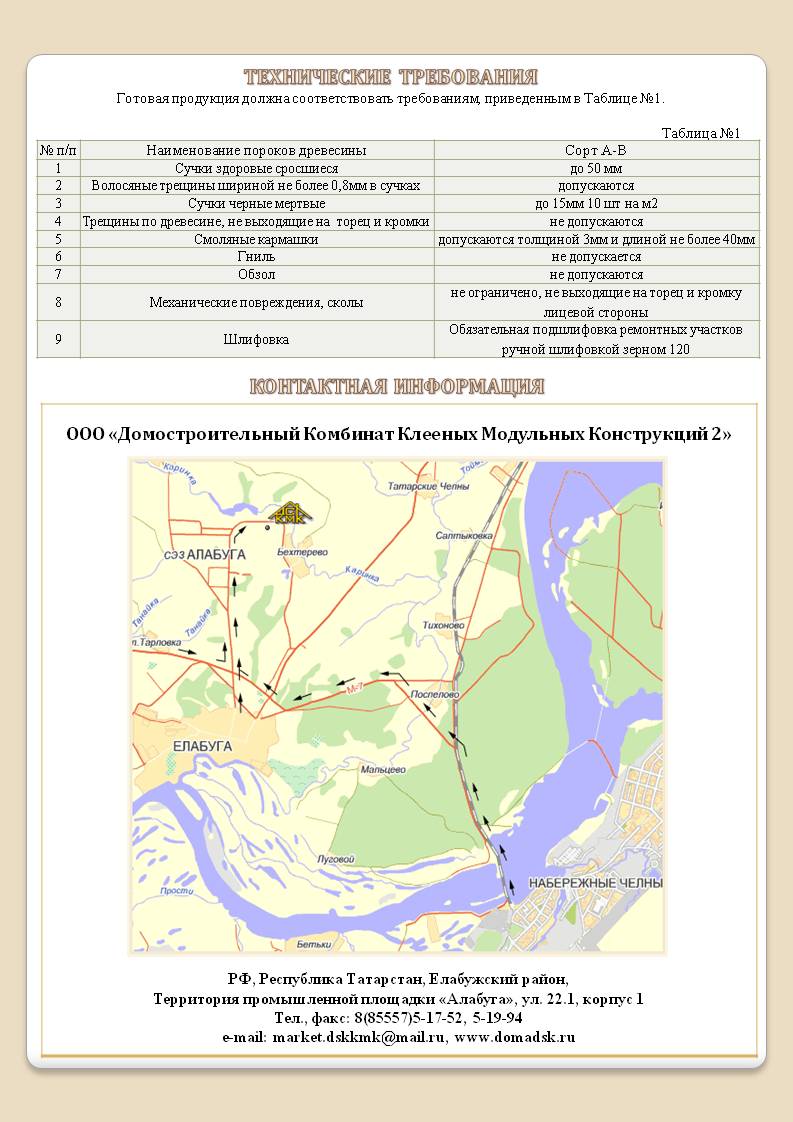

Прайс-лист (скачать) на клееный брус и клееную балку производства ООО «ДСК КМК 2»

Технология изготовления клееных деревянных конструкций

Технология выработки делиться на несколько основных этапов:

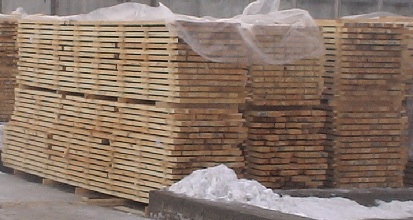

1 этап. Сортировка древесины. Исходный материал проходит тщательный отбор. Дерево делится по породам, размерам, сортам и прочим параметрам, в соответствии с ГОСТом 8486-86.

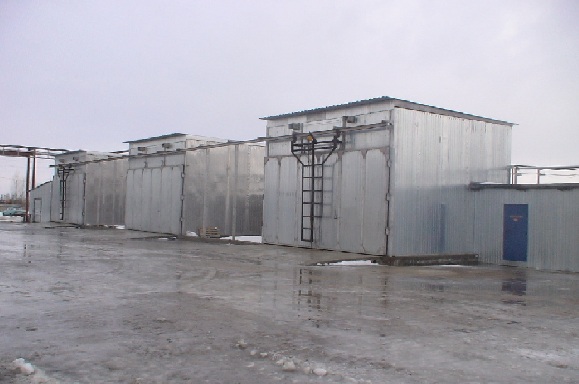

2 этап. Сушка. Пиломатериал помещается в специальные камеры, обустроенные для просушивания. Каждая камера оснащена современным оборудованием, благодаря которому можно осуществлять постоянный контроль над ходом процесса.

3 этап. Формирование заготовки клееной конструкции. Высушенная древесина отправляется на обработку, где на станках вырезают дефектные участки. Затем формируют ламели, сращивая их по длине.

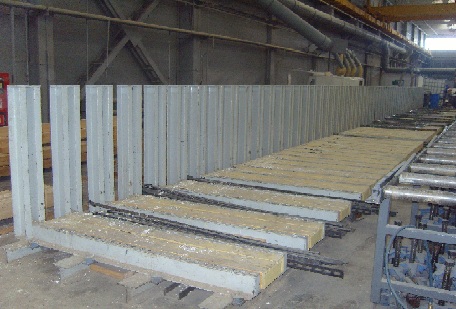

4 этап. Склеивание. Полученные ламели промазывают особым экологически чистым клеем и помещают под пресс. Используемый клей не влияет на воздухопроницаемость материала. Под давлением пресса клей проникает в поры дерева, что обеспечивает максимально прочное соединение заготовок.

5 этап. Упаковка. Готовые детали упаковывают и транспортируют на склад, откуда они и будут отправлены потребителю.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
