Профлист для монолитного перекрытия

Перекрытие по профлисту

Перекрытие по профлисту 20.10.2018 07:22

Монолитное перекрытие по профлисту

Монолитное (Бетонное или железобетонное) перекрытие с несъемной опалубкой из профилированного листа, это перекрытие с монолитной плитой, расположенной на профлистах, которое выполняет роль несъемной опалубки и внешней каркасной арматуры. Профилированный лист (профлист) после заливки (устройства) плиты перекрытия остается в составе монолитной конструкции. В качестве несъемной опалубки используют трапециевидный профлист (профнастил). За счет сложной геометрической формы профлиста, достигается сцепление металла и бетонной смеси, используемой в устройстве монолитной (бетонной) плите.

Монолитное перекрытие на профлисте может опираться на металлические балки. Изготовленные из швеллера или двутавра, а также на кирпичные или бетонные стены. В отдельных случаях монолитное перекрытие по профилированному листу может также опираться и передавать нагрузку на стены из газоблока, через монолитный железобетонный армированный пояс.

При переопирании монолитного перекрытия на опорные балки и прогоны из швеллера или балки, обеспечивается их совместная работа за счет анкерных стержней (стад болтов), привариваемых (закрепляемых) по всем несущим балкам, с расчетным шагом, в соответствии с проектом на перекрытие.

Изначально данный вид перекрытия был разработан Научно-Исследовательским институт бетона и железобетона при Госстрое СССР в 1987 году для промышленных зданий. Однако в последнее время перекрытие по профлисту приобрело популярной и в гражданском строительстве. Это объясняется рядом причин.

  1. Нет необходимости устанавливать дорогостоящую опалубку перекрытия, что экономит средства у Застройщика, а также сокращается время на сборку опалубки перекрытия.
  2. При таком виде опалубки, сокращаются трудозатраты процентов на 25%
  3. Снижается нагрузка на балки и, следовательно, на всю конструкцию здания
  4. Сокращается масса монолитной плиты
  5. Увеличивается жесткость перекрытий (к горизонтальным нагрузкам).
  6. Уменьшается толщина перекрытия, что приводит к существенной экономии бетонной смеси
  7. Уменьшается количество расходуемой арматуры на перекрытии.

Но есть и минусы у монолитного перекрытия по профлисту. Перечислим некоторые из них

  1. Перекрытие плохо переносит агрессивную среду (профлист) что исключает возможность устраивать перекрытие в цокольных этажах, а также на улице.
  2. Пониженная звукоизоляция по сравнению с классическим бетонным (монолитным) перекрытием

При устройстве монолитных работ с применением несъемной опалубки из профлиста в цоколе и подвалах, рекомендуют покрывать защитной краской, так как оцинкованный металл, из которого произведен профлист, подвержен быстрому гниению.

Еще один характерный минус монолитного перекрытия по профлисту, при использовании в строительстве общественных зданий- горючесть материала. Соответственно необходимо предусмотреть все необходимые противопожарные мероприятия при устройстве монолитного перекрытия с использованием профлиста.

Устройство монолитного перекрытия по профнастилу

Устройство монолитного перекрытия по профнастилу. Одним из видов монолитного железобетонного перекрытия является перекрытие по профнастилу. Давайте рассмотрим устройство монолитного перекрытия по профнастилу в подробностях. Разберемся, какие плюсы и минусы есть у данной технологии, какой порядок монтажа и можно ли сделать перекрытие по профлисту самостоятельно.

Для начала, определимся с видами перекрытия по профнастилу. Перекрытие может быть самонесущим или залитым по балкам. В первом случае, перекрытие будет выступать в качестве самостоятельного монолитного несущего элемента. А во втором, несущим элементом будут балки, а бетонная плита на профлисте будет перемычкой и стяжкой. Рассчитываются такие перекрытия отдельно друг от друга. Для расчета перекрытия можно воспользоваться одной из компьютерных программ, к примеру, АРБАТом. Если у вас возникнут сложности с самостоятельным расчетом перекрытия по профнастилу, пишите нам в комментариях, поможем рассчитать.

Плюсы и минусы перекрытия по профнастилу

К несомненным плюсам данного вида перекрытия относится вес будущей плиты. Из-за ребер жесткости, которые получаются естественным путем от изгиба профиля, расход бетона существенно уменьшается. От этого уменьшается и вес плиты. К тому же прочность плиты остается на том же уровне, что и у обычного монолитного железобетонного перекрытия той же толщины.

Еще одним преимуществом данной технологии устройства перекрытия будет легкость монтажа опалубки. Сам профлист выступает в качестве опалубки для перекрытия. Эта опалубка может быть как съемной так и несъемной, в зависимости от того, какую именно плиту вы будете заливать. Так же это будет зависеть от вида профнастила: гладкий он или со специальными засечками. Последний используется в качестве помощника для основной арматуры и не снимается после заливки. Если же у вас вариант со съемным профлистом, то его потом можно будет использовать в хозяйстве (забор, крыши хоз. построек и т.д.).

Минусов у перекрытия по профнастилу немного, но они есть.

Во-первых, ограничивает в виде отделки будущего потолка. Если это перекрытие между первым и вторым этажом, то ребристый потолок придется отделывать или натяжным потолком или подвесным. Просто оштукатурить как в случае с обычным монолитным перекрытием или ровными ЖБ плитами, уже не получится.

Ну и во-вторых, если опалубка будет несъемной, мало кому понравится жить с таким количеством металла над головой.

В остальном же, все положительные и отрицательные моменты перекрытия по профлисту стоит рассматривать как альтернативу монолитного ЖБ перекрытия или перекрытия по металлическим балкам перед перекрытиями по деревянным балкам.

Как сделать перекрытие по профнастилу

В случае самонесущей конструкции монолитного перекрытия по профнастилу:

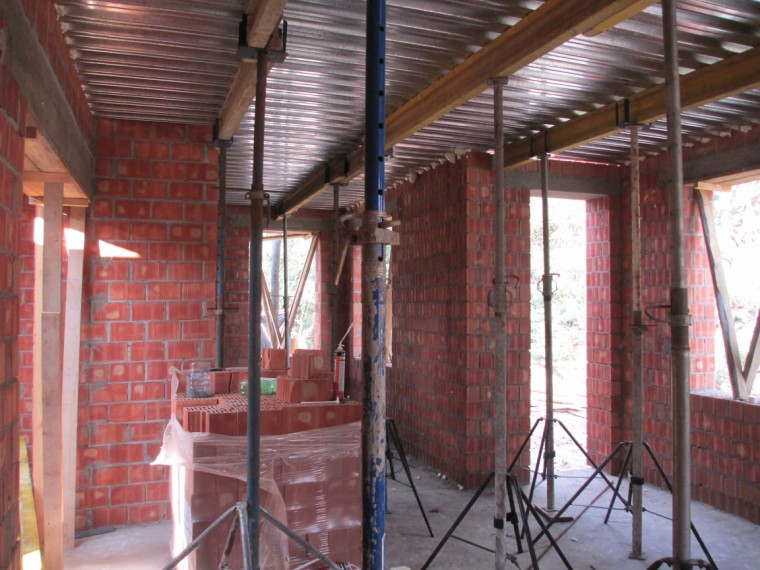

  1. Выставляем опоры и укладываем на них несущие балки. Балки располагаются перпендикулярно короткой стороне заливаемого участка, параллельно длинной.
  2. Укладываем на балки профнастил. Канавы должны быть параллельны короткой стороне комнаты. Профнастил укладываем с перехлестом в одну волну и закрепляем листы между собой саморезом. Это делается для того, чтобы при заливке бетоном, лист не подняло и бетон не пролился.
  3. В нижнюю часть профлиста, к канавки кладем расчетную арматуру на фиксаторы бетонного слоя.
  4. Верхняя сетка выполняется из более тонкой арматуры или кладочной сетки. Что именно использовать и размер ячейки сетки вам подскажет конструктор или программа для расчета перекрытия.
  5. Если профлист опирается НА стену, а не упирается В нее, то надо будет заделать боковые отверстия в нем. Можно задуть пеной, использовать обломки камня, кирпичей и т.п. + пену, использовать цементный раствор. На ваше усмотрение и фантазию.
  6. Заливаем перекрытие бетоном. Марка бетона М 350.
  7. Укрываем, по возможности, залитое перекрытие пленкой, чтобы избежать быстрого высыхания и растрескивания. Поливаем 2-3 дня перекрытие водой.
  8. Как минимум одну неделю перекрытие должно выстояться перед нагрузкой. Подпорки убирают спустя 4 недели.
  9. Можно снять профнастил, если он съемный.

В случае, если у вас перекрытие по балкам:

Процесс идентичен, за исключение пары моментов. Балки располагаются параллельно короткой стороне, а профлист укладывается поперек балок, т.е. канавками вдоль длинной стороны комнаты.

Шаг и сечение балок, как и армирование и толщину плиты, надо обязательно рассчитывать у конструктора или программой. Не полагайтесь на «опытных» соседей или сомнительные советы в интернете. Здесь ошибка в расчетах может стоить весьма дорого. Как в прямом, так и в переносном смыслах.

Монолитное перекрытие по профлисту — качество и долговечность

В современном строительстве сочетаются самые разнообразные технологии, новейшие материалы последнего поколения и приемы работ. Все чаще при возведении тех или иных конструкций строители и заказчики отдают предпочтение листам из металла, элементам из профиля, и стальным каркасам, которые прошли оцинковку. Не меньшую популярность получил и профнастил, его смело можно применять, как качественный кровельный материал, облицовку для стен, фасадов, возведения заборов.

Также в последнее время можно все чаще услышать о такой технике, как монолитное перекрытие по профнастилу. Что это такое, какими могут быть конструкции, перекрытие по профлисту по такому типу, как правильно рассчитывать материал и добиться того, чтобы такое перекрытие прослужило вам долгую службу, было устойчивое.

Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее.

Перекрытия – спецсооружения, при помощи которых здания делятся на этажи или секторы. Не трудно догадаться, что они должны быть прочными, надежными и долговечными. Эти три основных требования, которые обязательно должны выполняться, ведь от их соблюдения зависит, насколько надежным и прочным будет все здание.

Еще до недавнего времени при строительстве многоэтажных домов использовались только бетонные плиты. Они очень много весили, поэтому работа с ними требовала просто титанических усилий со стороны рабочих, а также задействования в рабочем процессе спецтехники – кранов. Но все изменилось с тех пор, как появилась монолитная плита перекрытия по профнастилу.

Профнастил представляет из себя гофрированные стальные листы, которые прошли процесс оцинковывания. Такие материалы могут иметь специальные покрытия, которые защитят его от коррозии и прочих разрушений, а также повысят эстетический вид конструкции. Применяются профлисты достаточно широко. Есть несколько видов таких профилированных листов, каждый из которых имеет свои условные обозначения:

С – используется для возведения стен
НС – стен и настилов
Н – применяется для монолитных перекрытий профнастилом и в кровельных работах

При этом последний вид (Н) имеет большую несущую способность. Такие профили максимально высоки и имеют разные обозначения, к примеру, Н35-1000-0,7. Где Н – тип материала, 35 – профильная высота в мм, 1000 – ширина в мм, 0.7 – высота в мм.

Требования к материалу

К монолитным перекрытиям всегда выдвигается два самых главных требования, которым материал должен обязательно соответствовать. Во-первых, профлисты должны быть высоконадежными. Во-вторых, особо прочными.

Профиль обязательно должен выдержать вес жидкой бетонной смеси (когда она высохнет и станет прочной, она сама будет удерживать свой вес).

Профлисты не слишком хорошо сцепляются с бетонной смесью, поэтому в монолитном перекрытии они практически не участвуют. С целью усиления сцепления по профилю производится выполнение «рифов» — специальных насечек, благодаря которым бетон и профлисты станут одним целым, а металл возьмет на себя роль внешних арматур.

Для перекрытий выбираются профлисты, на которых есть дополнительные ребра жесткости. По высоте профиля и можно определить эту самую жесткость. Так, чтобы сделать работу, подойдут листы, высота волн которых не менее 60 мм, толщина листов – от 0.7 мм.

Выбирая листы для монолитного перекрытия профнастилом, учитывайте, для каких целей оно будет служить. Например, чердачному перекрытию придется испытывать меньшую нагрузку, нежели межэтажному, поэтому в первом случае подойдут профили, которые имеют меньшие показатели жесткости и прочности.

Достоинства профлистов

На сегодняшний день профлисты являются оптимальным вариантом для перекрытий. Ведь его невозможно деформировать нагрузкой, на него не воздействует агрессивная внешняя среда. Несомненным «плюсом» такого материала является его относительно невысокая стоимость. Да и ассортимент довольно широк, как в отношении размера, так и расцветки. Кроме того, материал легко монтировать, он легок, прочен, удобен при транспортировке, отличается долгим сроком службы, неприхотлив в уходе и абсолютно универсален.

При помощи профлистов мы легко получаем ребристые сечения перекрытий, что делает их еще более прочными.

При использовании данной технологии перекрытия нагрузки на основания остаются равномерными. Как мы знаем, нагрузки любого здания приходятся на фундамент. Как сделать его более прочным? Вы можете залить больше бетона. А можете поступить еще мудрее и применить в качестве перекрытия профлисты. Таким образом будет устроен не ленточный фундамент, а колонный, где каждая колонна получит нагрузку только от своего металлического каркаса.

Немаловажным фактором сегодня для всех, кто занялся строительством, является время, за которое возводится здание. Чем быстрее оно будет возведено – тем лучше. Профлисты очень просты в плане монтажа. Чтобы работать с ними, вам не понадобятся серьезные оснащения строительных площадок специальной техникой. А это – несомненное достоинство: выполнить работу можно за несколько дней, что существенно сократит конечный срок сдачи здания в эксплуатацию.

Устройство монолитного перекрытия по профнастилу

Монолитное перекрытие по профлисту отличается от других по целому ряду параметров. Но начнем с того, что, делая перекрытие (не важно, из какого материала), крайне важно спроектировать конструкцию и работы. В первую очередь это важно потому, что именно от проектирования зависит безопасность всего будущего сооружения. Далее проводятся расчеты необходимых материалов. Только после этого можно приступать к работе.

Читать еще:  Как утеплить межэтажное перекрытие в деревянном доме

При выборе профлистов следует особое внимание обращать на их виды, учитывать толщину, длину, сечение арматурных прутов. Уже на начальных этапах, при выборе материала, вы заметите существенные отличия профлистов от других материалов. Главная их характеристика – применение опалубочной системы, которая дает возможность получения готового потолка, который имеет внешний вид и не требует отделки или дополнительных доработок.

Устройство подобного монолитного перекрытия профнастилом иногда сравнивают с пирогом, в котором слоями выступают балки, профлисты, гибкие арматуры, вертикальные стержневые анкеры и арматурные сетки. Сверху конструкцию заливают бетоном. При этом бетонной смеси для этой цели требуется на порядок меньше, нежели при заливке перекрытий из другого материала. Кроме того, профнастил обеспечивает конструкцию дополнительной жесткостью и надежностью.

Нельзя не вспомнить и о легкости профнастила: материал весит относительно мало, однако это ни коим образом не влияет на его прочность.

Технологии перекрытий из профнастила

Технология перекрытия по профнастилу имеет три главные варианта таких конструкций:

  1. Ребристые монолитные сооружения с плитами. В этом случае балки служат каркасами, их опирают на колонны. Пролеты между балками 4-6 метров.
  2. Ребристые перекрытия профнастилом с плитами и второстепенными балками. В этом случае толщина плиты может составлять 120 мм. Однако считается, что данная технология весьма затратна в материальном плане и занимает слишком много времени на работу.
  3. Балочные. Возводятся на основах сплошных плит, опираемых на колонны.

Чтобы понять, как происходит расчет монолитного перекрытия, обратимся к конкретному примеру. Кстати, лучше, чтобы такими расчетами занимался профессионал: если сделать перекрытие вы вполне сможете собственными силами, то в расчетах нужна определенная четкость и опыт. Поэтому не пожалейте денег и попросите все просчитать специалиста. Допустим, в основе следующие данные: балковые промежутки три метра, марка профлиста ТП-75 с толщиной 0.9 мм.

  1. Качественней всего профнастил к металлическому основанию крепится саморезами на 32 мм, у которых усилен бур
  2. Фиксацию следует производить на каждом стыке профлиста и балки. Итак, если мы укладываем профнастил на на 3 балки, значит крепеж будет произведен по трем точкам.
  3. Следует учесть, что профлисты также крепятся между собой. Для этой цели подойдут все те же саморезы, но немного короче. Вкручивать их нужно на расстоянии 40 см друг от друга.
  4. Итак, мы закончили обустраивать опалубку из профилированного листа, теперь можно приниматься за бетонирование. Для этой цели лучше всего использовать бетон марки М-25 (М-350).
  5. Перед тем, как конструкцию забетонировать, профлисты следует подготовить. В нижней части каждого пролета, строго по центру устанавливаются временные опоры – по всей высоте сооружения. Это поможет избежать проседаний профилированных листов от бетонной заливки. Убираются такие временные крепления только после того, как раствор полностью высохнет.

Совет. Бетонировать лучше каждый пролет по отдельности, ведь за один день вам все равно не успеть залить бетоном всю площадь.

Перед заливкой бетона выполняется армирование монолитного перекрытия по профилированному листу. Для этого арматуру укладывают в гофры. Связывается она при помощи проволоки.

Запомните! При создании арматурного каркаса использование сварки недопустимо!

Для армирования используют арматуру А 400С Ø10 и 8мм – она вполне обеспечит конструкции необходимую несущую способность. Особенность армирования в том, что арматурные стержни устанавливаются в каждом продольном углублении листов. Далее вертикальными фиксаторами их 8-ми мм арматуры происходит крепление перекрытия к сетке. Фиксаторы изготавливаются несложным приспособлением, которое используется для сгибания арматуры. Фиксаторы расставляются на расстоянии 40 см. Главная сетка делается арматурными стержнями А 400С Ø10 мм (шаг укладки 200 на 200 мм). Сетка крепится вязальной проволокой, которая в диаметре составляет не менее 1.2 мм.

Строительство монолитных перекрытий по профлисту

В строительстве малоэтажных зданий широко применяется технология изготовления монолитного перекрытия по профнастилу. Опирание осуществляется на несущие стены или металлические балки в продольном направлении. Современные способы устройства позволяют ускорить процесс установки и снизить показатели трудоемкости.

Что представляет собой перекрытие?

Его изготовление требует проведения обработки поверхности, при том, что профнастил практически исключает этот этап. По факту монолит обустраивается по методу несъемной опалубки, что также помогает сэкономить трудозатраты на демонтаже щитов. Технология привлекательна тем, что это нестандартное решение эффективно при возведении гаражей, хозпостроек или террас.

Лист имеет такую форму, которая позволяет создать бетонную систему повышенной прочности. Она будет лучше сопротивляться деформациям, что обеспечивает надежность всего здания. Нижняя часть перекрытия приобретает ребристую форму с ребрами жесткости. На практике такой способ снижает расход арматуры и смеси, однако это не вредит прочностным характеристикам.

Несмотря на то, что конструкция получается относительно нетяжелой, ее устройство возможно только для зданий с кирпичными или блочными стенами. Перед ее изготовлением следует провести соответствующие расчеты по размерам и использованию материалов. Рекомендуется доверить этот этап профессионалу, так как от этого зависит надежность и долговечность создаваемого элемента дома.

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

  1. На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
  2. Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».
  3. Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
  4. Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
  5. Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
  6. Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.

Технология устройства перекрытия

Основывается на выполнении следующих этапов:

  • Создание опалубки из профнастила.
  • Сооружение пространственного каркаса из арматуры.
  • Заливка смеси.
  • Уход.

1. Установка опалубочной системы.

Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.

2. Монтаж арматурного каркаса.

Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.

Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.

Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

  • Передвижным или стационарным бетононасосом.
  • Ленточным транспортером.
  • Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

  • В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
  • В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Профнастил для несъемной опалубки и перекрытий

Профнастил для несъемной опалубки и перекрытий

Нужен качественный профнастил для перекрытий, стяжки или опалубки? В компании «Металлоторг» вы сможете купить по низким ценам листы размером 0,5-0,8 м из качественной стали от ведущих производителей. Доставим в кратчайшие сроки по Москве, МО и ЦФО. Возможен самовывоз – склад находится рядом с МКАД.

Для опалубки, создания перекрытий, если ориентироваться на марку проката, используется несущий профнастил с маркировкой Н и НС. Для этих целей он является идеальным материалом. Прочная сталь разной толщины, достаточной для расчетных нагрузок, имеющая форму, которая обеспечивает нужную жесткость материала, способна надежно закрывать поверхности большой площади. И при этом, с минимальными денежными и трудовыми затратами.

Монолитное перекрытие по профнастилу несложно монтируется. Не требуется высокой квалификации и применения специальных приспособлений. Легко и быстро собирается нужная форма и закрепляется без повреждения листов саморезами (с резиновыми прокладками). Места стыков на самых важных участках можно проклеивать силиконовым герметиком. Именно простота создания конструкций стала одной из причин большой популярности данного вида металлопроката. Но это его не единственное достоинство.

Профнастил для опалубки:

  • имеет особую форму рельефа с высокой гофрой (как например, листы марки НС35, Н60, H75, Н114 и др.);
  • обладает повышенной прочностью, благодаря высокому качеству металла и дополнительным ребрам жесткости;
  • при наличии на поверхности оцинковки, материал не подвержен повреждениям из-за атмосферных воздействий.
Читать еще:  Варианты утепления чердачного железобетонного перекрытия

Опалубка и стяжка по профлисту – эстетичность, надежность, долговечность

Создание несъемной опалубки из профлиста существенно сокращает время монтажа дополнительных конструкций. Профнастил, используемый в качестве опалубки (удерживает бетон до затвердевания смеси в пределах нужной формы), может иметь различную геометрию. Из него создают фасады нестандартных форм.Профлисты для опалубки помогают сэкономить на внутренней отделке, в частности, промышленных зданий.Этот прочный и удобный металломатериал применяется в конструкциях плоских кровель, межэтажных перекрытий, в качестве несъемной опалубки перекрытий. Обычно для этих целей используют листы Н60, Н75 и Н114. Выбор толщины и марки несущего профлиста производят еще на стадии проектирования.

Стяжка по профнастилу применяется там, где невозможно залить толстую стяжку. Она получается гораздо более тонкой и оказывает значительно меньшую нагрузку на основание. Такая стяжка оказывается достаточно прочной. Профилированные металлолисты могут выполнять функции дополнительного основания, предотвращать деформацию и удерживать на месте залитый новый монолит. Целесообразен этот способ стяжки на первых этажах частных домов, в которых под половым перекрытием находится грунт. А также на балконе в жилой квартире, где на покрытие планируются более значительные нагрузки.Какая именно марка профнастила для опалубки забора, перекрытий или стяжки вам нужна, вы можете уточнить у нашего специалиста. Важными параметрами являются: толщина стали, профиль и размер листа.Рекомендуется приобретать листы сразу подходящего размера, так как материал утрачивает свои ценные свойства в местах разреза, из-за того, что нарушается защитный слой.

Монолитное перекрытие по профнастилу

При бетонировании перекрытий используются различные виды опалубок, но одной из наиболее распространенных в последние годы стала несъемная опалубка из профнастила. Не давая растекаться бетону в процессе твердения, опалубка из профнастила является еще и дополнительной внешней арматурой. Она частично компенсирует растягивающие усилия, которые действуют на нижнюю арматурную сетку. Это в значительной степени увеличивает прочность и несущую способность перекрытия.

Кроме того, монолитная плита с профлистом, имеющим современное защитно-декоративное покрытие, позволяет в ряде случаев обойтись без дорогостоящей отделки потолка.

Оглавление статьи (нажмите, чтобы открыть)

Расчет монолитного перекрытия по профлисту

Устройство монолитного перекрытия по профнастилу представляет собой опалубку из металлического профилированного листа с уложенным поверх нее арматурным каркасом из металлических стержней.

Опирается эта конструкция на продольные металлические балки. Так монолитное перекрытие по профлисту передает нагрузку, действующую на перекрытие, на опорные конструкции каркаса и фундамент здания.

Профиль опалубки из профнастила, сечение металлических стержней арматуры и толщина монолитного перекрытия определяются эксплуатационной нагрузкой и величиной пролета между опорными балками. Толщина плиты обычно определяется соотношением 1:30. То есть, если длина пролета равна 6,0 м, то слой бетона должен быть не меньше 200 мм.

При расчетах учитываются размеры будущего здания, расчетные нагрузки на перекрытия и вес самих строительных конструкций. Все это влияет на выбор сечения и профиля металлических балок и колонн каркаса, а также на характеристики фундаментов здания.

Монолитное перекрытие по профнастилу относится к особо ответственным строительным конструкциям, поэтому работы по монтажу таких конструкций выполняются только при наличии проектной документации на строительство. Проектная документация на монолитное перекрытие по профнастилу и расчет прочности металлических конструкции выполняются на основании СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Железобетонные и бетонные конструкции».

Поскольку эти расчеты достаточно сложны и трудоемки, при разработке рабочей документации на строительство и расчете нагрузок проектировщики используют специальное программное обеспечение, в том числе систему автоматизированного проектирования САПр. В состав рабочей документации входят чертежи опалубки под монолитное перекрытие по профнастилу, чертежи армирования, все необходимые расчеты и спецификация материалов.

На этапе проектирования выполняется и технико-экономические расчеты. Они подтверждают насколько обосновано применять для данного конкретного сооружения монолитное перекрытие по профнастилу, цена которого несколько выше стоимости монолитных железобетонных конструкций с обычной разборной опалубкой.

Если вы уверены в своих силах и хотите самостоятельно произвести расчет монолитного перекрытия по профлисту, то советую использовать пособие 1987 года. Пусть Вас не смущает его возраст — за эти годы в строительстве мало что изменилось. На текущий момент— это самая подробная и точная из существующих инструкций по данной теме.

Скачать пособие Вы можете по ссылке: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (нажмите на ссылку правой кнопкой мыши и в появившемся меню кликните по пункту «Сохранить как…», затем выберите папку на Вашем жестком диске и введите название). Если Вы используете современный браузер (практически любой, кроме Internet Explorer), то вы можете просто открыть ссылку в новой вкладке.

Однако Вы должны понимать, что неправильный расчет перекрытия — это не только дополнительные расходы, но и реальная опасность для жизни. Поэтому если Вы раньше не сталкивались с подобными расчетами, ради Вашей безопасности, настойчиво рекомендую обратиться к профессиональным проектировщикам.

Наиболее целесообразно применение профнастила для перекрытий нестандартных размеров с большим количеством различных технологических проемов. В этих случаях велики затраты на изготовление индивидуальной щитовой опалубки и отсутствует возможность ее многократного использования.

Монолитное перекрытие по профнастилу — технология выполнения работ

После окончания установки металлических балок перекрытия, выполняется монтаж опалубки из профилированных листов. Они укладываются с нахлестом в одну-две волны и крепятся к верхним полкам опорных металлоконструкций. В местах нахлестов профнастил соединяют с помощью заклепок.

Затем приступают к укладке арматуры. Перед началом армирования необходимо выставить торцевую опалубку на проектную высоту плиты. Установку арматурных каркасов, сеток и отдельных стержней выполняют в соответствии с рабочими чертежами армирования.

При этом необходимо с помощью специальных пластиковых фиксаторов обеспечить необходимую толщину защитного слоя бетона. При больших площадях перекрытий после укладки арматуры устанавливают специальные направляющие, разделяющие перекрытие на несколько зон бетонирования.

На следующем этапе приступают к подаче бетонной смеси. Обычно для этих целей используют стационарные или передвижные бетононасосы. Состав применяемой бетонной смеси должен соответствовать СНиП 3.03.01-87. Обычно при бетонировании перекрытий используют следующее соотношение компонентов:

  • гранитный щебень фракции 5-10мм — 4/7 части;
  • песок речной мытый фракции 1 мм — 2/7 части;
  • портландцемент марки 400 — 1/7 часть.

Бетонная смесь подается на перекрытие с помощью шланга или бетоновода из стальных труб. Перед началом бетонирования поверхность опалубки очищается от загрязнений, промывается водой и высушивается. Бетонная смесь укладывается на всю высоту плиты перекрытия в шахматном порядке для равномерного распределения нагрузки на каркас. Укладываемая бетонная смесь уплотняется с помощью глубинного вибратора.

Уплотнение прекращается после завершения осадки бетонной смеси и появления на ее поверхности слоя цементного молока. Затем поверхность бетона выравнивается и укрывается мешковиной или брезентом, который периодически увлажняется. Уход за бетоном продолжается 7-14 дней до достижения им 60% прочности.

При условии выполнения всех перечисленных требований, вы можете самостоятельно выполнить монолитное перекрытие по профнастилу — технология несложна, хотя и необходимо специализированное оборудование. Однако покупать его не обязательно — можно взять в аренду, причем стоить это сравнительно недорого.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Монолитное перекрытие по опалубке — профлисту

Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

Отличительные характеристики

Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

  • система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
  • более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
  • профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
  • готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
  • заливка рабочего раствора менее трудоемкая;
  • конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
  • более сжатые сроки работ;
  • готовая плита не уступает по прочностным характеристикам остальным аналогам;
  • возможность использования различных разновидностей и марок профиля;
  • огнестойкость.

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

  • расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
  • расчет материалов;
  • для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Рекомендации по проектированию

Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

  • расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
  • не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
  • запас прочности должен превышать проектное значение на треть;
  • установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
  • подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

  • размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
  • монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
  • строительство без поддерживающих балок.

Ведение работ

Укладка профнастила на поддерживающие балки:

  • согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
  • на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
  • в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
  • между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
  • реализуется заливка;
  • карманы или закладные замоноличиваются;
  • спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:

  • на закладные или в карманы опираются двутавры;
  • на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок. Конструкция фиксируется саморезами;
  • закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

Установка без поддерживающих балок

Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

Последовательность действий:

  • лист фиксируется на закладных анкером по металлу;
  • арматура приваривается к закладным и колоннам во всех точках соприкосновения;
  • перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
  • как залить перекрытие? Рекомендовано заливать бетон за один раз.

Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

Выбираем материал

Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

В продаже могут быть представлены материалы с указанной маркировкой:

  • «Н» — несущий профлист для кровли и перекрытий;
  • «НС» — несущий для настилов и стен;
  • «С» — для стен.

Расшифровка маркировки осуществляется указанным образом.

Для товара Н35-1000-0.7:

  • «Н» — тип профлиста:
  • 35 – высота профиля (волны или трапеции), мм;
  • 7 – толщина металла, мм;
  • 1000 – ширина (рабочая/полезная), мм.
Читать еще:  Сборно-монолитные перекрытия своими руками

Для строительства монолитных перекрытий выбор должен быть следующим:

  • маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
  • если длина пролета менее 5.50 м, минимальная толщина принимается, как 0.80 мм;
  • если длина пролета более 5.50 м – 0.90 мм;
  • арматурный пруток d0-12.0 мм;
  • бетон не ниже М300;
  • саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
  • для технологии монтажа на несущих металлических балках – двутавр 12.

Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

  • облегченные конструкции – от 4 т.р/м²;
  • сплошной монолит 0.25 м – от 5 т.р/м².

Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:

Книги по теме:

Специальные бетоны — Леонид Дворкин — 528 руб.- ссылка на обзор книги

Бетоноведение. Лексикон — Александр Ушеров-Маршак — 770 руб.- ссылка на обзор книги

Устройство монолитных бетонных конструкций при отрицательных температурах среды — Виктор Копылов — 1 282 руб.- ссылка на обзор книги

Современные работы по возведению стен и перегородок — Галина Серикова — 45 руб.- ссылка на обзор книги

Как правильно сделать монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу постепенно вытесняет традиционные строительные технологии. Во время создания перекрытия профлист играет роль несъемной опалубки, обеспечивая таким образом внешнее армирование железобетонной конструкции.

Преимущества монолитных перекрытий по профлисту

Быстрый рост популярности этого вида перекрытий объясняется целым рядом преимуществ:

  • Возможность применения любого профнастила.
  • Дополнительное армирование конструкции.
  • Снижение общей нагрузки на фундамент здания.
  • Возможность использования технологии в зданиях и сооружениях любого типа.
  • Увеличение прочности, надежности и долговечности конструкции.
  • Сокращение расхода бетона и арматуры при создании перекрытия.

Отличительные особенности монолитного перекрытия

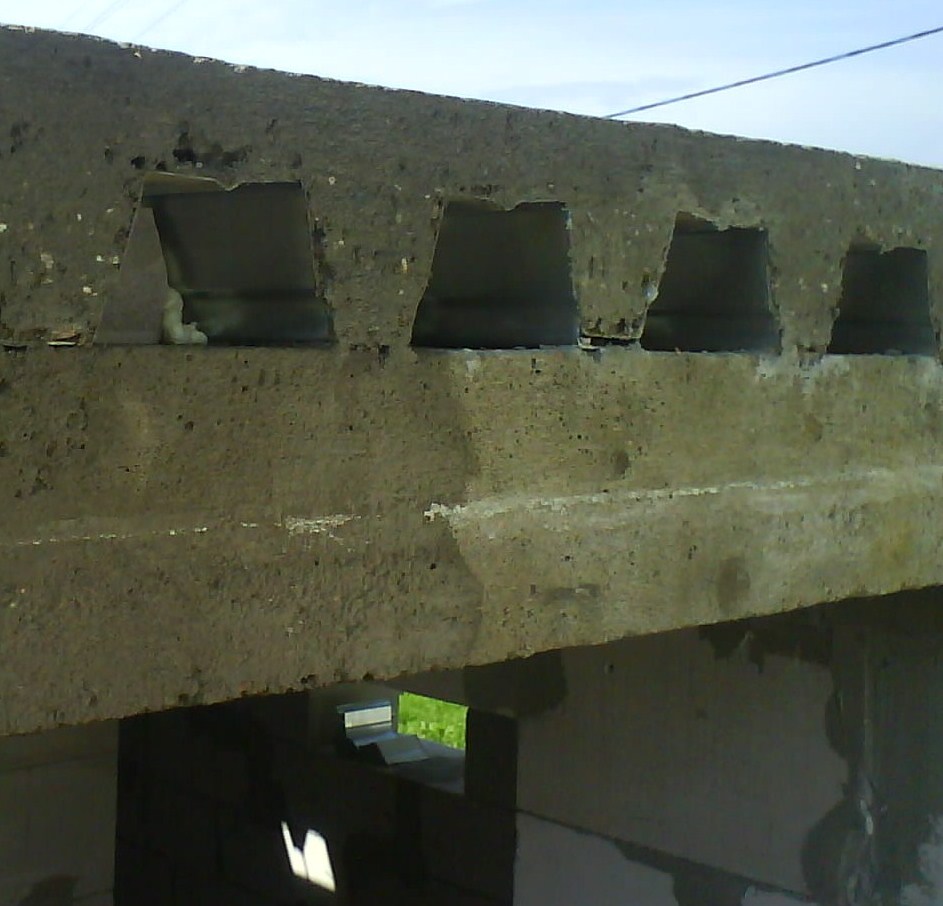

Монолитное перекрытие по профнастилу имеет ряд отличительных особенностей. В такой конструкции профлист является не просто несъемной опалубкой, а дополнительным металлокаркасом, усиливающим перекрытие. А металлические колонны и балки становятся дополнительной опорой.

В процессе возведения стен появляется возможность применения легких строительных материалов — пено- и газоблоков — отличающихся невысокой прочностью и неспособностью выдержать значительный вес традиционного железобетонного перекрытия. Ведь основная нагрузка приходится не на стеновую конструкцию, а на образованный профлистом металлокаркас.

При использовании этой технологии появляется еще один не менее важный плюс — возможность возведения легкого фундамента, не требующего в отличие от ленточного значительных затрат материалов и средств.

Материалы для создания монолитного перекрытия

Профнастил — вид листового металлопроката, отличающийся наличием на поверхности рифления. Поверхность листа покрывается полимерами или оцинковывается. Такое покрытие выполняет защитную функцию, делая профлист надежным и долговечным материалом. Применяются профилированные листы в самых разных сферах.

На рынке материал представлен тремя типами:

  • С — для стен.
  • НС — для стен и перекрытий.
  • Н — несущий, для кровли и перекрытий.

Максимальной несущей способностью обладает профилированный лист типа Н. Он прочен, надежен и легко выдерживает вес жидкого бетона. Для того чтобы профлист начал играть роль внешней арматуры, необходимо, чтобы металл и бетон образовали одно целое. С этой целью на профиле листа выполняются специальные рифы, усиливающие сцепление.

Устройство перекрытия

Перекрытие по профлисту

Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.

Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:

  • Размеры здания.
  • Нагрузки на балки и колонны.

При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации. Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций. Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.

Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.

Монтаж балочной конструкции

Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.

Лист профилированного металлопроката рекомендуется укладывать не менее чем на 3 балки, одна из которых находится в центре конструкции, а две другие — по сторонам.

Профнастил для монолитных перекрытий

К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой. Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз. На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.

Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы. Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя. После создания металлоконструкции можно заливать перекрытие бетоном.

Для того чтобы профилированные листы хорошо выдержали вес жидкого бетона, необходимо дополнительно укрепить металлоконструкцию до момента полного застывания.

С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры. Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток. При отрицательной температуре для этого может потребоваться более месяца.

В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси. Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции. Следующий слой заливается только после того, как схватится предыдущий.

Монтаж безбалочной конструкции

Монтаж безбалочной конструкции несколько отличается от описанной технологии. Сначала под нижними краями опалубки и наката делаются временные дополнительные опоры. В выемки профнастила укладывается строительная арматура с периодическим профилем. Выполняется заливка перекрытия бетоном. Устройство монолитной безбалочной конструкции завершается чистовой отделкой. На полу делается цементная стяжка, а потолок отделывается, как правило, гипсокартонными листами.

Для бетонирования конструкции может применяться готовый бетон или цементно-песчаная смесь. Заливку обязательно нужно сопровождать прессованием смеси. Безбалочное перекрытие должно иметь толщину не менее 25 см, считая от нижнего края профлиста. Приступать к отделочным работам можно только после того, как бетон полностью затвердеет, и будут демонтированы дополнительные опоры.

При выполнении расчета безбалочной конструкции необходимо учитывать, что наиболее опасными для них считаются полосовые и сплошные нагрузки. В первом случае нагрузка будет распределяться через пролет, а во втором — по всей площади перекрытия. Расчет осуществляется с учетом этих факторов методом предельного равновесия. Безбалочные конструкции наиболее рационально делать квадратными. Устройство прямоугольного безбалочного перекрытия выполняется таким образом, чтобы соотношение сторон друг к другу было 1:5. В противном случае лучше возводить перекрытие с дополнительной опорой на балки.

Заключение

Монолитное перекрытие по профнастилу— современное решение, позволяющее оптимизировать строительный процесс, сделав его более рациональным и экономичным. Помимо экономической целесообразности, устройство таких перекрытий обеспечивает высокие эксплуатационные характеристики возводимого здания. Монолитные конструкции с дополнительным наружным армированием стальным профилированным листом меньше подвержены вероятности образования и раскрытия трещин, чем традиционные сборные перекрытия. Использовать бетонирование по профлисту можно при возведении любых зданий и сооружений. Они одинаково хорошо подходят как для жилого малоэтажного строительства, так и для возведения ангаров, складов, гаражей, производственных помещений и т. д.

Опалубка перекрытий из профнастила

Качество и надежность любой бетонной монолитной конструкции, в первую очередь зависит от качества и правильности монтажа опалубки. Это касается как опалубки стен, так и опалубки перекрытий. Существует множество решений для одного и для другого вопроса. Это и щитовая опалубка из различных материалов, и несъемная опалубка.

В данной статье, рассмотрим проблему создания монолитного перекрытия и использования профнастила в качестве несъемной опалубки для монолитного перекрытия.

Профилированный лист или профлист – популярный материал с давней историей. Он довольно прочный, практически не подвергается коррозии, легко режется и выдерживает большие нагрузки. Благодаря этому профнастил давно используется в качестве обшивки стен и кровли, различных внутренних перегородок и т.д. в складских, производственных и прочих строениях.

К этому, классическому, использованию профлиста добавилась технология использования его в качестве опалубки монолитного перекрытия. Благодаря способности выдерживать большие нагрузки и давление, профилированный лист позволяет значительно уменьшить толщину монолитного перекрытия, что экономит как количество бетонного раствора, так и снижает нагрузки на несущие стены здания. К тому же, монтаж такой опалубки довольно быстр, так как площадь стандартного профилированного листа около 9 м2.

Преимущества опалубки из профлиста

Как известно, опалубка перекрытия формирует нижнюю поверхность будущего монолитного перекрытия. В случае с профлистом, перекрытие получает ребра жесткости, что обеспечивает дополнительную жесткость всей конструкции здания. К тому же, профилированный лист сам по себе имеет не маленький запас прочности, что суммируется с прочностью самого перекрытия и позволяет снизить внутреннее армирование.

Фактически, профнастил выполняет функцию и балки опалубки БДК и палубы опалубки перекрытия. Т.е. использование балок в данном случае не обязательно. К тому же, ввиду значительно большей жесткости конструкции, плотность необходимых стоек опалубки можно значительно снизить.

А теперь фактические плюсы:

  • Легкость резки под необходимые размеры
  • Снижается количество стоек (подпорок) опалубки на 1 м2
  • Быстрый монтаж всей опалубки
  • Низкий уровень восприимчивости в влаге, грибкам и т.д.
  • Значительный уровень прочности
  • Низкая стоимость

Не забывайте о том, что прочность любой монолитной конструкции начинается с правильных инженерных расчетов, которые учитывают не только эксплуатационные нагрузки в будущем здании, но и нагрузки на этапе строительства.

Альтернативой опалубки перекрытий из профнастила может быть аренда опалубки перекрытий по традиционной схеме. Вы получаете весь необходимый перечень комплектующих классической опалубки на стойках или же объемной опалубки, по ценам значительно ниже покупки нового опалубочного оборудования. К тому же, в нашей компании Вас ждет полная комплектация Вашей стройплощадки всем необходим оборудованием и комплектующими.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
