Анкеровка плит перекрытия минусы

Анкеровка плит перекрытия минусы

Заказчику передается план анкеровки плит перекрытий с разрешением до 4000 х 3000 пикселей.

СП 70.13330.2012 «СНиП 3.03.01-87. Несущие и ограждающие п.п.6,1,2 6.1.2
Монтаж конструкций каждого вышележащего этажа (яруса) многоэтажного здания следует производить после проектного закрепления всех монтажных элементов и достижения бетоном (раствором) прочности замоноличенных стыков несущих конструкций, указанной в ППР.

Пособие по проектированию жилых зданий.
Вып. 3 (к СНиП 2.08.01-85)
При одностороннем опирании плит перекрытий на стены в случае недостаточной длины анкеровки верхней сетки рекомендуется предусматривать приварку к ней поперечных анкерующих стержней.

ГОССТРОЙ СССР (ЦНИИОМТП)
Рекомендации по транспортированию и монтажу многопустотных плит перекрытий с беспетлевыми строповочными узлами
Москва 1988
1.5. В соответствии с действующими нормами анкеровка плит перекрытий производите путем закрепления анкерных стержней к монтажным петлям.
В случае применения беспетлевых строповочных узлов в виде щелей анкеровка плит перекрытий в кладке наружных и внутренних стен должна производиться путем установки анкерных стержней диаметром 12 мм с отгибами в щели с последующим замоноличиванием их в каналах плит раствором марки 100 (рис. 2).

Рис. 2. Установка анкеров плит перекрытий со строповочными узлами в виде щелей в кладке наружных (а) и внутренних (б) стен:
1 — наружная стена; 2 — цементный раствор; 3 — анкер Ø 10А1 (длина принимается по проекту); 4 — плита перекрытия со строповочными узлами; 5 — поперечная арматура Ø 10А1; 6 — внутренняя стена; 7 — сварной шов

СНиП II-22-81* Каменные и армокаменные конструкции
АНКЕРОВКА СТЕН И СТОЛБОВ

6.35. Каменные стены и столбы должны крепиться к перекрытиям и покрытиям анкерами сечением не менее 0,5 см2.
6.36. Расстояние между анкерами балок, прогонов или ферм, а также перекрытий из сборных настилов или панелей, опирающихся на стены, должно быть не более 6 м. При увеличении расстояния между фермами до 12 м следует предусматривать дополнительные анкеры, соединяющие стены с покрытием. Концы балок, укладываемые на прогоны, внутренние стены или столбы, должны быть заанкерены и при двухстороннем опирании соединены между собой.
6.37. Самонесущие стены в каркасных зданиях должны быть соединены с колоннами гибкими связями, допускающими возможность независимых вертикальных деформаций стен и колонн. Связи, устанавливаемые по высоте колонн, должны обеспечивать устойчивость стен, а также передачу действующей на них ветровой нагрузки на колонны каркаса.
6.38. Расчет анкеров должен производиться:
а) при расстоянии между анкерами более 3 м;
б) при несимметричном изменении толщины столба или стены;
в) для простенков при общей величине нормальной силы N более 1000 кН (100 т).
Расчетное усилие в анкере определяется по формуле
Ns = + 0,01N, (50)
где М — изгибающий момент от расчетных нагрузок в уровне перекрытия или покрытия (см. п. 6.10) в местах опирания их на стену на ширине, равной расстоянию между анкерами (рис. 12);
Н — высота этажа;
N — расчетная нормальная сила в уровне расположения анкера на ширине, равной расстоянию между анкерами.
Примечание. Указания настоящего пункта не распространяются на стены из виброкирпичных панелей.
6.39. Если толщина стен или перегородок назначена с учетом опирания по контуру, необходимо предусматривать их крепление к примыкающим боковым конструкциям и к верхнему перекрытию.

Пособие по проектированию жилых зданий. Вып. 3. (к СНиП 2.08.01-85) ПЕРЕКРЫТИЯ

Пособие по проектированию жилых зданий.

6.1. Междуэтажные перекрытия жилых зданий состоят из несущей части и пола. Перекрытия над шумными нежилыми помещениями, расположенными в жилом здании (магазинами, столовыми, предприятиями бытового обслуживания и т. п.), рекомендуется проектировать с двойным перекрытием (самонесущая железобетонная плита потолка, не связанная непосредственно с плитой несущей части перекрытия). При наличии технического этажа между жилой частью дома и встроенными шумными помещениями самонесущий потолок не требуется. Звукоизоляцию перекрытий от воздушного и ударного шума следует проверять по СНиП II-12-77.

6.2. Перекрытия над техническим подпольем и проездами следует проектировать утепленными. Требуемое сопротивление теплопередаче над подпольем рекомендуется определять из условия обеспечения 50 % (за 1 ч.) воздухообмена в подполье, с использованием уровня воздушно-теплового баланса. При этом необходимо учитывать влияние ограждающих конструкций и теплоотдачи размещенных в подполье трубопроводов отопления и горячего водоснабжения.

6.3. Полы жилых зданий классифицируются по видам покрытий (паркетные, линолеумные, дощатые, плитные) и по типам конструкций (однослойные, слоистые, раздельные беспустотные и раздельные с пустотами — по лагам).

6.4. Однослойный пол укладывается непосредственно на плиты перекрытий или на выравнивающий слой, устроенный по плитам перекрытий.

В качестве покрытия однослойного пола во всех помещениях квартиры, кроме санитарно-технических узлов, рекомендуется применять линолеум на теплозвукоизоляционной подоснове по ГОСТ 18108—80, или ему подобные материалы, отвечающие требованиям действующих ТУ. Материалы для покрытия полов должны иметь биостойкую, незагнивающую подоснову.

В помещениях санитарно-технических узлов, а также в вестибюлях, внеквартирных коридорах, лестничных клетках, лифтовых холлах и т. д. рекомендуется устраивать полы из керамических (метлахских) плиток. В санитарно-технических узлах допускается полы выполнять из линолеума на резиновой основе.

Однослойный пол рекомендуется применять в междуэтажных перекрытиях, несущая часть которых обеспечивает индекс изоляции воздушного шума не менее 51 дБ. При расчете звукоизоляции перекрытия с однослойным полом необходимо учитывать снижение звукоизоляции вследствие резонансных колебаний пола и косвенной передачи шума смежными конструкциями.

6.5. Слоистый пол состоит из твердого покрытия пола и звукоизоляционного слоя.

В качестве покрытия пола рекомендуется применять штучный паркет (ГОСТ 862.1—85) и паркетные щиты (ГОСТ 862.4—77 и ТУ 13-767—84). В качестве звукоизоляционного слоя рекомендуется применять древесно-волокнистые плиты марок 4, 12 и 20 (ГОСТ 4598—86). В случае покрытия пола из штучного паркета рекомендуется предусматривать дополнительный распределительный слой из древесно-волокнистых плит марки ПТ-100 (ГОСТ 4598—86). Требуемая толщина звукоизоляционного слоя определяется расчетом или на основании результатов натурных измерений звукоизоляции.

Слоистый пол рекомендуется применять в междуэтажных перекрытиях, несущая часть которых обеспечивает индекс изоляции воздушного шума не менее 50 дБ, а также в перекрытиях над более холодными помещениями, когда требуется дополнительное утепление перекрытий.

6.6. Раздельный беспустотный пол состоит из покрытия, жесткого основания и звукоизоляционного слоя.

В качестве покрытия раздельного беспустотного пола рекомендуется применять все виды линолеума (см. п. 6.4), плитки ПВХ и другие аналогичные материалы. Допускается также применить штучный паркет (ГОСТ 862.4—87) и сверхтвердые древесно-волокнистые плиты (ГОСТ 4598—86). Жесткое основание рекомендуется выполнять в виде монолитной стяжки толщиной 40 мм из легких бетонов на пористых заполнителях или поризованных и фосфогипсовом вяжущем класса не менее В10 и марки по плотности не более D 1200. При покрытии из паркета стяжка может выполняться из мелкозернистого тяжелого бетона. При плитах перекрытия размером на комнату стяжку рекомендуется выполнять в заводских условиях в составе комплексной плиты перекрытия. При устройстве стяжки из бетонов на пористых заполнителях в построечных условиях рекомендуется предусматривать шлифование верхней поверхности стяжки. Выравнивание такой стяжки цементным раствором не допускается.

Между монолитной стяжкой и звукоизоляционным слоем рекомендуется располагать слои водонепроницаемой бумаги или другого подобного материала с перехлестыванием в стыках.

Сборные стяжки основания пола рекомендуется выполнять из бетона на пористых заполнителях класса не ниже В12,5 или гипсоцементно-пуццоланового бетона класса не ниже В5.

Покрытие пола из обычного (нетеплого) линолеума (ГОСТ 7251—77, ГОСТ 14632—79, ГОСТ 16914—71), плиток ПВХ (ГОСТ 16475—81), сверхтвердых древесно-волокнистых плит (ГОСТ 4598—86) рекомендуется укладывать на стяжку из бетона на пористых заполнителях с маркой по плотности не более D1200 или стяжку из гипсоцементно-пуццоланового бетона с маркой по плотности не более D 1300.

В качестве звукоизоляционного слоя раздельных беспустотных полов рекомендуется применять: плиты теплоизоляционные из минеральной ваты на синтетическом связующем (ГОСТ 16297—80), полужесткие марки 125, жесткие марки 150, толщиной 35 — 60 мм (ГОСТ 9573—82), плиты древесно-волокнистые мягкие марки 4 плотностью не более 250 кг/м 3 , толщиной 20 ¸ 40 мм (ГОСТ 4598—86), плиты фибролитовые на портландцементе марки 300 толщиной 50 мм (ГОСТ 8928—81), песок прокаленный, керамзит предельной крупности 20 мм и другие подобные материалы, толщина слоя которых устанавливается на основании результатов исследования звукоизоляции в натурных условиях.

6.7. Раздельный пол с пустотами состоит из покрытия пола, лаг и звукоизоляционных прокладок под лаги.

В качестве покрытия раздельного пола с пустотами рекомендуется применять паркетные доски и щиты деревянные однослойные (ТУ 13-767—84). Допускается также применять шпунтованные доски (ГОСТ 8242—75), а также сверхтвердые древесно-волокнистые плиты по сплошному настилу из нешпунтованных и нестроганных досок толщиной 22 мм из низкосортной древесины и деловых короткомерных отходов лесопиления и деревообработки или из древесностружечных плит толщиной не менее 19 мм марки П-3 (ГОСТ 10632—77*).

Лаги рекомендуется выполнять из прямоугольных деревянных брусков сечением 40 ´ 80 мм или клиновидных высотой 40 мм, шириной поверху — 70 и понизу — 26мм. Расстояние между осями лаг назначается в зависимости от конструкции пола: при толщине основания 19 ¸ 22 мм расстояние между осями лаг не должно превышать 400 мм, а в других случаях — 500 мм.

В качестве звукоизоляционных прокладок под лаги рекомендуется применять плитные материалы, используемые для устройства звукоизоляционного слоя раздельных беспустотных полов (см. п. 6.6).

6.8. Слоистый пол с покрытием из паркета, деревянный пол по лагам и бетонное основание раздельного пола рекомендуется отделять по контуру от стен и других конструкций зазором шириной 10 — 30 мм, заполняемым звукоизоляционным материалом и перекрываемым плинтусом или галтелью.

6.9. Раздельный пол рекомендуется применять при выполнении несущей части перекрытия из сплошных и многопустотных панелей, для которых индекс изоляции от воздушного звука менее 50 дБ.

6.10. Полы подвалов и технических подполий рекомендуется располагать выше уровня грунтовых вод. Если такое решение невыполнимо, в проекте рекомендуется предусматривать меры по водопонижению за счет дренажей и др. Применение противонапорных конструкций допускается лишь при невозможности водопонижения. При этом наружные стены подземной части и железобетонная плита пола подвала должны иметь сплошную гидроизоляцию со стороны грунта и рассчитываться на дополнительные усилия от гидростатического давления.

6.11. Сборные плиты междуэтажных перекрытий рекомендуется проектировать сплошного сечения (однослойными или трехслойными) или с пустотами.

Однослойные сборные плиты сплошного сечения рекомендуется проектировать из тяжелого или легкого бетона классов не ниже В12,5. При полах раздельного типа и слоистых толщину плит рекомендуется принимать не менее 10 см. При однослойных полах минимальная толщина плит определяется требованиями изоляции воздушного шума.

Плиты размером на комнату при опирании по контуру, двум длинным и одной короткой или только двум длинным сторонам рекомендуется армировать сварными сетками, расположенными в нижней (растянутой) зоне плиты. Арматурные стержни, расположенные вдоль короткого пролета плиты, рекомендуется частично не доводить до опор в соответствии с изменением изгибающих моментов вдоль пролета плиты. В случае, если до опор не доводится половина стержней, разреженное армирование принимается на участках шириной с каждой стороны плиты не более а = 0,14 l — 20 d , где l — длина короткого пролета плиты, d — диаметр стержней.

Для сборных однослойных плит, длина которых 6 м и более, при опирании по двум коротким сторонам или двум коротким и одной длинной рекомендуется предусматривать предварительно напряженное армирование вдоль длинной стороны плиты. В плитах, работающих на изгиб из плоскости в двух направлениях, кроме предварительно напряженной арматуры рекомендуется устанавливать поперечную арматуру в виде сварных сеток.

Плиты, опертые по двум коротким и одной длинной сторонам, допускается проектировать без предварительно напряженного армирования.

Трехслойные сборные плиты перекрытий рекомендуется проектировать сборными. Верхний и нижний слои выполняются из тяжелого бетона класса на нижнее В15, средний слой — из крупнопористого бетона (например, керамзитобетона) класса не ниже В3,5. Опорные зоны трехслойных плит перекрытий следует выполнять из тяжелого бетона на всю толщину плиты.

Многопустотные сборные плиты перекрытий рекомендуется проектировать из тяжелого или легкого бетона класса не ниже В15.

Читать еще:  Проем под лестницу

Пустоты в плитах можно располагать поперек или вдоль опор в зависимости от схемы опирания на стены и прочности плит по сечениям вдоль пустот и по межпустотным ребрам.

При платформенном стыке многопустотных плит перекрытий со стенами рекомендуется предусматривать конструктивно-технологические меры повышения прочности опорных сечений.

6.12. Для перекрытий из сборных плит рекомендуется учитывать их совместную работу на изгиб из плоскости, обеспечиваемую бетонными шпоночными соединениями и арматурными связями. При учете совместной работы плит проектную толщину зазора, через который замоноличивается стык, рекомендуется принимать не менее 40 мм.

6.13. При армировании сборных плит сварными сетками рекомендуется преимущественно применять стержневую арматуру диаметром 6 — 14 мм класса A- III и арматурную проволоку диаметром 3 — 4 мм класса Bp- I. Из условия минимальной стоимости и расхода арматуры рекомендуется в сварных сетках шаги продольных и поперечных стержней назначать согласно табл. 10.

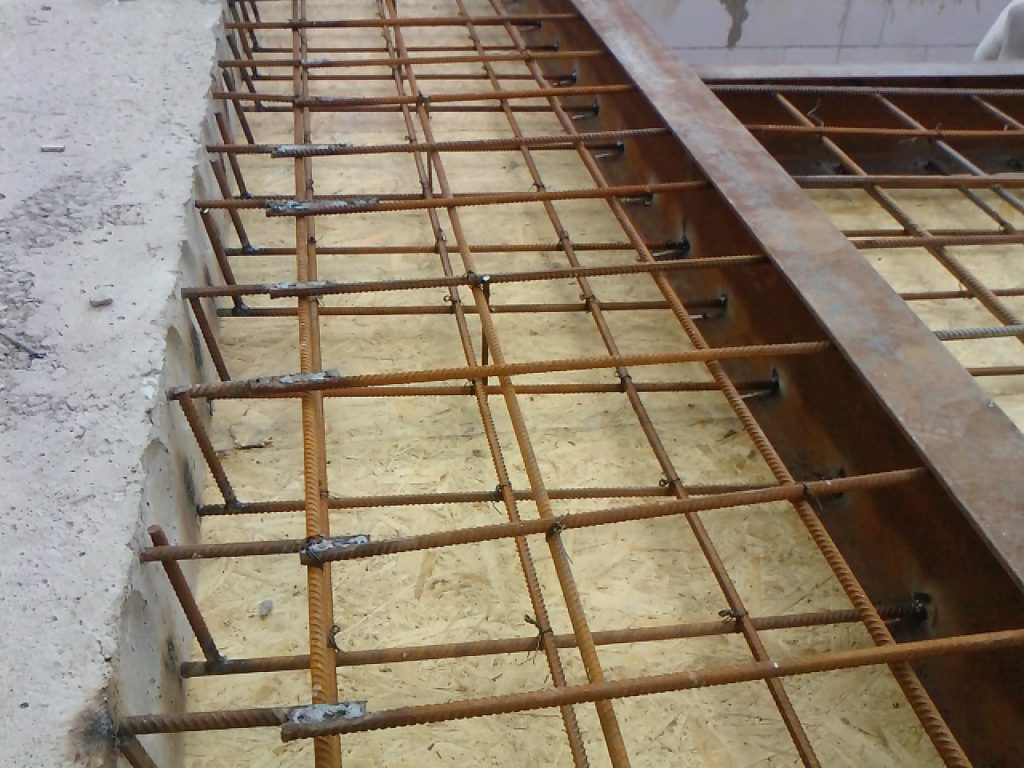

Анкеровка арматуры

Анкеровка это технологические операции по закреплению анкерных элементов в теле строительных конструкций для фиксации отдельных конструктивов и придания им необходимой жёсткости. Анкера представляют собой стальной или композитный элемент, закладываемый в основную конструкцию. Этот процесс регламентируется положениями строительных норм и правил.

Анкеровка арматуры

Заанкерование в арматурных каркасах выполняется для восприятия стержнями действующих на них усилий методами устройства на их концах анкеров различных конструкций или заведением арматуры за пределы расчётных сечений на длину, обеспечивающую включение стержней в совместную работу. В зонах фиксации обеспечивается надёжность закрепления в бетоне растянутых арматурных прутов или передача на бетон усилий от элементов работающих на сжатие. Необходимые расчёты выполняются на стадии проектных разработок конструктивов.

Анкеровка арматуры в бетоне осуществляется следующими основными способами или их сочетанием:

  • с использованием прямых концов стержней (недопустимо для гладкой арматурной стали);
  • устройством загибов в виде крюков или петель на конце прутов, а также отгибов (лапки сгибаются только при применении периодического профиля). Такой способ не рекомендован в сжатых зонах. Минимальные диаметры загибов или отгибов должны гарантированно обеспечивать невозможность раскалывание или разрушение бетона в местах загибов и внутри них. Радиус дуги должен быть в свету ≥ 10-ти диаметров прутов с закреплением на отогнутых участках хомутов, предохраняющих элементы от разгибания;
  • приварка поперечных коротышей;
  • закрепление по концам прутов различных анкерных приспособлений (высаженных головок, пластин, гаек, шайб, уголков и других элементов).

Длина анкеровки арматуры ≥ 15-ти диаметров стержней и не менее 20-ти см., с достаточной толщиной защитного бетонного слоя, предохраняющего их от коррозии.

Стыкование ненапрягаемой арматуры ≤ 36-ти мм в растянутых зонах допускается внахлёст вязкой или сваркой прутков. Стыки должны располагаться в разбежку в местах действия минимальных крутящих и изгибающих моментов. Длина перехлёста, в основном выполняемого стержнями A-III, зависит от их диаметров. В строительных нормах представлены специальные таблицы, так для 10-ти мм прутков перехлёст должен составлять 30-ть см, а 25-ти — 76-ть см.

Расчёт необходимой длины анкеровки должен учитывать:

  • способ исполнения;
  • профиль, диаметр и класс арматуры;
  • наличие поперечных элементов;
  • расположение прутов в сечении;
  • напряжённое состояние бетона в зоне анкеровки и его прочностные характеристики.

При приваривании анкеров обязательно учитывается способ и условия проведения сварочных работ и показатели арматурной стали по свариваемости.

Напрягаемая арматура с периодическим профилем и стальные канаты, при выполнении натяжения на упоры и достаточных прочностных характеристик бетонов, могут располагаться в конструкции без использования анкеров, а пучки из гладкой высокопрочной проволоки обязательно закрепляются в бетоне специальной анкеровкой.

При натяжении на бетон важно обеспечение хорошей передаче на него на напряжений с арматуры. Под анкерными устройствами устанавливаются стальные пластины для обеспечения равного восприятия бетоном усилий с арматуры. Торцы конструкций усиливаются постановкой дополнительных сварных сеток, хомутов и спиралей.

Арматурные пучки натягиваются до заданных напряжений упором домкратов в торцы элементов, после чего пучки проволоки заклиниваются коническими трубками в стальных колодках при помощи специального, выдвигаемого из домкратов, поршня.

Более мощные арматурные пучки закрепляются анкерами стаканного типа. Захватывая тело анкера, домкрат оттягивает его с упором на бетон и созданием зазора от торца конструкции, в который устанавливаются шайбы с продольными прорезями. Таким образом осуществляется фиксация арматурных пучков в состоянии заданного напряжения.

Анкеровка плит перекрытия

Фиксация положения элементов перекрытий для предотвращения их смещений обязательна для выполнения в любых постройках независимо от их этажности и назначения. Работа обязательно выполняется на каждом перекрытии. Принципиальная схема анкеровки представлена в проекте здания в разделах ППР. Крепление плит между собой и наружными стенами зданий осуществляется при помощи 8-ми или 12-ти мм стержней периодического профиля, скоб или стальных пластин. Хорошо себя зарекомендовала стеклопластиковая арматура неподверженная коррозии.

Примерный состав выполнения работ:

  • анкерные петли закладываются в конструкцию несущих стен с 50-ти см заходом на плиты. По длине каждой торцевой панели достаточно 2-х креплений, а по ширине одного;
  • при стыковке плит по их коротким сторонам, фиксация выполняется по диагонали к рабочей арматуре в рабочих отверстиях. При отсутствии таких отверстий используются специальные крепления Г- или П-образных форм;
  • скрепления плит между собой выполняется путём соединения строповочных петель (при их отсутствии, заложенных в монтажные отверстия анкерных приспособлений) арматурными стержнями с загнутыми концами и фиксацией с помощью сварки минимум в 3-х точках;
  • замоноличивание монтажных отверстий и швов между плитами бетоном В15 на щебне мелких фракций или цементно-песчаным раствором. Петли загибаются и также укрываются цементным раствором.

Анкеровку плит перекрытия регламентирует СНиП.

Стандартная схема анкеровки пустотных плит перекрытия:

При монтаже плит с зазорами ≥ 10-ти см в швы необходимо закладывать арматурные каркасы с нижней рабочей арматурой, швы шириной до 5-ти см не армируются.

Фиксация может выполняться в виде устроенных по несущим стенам монолитных армопоясов, верх которых совпадает с верхом плит. Чаще всего применяется в стенах из лёгких бетонных блоков. Традиционно анкеровка плит перекрытия в кирпичном доме выполняется по описанной выше технологии. Важное условие: плиты должны опираться на тычковый край кирпичной кладки.

Грамотное выполнение работ значительно увеличивает пространственную жёсткость зданий.

Разновидности применяемых анкерных изделий

В зависимости от вида построек, несущих элементов, места установки и предназначения различаются анкерные изделия следующих типов:

  1. Клинового, состоящие из болтов с втулками распорного типа и конусовидными шляпками. Установка осуществляется в материалы с плотной структурой (полнотелый кирпич, бетон или естественный камень, железобетон). Фиксация происходит в результате заклинивания втулки в несущих стенах и трения об стенки отверстия. Частота применения обусловлена простотой и скоростью установки. Главный недостаток — только одноразовое использование.
  2. Втулочного, принцип действия аналогичен клиновым. Основной минус — необходимость сверления больших отверстий для соединения конструктивов.
  3. Забивного, в которых втулки на одном конце надрезаны. При ударах по элементу происходит клиновидное распирание втулки. Прочность соединения обеспечивается трением об отверстие и внутренним упором. Достоинство заключается в оперативности монтажа и устойчивости к воздействиям механического характера. Необходима высокая точность зазоров для надёжного соединения.
  4. Химического действия. Склеивание конструкций производится закачкой клеевых составов в каналы крепежа. Плюс — простота установки, а минус — высокая стоимость.
  5. Отдельный тип — анкера специального назначения. Различают следующие подвиды:
    • рамный — для закрепления окон и дверей;
    • потолочный — подвес различных конструкций
    • фундаментный, для фиксации фундаментных элементов;
    • анкера Моли — используемые внутри полых конструкций или слабонесущей способностью (пустотелый кирпич, гипсокартон, ДСП).

Анкеровка кирпичной кладки

Использование анкеров необходимо для крепления козырьков, навесных фасадов, ограждающих конструкций и поддержки других тяжёлых конструкций, включая мебель.

По способам крепления к кирпичным стенкам различают следующие виды анкеров:

  • крепление болтом с гайкой на конце. Обеспечивает тесное соединение со стеной и надёжную фиксацию тяжёлых элементов. Чаще всего это навесы, ограждения и различные металлические конструкции
  • болты с двухсторонними гайками. Обеспечивают надёжную фиксацию на кирпичных стенах громоздких тяжёлых толстостенных металлоконструкций;
  • крепёж с небольшими колечками на конце для подвески к кирпичной кладке различных больших и тяжёлых элементов;
  • анкера из латунных сплавов, при небольшой прочности по сравнению со стальными, обладают высокой устойчивостью к негативным химическим воздействиям и неподверженностью коррозии.

Анкерами соединяются двухслойные кирпичные стены. Ограждающая и несущая части могут соединяться гибкими связями. Стержневые анкера используются сечением до 8-ми мм, материал — нержавеющая сталь или композит.

Детали могут быть забивными или закладными. Первые забиваются в закреплённые в стенах небольшие дюбеля, а вторые закладываются горизонтально в кирпичную кладку в процессе её возведения.

Для всех разновидностей анкеров отверстия сверлятся только в кирпиче и строго под прямыми углами. Сверление не рекомендуется выполнять при помощи перфораторов, лучше использовать электрические дрели. Недопустимо размещение крепежа в межкладочных швах, так как надёжной фиксации получить будет невозможно.

Анкеровка фундаментными болтами

Такое название присвоено различным формам стержням с резьбой, выполняющим самые различные функции.

  1. Стальной стержень сечением 16…48 мм, при длине от 50-ти см до 2,5 и более метров, с загибом внизу под прямым углом или приваренной пластиной. В верхней части нарезана метрическая резьба для навинчивания 2-х гаек с шайбами.
  2. Прямой болт с нарезанной с обоих концов резьбой. В комплект входит анкерная стальная плита с центральным отверстием, квадратные стальные шайбы и гайки. Может укладываться в устроенных колодцах.
  3. Крепёж в виде составных стержней, соединяемых длинными втулками с нарезанной внутренней резьбой.
  4. Гладкие стальные стержни с нарезанной резьбой в верхней части.
  5. Стержневые изделия с верхней резьбой и утолщением внизу. Фиксация осуществляется при использовании разжимной цанги и конической втулки. Такой крепёж отличается возможностью установки в готовые фундаменты.

При помощи анкерных фундаментных болтов выполняется крепление к фундаментной конструкции различных ростверковых конструктивов, нижних венцов деревянных зданий, связки с фундаментов наружных стен, колонн, различного оборудования и станков. Также часто при помощи их производится усиление оснований инженерных сооружений путём крепления стальных профильных деталей (двутавров или швеллера).

Плиты перекрытия

Подвальное помещение, этажи, кровля – все перечисленные части здания нуждаются в перекрытиях. А из какого материала получаются наилучшие перекрытия? Конечно же, из железобетона. Помимо него, есть и другой отличный метод перекрытия построек, который называется монолитное литье, но для его реализации требуется прочная опалубка, покупка которой или взятие в аренду обойдется в немалую сумму. В данном разделе мы рассмотрим различные типы плит перекрытия для домов из газобетона и методы их укладки.

Плиты перекрытия делятся на 2 главных типа – полнотелые и пустотные. Каждая из данных разновидностей подходит для конкретного типа строений. Но, как и со множеством иных стройматериалов, максимально востребованы пустотные плиты из железобетона, так как они отличаются универсальностью и совместимостью с большинством строительных конструкций. Это же касается и малоэтажных жилых домов из газобетона, строительство которых вы можете заказать в нашей компании. Рассмотрим все по порядку.

Полнотелые плиты

Всего выделяют 3 разновидности подобных плит: безбалочные, кессонные и ребристые.

Безбалочные

Безбалочные являются ровными монолитными плитами, которые при домостроительстве устанавливают с опорой как на стенки, так и на колонны. Данная разновидность полнотелых изделий из железобетона идеально подходит для создания перекрытий в жилых строениях. Отсутствие шероховатостей в их текстуре позволяет обойтись без монтажа подвесных или натяжных потолочных систем, в результате достаточно самой простой обработки плиточной поверхности – шпаклевки и окрашивания.

Кессонные

Кессонные изделия выглядят как сеть, составленная из аналогичных по размерам балок, зазоры между которыми наполняются бетонным слоем небольшой толщины. Данная разновидность перекрытий не употребляется ни в городском домостроительстве, ни при возведении коттеджей. Такие плиты, как и ребристые, применяют в основном при строительстве индустриальных комплексов и строений – заводов, фабрик и т.д. Кессонные плиты рассчитаны на серьезную нагрузку и превосходно с ней справляются.

Ребристые

Ребристые плиты, в сущности, являются набором перекрещивающихся друг с другом балок, пустые зазоры между которыми наполняются бетонным раствором. Эта разновидность плит тоже рассчитана на повышенные нагрузки, поэтому, как правило, их употребляют при возведении индустриальных зданий и комплексов, а также торговых центров и площадок, предназначенных для размещения тяжелой техники и оборудования. В городском и частном домостроительстве подобные плиты применения не находят, что обуславливается отсутствием целесообразности и их дороговизной.

Читать еще:  Самостоятельное формирование монолитного участка между плитами перекрытия

Все полнотелые плиты на практике почти не имеют ограничений на габариты, поскольку их производство осуществляется прямо на строящемся объекте. В процессе монтируется горизонтальная опалубка, кладется каркас из арматуры, и в завершение все покрывается бетонным слоем, при этом бетонирование ведется без перерывов. Это единственный способ получения монолитного перекрытия.

Пустотная плита

Пустотные изделия бывают многих типов, также они могут иметь разные параметры – геометрию, радиус отверстий и габариты. Учитывая данные параметры, все пустотные изделия можно поделить на 15 разновидностей, притом каждая из них маркируется определенным образом.

1) 1-ПК – изделие с округлыми пустотами. Его предназначением является монтаж сверху стен с двухсторонней опорой.

2) 1-ПКТ – изделие из железобетона с округлыми пустотами, чей диаметр равен 15,9 см, а толщина изделия 22 см. Монтируется с трехсторонней опорой.

3) 1-ПКК – кругло-пустотное изделие из железобетона. Пустотный диаметр равен 15,9 см при толщине изделия 22 см. Назначением изделия является монтаж на стены с четырехсторонней опорой.

4) 2-ПК – кругло-пустотное изделие толщиной 22 см и размером отверстий 14 см. Кладется по принципу двухсторонней опоры.

5) 2-ПКТ – изделие толщиной 22 см с отверстиями размером 14 см. Назначением является монтаж на стены с трехсторонней опорой.

6) 2-ПКК – изделие из железобетона толщиной 22 см и пустотным диаметром 14 см. Кладется по принципу четырехсторонней опоры.

7) 3-ПК – кругло-пустотное изделие толщиной 22 см и размером отверстий 12,7 см. Кладется по принципу двусторонней опоры на торцы.

8) 3-ПКТ – изделие из железобетона толщиной 22 см и размером отверстий 12,7 см. Монтируется с трехсторонней опорой на 2 торца и 1 удлиненную сторону.

9) 3-ПКК – изделие кругло-пустотное, с размером отверстий 12,7 см. При толщине в 22 см таким изделиям необходим монтаж с четырехсторонней опорой.

10) 4-ПК – кругло-пустотное изделие из железобетона с размером отверстий 15,9см. Благодаря толщине перекрытий в 26 см их можно монтировать по принципу двусторонней опоры на торцы.

11) 5-ПК – кругло-пустотное изделие толщиной 26 см и размером пустот 18 см. При его монтаже используется двусторонняя опора на торцы.

12) 6-ПК – изделие, имеющее округлые пустоты размером 20,3 см. Толщина перекрытия равна 30см, его монтаж проводится с двусторонней опорой на торцы.

13) 7-ПК – перекрытие толщиной 16 см и размером отверстий 11,4 см. Подходит для монтажа с двусторонней опорой на торцы.

14) ПГ – изделие овально-пустотное из железобетона. Такие изделия выпускаются с толщиной в 26см, их назначением является монтаж на стеновые конструкции с двусторонней опорой на торцы.

15) ПБ – округло-пустотное изделие из железобетона, производимое по технологии беспрерывного формования. Его можно нарезать под любые необходимые габариты. Данная разновидность перекрытий обладает толщиной 26 см, размером отверстий 15,9 см, а его назначением является монтаж на стенки с двусторонней опорой на торцы. Габариты всех перечисленных пустотных изделий подлежат унификации, их длина бывает либо 6, либо 12 метров, а ширина – 1 м, 1,2 м и 1,8 м.

Как монтировать плиты

В сущности, если абстрагироваться от габаритов и тяжести, укладка данных изделий проводится без видимых затруднений. Правильная установка плит из бетона требует соблюдения 2-х условий:

1. Выровненная поверхность опоры. Нельзя допускать наличия серьезных перепадов по высоте, даже 40 мм – существенная разница.

2. Опорные элементы, предназначенные для установки плит, должны быть жесткими и достаточно прочными. Если стеновые конструкции постройки кирпичные, либо изготовлены из газобетона, то потребуется сделать пояс из армированного бетона.

Помимо этого, на качественность установки перекрытий оказывают влияние и такие параметры, как:

  • площадь плиточной опоры (она обязана быть минимум 12 см на каждой стенке, служащей опорой для изделия);
  • бетонный раствор, закладывающийся под перекрытия, обязан быть полусухим;
  • плиты должны обвязываться друг с другом и со стенками, на которые они устанавливаются.

Процедура анкеровки исполняется сварочным методом – плиты присоединяются друг к другу при помощи округлого прута сечением 1,2 см.

Подытоживая, стоит упомянуть еще один важный этап – заделка пустот. Если не принимать его во внимание, нельзя установить перекрытия на должном уровне качества и с гарантией долговечности. Все плиточные торцы, имеющие открытые части (снаружи и внутри строения), в первую очередь необходимо наполнить минеральным утепляющим материалом, а затем запечатать бетоном. Данная процедура позволит не допустить вымерзания перекрытий в холодное время года.

Основные типы перекрытий

Деревянное перекрытие с шумоизоляцией.
Цена от 1900 руб./кв.м. (под ключ: работа+материал)

Устройство перекрытия:

  • Балки 250*100мм через 0,6м
  • ОСБ плита для укладки шумоизоляции
  • Шумоизоляция 30-75 кг/куб.м. шириной 200мм
  • Шпунтованная чистовая доска 36мм
  • Покрытие деревянных элементов огне-биозащитой

Достоинства:

  • Деревянное перекрытие достаточно просто монтируется
  • Облегчая нагрузку, снижает стоимость фундамента
  • Деревянное перекрытие нее требует специальной строительной техники
  • Экологически — чистый материал

Недостатки:

  • Меньшая шумоизоляция по сравнению с монолитным перекрытием
  • Деревянное перекрытие требует дополнительного покрытия огне — биозащитой
  • Меньший срок службы, по сравнению с монолитом

Соотношение величин ширины пролёта, расстояний между балками и размеров сечения балок

Перекрытие плитами перекрытия.
Цена от 2100 руб./кв.м. (под ключ: работа+материал)

Устройство перекрытия:

  • Плиты перекрытия 220мм пустотелые
  • Анкерирование согласно семы анкеровки
  • Заделка торцевых пустот у плит перекрытия
  • Заделка отверстий в районе петель

Достоинства:

  • Плиты перекрытия быстро монтируются
  • У плит перекрытия большой запас по прочности в отличии от деревянного
  • Высокая шумоизоляция

Недостатки:

  • Требуется строительная техника (подъёмный кран, длинномер) и подъездные пути
  • У плит перекрытия чуть большая стоимость по сравнению с деревянным перекрытием

Монолитное перекрытие.
Цена от 2500 руб./кв.м. (под ключ: работа+материал)

Устройство перекрытия:

  • Монолитное перекрытие 150-250мм
  • Армирование согласно проекта перекрытия в 2 ряда
  • После набора прочности съёмная опалубка снимается

Достоинства:

  • Перекрываются участки любой формы
  • Проектируются под любой пролёт
  • У монолитного перекрытия большой запас по прочности
  • Высокая шумоизоляция

Недостатки:

  • Для монтажа монолитного перекрытия требуется строительная техника (автобетоносмесители, бетононасос) и подъездные пути
  • Чуть большая стоимость по сравнению с плитным перекрытием.

Анкеровка плит перекрытия минусы

Сэндвич-панели производство и продажа

  • Контакты:
  • Москва
  • Воронеж
  • Ростов-на-Дону
  • Челябинск
  • Нижний Новгород
  • Производство
  • Стеновые сэндвич-панели
  • Кровельные сэндвич-панели
  • Акустические сэндвич-панели
  • Шумозащитные экраны «ДАКАР»
  • Вентилируемые фасады
  • Панели из нержавеющей стали

  • Материалы и комплектующие
    • Фасонные и доборные элементы
    • Пенополистирол EPS
    • Пенополистирол XPS
    • Минеральная (базальтовая) вата
    • Металлы
    • Покрытия
  • Рекомендации по применению
    • Отраслевые решения по применению сэндвич-панелей
    • Звукопоглощение, звукоизоляция
  • Объекты и технические решения
    • Промышленные здания
    • Здания для АПК
    • Торгово-развлекательные комплексы
    • Логистические комплексы
    • Административные здания
    • Физкультурно-оздоровительные комплексы
  • Информация для специалистов
    • Проектировщикам и архитекторам
    • Строительным компаниям
    • Смета проекта
  • Документация, презентации
    • Сертификаты
    • Техническая документация
    • Презентации
    • Новые узлы для проектирования
  • Строительные нормы и правила
    • Нормативные документы
    • Карты районирования территории РФ по климатическим характеристикам
  • Вопрос – ответ
    • Особенности производства
    • Проектирование, расчет
    • Применение, технологии монтажа

Монтаж перекрытий кирпичных и крупноблочных зданий. Перемычки

Перекрытия. В кирпичных зданиях междуэтажные перекрытия из железобетонных плит укладывают по стенам и ригелям; в крупноблочных — по стенам.

Ригели (прогоны) (см. схему ниже, поз. а) опирают на железобетонные подушки, которые закладывают в кирпичные стены по ходу кладки. До монтажа ригелей (прогонов) выверяют нивелиром горизонтальность опорных подушек. Разница в отметках верха подушек в пределах секции здания должна быть не более 10 мм.

Ригели стропят за две петли, подают к месту установки и опускают на постель из раствора, разостланного на опорах. До проектного положения ригели доводят монтажными ломиками. Перемещать ригель можно только перпендикулярно продольной оси, работая лопатой ломика. В противном случае может быть нарушена устойчивость стен или столбов, на которые опирается ригель. Монтажники работают с инвентарных подмостей. После выверки горизонтальности (по уровню и визированием на ранее установленные ригели) и вертикальности (по отвесу) ригель крепят к ранее установленным конструкциям (способ крепления указывают в проекте) и затем снимают стропы.

До монтажа плит перекрытий проверяют положение верхних опорных частей кладки под конструкции перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 10 мм).
Чтобы обеспечить горизонтальность потолка, образуемого плитами перекрытия, пользуются следующими приемами.

В пределах захватки (секции) здания по периметру верха стен или прогонов с помощью нивелира или гибкого уровня наносят (на заранее закрепленные рейки) риски, соответствующие монтажному горизонту, т. е. отметке, на которой будет находиться низ конструкций перекрытий. По нивелировочным отметкам (по шнуру-причалке) укладывают выравнивающий слой раствора (стяжку), разравнивают его правилом и, после того как стяжка приобретает 50 % -ную прочность, монтируют плиты (панели) перекрытий, расстилая на опорных поверхностях слой свежего раствора толщиной 3 .. .4 см.

Другой способ заключается в том, что при нивелировании опорных поверхностей наносят отметки среднего монтажного горизонта на рейки, установленные по периметру здания через каждые 5 . 6 м. При этом исходят из того, что растворные швы должны быть наименьшей толщины. При монтаже плит натягивают шнур-причалку и по нему непосредственно под монтируемые плиты расстилают растворную постель таким образом, чтобы поверхность постели была на 2 . 3 мм выше шнура. Монтаж плит начинают от торцовых стен с инвентарных подмостей (столиков), а при укладке последующих плит монтажники находятся на ранее уложенных плитах.

Монтаж перекрытия ведут звеном из четырех человек: машинист крана, два монтажника (4-го и 3-го разрядов) и такелажник (3-го разряда). Такелажник стропит плиты четырехветвевым стропом. Два монтажника находятся на перекрытии (вначале на подмостях), располагаясь по одному у каждой опоры монтируемой плиты (см. схему ниже, поз. б). Они принимают поданную плиту, разворачивают ее и направляют при опускании в проектное положение. Небольшую рихтовку плиты монтажники делают ломиками до снятия строп.

Перемещать плиты в направлении, перпендикулярном стенам, недопустимо. Поэтому, прежде чем опустить плиту на растворную постель, необходимо точно навести ее, чтобы получить опорную площадку требуемой ширины (см. схему ниже, поз. в).


Монтаж конструкций перекрытий


Опирание и крепление плит перекрытий на стены

Монтаж конструкций перекрытий (а, б); опирание и крепление плит перекрытий на стены (в, г): а — ригелей (прогонов), б — пустотных плит перекрытия, в — кирпичные, г — блочные; 1 — наружная кирпичная стена, 2 — стальной анкер, заделываемый в стену, 3 — накладка, связывающая панели перекрытия, 4 — растворная постель, 5 — анкеровка плит на внутренней стене, 6 — наружный стеновой блок. 7 — анкеровка к наружной стене (блоку).

После укладки каждой плиты проверяют горизонтальность потолка визированием по его плоскости, а при необходимости и правилом. Если обнаружится, что плоскости смежных плит не совпадают вдоль шва, плиту поднимают краном, исправляют растворную постель и устанавливают заново.

Плиты перекрытий после выверки закрепляют анкерами, закладываемыми в кладку или привариваемыми к закладным деталям блоков, смежные плиты скрепляют анкерами за монтажные петли (см. схему выше, поз. г).

Сопряжения перекрытия со стенами заделывают вслед за монтажом перекрытия. В пустотных настилах, при опирании их на наружные стены, с целью изоляции заполняют пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120 мм. Так же заделывают тяжелым бетоном или вкладышами пустоты в плитах, опирающихся на внутренние несущие стены. Это необходимо для предохранения опорных частей плит перекрытий от разрушения давлением вышележащих конструкций.

Перемычки. Несущие перемычки, на которые непосредственно передается нагрузка от перекрытий, в кирпичных зданиях, как и прогоны, устанавливают, поднимая за монтажные петли и укладывая на подготовленную растворную постель, а не несущие (рядовые) укладывают вручную. При монтаже обеспечивают точность установки их по вертикальным отметкам, горизонтальность и размер площади опирания.

  • Рассчитайте стоимость будущего балкона. Экспресс калькулятор на сайте Студии Балконов

Анкеровка плит перекрытия минусы

Плиты позволяют решить задачу с перекрытием в кратчайшие сроки. Это пожалуй самый быстрый способ создать перекрытие со всеми достоинствами железобетона. Именно поэтому многие застройщики выбирают этот способ. Мы уже не раз говорили о преимуществах железобетонного перекрытия над перекрытием по деревянным балкам. Которое хоть и тоже быстрое, но имеет ряд недостатков.

Существует множество видов плит перекрытия . В этом посте мы не будем подробно расписывать каждый, а рассмотрим только самый популярные типы для частного домостроения ПНО и ПК .

  • ПК – это универсальные пустотные плиты, имеющие фиксированную толщину 220 мм.
  • ПНО – это облегченные пустотные плиты с толщиной 160 мм. Хорошо подходят для малоэтажного строительства.

Достоинства плит перекрытия

  • Малый вес. Пустотные плиты перекрытия имеют внутри цилиндрические полости, благодаря чему их вес намного меньше, чем у монолитного железобетонного перекрытия, обладающего такими же несущими способностями. В результате ниже нагрузка на стены и фундамент.
  • Высокая несущая способность по сравнению со сборномонолитными и с перекрытиями по деревянным балкам.
  • Большая шумоизоляция.
  • Меньшая стоимость и трудозатраты при сравнении с монолитным железобетонным перекрытием.

К минусам плитного перекрытия, можно отнести потребность в подъемном кране. А также, если в дом имеет не прямоугольные формы, что например, часто встречается в эркере, эти места придется заливать монолитным бетоном отдельно.

Установка плит перекрытия

При монтаже пустотных плит перекрытия в доме с газобетонными стенами, необходим армопояс для распределения нагрузки.

Плиты монтируются на цементопесчаный раствор толщиной 15-30 мм. Для чего достаточно приготовить обычную смесь 1 к 3. Плита не должна упираться на всю ширину стены. Длина зоны опирания не должна превышать 100-170 мм в зависимости от длины устанавливаемых плит и материала стены.

При выгрузке и складировании плит необходимо соблюдать простые правила во избежание появления трещин. Плиты необходимо укладывать с обязательным применением прокладочных деревянных реек.

Непосредственное укладывание плит друг на дружку категорически не допустимо. Первая плита укладывается на два бруса, располагаемых по краям изделия.

После укладки плит в проектное положение, осуществляется их анкеровка. Она осуществляется продольными, диагональными и поперечными связями при помощи мягкой гладкой арматуры диаметром 8-10 мм.

Далее осуществляется связь со стенами с помощью Г-образных анкеров с загибом в 40-50 см.

Железобетонные плиты перекрытия. Как укладывать

Железобетонные плиты перекрытия. Как укладывать. Самыми надежными видами перекрытия в строительстве являются железобетонные плиты перекрытия. Этот вид перекрытия между этажами дома и над подвальным помещением подходит не для всех конструкций частного дома. Здания, стены которого выполнены из дерева или щитовые дома, следует перекрывать также деревянными перекрытиями.

А вот в доме, возведенном из кирпича или пеноблоков, лучше устроить железобетонные перекрытия. Эти конструкции много-много лет прослужат без дополнительного ухода во время их эксплуатации.

Железобетонные плиты перекрытия завозятся на стройплощадку в нужном количестве согласно проекту. Проекты частных домов обычно разрабатываются таким образом, чтобы при монтаже плит избежать лишних проем, кроме, пожалуй, входа в подвальное помещение и то, если это предусмотрено в проекте.

Как укладывать железобетонные плиты перекрытия

До монтажа необходимо выполнить по поверхности фундамента армированный пояс высотой до 150 мм. В тело армопояса достаточно будет смонтировать сетку из арматуры диаметром около 12 мм, бетон применяется марки не ниже М 200.

Железобетонные плиты перекрытия должны монтироваться только на две несущие стены своими торцами. Опирание на три точки (в виде стен или перегородок) недопустимо, так как в подобном случае плита перекрытия просто сломается (треснет) и ее дальнейшая эксплуатация будет невозможна.

Монтируются плиты перекрытия на цементном растворе марки М 100, он расстилается по армопоясу слоем около 30 мм. Опирание плит на несущие стены должно быть не менее 80 мм на бетоне и 120 мм на кирпич.


Пустоты в железобетонных плитах с одного торца заделываются бетоном еще на заводах ЖБИ. Плиты этой стороной монтируются на наружные стены, отверстия в плитах закрываются для предотвращения промерзания стен в данных местах. Если пустоты в наружных стенах не закрыты, то можно самостоятельно заделать отверстия боем кирпича с цементным раствором.


При монтаже плиты перекрытия выверяются по их нижней части, швы элементов должны находиться на одном горизонте, если смотреть на конструкции снизу. Швы между плитами после их монтажа заделываются бетоном на щебне мелкой фракции или цементным раствором. При образовании пустот между перекрытиями более 50 мм, эти места следует армировать с установкой подвесной опалубки. Бетон для таких монолитных участков применяется марки М 200.


После окончания монтажа плит перекрытия их следует скрепить между собой. Этот вид работы называется анкеровкой. Этой работой нельзя пренебрегать, так как анкера придают жесткость всем смонтированным плитам.

Для анкеров применяется арматура в 10 мм. Арматура приваривается к петлям смонтированных плит и таким образом перекрытия соединяются.


Плиты, опирающиеся на наружные стены, крепятся при помощи анкеров в виде буквы Т. Одна сторона анкера приваривается к монтажной петле плиты, а вторая будет скреплена кладкой при дальнейшем возведении стен из кирпича или пеноблоков.

Для этой простой работы потребуется заказ грузоподъемной техники и звено монтажников из 3-4 человек.

Усиление плит перекрытия углеволокном

Наша компания имеет возможность предложить Вам комплекс работ по увеличению прочности плит перекрытия. Мы используем современный метод восстановления и усиления плит перекрытия: усиление плит перекрытия углеволокном на объектах заказчика в Москве и области.

Усиление плит перекрытия углеволокном выполняют квалифицированные операторы с большим опытом работ на объектах заказчика.

Усиление плит перекрытия углеволокном выполняются в соответствии с проектной документацией и соблюдением всех норм и свода правил (СП), согласно: СП 164.1325800.2014 Усиление строительных конструкций композитными материалами.

В соответствии с ГОСТ 54257

ο Выезд, осмотр, консультация и расчет усиления углеволокном в течении 24 часов.

ο Заказ услуги по усилению плит перекрытия углеволокном: +7(495)991-81-26

Меню страницы:

ο Выполнение нестандартных задач

Индивидуальный подход к каждому объекту, опыт операторов и грамотный расчет, даёт нам возможность решать нестандартные задачи заказчика.

ο Соблюдение сроков работ

Обновлённый арсенал импортного оборудования позволяет нам сократить сроки выполнения работ, подключая дополнительные инструменты в работу на объекте.

ο Доступные цены

Мы работаем по доступным ценам и предлагаем индивидуальные скидки для строительных компаний.

Усиление плит перекрытия углеволокном цена

Ниже в таблице представлены ориентировочные цены на усиление плит перекрытия углеволокном, материал: бетон, железобетон и дерево.

Если у Вас возникло желание в организации работ по усилению плит перекрытия углеволокном и вы хотите узнать цены на усиление плит перекрытия углеволокном, позвоните, пожалуйста нашим менеджерам по телефону: +7(495)991-81-26 .

Наши менеджеры быстро и качественно проконсультируем Вас и произведут расчет относительно усиления плит перекрытия углеволокном на Вашем объекте.

Стоимость усиления плит перекрытия углеволокном

В таблице представлены ориентировочные цены. Точный расчет объекта возможен только после осмотра плит и экспертизы. Звоните!

Тип конструкции усиленияСроки выполнения работСтоимость работ рублейМетоды усиления строителных конструкций углеволокном и материалы, если возможно
Балки и ригели5-7 дней7000 руб./п.мНаращивание сечения, добавление растянутой арматуры, изменение расчетной схемы
Колонны5-7 дней7000 руб./кв.мУстройство ж/б обоймы, стальной обоймы, обойма углепластиком
Проемы1-3 дня30 000 руб. штУглепластик, металл
Плиты перекрытия1-3 дня7000 руб./кв.мНаращивание сечения, добавление растянутой и сжатой арматуры, изменение расчетной схемы
Стены5-7 дней4000 руб./кв.мТоркретирование, устройство бондажей из углепластика
Фундамент10-12 дней5000 руб./кв.мИнъектирование, устройство свай
ЖБ фермы7-10 дней5000 руб./п.мНаращивание сечения, добавление растянутой арматуры, изменение расчетной схемы
  • Цены на усиление плит перекрытия углеволокном указаны ориентировочно.
  • Стоимость усиления перекрытий углеволокном рассчитывается индивидуально.
  • Цена на усиление плит углеволокном Вас приятно удивит.
  • Стоимость минимального заказа/выезда — 6000 рублей.

При больших объемах индивидуальная ценовая политика.

Требования к Заказчику:

  • Точка подключения к электросети на 220V (мощность не менее 1.5 кВт);
  • Наличие источника чистой воды на объекте;
  • Предоставление разметки на все виды работ.
Технология усиления углеволокном

Проектирование восстановления или усиления плит перекрытия улеволокном необходимо проводить на основании результатов их поверочного расчета и натурного обследования объекта.

На основании поверочного расчета необходимо установить такие параметры как: состояние плит перекрытия, прочность бетона, геометрические размеры плит, армирование и состояние плит, расположение трещин и ширина раскрытия сколов и трещин, а также действующие нагрузки на плиты перекрытия.

При проведении поверочных расчетов необходимо учесть все повреждения и дефекты плит перекрытия, которые были выявлены в процессе обследований:

  • Местные повреждения или разрушения плит перекрытия;
  • Снижение прочности плит перекрытия;
  • Обрыв арматуры;
  • Коррозия арматуры;
  • Нарушение анкеровки и сцепления арматуры с конструкцией;
  • Образование трещин и раскрытие трещин;
Этапы усиления углеволокном

На данной схеме отображены этапы усиления плит перекрытия улеволокном:

Применение усиления углеволокном

Восстановление и усиления плит перекрытия улеволокном различного назначения путем устройства системы внешнего армирования композитными материалами из термореактивных адгезивов на основе эпоксидных смол, армированных стеклянными или углеродными волокнами, — ленты, ламели, сетки.

В практике реконструкций жилых и промышленных сооружений и зданий часто возникает потребность в усилении плит перекрытия улеволокном и отдельных несущих элементов.

Это вызвано нарушением прочности плит перекрытия, эксплуатационным износом, наличием строительных или проектных дефектов, случайными повреждениями а также модернизацией объектов строительства.

Данный метод усиления плит перекрытия улеволокном, предполагает использование композитного материала с углеродными волокнами, — ленты, ламели и сетки.

Основные дефекты строительных конструкций:

  • Трещины в бетоне;
  • Недостаточная плотность бетона, монолита и железобетона;
  • Повреждения элементов плит перекрытия;
  • Потеря несущей способности плит;
  • Коррозия арматуры плит покрытия и балок;
  • Деформация плит перекрытий после пожаров;

С помощью углеволокна, как материала для усиления строительных конструкций, сооружений и зданий, производят укрепление следующих типов конструкций:

  • Бетонных;
  • Металлических;
  • Железобетонных;
  • Монолитных;
  • Каменных;
  • Деревянных;

Современным и инновационным методом в области строительных технологий является усиление несущих и строительных конструкций углеволокном, которое широко применяется во всем мире.

Преимущества усиления углеволокном

Использование железобетона и стальных изделий имеет множество положительных сторон, но при этом происходит значительное увеличение общего веса сооружений, высокие затраты на тяжелую технику, привлечение большого количества рабочих.

Усиление плит перекрытия улеволокном позволяет достичь требуемых показателей при более низкой себестоимости технологического комплекса работ.

Отметим самое основное:

  • Экономическая эффективность;
  • Маленький вес материалов;
  • Удобство доставки и монтажа материалов и инструмента;
  • Высокая прочность композитных материалов;
  • Гарантийный срок эксплуатации композитных материалов составляет до 100 лет;

Обладая подобными качествами и возможностью создания простых и надежных систем усиления плит перекрытия улеволокном, позволяет качественно и успешно применять композитные материалы в различных областях.

Материалы из углеволокна (композитные материалы) при одинаковых габаритах со стальными материалами обладают повышенной механической прочностью. Так же допускается использование меньшего диаметра композитной арматуры для соблюдения требований проекта.

При использовании углеволокна для усиления плит перекрытия улеволокном мы получаем экономию денежных средств около 10-20% по сравнению с традиционными технологиями усиления металлом плит перекрытия.

Заказчику на заметку:

Защитный слой наносят в соответствии с проектной документацией на плиты перекрытия.

Дополнительные услуги

Расчет и усиление плит перекрытия углеволокном в Москве цены

Профессионально выполним

  • Алмазное сверление отверстий
  • Алмазное бурение отверстий
  • Штробление стен без пыли
  • Алмазная резка проёмов
  • Усиление проёмов металлом

Работаем по всей Москве и Московской области

    Быстро Без шума Без пыли и грязи

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
