Виды плит перекрытия их характеристики

Пустотелые плиты перекрытия и их виды

В строительстве капитальных многоэтажных зданий и сооружений в качестве межэтажных перекрытий используется несколько видов плит: монолитные плиты заводского изготовления, монолитные плиты, залитые непосредственно в местах установки и плиты перекрытия пустотелые заводского изготовления.

  • Особенности пустотелых плит перекрытия ГОСТ 9561-91
  • Маркировка плит
  • Сколько весит пустотелая плита перекрытия
  • Допустимые нагрузки пустотелой плиты перекрытия
  • Заключение

При всех прочих равных условиях последний вариант обладает принципиальными преимуществами: относительно меньший вес пустотелой плиты перекрытия, экономия бетона, хорошие теплоизоляционные и шумоизоляционные качества.

Особенности пустотелых плит перекрытия ГОСТ 9561-91

Плиты – это стандартный продукт, изготавливающийся в соответствии с требованиями действующего регламентного документа ГОСТ 9561-91. В соответствии с допустимыми сторонами опирания, габаритными размерами, а также размерами и геометрией пустот изделия подразделяются на типы.

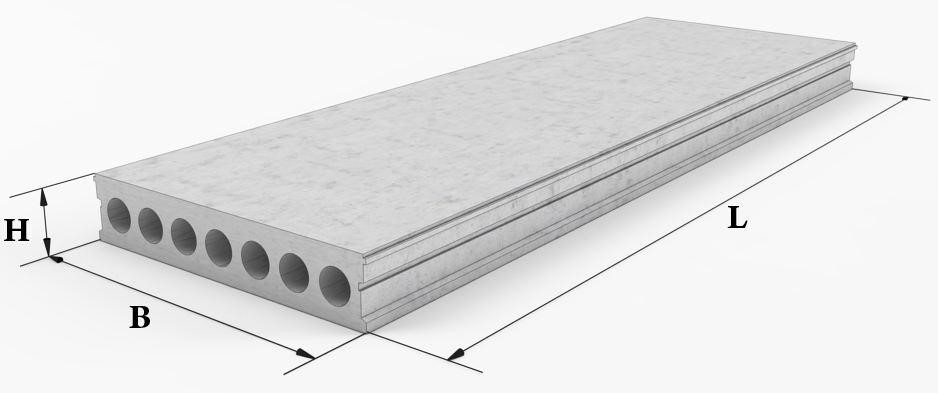

Типы, допустимые стороны опирания, диаметры отверстий и габаритные размеры пустотелых плит перекрытия по ГОСТу 9561-91 сводим в таблицу:

Табл.1

Примечание. Крепеж для пустотелых плит перекрытия оговаривается в технических требованиях чертежа на конкретный объект. В качестве крепежа используют: стальные закладные, вылеты стальной арматуры, вырезы, отверстия и др.

Перемещение и монтаж изделий осуществляется с помощью захватов, конструкция которых согласовывается в каждом конкретном случае. Как правило, это стальное петлеобразное закладное изделие, расположенное по 4-м углам плиты.

Маркировка плит

Материал для изготовления пустотных плит: тяжелый, силикатный, легкий бетон и арматурная сталь различных классов. Тип бетона и класс арматуры, а также другие сведения (габариты, допустимая нагрузка, сейсмоустойчивость и др.) о конкретном изделии содержится в его маркировке. В частности, легкий бетон обозначится буквой «Л», силикатный буквой «С», тяжелый бетон не обозначается. Пример маркировки: 2ПК24.10-5А-VС-С6.

  • 2ПК: пустотная плита перекрытия толщиной 220 миллиметров с круглыми пустотами диаметром 140 миллиметров, опирание по двум сторонам.
  • 24: длина 2,400 м.
  • 10: ширина 1 м.
  • 5: показатель допустимой нагрузки на плиту 5 кПа (500 кг/м2).
  • А- V: использовано стержневое армирование класса А- V.
  • С: силикатный бетон.
  • С6: можно использовать для оснащения зданий сейсмоустойчивых до 6 баллов.

Сколько весит пустотелая плита перекрытия

Масса плиты перекрытия указывается в прайсах продавца и зависит от габаритов и числа пустот. Если у застройщика имеется старая пустотная плита, приобретенная по случаю можно рассчитать ее примерный вес самостоятельно.

Рассмотрим технологию расчета на следующем примере:

Пустотная плита перекрытия длиной 2,5 м, шириной 1,5 метра, толщиной 0,25 метра, с 5-тью круглыми отверстиями диаметром 0,14 м. Плита изготовлена из бетона со средней плотностью 2 500 кг/м3. Расчет:

  • Используя формулу определения объема параллелепипеда определяем массу монолитной плиты без отверстий: 2,5х1,5х0,25х2500=2343 кг. Здесь: 2,5 длина плиты, 1,5 ширина плиты, 0,25 толщина плиты, 2500 плотность бетона.
  • Используя формулу расчета объема цилиндра определяем «массу» одного отверстия: 3,14х(0,14/2)2х2,5х2500=96кг. Здесь: 3,14 число Пи, (0,14/2)2 радиус отверстия, возведенный в квадрат, 2,5 длина цилиндра равная длине плиты, 2 500 плотность бетона.
  • Определяем общий вес «отверстий»: 96х5=480 кг. Здесь: 5 – число отверстий.
  • Определяем вес плиты без «отверстий»: 2343-480=1863 кг весит наша пустотная плита.

Примечание. Учитывая, что в конструкции плит перекрытия той или иной конструкции имеются скосы и монтажные пазы, реальная масса конкретного изделия будет несколько меньше расчетной.

Допустимые нагрузки пустотелой плиты перекрытия

Точный расчет допустимых статических нагрузок на плиту перекрытия сложен и является темой отдельной публикации. В рамках этой статьи будет приведен пример укрупненного расчета допускаемой нагрузки на пустотную плиту перекрытия. В качестве примера рассмотрим изделие 2ПК24.10-5А-VС-С6.

  • Изделие, имеющее маркировку 2ПК25.15-5А-VС-С6, вес которого рассчитан выше. Данная плита перекрытия допускает статическую нагрузку величиной 500 кг/м2.
  • Суммарная нагрузка от мебели, домочадцев и другого оборудования 50 кг/м2.
  • Нагрузка от собственного веса плиты составляет: 1863/(2,5х1,5)=496 кг/м2.
  • Суммарная нагрузка на плиту составляет 496+50=546 кг/м2.

Вывод. Плита перекрытия 2ПК24.10-5А-VС-С6 не соответствует реальной нагрузке. Следует использовать плиту перекрытия, обладающую большей допускаемой нагрузкой.

Важное замечание! На основании практики возведения зданий и сооружений, строители разработали очень простой расчет толщины плиты перекрытия зависящий от длины пролета. Формула расчета: расстояние межу опорами (стенами) /32.

Пример. Расстояние между опорами (стенами) составляет 6 метров. Следовательно, толщина плиты перекрытия должна соответствовать 6/32=180 мм, не менее.

Заключение

Расчет пустотелых плит перекрытия по применяемости для строительства зданий и сооружений должен производиться специализированными компаниями, обладающими штатом опытного квалифицированного инженерного персонала.

Плиты перекрытия пустотные

Для строительства крупнопанельных зданий различных типов используются пустотные плиты перекрытия. Этот строительный материал изготавливается из силикатного, легкого или тяжелого бетона и имеет продольные пустоты. Подобная технология изготовления обеспечивает материалу отличные звукоизоляционные свойства и небольшой вес. Длительный срок службы и неплохие прочностные характеристики обусловлены использованием напряженной арматуры или стальных канатов.

Железобетонные плиты перекрытия пустотные для зданий и сооружений должны соответствовать ГОСТ 9561-91. Плиты устанавливаются на несущие конструкции сооружений и зданий различного назначения. Изготовленные из бетона, они имеют толщину равную 220 мм. Круглые пустоты, которые находятся внутри плиты, имеют диаметр равный 159 мм. От центра двух рядом стоящих пустот расстояние составляет 185 мм.

При использовании пустотных плит должны соблюдаться определенные условия, уровень влажности и температура не должны быть выше установленной нормы.

Пустотные плиты перекрытия делятся на несколько видов. Они отличаются друг от друга своими размерами. Что касается технических характеристик, то стоит сказать, что плиты выгодно отличаются высокими теплоизоляционными показателями. Пустотные плиты идеально гасят механические колебания, которые могут образоваться во время топота или некоторых ударов по поверхности.

Технические характеристики плит перекрытия:

1. Длина плиты может варьироваться в пределах от 2,1 м. до 9,2 м;
2. Ширина плиты составляет 1 м., 1,2 м., 1,5м. и 1,8 м; Плиты ПБ и НВ можно изготовить шириной от 0,55м.;
3. Класс бетона на сжатие по прочности В22,5;
4. Марка бетона с учетом морозостойкости F200;
5. Плотность составляет 2000-2400 кг/м3;
6. Прочность бетона составляет 261,9 кг/см2;
7. Марка бетона с учетом водонепроницаемости W4
Если вы хотите уточнить цену и купить плиты перекрытия пустотные, арматуру, блоки фбс, обратитесь в наш отдел продаж в Москве по телефону +7 (495) 989-98-64.

По типу все плиты перекрытия ПК делятся следующим образом:

1ПК (или просто ПК) — толщиной 220 мм с круглыми пустотами диаметром 159 мм, предназначенные для опирания по двум сторонам;
2ПК — толщиной 220 мм с круглыми пустотами диаметром 140 мм, предназначенные для опирания по двум сторонам;
3ПК — толщиной 220 мм с круглыми пустотами диаметром 127 мм, предназначенные для опирания по двум сторонам;

В качестве примера условного обозначения приведем плиту типа ПК длина которой составляет 6280 мм, а ширина — 1490 мм. Плита выдерживает нагрузку в 6 кПа и производится из тяжелого армированного бетона, класс напрягаемой арматуры — Ат-V. Условное обозначение будет иметь следующий вид — ПК63.15-6АТV.

Многопустотная плита перекрытия НВ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам ИЖ 720 и ИЖ 786.

По типу плиты НВ делятся следующим образом:

1. НВ – одноярдовое армирование. Используется бетон класса В40.
2. НВК – двухярдовое армирование. Используется бетон класса В40.
3. НВКУ – двухярдовое армирование. Используется бетон класса В45.

Многопустотная плита перекрытия ПБ имеет продольные пустоты и высоту поперечного сечения, которая составляет 220 мм.
Плиты изготавливаются, согласно Альбомам серий ИЖ 568.

Многопустотная плита перекрытия безопалубочного формования НВ и ПБ предназначены для применения в зданиях и сооружениях, взамен круглопустотных плит, изготавливаемых по агрегатно-поточной или конвейерной технологии. Плиты НВ и ПБ так же строго соответствуют ГОСТ 9561-91.

Суть технологии в том, что изделия формуются на подогреваемом металлическом полу и армированы предварительно напряженной проволокой или канатными прядями.

Машина формовки движется по рельсам, оставляя непрерывную ленту железобетона за собой, далее сплошную плиту прогревают и разрезают алмазным диском на отрезки нужной длины.

Плиты перекрытия, изготавливаемые методом безопалубочного формования имеют неоспоримые преимущества перед круглопустотными плитами:
— механическое натяжение арматурной проволоки или канатных прядей, контролируемое отдельно для каждого арматурного элемента, обеспечивает достижение одинакового значения предварительного напряжения и соответственно, одинакового строительного выгиба плит.
— виброформование плит автоматизированной системой гарантирует строгое соблюдение заданных геометрических параметров.
— Виброуплотняются обе поверхности плиты, что обеспечивает качество потолочной поверхности, отвечающее всем современным стандартам.
— возможна поперечная резка под углом до 60+-0,5 градусов, что позволяет изготавливать плиты с косыми резами для нестандартных архитектурных проектов.

Плиты перекрытия пустотные получили широкое распространение благодаря невысокой стоимости и отличным качественным характеристикам.

Оформить заказ на продукцию завода ЖБИ РОСАТОМСНАБ: плиты перекрытий каналов и лотков, бетон с доставкой, блоки фбс уточнить цены и характеристики, обратитесь в отдел продаж в Москве по телефону +7 (495) 989-98-64.

Виды плит перекрытия их характеристики

Плиты перекрытия пустотные и их технические характеристики

Плиты ПК – самые востребованные в строительстве междуэтажные железобетонные конструкции. Согласно ГОСТ 9561-91 на плиты перекрытия пустотные идут бетоны тяжелые, плотные силикатные и легкие, марок по прочности В15/20. Основное отличие изделий – сочетание каркаса из стальной напряженной арматуры и пустот круглого (овального) сечения по всей длине. Преимущества – прочность, легкость, повышенные звуко и теплоизоляция.

Как выбирать плиты

выбираем пустотные жб плиты

Завод «Энергомонолит» производит и реализует плиты перекрытия пустотные с техническими характеристиками, узнаваемыми по маркировке. Так ПК 16-15-8 Ат-v означает, что плита имеет длину 1600 мм, ширину 1500 мм и рассчитана на максимальную нагрузку 800 кг/кв.м. Не путать с плитами, предназначенными для колодцев, например, ПК 15 – плита перекрытия – круглая крышка с вырезом для люка.

Ат-V – это пятый класс прочности напрягаемой арматуры – термохимической, стержневой, упроченной (ГОСТ 10884). Ненапрягаемая арматура также допустима, в частности, в изделиях с толщиной 220 мм и диаметром пустот 127 мм.

Заказы на ж/б плиты делают исходя из вида полов, обеспечивающих требуемую изоляцию. Например, пустотных, представляющих собой твердое покрытие по лагам и звукоизоляцию, уложенную на перекрытия; или однослойных в виде линолеума, уложенного на выравнивающую стяжку.

Характеристики и применение плит ПК1 – ПК7

Средняя плотность бетона в плитах 1ПК, 4ПК от 1400 до 2500 кг/куб.м. В остальных – от 2200 до 2500 кг/куб.м. В зависимости от материалов и габаритов варьируется вес плит перекрытия пустотных (0,5-4,5 т).

классификация жб плит

Виды ж/б плит:
  • 1ПК – толщина (H) 120 мм, длина (L) до 7,2 м – для жилых зданий с пустотными, беспустотными слоистыми, плавающими и однослойными полами;
  • 1ПК и 4ПК – H = 120 мм и 160 мм соответственно, L до 9 м – для производственных и общественных зданий;
  • 5ПК и 6ПК – H = 170 мм и 150 мм, L до 12 м – см. выше;
  • 2ПК – H = 160 мм, L до 7,2 м – для жилых зданий с однослойными полами;
  • 3ПК – H = 160 мм, L до 6,3 м – для жилых крупнопанельных зданий с однослойными полами;
  • 7ПК – H = 90 мм, L до 7,2 м – для жилых малоэтажных домов и усадеб.

Погрешность длины ± 6 мм. Для модификаций 1ПК – 4ПК расстояние между центрами пустот не менее 185 мм, для 5ПК – от 235 мм, 6ПК – от 233 мм, 7ПК – от 139 мм. Независимо от того, какова нагрузка на плиты перекрытия пустотные, все они изготовляются для расчетной сейсмичности от 7 до 9 балов.

Железобетонные плиты: виды, характеристики и области применения

Надежные и долговечные железобетонные плиты быстро завоевали строительный рынок, благодаря огнеупорности, устойчивости к влаге, высокой температуре и негативным биофакторам. Это идеальный строительный материал для сооружения жилищных, промышленных, инфраструктурных объектов, позволяющий применять технологии быстрого возведения. Высокий спрос на эти изделия, обеспеченный их приемлемой стоимостью и высокими эксплуатационными характеристиками, стал причиной стремительного развития производств, ориентированных на данную продукцию.

Дорожные железобетонные плиты

Использование этих изделий дает возможность создавать сложные автомобильные развязки с высокой степенью надежности. Плиты сохраняют рабочие характеристики даже при -40°C.

Технические характеристики железобетонных плит для дорог:

  • наличие рифления на поверхности;
  • два варианта исполнения – с напрягаемой и ненапрягаемой арматурой;
  • средняя плотность бетона – 2200-2500 кг/м 3 ;
  • водонепроницаемость – W4;
  • морозостойкость – не ниже F200;
  • размерные параметры изделий различны, наиболее распространенные – 1,75х3,0 м.

Внимание! Особое место в этой категории занимают плиты для аэродромов, в производстве которых используют усиленную арматуру и бетон марки не ниже М350.

Читать еще:  Утепление межэтажных перекрытий

Плиты перекрытия: ассортимент, характеристики каждого вида

Основное назначение этой продукции – отделение друг от друга этажей в строениях любого типа. Могут применяться для сооружения несущих конструкций, в строительстве тоннелей и при прокладке теплотрасс. Различают плиты классического типа и с предварительно напряженной арматурой. Рассмотрим варианты этих строительных изделий.

Пустотные железобетонные плиты перекрытия

Размерные характеристики продукции:

  • толщина – 160-300 мм;
  • длина – 1,5-12 м;
  • ширина – 1,0-3,6 м.

Отверстия, обеспечивающие повышение звуко- и теплоизоляции с одновременным снижением массы плит, могут быть круглыми или овальными. Для удобного монтажа предусмотрены петли, позволяющие с помощью специального оборудования доставить и установить изделие в положенное место.

Внимание! Модификация повышенной прочности – ж/б перекрытие с предварительно напряженной арматурой, усиленное в торцевой части.

Преимущества железобетонных плит перекрытий:

  • устойчивость к повышенным нагрузкам;
  • универсальность;
  • высокая звуко- и теплоизоляция;
  • отсутствие усадочных явлений;
  • быстрый и удобный монтаж;
  • устойчивость к коррозии, влаге, высоким температурам;
  • более высокая способность к гашению вибраций, по сравнению с монолитными изделиями;
  • наличие пустот, которое обеспечивает удобство прокладки коммуникаций.

Недостатки этой строительной продукции:

  • стандартизированные размеры, накладывающие определенные ограничения при проектировании;
  • массивность изделий требует наличия на строительной площадке специальной техники;
  • ограничения по видам строительства – при не усиленном фундаменте и слабых стенах рекомендуется выбрать другой способ перекрытия строения.

Таблица типов пустотных плит

МаркировкаТолщина плиты, ммФорма пустотРазмеры пустот, ммКоличество сторон, на которые будут опираться плиты, шт.
1ПК220круглая1592
1ПКТ220круглая1593
1ПКК220круглая1594
2ПК220круглая1402
2ПКТ220круглая1403
2ПКК220круглая1404
3ПК220круглая1272
3ПКТ220круглая1273
3ПКК220круглая1274
4ПК260круглая1592
5ПК260круглая1802
6ПК300круглая2032
7ПК160круглая1142
ПГ260грушевидная2

Таблица стандартных размеров пустотных плит перекрытий

Тип плитыРазмеры плит, м
ДлинаШирина
1ПК, 2ПК, 3ПК2,4-6,6 с интервалом 0,3 м; 7,2; 7,51,0; 1,2; 1,5; 1,8; 2,4; 3,0; 3,6
1ПК9,01,0; 1,2; 1,5
1ПК, 2ПК, 3ПК3,6-6,6 с интервалом 0,3 м; 7,2; 7,52,4-3,6 с интервалом 0,3 м
1ПК, 2ПК, 3ПК2,4-3,6 с интервалом 0,3 м4,8-6,6 с интервалом 0,3 м
4ПК2,4-6,6 с интервалом 0,3 м; 7,2; 9,01,0; 1,2; 1,5
5ПК6,0; 9,0; 12,01,0; 1,2; 1,5
6ПК12,01,0; 1,2; 1,5
7ПК3,6-6,3 с интервалом 0,3 м; 7,2; 7,51,0; 1,2; 1,5; 1,8
ПГ12,01,0; 1,2; 1,5

Внимание! Не допускается пробивка отверстий под инженерные коммуникации, приводящая к нарушению целостности рабочей арматуры. Такие действия становятся причиной потери несущей способности плиты.

Кроме размерных параметров, пустотные плиты различаются по способу армирования. Согласно ГОСТу, панели, опирающиеся двумя или тремя сторонами, должны изготавливаться с предварительно напряженной арматурой.

Пустотные плиты перекрытия разных типов изготавливаются различными способами:

  • изделия марок ПК и ПГ отливаются в опалубке;
  • продукция ПБ производится по непрерывной технологии на конвейере.

Преимущества плит ПБ, по сравнению с изделиями ПК и ПГ:

  • поверхность ровная и гладкая;
  • возможность изготовления элементов любой длины – до 9 м, что очень удобно при производстве доборных плит.

Недостатком плит ПБ является невозможность использования отверстий для инженерных коммуникаций из-за их малого размера – 60 мм. Для расширения отверстий приходится разрушать арматуру, что опасно для конструкции. Такие действия возможны только в малоэтажном строительстве. В изделиях ПК и ПГ минимальный диаметр пустот – 114 мм, что позволяет пропустить сквозь них канализационные стояки.

Плоские железобетонные плиты


Эти изделия применяются в панельных зданиях для выполнения функций несущей части перекрытий, могут устанавливаться на 2, 3, 4 точки опоры. Плиты способны выдержать сейсмическую нагрузку в 7 баллов. В их производстве используются легкие, средние и плотные бетоны, арматура – напрягаемая и ненапрягаемая. Грани могут иметь скосы, обеспечивающие удобное стыкование изделий между собой и предотвращение сдвигов. Продукция оснащена монтажными петлями.

Преимущества изделий – высокая прочность, надежность, возможность придавать монолитной продукции любую форму, что расширяет архитектурные возможности строительства.

Железобетонные плиты покрытия

Эти изделия предназначены для завершения постройки, чаще всего – для промышленных объектов, где не предусмотрено сооружение полноценного чердака. Для финишного покрытия используют жидкую резину или битум – недорогие материалы, способные обеспечить эффективную гидроизоляцию. Эти изделия разделяют на стандартные и ребристые.

Ребристое перекрытие представляет собой цельную плиту с продольными и поперечными элементами, предназначенными для усиления конструкции. Изготавливаются в сборном или консольном исполнении.

Продукция с ребристой поверхностью имеет ряд преимуществ:

  • эта форма обеспечивает высокую прочность и упрощает отделочные мероприятия;
  • в производстве ребристых плит чаще всего применяется напряженная арматура, гарантирующая долговечность конструкции;
  • обеспечение повышенного уровня пожаробезопасности здания;
  • простота монтажа при наличии спецтехники.

Основным недостатком ребристых изделий является высокая стоимость, обусловленная трудоемкими формовочными работами, сложностью устройства опалубки, применением высококачественного бетона и дорогостоящих присадок.

Области применения ребристых плит:

  • промышленные предприятия;
  • жилые объекты панельного типа;
  • оптимальный вариант для строений, расположенных в местах повышенного количества осадков;
  • неотапливаемые подсобные помещения большой площади;
  • сооружения с химически агрессивной или пожароопасной средой.

Внимание! Способ использования этих изделий определяется их типом. Плиты с ребрами вниз применяются для потолков в промышленных помещениях, а элементы с ребрами вверх используют для устройства полов.

Ребристая конструкция рассчитывается с использованием специальных программ с учетом изгибающих и крутящих моментов, поперечных воздействий, вероятных снеговых и сейсмических нагрузок. По заявке заказчика на этапе заливки в процесс производства плиты могут вноситься коррективы, предусматривающие изготовление дополнительных отверстий для прокладки коммуникаций, проемов, вырезов, углублений.

Плита перекрытия: разновидности, сфера применения и принцип монтажа своими руками

Подвал, этаж, крыша – все эти элементы строения требуют перекрытия. Не собираетесь же вы летать по воздуху? А из чего лучше всего делать перекрытия? Естественно, из железобетонных плит. Существует, правда, еще один хороший способ перекрытия зданий (монолитное литье), но для его осуществления нужна серьезная опалубка, приобретать или брать в аренду которую – дорогое удовольствие. В этой статье вместе с сайтом stroisovety.org мы разберемся с разновидностями плит и узнаем, как укладывается плита перекрытия своими руками?

Плита перекрытия: характеристики

Существуют всего два основных вида плит перекрытия – это полнотелые и пустотные плиты перекрытия. Каждый из этих видов предназначен для определенного типа построек, но, как и со многими другими строительными материалами, наибольшей популярностью пользуются пустотные железобетонные плиты – их можно назвать универсальными, и подходят они для построек практически любого типа. Не исключением являются и частные дома. Начнем по порядку.

Виды плит перекрытия: полнотелые плиты

Различают три вида полнотелых монолитных плит перекрытия – это ребристые, кессонные и безбалочные плиты.

    Ребристые плиты перекрытия представляют собой систему перекрещивающихся между собой балок, пространство между которыми заполнено бетоном. Данный тип перекрытий призван выдерживать большие нагрузки – в большинстве случаев их применяют при строительстве производственных и торговых площадей, на которых размещается оборудование большого веса. В частном и жилом строительстве такие перекрытия не используются – во-первых, это дорого, а, во-вторых, нецелесообразно.

Полнотелые плиты перекрытия фото

Кессонные плиты перекрытия фото

Размер всех полнотелых монолитных плит перекрытия практически не ограничен – изготавливаются они непосредственно на объекте. Устанавливается горизонтальная опалубка, укладывается арматурный каркас, после чего все это заливается бетоном, при этом бетонировка осуществляется непрерывно. Только так можно получить монолитное перекрытие.

Монолитная плита перекрытия фото

Плита перекрытия пустотная: виды и для чего предназначен каждый из них

Многопустотные плиты перекрытия могут отличаться друг от друга по трем признакам – форме, диаметру пустот и габаритным размерам. С учетом этих различий все пустотные плиты перекрытия разделили на 15 типов, каждому их которых присвоили свою маркировку.

  1. 1ПК – плита с круглыми пустотами, диаметр которых составляет 159мм, а толщина 220мм. Предназначена для укладки поверх стен с опиранием по двум сторонам.
  2. 1ПКТ – железобетонная плита с круглыми пустотами при толщине плиты в 220мм, диаметр пустот составляет 159мм. Укладывается с опиранием по трем сторонам.
  3. 1ПКК – круглопустотная железобетонная плита. Диаметр пустот составляет 159мм, а толщина плиты равна 220мм. Плита предназначена для укладки на стены с опорой по четырем сторонам.
  4. 2ПК – плита с круглыми пустотами толщиной 220мм и диаметром отверстий 140мм. Укладывается с опорой на две стороны.
  5. 2ПКТ – плита с пустотами диаметром 140мм. Имеет толщину 220мм и предназначена для укладки на стены с опорой на три стороны.
  6. 2ПКК – железобетонная плита толщиной 220мм и диаметром пустот 140мм. Укладывается с опорой на четыре стены.

Монолитная плита перекрытия фото

Виды пустотных плит перекрытия

Как укладывать плиты перекрытия: несколько нюансов

По большому счету, если не обращать внимания на размеры и вес, монтаж плит перекрытия осуществляется достаточно легко. Качественная укладка бетонных перекрытий зависит всего от двух моментов.

  1. Ровная плоскость опоры. Больших перепадов стен по высоте не должно быть, 4см – это уже много.
  2. Жесткость и прочность поверхности опирания плит. Если стены строения сделаны из газобетона и даже из кирпича, то без бетонного армопояса здесь не обойтись.

Монтаж плит перекрытия фото

Кроме того, на качество укладки плит перекрытия могут повлиять и такие факторы, как площадь опоры плиты (она должна составлять не менее 120мм на каждой стене, на которую опирается плита), раствор, который подкладывается под плиты (он должен быть полусухим – гарцовка) и обвязка плит между собой и со стенами, на которые они уложены. Так называемая анкеровка выполняется с помощью сварки – плиты соединяются между собой посредством круглого прута диаметром 12мм.

И напоследок скажу еще одну немаловажную деталь, игнорируя которую плита перекрытия просто не может быть качественно уложена – это заделывание пустот. Торцы плит, опирающиеся на наружные стены и те, которые находятся внутри, но остаются открытыми, сначала нужно заполнить минеральным утеплителем, а потом заделать цементным раствором. Этот нюанс позволит предотвратить промерзание плиты перекрытия в зимний период года.

Отличие плит перекрытия ПК от плит перекрытия ПБ

Железобетонные плиты перекрытия ПК и ПБ нашли широкое применение в строительстве. Данные типы плит перекрытия предназначены для перекрытия этажей, имеют высокие прочностные характеристики и высокие показатели к влагостойкости и огнестойкости.

Каковы же главные отличия данных плит перекрытия? Главным и основным отличием является технология производства плит. Плиты перекрытия ПК изготовляются методом опалубочного формования (метало формы), в которые закладывается предварительно напряженная арматура марок А III и вводятся металлические трубы (пуансоны), с помощью которых получаются отверстия круглой формы, предназначенные для прокладке коммуникаций и создания дополнительной звукоизоляции. Плиты перекрытия ПК имеют дополнительное поперечное армирование, что обеспечивает дополнительную прочность данного вида плит. В подготовленную форму заливается бетон марки М 200 — 400 и уплотняется на специальном вибрационном оборудовании. Затем форма помещается в пропарочную камеру, где проходит термическую обработку. Средние время такой термической обработке составляет 10-12 часов, после чего плиты набирают прочность до 80 % от проектной и на следующий день, после «остывания» готовы к транспортировке и монтажу. Несущая способность плит ПК составляет 800 кг/м2. Пустотные плиты перекрытия ПК начали производиться более 50 лет назад и их по праву можно назвать надежными и долговечными изделиями, которые заслуживают доверия у строителей.

Плиты перекрытия марки ПБ начали свою историю производства в 90-х годах. Это плиты безопалубочного формования. Технология производства таких плит происходит на специализированных стендах, на подогреваемой площадке такого стенда натягивается металлическая проволока вдоль которой проходит формовочная машина, которая формирует плиту, длинной до 190 метров. Полученная продукция накрывается теплоизоляционным матом и остывает. После остывания и набором необходимой прочности изделия размечают и режут, получая плиты перекрытия ПБ необходимых размеров. Данная марка плит не имеет поперечного армирования. При производстве данного вида плит используются высокомарочные бетоны марки М 400 — 500, что уменьшает трещинообразование этих плит. Предельная нагрузка плит ПБ составляет до 1600 кг/м2.

Перед выбором той или иной марки, стоит разобрать, в чём заключается преимущество покупки. Для этого предлагаем кратко рассмотреть все достоинства.

Конструкции с маркировкой ПК имеют следующие преимущества:

отлично подходит для быстрого строительства за счёт небольших сроков изготовления

изделие может быть использовано в строениях любого типа;

плита имеет внутри напряжённые либо стандартные виды стальных прутьев;

за счёт особенностей изготовления удаётся значительно снижать вибрации и защищать помещение от посторонних звуков, сохранять тёплую атмосферу;

конструкции присвоена третья группа устойчивости к возникновению трещин;

невосприимчива к влаге;

может выдерживать высокие температуры;

конструкция оборудуется специальными проушинами, облегчающими монтажные работы и снижающими вес помещения — это является существенным отличием от плит марки ПБ, которые, в свою очередь, не имеют строповочных элементов.

Так же, как и у вышеописанной конструкции, беспалубная продукция имеет ряд своих достоинств, которые необходимо учитывать при непосредственном выборе.

Внешне качество изделия намного лучше за счёт гладкой поверхности. Это достигается с использованием специальных машин, не прекращающих свою работу, что придаёт конструкции более эстетичный внешний вид.

Плита ПБ имеет чёткие геометрические размеры при изготовлении, что в итоге позволяет достичь идеальной формы. Монтажные работы становятся намного проще.

Производство с использованием инновационных технологий с применением в конструкции тросового армирования, в результате чего полностью исключается поверхностное натяжение, которое провоцирует возникновение трещин на поверхности.

Возможность выдерживать огромные нагрузки, посредством расширения диапазона, зависящего от размера плиты.

Плита имеет внутри изделие предварительного усиления, независимо от своих размеров.

Допускается возможность формирования торца под необходимым застройщику углом.

Нетрудное формирование отверстий внутри перекрытия.

Анализируя всю информацию выше, можно сделать вывод, что плиты ПК больше всего подходят для жилых строений. Прокладывать трубы и различные коммуникации в них легче. Помимо этого, в жилом доме важно сокращение расходов на отопление, чем может похвастаться эта марка перекрытия.

А вот конструкции ПБ будут отличным выбором при нестандартных решениях. Как правило, это общественные места, но они могут быть использованы и в жилых помещениях — всё зависит от проекта. Сказать, какая из них лучше, однозначно нельзя. Многопустотные плиты перекрытия ПБ и ПК нашли широкое применение в современной строительной отрасли. Независимо от того какая плита применяется на Вашей стройплощадке — вы получите надежное, долговечное и высокопрочное перекрытие частого или многоэтажного домостроения. И ПБ и ПК предназначены для решения одних и тех же задач, обладая при этом конструктивными отличиями, изложенными в данном материале.

© 2001-2020 «ПКФ БАС-Юг» Все права защищены

Плиты перекрытия: толщина, габаритные размеры и характеристики

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

  • Что такое плиты перекрытия?
  • Основные функции и характеристики
  • Классификация плит перекрытий
  • Виды железобетонных многопустотных плит
  • Принципы обозначения марки железобетонных многопустотных ПК
  • Преимущества некоторых типов плит перекрытий

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

  • прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
  • жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
  • звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
  • теплозащита;
  • огнеупорность;
  • экономичность предполагает наименьший вес при небольшой толщине;
  • индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

  1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
  2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
  3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

  • железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
  • железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
  • конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
  • конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
  • железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
  • конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

  • 2ПКТ — для опирания по трем сторонам;
  • 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

  • АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
  • т – данная плита выполнена из тяжелого бетона;
  • а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

  • марки железобетонной конструкции;
  • названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
  • штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

  • ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
  • пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
  • через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
  • пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
  • применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

Бетонные плиты

Современное строительство невозможно без использования бетонных плит. Они представляют собой железобетонные изделия, широкого спектра применения.

Сфера назначения

При строительстве малоэтажных домов частного характера, многоэтажных зданий, промышленных объектов применяются плиты:

  • перекрытия;
  • фундаментальные;
  • стеновые (наружные и внутренние).

Они составляют основу зданий. При строительстве дорог не только для наземного транспорта, но и воздушного. Самолет оказывает большую нагрузку на взлетную полосу, справиться с ней под силу бетонной плите. В этом случае применяются типы покрытий:

  • дорожные;
  • тротуарные.

Дорожные постоянно совершенствуются. Они великолепно решают проблему, когда необходима оперативность, надежность. При возведении железобетонных ограждений, не обойтись без бетонных плит. Хотя они не так востребованы.

Достоинства и недостатки

Для более эффективного применения бетонных конструкций, надо знать их положительные, отрицательные стороны. Преимущества:

  • надежность конструкции;
  • длительный срок эксплуатации;
  • легкость монтажа;
  • высокая теплоизоляция;
  • низкая звукопроводимость;
  • пожароустойчисвость;
  • влагостойкость;
  • не подвергается разрушению (коррозии, гниению);
  • достаточно приемлемая цена.
  • Стандартные размеры. Если необходимы при строительстве плиты с разной длиной, не предусмотренной ГОСТом, то тогда делается индивидуальный заказ на эту продукцию. Что в свою очередь удлиняет сроки строительства и может увеличить его стоимость.
  • Большой вес изделия требует применения специальной техники при монтаже, транспортировке.

Вернуться к оглавлению

Классификация бетонных конструкций

Подразделяют бетонные плиты по следующим признакам:

  • внутреннее строение бетонного покрытия;
  • назначение.

Вернуться к оглавлению

Внутреннее строение плит

Сплошные, полнотелые или монолитные покрытия (ПТС)

Они представляют собой монолитные конструкции, армированные стальным каркасом. Выполняют, в основном, несущую функцию, распределяют нагрузки и обеспечивают жесткость здания. Изготавливаются на заводе или на месте строительства. Этот процесс происходит путем заливки арматуры точно рассчитанным объемом бетона. Арматура внутри обеспечивает большой запас прочности. Коэффициент отношения арматуры и бетона вычисляется в (м3).

Достоинства этого вида:

  • способность выдерживать большие нагрузки;
  • простота в изготовлении;
  • легкость монтажа.
  • невозможно производить бетонные плиты в холодный период;
  • громоздкость опалубок;
  • слабая звукоизоляция;
  • высокая цена;
  • продолжительное время твердения;
  • огромный вес, ограничивает сферу их применения. Весит такая плита от 7000 кг.

Помните: дополнительная прочность требуется в местах опор.

Применяется при строительстве массивных сооружений, теплотрасс, выносных конструкций (балконы).

Ребристые плиты (ПТР)

Ребристые плиты – это сплошное изделие с ребрами (П-образной формы) в одном или двух вертикальных направлениях. Основной сферой применения данных плит являются производственные здания, подсобные помещения различного назначения: гаражные покрытия, чердачные, подвальные помещения. Непригодность при возведении жилых объектов обусловлена наличием выступов, которые не позволяют обеспечить плоский потолок.

  • способность выдерживать увеличение нагрузки на изгибе;
  • весит легче (от 65 до 2650 кг).
  • ограниченная область применения.

Арматура проходит с одной стороны.

Пустотные плиты (ПТМ)

В этих плитах есть пустоты внутри конструкции. Поэтому называют их – пустотные. Форма пустот – круглая или овальная.

  • весит перекрытие значительно ниже остальных. Следовательно, меньше нагрузка на фундамент постройки;
  • пустоты можно использовать под прокладку коммуникаций;
  • повышается звукоизоляция, теплоизоляция;
  • хорошая прочность за счет существующих пустот;
  • опалубка не нужна;
  • доступная цена, армируется только верхняя часть;
  • легче в монтаже.
  • меньшая прочность.

Подходит почти для всех видов строительства (развлекательные центры, коттеджи, гаражи, склады) Используют их, как внутренние перекрытия.

Зависимо от назначения покрытия подразделяют

Фундаментные панели

Готовят из самых прочных марок бетона. Служат для основы зданий. Основные требования:

  • устойчивость к коррозии;
  • водонепроницаемость;
  • пожаростойкость;
  • морозостойкость;
  • соответствие проектным расчетам, с большим запасом прочности.

Вернуться к оглавлению

Панели перекрытия

Разделяют этажи здания. Имеют самый широкий ассортимент. Традиционно применяется бетон марки М200 – М300. Для малоэтажных зданий подходит М150. Универсальность данных плит делает их самыми востребованными в строительстве. Преимущества таких перекрытий:

  • доступность цен;
  • высокая прочность;
  • легкость монтажа;
  • высокая тепло- и звукоизоляция.

Вернуться к оглавлению

Дорожные панели

В производстве занимают одно из ведущих мест. Широко применяются при строительстве магистралей, автобанов, дорог. При производстве применяется высокопрочный бетон (В25, В30). Использование дорожных плит увеличивает долговечность, надежность транспортных магистралей. Основное преимущество: выдерживает высокие нагрузки, не теряя своей формы, механических свойств. Усиленное армирование во много раз повышает ее устойчивость, используется при строительстве взлетно-посадочных полос.

Тротуарные покрытия

Изготавливаются методом вибролитья или вибропрессования. После этого следующий этап – пропаривание до полной кристаллизации бетонной смеси. Разная окраска происходит от природных примесей. Они не выгорают, не смываются со временем. Преимущества:

  • высокая прочность, износостойкость;
  • долгосрочная эксплуатация при постоянных нагрузках;
  • эстетическая привлекательность;
  • легкость монтажа, ремонта;
  • теплостойкость, экологически чистый материал.

Вернуться к оглавлению

Стеновые наружные панели

Помогают ускорить темп строительства. Они применяются при строительстве наружных стен зданий. Широкое применение обусловлено рядом преимуществ этих панелей:

  • хорошая прочность;
  • высокая несущая способность;
  • высокая теплоизоляция;
  • устойчивость к колебаниям температуры воздуха;
  • огнестойкость.

Они являются наиболее сложным элементом в строительных сооружениях. Классифицируются:

  • по конфигурации;
  • по несущей способности;
  • по целевому назначению.

Вернуться к оглавлению

Плиты перегородок и покрытия

Используются внутри зданий. Бывают как цельные, так и составные плиты. Преимущества:

  • легкость монтажа;
  • выносливость.

Вернуться к оглавлению

Технология укладки

В зависимости от вида бетонных плит существует специфика монтажных работ. Любая бетонная конструкция является жесткой. Возведение крупных панельных сооружений предусматривает создание:

  • основных стен;
  • перегородок;
  • сантехнических узлов;
  • лестничных пролетов;
  • панелей перекрытия и покрытия.

Последовательность работ определяется в каждом случае. Она зависит от того, какие стены будут несущие – продольные или поперечные. Монтаж осуществляется при помощи грузоподъемного крана. Надо точно рассчитать необходимые параметры: сколько весит плита, ее размер, возможность нагрузки, которые она может выдержать. Существует инструкция и соответствующие правила монтажа, со всеми нормами и допусками.

Маркировка

Глядя на обилие бетонных перекрытий, простой человек не подозревает, сколько полезной информации содержится в маркировке изделий. Конечно, технические свойства данных изделий гораздо обширней, хотя первоначально достаточно данной информации. Маркировка фундаментальных покрытий показывает необходимые параметры: обозначение длины, ширины, высоты и тип.

Например, плиты перекрытий и покрытий бывают:

  • ПТП – плоские;
  • ППС – нарезные;
  • ПБО – облегченные.

Дорожные плиты имеют свою маркировку, в которой указываются ее размер (в дециметрах), нагрузка (в тоннах), которую может принять.

Выполняется маркировка, согласно Государственным стандартам, которые представляют собой свод законов прочности. В нем указывается:

  • тип самой панели;
  • ее длина и ширина;
  • несущая способность, нагрузка;
  • класс арматурной стали;
  • вид бетона;
  • дополнительные характеристики (стойкость к внешним воздействиям, объем, вес и другие).

Большое значение имеет и расчет армирования, какой коэффициент арматура занимает в бетоне. С характеристикой объема плиты связана ее эластичность, прочность. Обычно она составляет не менее одного процента от объема бетона (м3). Маркировка – это личный паспорт для каждой единицы продукции, именно она поможет сделать правильный выбор.

Вывод

Долговечность, надежность сооружений, дорог находится в непосредственной зависимости от качества самих материалов, выполнения технологических правил, норм и расчетов. Бетонное покрытие, арматура для панелей выбирается соответственно с техническими требованиями. Сколько плит необходимо? Какого качества и вида? Сколько весит плита? На эти и другие вопросы должны быть четкие ответы.

Обычно, производители на своих сайтах размещают прайсы, калькуляторы, благодаря которым вы сможете рассчитать стоимость панелей, учитывая их размеры, другие характеристики. Определить необходимые виды панели, сколько весит данная конструкция, какие способы экономии можно применить не в ущерб качеству.

Бетонная плита является одним из основных компонентов в строительстве. Поэтому надо тщательно подбирать плиту, в соответствии с техническими требованиями работ, тогда успех обеспечен.

Классификация и размеры железобетонных плит перекрытия

Плитами перекрытия называют горизонтальные конструкции, которые выполняют функцию междуэтажных или чердачных перегородок, установленных между кровлей и последним этажом дома. В современном строительстве обычно прибегают к установке бетонных перекрытий, при этом абсолютно не важно, сколько уровней у строения. В этой статье мы рассмотрим типы и размеры плит перекрытия, которые применяются на строительных объектах чаще всего. Данные изделия составляют основную долю продукции, которая выпускается на заводах ЖБИ.

Назначение конструкции

Несущие конструкции производят из тяжелого или легкого бетона, а усиливают их структуру при помощи арматуры, которая придает прочность изделиям. На современном рынке строительных материалов представлены все стандартные виды ЖБ плит, которые можно разделить на несколько категорий в зависимости от того, какая у них ширина, длина, вес, и другие не менее важные параметры, влияющие на основные характеристики изделий.

Самая распространенная методика классификации бетонных панелей заключается в разделении их по виду поперечного сечения. Также существует еще несколько отличительных характеристик, которые мы обязательно рассмотрим в нашей статье.

Многопустотные железобетонные панели ПК

Это одни из самых часто встречающихся разновидностей изделий, выпускающихся на заводах ЖБИ, которые одинаково хорошо подходят для строительства частного и многоэтажного дома. Также многопустотные ПК изделия широко применяются в возведении массивных промышленных зданий, с их помощью обеспечивают защиту теплотрасс.

Многопустотные плиты перекрытия характеризуются наличием пустот

Ровная плоская поверхность, которой обладают круглопустотные жб панели, позволяет монтировать надежные перекрытия между этажами, выдерживающие внушительные нагрузки. Данная конструкция снабжена полостями с сечениями различной формы и диаметра, которые бывают:

  • круглыми;
  • овальными;
  • полукруглыми.

Технологические пустоты, которые в процессе монтажа заполняются воздухом, благодаря этой своей особенности пользуются повышенным спросом, что говорит о преимуществах именно такой конфигурации блоков. К неоспоримым достоинствам ПК относится:

  1. Существенная экономия сырья, что позволяет снизить себестоимость готового изделия.
  2. Высокий коэффициент тепловой и шумовой изоляции, улучшающий эксплуатационные характеристики постройки.
  3. Круглопустотные панели являются отличным решением для прокладки коммуникационных магистралей (проводов, труб).

Железобетонные конструкции данного типа можно условно разделить на подгруппы, и далее мы расскажем, какие бывают круглопустотные перекрытия и по каким признакам их можно отнести к той или иной подгруппе. Эта информация будет важна для правильного выбора материала в зависимости технологических требований строительства.

Плиты разнятся способом установки: у 1 ПКТ есть три опорные стороны, в то время как 1 ПКК может быть уложена на все четыре стороны.

Также необходимо обращать внимание и на размер внутренних пустот – чем меньше диаметр отверстий, тем выносливее и прочнее круглопустотные панели. К примеру, у образцов 2ПКТ и 1 ПКК аналогичная ширина, толщина, длина и количество опорных сторон, однако в первом случае диаметр пустотелых отверстий равен 140 мм, а во втором – 159 мм.

Что касается прочности продукции, выпускаемой заводами, то на ее показатели непосредственно влияет толщина, которая в среднем составляет 22 см. Существуют и более массивные панели с толщиной в 30 см, а при заливке облегченных образцов соблюдают этот параметр в пределах 16 см, при этом в большинстве случаев используют легкий бетон.

Отдельно стоит упомянуть о несущей способности изделий ПК. В большинстве своем многопустотные перекрытия ПК, согласно общепринятым стандартам, выдерживают нагрузку в 800 кг/м2. Для строительства массивных зданий промышленного назначения применяют плиты, изготовленные из напряженного бетона, этот параметр увеличивают до расчетного значения в 1200-1250 кг/м2. Расчетная нагрузка – это вес, превышающий аналогичную величину самого изделия.

Производители выпускают железобетонные панели стандартных размеров, но иногда параметры могут существенно отличаться. Длина ПК может варьироваться в диапазоне 1,5м – 1,6 м, а их ширина составляет 1 м, 1,2 м, 1,5 м и 1,8 м. Наиболее легкие и малогабаритные перекрытия весят менее полутонны, в то время как самые массивные и тяжелые образцы обладают весом в 4 000 кг.

Круглопустотные конструкции очень удобны в использовании, ведь застройщик всегда имеет возможность подбирать материал необходимого размера, и это еще один секрет популярности данной продукции. Ознакомившись с самыми распространенными ПК изделиями, к которым относятся пустотные плиты перекрытия, рассмотрев их виды и размеры, предлагаем перейти к другой продукции аналогичного назначения.

Сборные ребристые (П-образные) панели

Свое название данные железобетонные конструкции получили благодаря особой конфигурации с двумя продольными ребрами жесткости, а применяются они в строительстве нежилых помещений и в качестве несущих элементов для прокладки теплоцентралей и сетей водопровода. Для усиления жб изделий на этапе их заливки проводят армирование, что вкупе с особой формой приводит к экономии сырья, придает им особую прочность и наделяет устойчивостью к изгибу. Их не принято устанавливать в качестве перемычек между этажами для жилого дома, так как здесь придется столкнуться с неэстетичным потолком, который достаточно сложно снабдить коммуникациями и обшить облицовкой. Здесь также есть свои подвиды, рассмотрим, какие отличия имеются у изделий в рамках одной группы.

Конструкция ребристых плит отличается высокой прочностью

Первая и основная отличительная особенность П-образных конструкций заключается в их размерах, а точнее, в показателях высоты, которая составляет 30 или 40 см. В первом случае мы сталкиваемся с изделиями, которые применяются при возведении зданий общественного назначения и в качестве перемычек между верхним этажом дома и чердачным помещением. Для массивных крупногабаритных коммерческих и промышленных зданий обычно выбирают плиты с высотой в 40 см. Ширина ребристых перекрытий может составлять 1,5 или 3 м (для более прочных образцов), а их вес колеблется в пределах 1,5 – 3 т (в редких случаях до 7 т). Сборные ребристые бетонные плиты характеризуются следующими показателями длины:

  • 6 м.
  • 12 м.
  • 18 м (редко).

Таблица размеров ребристых плит

Сплошные доборные конструкции

Если необходимо получить особо прочное перекрытие между этажами дома, прибегают к помощи сплошных перемычек, так как они с легкостью выдерживают нагрузку в 1000-3000 кгс/м2, и применяют их в основном при монтаже многоэтажных зданий.

Сплошные перемычки позволяют смонтировать высокопрочное перекрытие

У таких изделий есть минусы, ведь их вес для сравнительно небольших габаритов достаточно внушительный: стандартные образцы весят от 600 кг до 1500 кг. Также у них слабоваты показатели тепловой и шумовой изоляции, что не позволяет им достойно конкурировать с пустотелыми ПК образцами. Длина данного вида панелей составляет от 1,8 м до 5 м, а толщина равна 12 или 16 см.

Монолитные конструкции

Предыдущий и данный виды панелей имеют одинаковую сферу применения и устанавливаются там, где есть необходимость создать крепкую постройку, способную выдержать сверхнагрузки. Такая перегородка не содержит полостей и создается непосредственно на стройплощадке по имеющимся точным расчетам, поэтому она может принимать любую конфигурацию и размеры, ограниченные лишь площадью возводимого объекта.

В статье мы подробно описали, какие бывают виды панелей перекрытия, какими стандартными размерами они обладают и где применяются чаще всего, поэтому вы сможете выбрать необходимые изделия для предстоящего строительства и получите прочную долговечную конструкцию, способную прослужить вам не менее столетия.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
