Как установить трехходовой клапан на теплый пол?

Зачем нужен термостатический клапан для теплого пола – принцип работы и правила выбора

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.

Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.

Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

  • с функцией термостата;
  • термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.

Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.

В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

  • С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
  • L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.

Альтернативные варианты

Если площадь помещения не превышает 10 м 2 , то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.

В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.

Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.

Как подключить смесительный клапан для тёплого пола?

Систему жидкостного напольного обогрева устанавливают в домах, которые не подключены к центральной магистрали. Жидкость нагревается в теплообменнике в котле. Её температура может достигать 80 0С, но для напольного отопления она слишком высока: по полу невозможно будет ходить.

  • Схема оборудования
  • Как работает смесительный узел?
  • Как подключают оборудование?

Для того чтобы довести состояние теплоносителя до нормального режима 45 0С, необходимо установить коллекторную группу. Она предусматривает наличие терморегулирующего оборудования: трёхходового клапана с термоголовкой. Как он работает? Как его подключают к системе отопления?

Схема оборудования

Для организации обогрева пола в доме площадью до 200 м2 в качестве устройства, которое регулирует тепловой режим теплоносителя, используют двухходовой клапан.

Трёхходовой смеситель устанавливают в системе отопления больших коттеджей. У него увеличенная пропускная способность жидкости, он более эффективный; можно достичь определённого теплового режима в помещении.

При двухходовом смесителе точную температуру воды в трубопроводе поддерживать сложно, но оборудование более надёжное. Поломки случаются редко. Что представляет собой трёхходовой клапан?

  • Корпус и все элементы выполнены из латуни. Материал хорошо выдерживает перепады температур.
  • Смеситель состоит из 3 выходов. Они предназначены для контура с горячим теплоносителем, для трубы с холодной жидкостью и для подачи охлаждённой воды в напольную магистраль.
  • Потоки с разной температурой соединяются в камере смешивания, поэтому устройство называют смесителем.
  • Сечение выходов для горячего теплоносителя жидкости из обратной трубы регулируют тарельчатые клапаны.
  • К штоку клапанов подсоединена термоголовка с термодатчиком, который устанавливают на обратном или на подающем контуре. Автоматика контролирует их работу. Термоголовка оснащена измерительной шкалой; с её помощью выставляют определённый тепловой режим в помещении.

Трёхходовой клапан предназначен не только для системы обогрева «тёплый пол», но и для радиаторного отопления, для горячего водоснабжения.

Оборудование подключают при комбинированном обогреве дома, если водяной контур функционирует от теплоносителя из обратной трубы радиаторов. Некоторые мастера заменяют смесителем коллекторную группу. Трубу для напольного контура подключают напрямую к выходам вентиля.

Как работает смесительный узел?

На термоголовке устанавливают определённый параметр температуры для теплоносителя, который циркулирует в напольной магистрали. При включении системы обогрева горячая вода проходит через смеситель беспрепятственно, и поступает в контур «тёплого пола».

Когда тепловой режим жидкости превышает установленную норму, то срабатывает термостат. В нём находится смесь, чувствительная к температуре. Она расширяется и давит на шток, который в свою очередь опускает стержень с тарельчатыми клапанами.

  • Тарелки опускаются. При этом уменьшается сечение трубы с горячим теплоносителем и открывается выход для охлаждённой жидкости, которая поступает из напольного трубопровода.
  • Вода из «обратки» не проходит в котёл. Путь ей закрывает обратный вентиль; она подмешивается к горячему теплоносителю.
  • Охлаждённая жидкость поступает через отдельный выход в контур «тёплого пола». Это позволяет снизить температуру в трубопроводе.

Когда тепловой режим воды в напольном контуре снизится, смесь в термостате перестанет давить на шток, тарелки поднимаются, горячий поток из котла восстанавливается. Вода из «обратки» перестаёт поступать в вентиль. Она направляется в теплообменник, который находится в котле.

Для обогрева небольших комнат, таких как ванная или санузел, смесительный клапан для тёплого пола не устанавливают. Рекомендуют подключить к системе смесительный узел с отсечными клапанами.

Устройство оснащено термостатом. Его будет достаточно для регулирования температуры воды в напольном контуре. Терморегулятор выносят за пределы влажных помещений.

Как подключают оборудование?

Для регулирования температуры в системе напольного обогрева используют несколько схем подключения трёхходового клапана. В зависимости от типа разводки труб его устанавливают и на горячем, и на холодном контурах. Работает смеситель в группе с насосом, который продвигает жидкость по магистрали.

  • Установка трёхходового клапана на горячем контуре. Труба с горячей водой и «обратка» соединяются посредством байпаса.
  • К коллекторной группе подключают циркуляционный насос. Он нагнетает разогретый теплоноситель в магистраль.
  • При повышении температурного режима трёхходовой вентиль прикрывает выход жидкости из котла и открывает проход для «обратки».
  • «Обратка» проходит через байпас и подмешивается к горячей воде.
  • Через выходное отверстие охлаждённая жидкость нагнетается в коллектор.

При снижении температурного режима вентиль открывает выход для горячего контура и закрывает проход для «обратки»; она поступает в котёл.

  • Установка на холодном контуре. К обратному коллектору подключают циркуляционный насос. На байпасе, со стороны холодной трубы подсоединяют трёхходовой смеситель.
  • При повышении температуры тёплого пола срабатывает термостат.
  • Вентиль перекрывает выход для холодной воды, которая подаётся в котёл, направляя её в байпас и в подающий коллектор.
  • В теплообменник жидкость поступает в меньшем объёме, соответственно, из котла выходит сниженный поток теплоносителя.

При восстановлении теплового режима термоголовка открывает выход для «обратки». Охлаждённый теплоноситель свободно проходит в котёл, где нагревается и выходит к подающему коллектору.

  1. При использовании комбинированного отопления. Насос располагают на обратной трубе, которая идёт от радиатора.
  2. Смесительный узел подключают к байпасу, соединяющий горячую и холодную магистрали.
  3. В этом случае к теплоносителю в подающем контуре радиатора подмешивается охлаждённая жидкость, которая выходит из нагревательного прибора. Она поступает в систему «тёплый пол».
  4. При подобной схеме «тёплого пола» длина магистрали не должна превышать 60 м.

В байпасе подключают оборудование с «Т-образным» методом. Горячий и холодный поток подводятся к нему симметрично с двух сторон. При необходимости выбирают оборудование с «L-образным» соединением. Обратная труба к нему подводится с боковой стороны.

Температура в разных помещениях может быть неодинакова. В ванной рекомендуют устанавливать 30 0С, в спальне 18 0С, в гостиной 24 0С. Чтобы иметь возможность создавать оптимальный температурный режим в определённых комнатах, к коллекторам подключают отдельные устройства.

Трёхходовой блок выбирают в зависимости от пропускной способности, мощности котла и температуры теплоносителя. При обогреве от печи предпочтительнее блок «DN25». Он выдерживает температуру 110 0С. Для низкотемпературных котлов устанавливают оборудование «VRG131» или «VTC300».

Мастера используют для одноконтурной магистрали трёхходовой вентиль, который заменяет коллекторную группу. Оборудование устанавливают на подающей трубе. Трубопровод подключается напрямую к смесительному узлу. В нём предусматривают парубок для отвода воздуха и фильтр для воды.

Для системы напольного отопления приобретают трёхходовые смесители «Valtec», «ESBE», «General Vent», «Arderia». Компании имеют дилеров и сервисные центры в Москве.

Для удобства контроля над системой отопления устанавливают сервоприводы, которые с помощью приложения подключают к компьютеру; появляется возможность устанавливать определённый тепловой режим в отдельных помещениях на отдалённом расстоянии от дома.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Читать еще:  Как стелить ковролин на деревянный пол

    Похожие записи

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Трехходовой клапан для теплого пола

Рассмотрим как выбрать трехходовой смесительный клапан для теплого пола.

Вариант №1

Помещения небольшой площади, например туалет, ванная или прихожая. Если вы хотите сделать теплый пол только в одной комнате, то установка узла подмеса может оказаться слишком дорогой. Как вариант можно подобрать специальный комплект для напольного отопления, куда входит два отсечных вентиля, термостатический клапан со встроенным термостатом и ящичек для скрытого монтажа с крышкой.

Термостатом управляет маховичок, который находится внизу клапана. Он предназначен для установления максимально допустимой температуры воды в контуре теплого пола. В случае попадания более горячей воды в контур – клапан перекроется термостатом. На термостатическую буксу, в верхней части клапана одевается дистанционная термостатическая головка, которая чувствует температуру в помещении: если станет жарко – головка прикроет клапан и циркуляция в контуре прекратится.

Вариант №2

Если вы планируете сделать теплый пол по всему этажу или во всем коттедже. Тогда необходимо сконструировать узел смешения, который отделит низкотемпературный контур (40-50°С) теплых полов от высокотемпературного контура (70-90°С) радиаторов. Для этого необходима схема на термостатических трехходовых клапанах со стопроцентным затеканием в тепловой контур.

Так можно сделать один, но большой контур, в котором насос будет гонять воду. А на подаче в теплый пол установить термостатический клапан, который управляется электронным регулятором температуры через привод. Эта схема работает за счет установки трехходового клапана на пересечении байпаса и обратной линии. При этом термоголовка на клапане измеряет температуру и если подается более горячая вода чем задано в значении термоголовки, то обратка перекрывается клапаном и дальше циркуляция продолжается по трубам теплого пола – малому кругу.

Вариант №3

Если же планируется установка большого количества теплых полов в многоквартирном жилом комплексе с собственной котельной, то дом можно разбить на зоны, в каждой из которых применить предыдущие схемы или же соорудить большой узел смешения одновременно для всех контуров теплых полов. Для этого лучше подойдут регулирующие трехходовые клапаны (типа Herz 4037).

В этом случае нужна связка совместимых между собой трехходового клапана, привода и контроллера, позволяющего обозначить границы температуры теплоносителя попадающего в теплый пол. После чего теплая вода может поступать либо на конечного потребителя (на поэтажный или поквартирный распределитель), либо в общий коллектор теплого пола. Также можно сделать в отдельных помещениях доступным управление температурой с помощью контроллеров (программируемого через термоприводы или простого) или термоголовок с удаленным управлением.

О трехходовом клапане подробнее на видео ниже.

Как установить трехходовой клапан на теплый пол?

Применение теплых полов

На сегодняшний день для отопления помещений довольно часто применяют теплые полы. По сравнению с классической радиаторной схемой разводки, у теплых полов есть множество преимуществ, в числе которых экономичность, эргономичность, надежность, эстетика, комфорт. Помимо преимуществ данная система отопления имеет свои недостатки: высокая инерционность нагрева и существенные начальные вложения в постройку.

Традиционная схема обвязки и регулирования теплого пола предполагает использование циркуляционного насоса и термостатического смесительного клапана. Насос постоянно прокачивает теплоноситель по контурам теплого пола, а смесительный клапан поддерживает температуру теплоносителя на заданном уровне. Это самая простая и надежная схема, она гарантирует постоянный равномерный отвод тепла в помещение и защищает полы от перегрева.

Преимущества такого решения заключаются в простоте и надежности, но оно не может обеспечить желаемый уровень комфорта и экономичности. Ручное регулирование клапана всегда происходит с запозданием. Сперва в помещении становится слишком жарко и только потом, на основании физиологических ощущений, владелец уменьшает температуру на смесительном клапане. То же самое происходит, когда температуру нужно увеличить. Но поскольку у полов большая инерционность нагрева, тепла расходуется больше, чем это необходимо, а в момент переходного периода становится либо слишком жарко, либо слишком холодно.

Автоматическое управление с помощью системы MY HEAT

Чтобы исключить влияние отмеченных негативных факторов применяется система автоматизации MY HEAT. Технически реализовать схему управления можно двумя основными способами.

Схема 1

Данный способ по технологической схеме обвязки мало отличается от вышеприведенного традиционного. Вместо термостатического смесителя используется трехходовой управляемый клапан или трехточечный сервопривод. Цепи управления на открытие и закрытие подключены к выходу модуля расширения MY HEAT. Управление насосом (включение/выключение) осуществляется также с релейного или симисторного выхода. После насоса на подаче устанавливается цифровой термодатчик, подключаемый к модулю расширения по шине 1-Wire.

Контроллер постоянно отслеживает температуру носителя на подаче теплого пола, регулирует смешение внешнего и обратного потоков, запускает и останавливает насос, когда это необходимо.

При использовании данной схемы контроллер осуществляет погодозависимое регулирование, используя кривые отопления — графики соответствия между показаниями уличной (наружной) температуры и температурой теплоносителя в контурах отопления. Использование кривых отопления и их вид задается в настройках контроллера.

Плюсы такого решения:
  • Низкие затраты на оборудование.
  • Возможность выбрать оптимальную кривую для поддержания комфортной температуры в теплых полах.
Минусы:
  • Температура пола в различных зонах может существенно отличаться в зависимости от длины контура, а также от непосредственной близости контуров к наружным стенам.

Схема 2

При использовании второго способа обвязки регулируется целевая температура самого теплого пола. Для этого в стяжке пола монтируются термодатчики (рекомендуется монтаж минимум двух датчиков на одну зону для резервирования, с целью снижения рисков выхода из строя одного из датчиков). Термодачики имеют возможность подключения как котроллеру, так и к модулям расширения MY HEAT. Температурное значение зоны может определяться, как абсолютный минимум, абсолютный максимум, либо усредненное температурное значение всех подключенных к данной зоне датчиков. На коллекторе на каждый из контуров устанавливается отдельный сервопривод. Перед коллекторами устанавливается насосно-смесительная группа, либо монтируется трехходовой смесительный клапан с насосом, как на первой схеме.

При таком способе обвязки происходит избирательное регулирование каждой зоны, а собственнику проще подбирать комфортную температуру пола в каждом помещение. Что немаловажно – задать целевую температуру пола можно в любой момент из мобильного приложения MY HEAT.

Для управления клапанами и насосами рекомендуется использовать модули расширения MH-EX-RL6S и MH-EX-RL6SW, так как они используют симисторы для включения нагрузки и являются бесшумными, что позволяет их использовать в жилых помещениях. Модуль MH-EX-RL6SW взаимодействует с контроллером по средствам беспроводной связи Wi-Fi, что существенно упрощает монтаж и настройку для удаленно-расположенных коллекторных групп.

Плюсы такого решения:
  • Возможность поддержания комфортной температуры пола вне зависимости от погодных условий и прочих факторов.
  • Максимальная экономичность.
Минусы:
  • По достижению требуемого прогрева, циркуляция прекращается, поэтому контур теплого пола может остывать неравномерно, в связи с этим температура может заметно отличаться в пределах одной зоны.
    Данный недостаток можно нивелировать настройкой работы алгоритма контроллера, при которой будет периодически включаться принудительная циркуляция.

Как было отмечено в начале статьи, существенным ограничением использования теплых полов является высокая инерционность нагрева. Это ограничение диктует варианты применения данной технологии. Там, где требуется быстрый и кратковременный нагрев (помещения выходного дня — дачи, базы отдыха, бани и т.д.), использование теплых полов абсолютно не практично и не рационально. А вот установка теплого пола в больших помещениях с постоянным нагревом, например, в спортзале или зимнем саду – это самый идеальный вариант применения. Нужно заметить, что чем больше объем помещения, тем выше экономический эффект от использования.

Исходя из нашего опыта, отопление жилых помещений исключительно теплыми полами не практично, особенно в условиях российского климата, когда скачки суточных температур нередко могут доходить до 20 градусов. Идеальный вариант – использование комбинированных схем с радиаторным отоплением. Например, регулирование теплого пола настраивается через погодозависимый алгоритм (схема 1), а за поддержание целевой температуры воздуха в помещении отвечает радиаторный контур.

Подключение «теплого пола» водяного к системе отопления

А. Кузьмук

Системы отопления типа водяной «теплый пол» пользуются все большей популярностью ввиду повышенного комфорта и экономичности. В то же время при их обустройстве в реконструируемых помещениях возникают вопросы о правильности подключения водяного «теплого пола». Чтобы не нанести вред нормальному функционированию существующих систем отопления, необходимо грамотно подобрать оборудование или же можно воспользоваться готовыми решениями в виде узлов подключения

Часто у пользователей возникает вопрос о том, как подключить «теплый пол» при реконструкции в многоэтажном здании без вреда для системы отопления в целом. И хотя, по большому счету, при этом происходит лишь замена радиатора на контур поверхностного обогрева такой же мощности, последствия неправильного монтажа могут привести (и нередко такое случается) к нарушению нормальной работы отопления у соседей по дому. Особенно это актуально для однотрубных систем, которыми оснащено большинство многоэтажных жилых зданий в Украине. В наихудшем случае возможно даже прекращение циркуляции теплоносителя по стояку.

Подключение «теплый пол»: теория и практика

Базовая правильная схема подключения «теплого пола» к двухтрубной системе отопления дома, показана на рис. 1. Центральное место в ней занимает насосное оборудование. Причем насосов необходимо два: первый в теплопункте обеспечивает подпор теплоносителя в магистральной линии, второй – для смешения и циркуляции в контуре «теплого пола». На вводе в квартиру должен быть установлен регулятор перепада давления. Кроме того, в случае двухтрубной системы отопления, как показано на схеме, необходимо установить обратный клапан на перемычке.

Рис. 1. Схема подключения «теплого пола» к двухтрубной системе

Если схема разводки однотрубная, то необходима установка балансировочного клапана на линии подмеса, как показано на рис. 2, для того, чтобы гидравлически увязать работу системы.

Рис. 2. Подключение к однотрубной системе отопления

При радиаторном отоплении, как правило, применяется теплоноситель с высокой температурой. Для того, чтобы снизить это значение и обеспечить нормальную работу «теплого пола» нужен смесительный клапан, желательно с терморегулятором для обеспечения комфорта и энергосбережения.

Подобрать все это оборудование по отдельности и увязать в одну систему не так просто. Ведь необходимо знать параметры расхода и перепадов давления, произвести соответствующие гидравлические расчеты.

С другой стороны, есть иной, более простой способ решения вопроса – установка готового узла подключения (рис. 3а, 3б). Рассмотрим его конструкцию и особенности на примере компактной насосной смесительной группы Regelset Flex предлагаемой компанией REHAU (Германия).

Рис. 3. Подключение смесительного узла:
а) подключение Regelset Flex к двухтрубной системе отопления;
б) к теплогенератору без встроенного насоса к гидрострелке или однотрубной системе отопления

Готовое решение для подключения водяного «теплого пола»

Использование готового решения для подключения «теплого пола» позволяет избежать ошибок при проектировании и подборе оборудования, сократить время на монтаж и упростить проведение работ. Смесительный узел (рис. 4) изначально предназначен для расширения существующей радиаторной системы до комбинированной – «радиатор/поверхностное отопление». С его помощью можно осуществлять постоянный контроль и регулирование температуры потока посредством встроенного термостатического клапана.

Рис. 4. Насосная смесительная группа:
1 – патрубок входящей линии; 2 – патрубок обратной линии; 3 – подача на коллектор «теплого пола»; 4 – обратная линия из коллектора «теплого пола»; 5 – термостатический регулятор; 6 – предохранительный термостат; 7 – циркуляционный насос; 8 – трехходовой смесительный клапан со встроенным обратным клапаном; 9 – датчик температуры; 10 – термометр

Соединительные детали комплекта оборудования (1-4, 10) изготовлены из никелированной латуни. Основным требованием к системе отопления является следующее – температура на входе должна быть на 10-15°C выше, чем желаемая температура подачи в контур «теплого пола». Это значение не должно опускаться ниже 40°C, иначе система не будет работать так, как положено. Подобное встречается при централизованном теплоснабжении в начале отопительного сезона, когда теплоноситель еще не прогрет.

От температуры подачи напрямую зависит и максимально возможная мощность отопления. Если при 50°C на линии подачи узел может обеспечить 3,3 кВт, то при 75°C – 10 кВт. Этого в любом случае достаточно для стандартной комнаты или даже квартиры в целом.

Видео. Насосно смесительный узел для «теплого пола»

Для регулировки температуры в смесительном трехходовом клапане (8) применяется термостатический регулятор (5). Он оснащен выносным температурным датчиком, уже вмонтированным в систему, что удобно и обеспечивает точность контроля температуры. При этом измеряется температура потока непосредственно на выходе из узла смешения.

Диапазон устанавливаемых значений температуры подачи (20-70°C) на регуляторе ограничен заводской настройкой 50°C. Если вдруг температура поднимается выше, при 55°C сработает защита. При этом по сигналу от накладного на подающий трубопровод термостата (6) разрывается электрическая цепь и прекращается работа насоса (7).

Читать еще:  Теплый пол в деревянном доме

Есть контактный термометр (10) для визуального контроля температуры подачи в контур «теплого пола».

Для обеспечения циркуляции теплоносителя применяется электронный высокоэффективный насос с короткой базой. Важно для правильной работы водяного «теплого пола» насос обязательно установить в режим (Δp-с) c постоянным напором, независимо от расхода теплоносителя. Есть также функция развоздушивания насоса. Смесительный узел подключается к контуру «теплого пола» через коллектор (рис. 5). Для этого предусмотрены эксцентрики.

Рис. 5. Подключение насосно-смесительного узла к коллектору водяного «теплого пола»

Принцип работы смесительного узла для подключения водяного «теплого пола»

Схема работы узла смешения довольно проста. Через левый патрубок заходит горячий теплоноситель. Здесь он смешивается с обраткой из контура «теплого пола». Часть этого обратного потока уходит в трубу общей системы отопления, а часть смешивается в трехходовом клапане. Для того, чтобы предотвратить перетекание теплоносителя из подающей линии в обратную используется встроенный обратный клапан.

Узел может быть установлен в двухтрубную систему отопления (рис. 3а), т.е. в систему с подпором от насоса в котле, теплопункте или котельной. И насос группы здесь служит только для обеспечения циркуляции теплоносителя в контуре «теплого пола». Также данную станцию можно поставить и на однотрубную систему или подключить к напрямую к гидрострелке (см. рис 3 б). Смесительный узел может работать без «подпора», но на расстоянии не более 5 метров от места подключения.

Оборудование смесительной группы не требует обслуживания. Единственная рекомендация, если на лето сливается стояк центрального отопления, то лучше закрыть систему и оставить в ней теплоноситель. Это поможет избежать коррозии и завоздушивания.

Примечательно, что систему управления смесительным узлом можно модернизировать и сделать погодозависимой. Для этого вместо термостатического регулятора устанавливается аналоговый сервопривод, который управляется погодозависимым контролером и на который подаются сигналы от датчика температуры наружного воздуха.

Вывод

Использование готовых решений в виде узла подключения «теплого пола» позволяет упростить проектирование, минимизировать ошибки при выборе оборудования и его монтаже. В итоге, улучшается надежность системы и предотвращается вероятность негативного воздействия на систему отопления в целом.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Трехходовой клапан с электроприводом: конструкция, где применяется

Трехходовой клапан с электроприводом — исполнительное устройство по распределению потоков сред в системах отопления, водо- и холодоснабжения, вентиляции, кондиционирования. Обычно 3-ходовой клапан и электропривод это два отдельных изделия, которые подбираются исходя из требований к работе системы.

Управление может осуществляться через главный контроллер или через встроенный регулятор с датчиком.

Конструкция

Трехходовой клапан с электроприводом может быть смесительным или разделительным. В смесительном два патрубка для входа и один для выхода, в разделительном — один вход и два выхода.

Основными элементами арматуры являются:

  • корпус
  • запорно-регулирующий элемент
  • шток
  • уплотнения

Корпуса арматуры изготавливают из латуни, чугуна, нержавеющей стали. Для бытовых отопительных систем чаще всего используют латунные с резьбовым присоединением, реже чугунные, фланцевые. В качестве запорно-регулирующего элемента может выступать поворотная полусфера (пластина), шар или круглая пластина с уплотнителем (в седельных клапанах). В поворотных клапанах движение вала вращательное, в седельных — поступательное.
Электропривод клапана — электродвигатель способный развивать определенное поворотное усилие для передачи на вал. Они бывают на 220 В и 24 В.

Трехходовые клапаны с электроприводом: примеры установки

В современных системах отопления, кондиционирования, водоснабжения они устанавливаются достаточно часто и решают задачи регулирования в автоматическом режиме. Во-первых, это удобно для владельца дома, во-вторых — значительно экономится расход топлива. Рассмотрим наиболее типичные сферы применения трехходовых клапанов с электроприводом на примерах крупнейшего производителя такой продукции шведской компании ESBE.

Защита твердотопливного котла и эффективное заполнение теплоаккумулятора

Трехходовой клапан с электроприводом устанавливается на обратном трубопроводе между твердотопливным котлом и теплоаккумулятором. Управление осуществляется по температуре на обратке перед котлом. В линейке ESBE интересной комбинацией для этого будет трехходовой клапан + контроллер с приводом (VRG130 + CRA110). При старте котла горячий теплоноситель пойдет по малому кругу через байпас на обратку. Это предотвращает конденсатообразование, которое вызывает коррозию теплообменника и труб. По мере выхода твердотопливного котла на рабочий режим температура в обратке будет подниматься и контроллер будет давать команды на прикрывание байпаса — горячий теплоноситель пойдет в теплоаккумулятор.

Регулирование температуры в одиночном контуре теплого пола

Трехходовой смесительный клапан с электроприводом устанавливается на подаче в контур теплого пола перед циркуляционным насосом. Температура на выходе из клапана регулируется с помощью датчика, установленного за насосом. Чем выше температура теплоносителя от котла, тем больше подмешивается холодного теплоносителя из обратки теплого пола. Температура теплоносителя в трубе теплого пола не должна превышать температуру 35-45 град. С. Иначе у жильцов будет возникать дискомфорт в ногах, а при сильном перегреве может произойти и разрушение стяжки.

Регулирование температуры греющей среды на теплообменнике ГВС

В системе горячего косвенного водоснабжения перед пластинчатым теплообменником устанавливается 3-ходовой клапан с электроприводом. Измерительный датчик устанавливается за теплообменником на трубу подачи горячей воды к водопотребителям. В зависимости от температуры ГВС клапан с приводом будет регулировать соотношение теплоносителя от теплогенератора и обратного от пластинчатого теплообменника.

Размер 3-ходового клапана подбирается по показателю его пропускной способности Kvs. Электропривод должен подходить к клапану, удовлетворять по скорости регулирования и мощности. Обычно в инструкциях производителей указано какую арматуру следует использовать в том или ином случае, а также совместимость клапанов и электроприводов.

В интернет-магазине UniDim большой выбор двух-, трех-, четырехходовых клапанов и приводов к ним. Представленные бренды: ESBE, MUT, WATTS, HERZ, AFRISO, RBM.

Ниже на видео от ESBE показано как можно увеличить комфорт в доме и экономить топливо с установкой на 3-ходовой клапан привода-контроллера, управляемого комнатным терморегулятором:

Как правильно выбрать и установить трехходовой регулирующий клапан для теплого пола

Если воду из отопительного котла (ее температура зачастую доходит до 90-95°С) напрямую заводить в контуры системы теплого пола, в помещении будет слишком жарко. По нормативам, теплоноситель, поступающий в контуры, должен иметь температуру из определенного диапазона – 40-45°С. Чтобы обеспечить такие условия функционирования используется специальное устройство – трехходовой клапан.

Особенности конструкции и функции устройства

Главное функциональное назначение клапана – смешивание в определенной пропорции остывшей жидкости из обратного контура с горячей водой, идущей в контур из нагревательного котла. Трехходовой клапан также называют термостатическим, термосмесительным, либо узлом подмеса.

Устройство оборудовано тремя рабочими отверстиями:

  • Вход для горячего носителя, поступающего от котла.
  • Средний вход, куда поступает остывшая жидкость из обратного контура.
  • Выход, откуда в контур идет смешанный поток воды, имеющий необходимую температуру.

В пространстве между входами предусмотрена термочувствительная заслонка, регулирующая интенсивность прямого и обратного потоков посредством сжимания или расширения под действием температуры.

Обратите внимание! Определить правильную последовательность подключения помогут метки, нанесенные на корпус изделия.

Клапан работает в непрерывном режиме, обеспечивая постоянный цикл движения теплоносителя. Пошаговый принцип работы устройства можно представить следующим образом:

  • Горячий теплоноситель от котла доходит до термосмесительного клапана.
  • Устройство определяет уровень нагрева жидкости.
  • Если температура носителя оказывается больше заранее установленного порога, узел подмеса открывает путь для поступления воды из обратного контура.
  • Внутри устройства происходит смешивание двух потоков – нагретого и охлажденного.
  • Когда температура смешанного потока жидкости достигает порогового значения, вход от обратного контура перекрывается.

Для эффективного и полноценного функционирования клапана в контурах теплого пола должен поддерживаться постоянный уровень давления. Для этой цели в схему включается циркуляционный насос.

Варианты использования трехходового клапана для теплого пола

В помещениях малой площади (ванная, кухня, санузел) монтировать полнофункциональный смесительный узел вовсе необязательно. Затраты на него могут превысить совокупную стоимость прочих элементов теплого пола. Здесь вполне можно обойтись обычным трехходовым вентилем. Контроль за температурным режимом обеспечивает термостат. Существуют также варианты ручной регулировки потоков теплоносителя. Для этого используются устройства с рукояткой, но их точность, эффективность и удобство использования оставляют желать лучшего.

Для более габаритных систем включение в схему узла подмеса уже считается обязательным.

Устройство теплых полов в больших помещениях или многоэтажных домах предполагает монтаж нескольких отопительных контуров различной длины. Соответственно, и смесительных узлов придется установить несколько.

В таких схемах можно использовать совместную работу нескольких устройств:

  • Сервопривод. Устройство, способное подавать команды на открытие или закрытие заслонки по сигналам, идущим от датчиков. Позволяет осуществлять подачу теплоносителя различного уровня нагрева в те или иные зоны отапливаемого помещения.
  • Трехходовой клапан.
  • Контроллер.

Контроллер задает граничные значения температурного диапазона. Теплоноситель после прохождения узла может поступать в нужную комнату, либо проходить через коллектор, который распределит потоки по контурам.

Недостатки смешивающих узлов

Несмотря на очевидную пользу, трехходовые клапаны не лишены некоторых недостатков:

  • Увеличение гидравлического сопротивления системы. Это может оказаться особенно заметным в сложных сетях, имеющих несколько коллекторов, насосов и узлов смешивания.
  • Вероятность резкого заброса больших объемов горячей воды в контуры отопления. Это чревато завоздушиванием системы и может даже привести к образованию протечек. Такая проблема чаще проявляется на этапе запуска системы, поэтому к данному этапу работ стоит относиться очень ответственно.

Особенности автоматических устройств

Для обеспечения эффективной работы термосмесительного клапана процесс образования смешанного потока жидкости должен непрерывно контролироваться. Лучше, если это делается в автоматическом режиме.

Устройства с автоматическим управлением регулируются электрическими или пневматическими узлами.

  • Электрические приводы сравнительно недороги и просты в подключении. Этим во многом объясняется их популярность и широкое распространение. С другой стороны, зависимость от электропитания и потребность в периодическом обслуживании делают их недостаточно надежными.
  • Пневматические приводы стоят дороже, а процедура их подключения – сложнее. Впрочем, эти недостатки окупаются большим сроком службы и полной автономностью.

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства. Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

  • Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
  • При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

  • Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
  • Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
  • Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Установка термосмесителя для теплого пола

Трехходовой клапан монтируется в разрыв основного трубопровода и соединяется с обратным контуром системы. Установка осуществляется с использованием стандартного набора инструментов: гаечных ключей, пассатижей, подмотки, подходящих по размеру прокладок.

Это важно! Монтаж устройства осуществляется на этапе установки коллектора, до заливки бетонной стяжки.

В зависимости от конструкции, клапан имеет внутреннюю, либо внешнюю резьбу. На нее накручивается стандартная накидная гайка или фитинг (чрезмерных усилий при закручивании резьбы прилагать не следует, это может повредить прокладки).

Читать еще:  Инструкция по монтажу винилового ламината Alex

Предварительно на резьбу наматывается подходящий уплотнитель. Места стыковки должны быть плотными и ровными, не иметь перекосов резьбы.

В зависимости от хода потоков теплоносителя, схема включения устройства в систему может различаться:

  • Симметричное подключение (Т-образная схема). Разогретый и охлажденный потоки поступают в боковые отверстия изделия, смешанный поток идет из центрального отверстия.
  • Асимметричное (L-образное) подключение. Горячий носитель и охлажденный поступают в два соседних отверстия, выходной поток идет через боковое.

При выборе того или иного варианта подключения, необходимо учитывать, как изделие будет вписываться в существующую обвязку трубопровода.

После завершения процедуры монтажа, система подвергается испытаниям. Тестирование должно продолжаться не менее 24 часов. Если все узлы функционируют исправно, можно осуществлять заливку и пользоваться системой в штатном режиме, наслаждаясь комфортом и уютом в исправно отапливаемых помещениях.

Смесительный клапан – один из главных узлов системы теплого пола. От его правильной работы зависит качество и точность регулировки температуры, что накладывает повышенную ответственность на проведение работ по его монтажу и обслуживанию.

Водяной теплый пол — пошаговое руководство по установке

Хотя многие из доступных электрических систем отопления идеально подходят для установки в небольших помещениях, когда дело касается крупных проектов, водяной теплый пол часто является лучшим выбором.
Монтаж системы водяных теплых полов занимает больше времени, чем их электрические аналоги, но многие считают, что эти усилия того стоят.

Так же недостатком водяных теплых полов принято считать более дорогой монтаж. Но что, если бы вы могли смонтировать водяной теплый пол самостоятельно? Вы можете значительно снизить стоимость монтажа.

Шаг 1 – Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи комнат и помещений в которых планируется монтаж водяного теплого пола.

Для начала вам необходимо определить местонахождение коллектора для водяных теплых полов. Если вы устанавливаете систему с одной комнатой, например, в зимнем саду, вы можете оставить коллектор в одной комнате.
Однако для больших многокомнатных систем необходимо будет проложить трубопровод через дверные проемы или стены, поэтому важно точно знать, где будет находиться коллектор.

Если планировка помещений и комнат предполагает прокладку труб через стены, сейчас самое время сверлить отверстия. Помните, что вам нужно просверлить в два раза больше отверстий чем петель трубы в помещении – одно отверстие для подачи, другое для обратки.

После того, как все отверстия будут просверлены, полы должны быть тщательно подметены и очищены от пыли и мусора. Любые острые выступы или вмятины на прочном основании должны быть срезаны, отшлифованы и заполнены перед тем, как приступить к укладке изоляции.
Для деревянных полов, прежде чем продолжить, убедитесь, что все половые доски надежно закреплены и выровнены.

Шаг 2 – Изоляция

Укладка изоляции для системы водяного теплого пола – это отдельная работа, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, которое точно покажет вам, что вам нужно сделать, чтобы уложить изоляцию правильно.

Шаг 3 – Установите коллектор

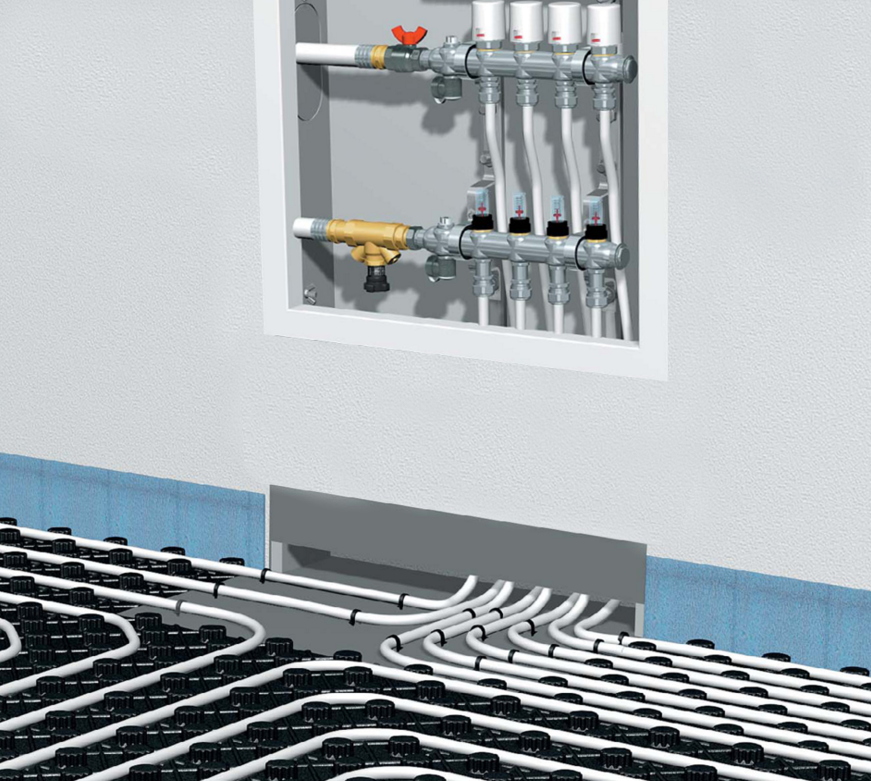

Установите коллектор в выбранном помещении на надежной стене. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, так что трубы при установке были изогнуты плавно.

Также стоит учитывать положение вашего коллектора на будущее. Хотя спрятать его в углу может показаться хорошей идеей сейчас, но когда речь пойдет об обслуживании, вам понадобится много места вокруг коллектора. Обеспечение легкого доступа к коллектору может спасти от головной боли в последствии.

Подсоедините коллектор к имеющейся подаче теплоносителя через насос и смесительный клапан, убедившись, что изолирующие краны находятся в закрытом положении. Если вы планируете использовать радиаторы, совместно с водяным теплым полом, вам понадобится трехходовой термосмесительный клапан, чтобы вы могли раздельно контролировать оба контура отопления.

Шаг 4 – Трубные крепления

Теперь, когда ваша изоляция и коллектор установлены, пришло время прокладывать трубопровод для вашей системы водяного теплого пола. Чтобы трубы оставались прочно на месте при укладке, важно правильно закрепить трубы до начала процесса.

Для этого есть несколько вариантов:
— предварительно изолированные панели в пазами для укладки труб
— фиксация труб к изоляции сипециальными скобами
— фиксация труб при помощи пластмассовых стяжек к дополнительной арматурной решетке.

Шаг 5 – Прокладка трубопровода

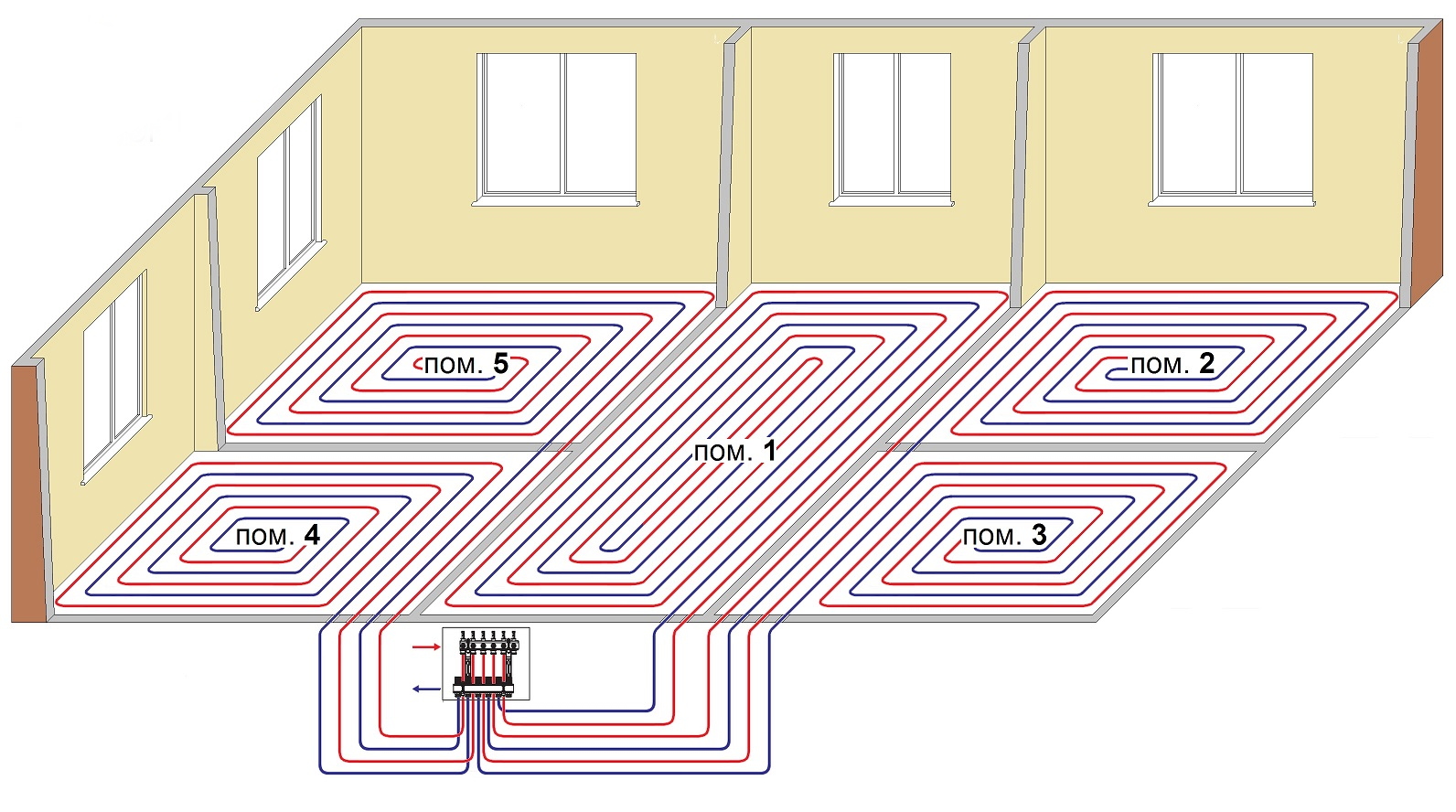

Выбрав метод крепления трубы. Начертите макет укладки петель трубы, чтобы оптимизировать систему водного теплого пола.

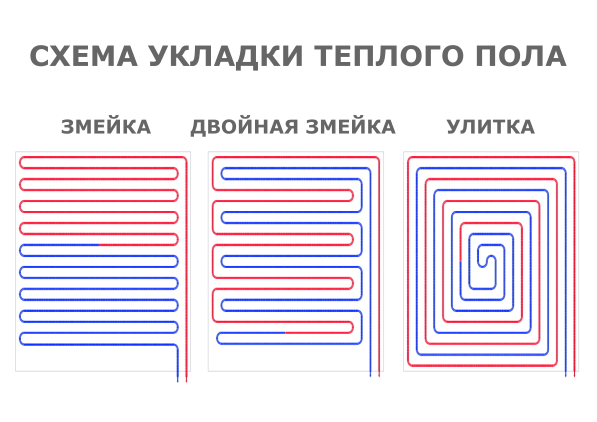

Разместите трубопровод с интервалами приблизительно 200 мм, следуя змеевидному рисунку (аналогичному приведенному выше рисунку) туда и обратно, оставляя достаточно места для того, чтобы труба могла вернуться обратно вдоль стены. Когда будете прокладывать трубу, не забудьте оставить достаточно трубы, чтобы вернуться к коллектору. На рисунке ниже представлены 3 различные схемы укладки трубы.

В больших помещениях потребуется уложить несколько петель трубы, поскольку максимальная длина трубопровода для одного контура составляет 100 метров. Также стоит помнить, что каждая петля должна состоять из одного непрерывного куска трубы. Использование нескольких соединенных кусков трубы для одного контура недопустимо.
Точно так же важно помнить, что необходимо закрепить любой трубопровод, выходящий из стяжки. Невыполнение этого требования может привести к расколу труб.

Шаг 6 – Подключение трубопровода к коллектору

Все трубы приходящие к коллекторы должны быть аккуратно обрезаны труборезом, исполдьзование пилы недопустимо.
Возьмите свой первый кусок трубы и наденьте гайку и компрессионное кольцо поверх трубы. Затем, крепко удерживая трубу, вставьте штуцер евроконуса в трубу. Как только это будет сделано, вы можете вставить трубу в клапан в нижней части коллектора и затянуть гайку.

Закрутите гайку руками следя за тем чтобы труба со штуцером плотно садились в гнездо коллектора, затем закончите работу гаечным ключом. Хотя хорошая фиксация важна, но не перетягивайте гайку слишком сильно.
Повторите процесс для всех труб, убедившись, что каждая из петель подключена к подающему и обратному коллекторам.

Шаг 7 – Промывка, наполнение и герметизация

Проверьте, что запорные клапаны закрыты, затем подсоедините шланги к точке наполнения и слива на коллекторе.
Прежде чем открывать клапаны в точках наполнения и слива, убедитесь, что все клапаны контуров теплого пола закрыты. Это можно сделать повернув декоративные крышки на вашем коллекторе по часовой стрелке до упора.

Промывка контуров начинается с самой дальней петли на коллекторе. Выберите крайнюю петлю, например крайнюю левую, если смотреть на смонтрованный коллектор. Откройте контурные клапана этой петли и после этого откройте запорные клапана слива и наполнения, убедитесь в том что, теплоноситель поступает в открытый контур.

Этот процесс удалит любой мусор из системы, а также очистит контур от воздуха. Когда поток теплоносителя из сливного отверстия станет непрерывным без воздуха, вы можете закрыть клапан контура, это должно немедленно остановить поток теплоносителя из сливного отверстия. Если теплоноситель продолжает течь, в системе может оставаться воздух, поэтому откройте клапан и попробуйте снова.

Если вы довольны, и уверены, что в петле нет воздуха, перекройте ее и откройте следующую рядом с ней, чтобы повторить тот же процесс. Продолжайте движение вдоль коллектора, пока все петли не будут промыты и заполнены. Затем вы можете закрыть наливные и сливные клапаны и отключить подачу теплоносителя.

Теперь мы можем начать тестирование системы под давлением. Некоторые коллекторы имеют встроенный манометр, в то время как другим понадобится навинчивать блок с манометром.
Откройте все контуры и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к впускному отверстию для заполнения. Поднимите давление до двух бар в течение 10 минут и проверьте на любые утечки или потери давления. Если все в порядке, вы можете поднять давление до 10 бар и оставить на сутки. Если через сутки давление в системе упало, то нужно повторить весь процесс. Если после повторного процесса давление в системе также падает значит в системе есть течь.

Если все в порядке, тогда давление можно снизить до 6 бар, так как теперь пришло время начать укладку пола. Система должна оставаться под давлением во время укладки стяжки.
Когда вы начинаете укладку, стоит помнить, что давление, показанное на манометре, вероятно, увеличится. Это связано с тем, что смесь песка и цемента нагревается по мере отверждения, вызывая расширение теплоносителя в трубах.

Шаг 8 – Стяжка поверх водяного теплого пола

Как и в случае с изоляцией, заливка стяжки является важной частью процесса, и если вы выбрали найма подрядчика, то заранее оговорите временя отверждения и сушки, поскольку они могут варьироваться в зависимости от типа используемых материалов.
Ваша система подогрева пола не должна использоваться для ускорения процесса сушки стяжки, поскольку это может привести к растрескиванию и ослаблению пола.

Шаг 9 – Уложите пол

Теперь, когда стяжка высохла, вы можете приступить к укладке пола по вашему выбору. Какой бы тип пола вы ни выбрали, этот этап всегда будет наиболее приятным, так как вы, наконец, сможете увидеть финишную черту впереди.

Шаг 10 – Включение и разогрев!

В процессе того, как вы терпеливо подождете, пока стяжка не высохнет должным образом и пока вы не уложили пол, вам не терпится включить теплый пол, чтобы показать его друзьям и родным. Однако сначала вам нужно проверить скорость потока теплоносителя и медленно увеличивать температуру в только что уложенном полу.

Все коллекторы имеют разные расходомеры, поэтому обратитесь к инструкции по эксплуатации, чтобы проверить, как правильно выполнить эти регулировки.
В первый день начните с установки системы на минимальное значение температуры теплоносителя, обычно от 10 ° до 15 °, и оставьте его на этом уровне на 2-3 дня. Затем температуру можно постепенно увеличивать в течение следующих нескольких дней, пока вы не достигнете желаемого уровня между 40 °. При этом температура самого пола может быть в пределах 21-28 °

Как только вы достигнете нужной температуры, ваша работа будет завершена. Теперь вы можете наслаждаться всем комфортом и экономией, которые дает система водяного теплого пола.

Трехходовой, смесительный, распределительный клапан в Киеве

Термостатический смеситель-устройство, с помощью которого достигается определенное значение температурных показателей в контуре системы отопления или водоснабжения.

Трехходовые клапаны применяются для нормализации работы твердотопливного котла, контроля температуры теплого пола или смесительного крана, также для распределения потока теплоносителя в системе отопления.

По назначению термосмесители делятся на несколько категорий:

Антиконденсационный трехходовой клапан

Разработан специально для нормализации работы отопительного оборудования на твердом топливе.

Работа твердотопливного котла зависит от качества топлива, тяги и оптимальной температурной разницы между теплоносителем подачи котла и возвратного контура. Считается, что максимальный перепад температур не должен превышать 15°C. К примеру, если твердотопливный котел нагревает воду до 70°C то на входе в котел температура теплоносителя не должна быть ниже 55°C. В противном случае на стенках камеры сгорания начинает выделяться конденсат, который смешивается с продуктами сгорания топлива образуя слой сажи, что значительно снижает КПД. Более того постоянное образование конденсата приводит к низкотемпературной коррозии, которая в разы уменьшает срок службы котла.

С помощью трехходового клапана температура на входе в котел не будет меньше, чем та, которая настроена на устройстве. Как правило, такие клапаны имеют встроенный термостат, с настроенной температурой смешивания.

Термостатический смесительный клапан

Используется в системе горячего водоснабжения, контуре теплого пола. В отличие от антиконденсационных трехходовых клапанов, термостатические смесители ограничивают максимальную температуру горячей воды, при этом контролируя заданную.

К примеру, для теплого пола очень важно недопущение превышения максимальной температуры теплоносителя, также и в точках водозабора гораздо рациональнее использовать предустановленное значение комфортной температуры воды, исключая возможность получения ожогов кипятком. Именно для контроля данных показателей используются термостатические смесители.

При подборе термостатических смесителей для теплого пола или точки водозабора обращайте внимание на температурные диапазоны работы устройства и пропускную способность.

Распределительный клапан

— При необходимости разделить поток в системе отопления используется распределительный трехходовой или четырехходовой клапан.

Для более эффективной работы устройств к ним подключают термоголовки с выносными датчиками, сервоприводы и блоки управления, что значительно улучшает работу смесительных и распределительных устройств.

При необходимости управлять температурой смешивания стоит установить трехходовой или четырехходовой смесительный клапан с вентилем.

Купить смесительный трехходовой клапан для теплого пола или твердотопливных котлов Вы можете в нашем магазине. Доставка по Украине. Рассрочка.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
