Маркировка пожарных рукавов ГОСТ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий документ устанавливает общие технические требования и методы испытаний пожарных шкафов (ПШ).

Настоящие нормы распространяются на все виды испытаний ПШ, в том числе сертификационные.

Пожарные шкафы должны размещаться внутри зданий и сооружений, имеющих внутренний водопровод, обеспечивающий расход воды не ниже норм, оговоренных в СНиП 2.04.01-85.

ПШ должны соответствовать требованиям климатического исполнения с категорией размещения по ГОСТ 15150. Температурный диапазон применения от 5 до 45 °С.

2. КЛАССИФИКАЦИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

2.2. Размеры пожарных шкафов определяются в зависимости от количества и диаметра размещаемых в них пожарных клапанов, рукавов, стволов, огнетушителей. В пожарных шкафах, кроме устанавливаемых в жилых зданиях, должно быть предусмотрено место для установки огнетушителей, количество и размеры которых определяются в проектах на вновь строящиеся и реконструируемые объекты.

Пожарные шкафы, устанавливаемые на спаренных пожарных стояках, должны иметь размеры, позволяющие размещать в них два или четыре комплекта пожарных кранов ДУ-65, а также огнетушители.

— рукава пожарные напорные по ГОСТ Р 51049, НПБ 152;

— головки соединительные для пожарного оборудования по ГОСТ 28252, НПБ 153;

— клапаны для пожарных кранов по НПБ 154;

— стволы пожарные ручные по НПБ 177;

— огнетушители переносные по НПБ 155.

2.4. Огнетушители могут размещаться как в общем, так и в отдельном отсеке пожарного шкафа, а также в отдельном шкафу, при этом на него распространяются все требования настоящих НПБ.

3. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. ПШ должны изготавливаться в соответствии с требованиями настоящих НПБ и технической документации, утвержденных в установленном порядке.

3.2. ПШ должны быть оборудованы поворотной кассетой для размещения в ней пожарного рукава, укладываемого в двойную скатку, «гармошку» (см. рисунок).

3.5. Внешнее оформление ПШ должно включать красный сигнальный цвет по ГОСТ 12.4.026 . Надписи на дверках ПШ наносятся в соответствии с ГОСТ 12.4.009 , п. 2.5.10 . Допускается изготавливать шкафы без прозрачных вставок, при этом на дверке шкафа должна быть нанесена информация о его содержимом.

— маховичок клапана должен располагаться так, чтобы обеспечивалось удобство его охвата рукой и вращения;

— выходной патрубок клапана должен располагаться так, чтобы обеспечивалось удобство присоединения пожарного рукава и исключался резкий «излом» рукава при прокладке его в любую от клапана сторону.

Допускается использовать в качестве пожарных клапаны запорные муфтовые или цапковые общепромышленного назначения.

Пожарные клапаны, изготовленные из чугуна, должны быть окрашены в красный цвет в соответствии с ГОСТ 14202.

3.7. Пожарный шкаф должен иметь элементы крепления к строительным конструкциям.

3.8. Шкаф должен изготавливаться из листовой стали. Окраску наружных и внутренних поверхностей шкафа производить по грунтовке ГФ-21, ГОСТ 25129 , эмалью ПФ-115, ГОСТ 6465 , или другими покрытиями с показателями не ниже указанных. Цвет покрытия снаружи и внутри — в соответствии с проектной документацией.

3.10. При дистанционном пуске пожарных насосов место расположения пусковых кнопок и кнопок тревожной сигнализации в шкафах должно оговариваться при их заказе на изготовление.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Испытания проводят в нормальных климатических условиях по ГОСТ 15150.

4.2. Габаритные размеры ПШ (п. 2.1 ) и установочные размеры пожарного крана измеряют рулеткой со стальной лентой по ГОСТ 7502 или линейкой по ГОСТ 427 с погрешностью до 1 мм, длину рукава измеряют с погрешностью до 0,1 м.

4.3. Комплектацию шкафов (п. 2.3 ), проверку наличия вентиляционных отверстий (п. 3.3 ), наличие прозрачной вставки, возможность опломбирования дверок шкафа (п. 3.4 ), внешнюю окраску (пп. 3.5 , 3.6 ), установку огнетушителей и возможность прочтения маркировки на их корпусах (п. 3.4 ) проверяют внешним осмотром.

4.4. Качество комплектующих пожарного шкафа (п. 2.3 .) подтверждается документом предприятия-изготовителя.

4.5. Качество покрытий (п. 3.8 ) проверяют по ГОСТ 9.302 (контроль внешнего вида) внешним осмотром.

4.6. Испытание на прочность и плотность крепления рукавов с соединительными головками (п. 3.9 ) проводят на рукавах, входящих в комплект ПШ. Рукав раскатывают на полную длину и подсоединяют к насосу, снабженному контрольным манометром ГОСТ 2405, класс точности 1,5. При открытом стволе рукав плавно заполняют водой, ствол перекрывают. Давление плавно в течение 1-2 мин поднимают до испытательного (п. 3.9 ) и выдерживают в течение (3,0 + 0,1) мин. Места крепления головок с рукавами, стыки головок, клапан запорный должны быть герметичными. Утечка воды через перекрывающее устройство ствола в соответствии с ГОСТ 9923.

4.7. Расход воды, обеспечиваемый комплектующими пожарного шкафа, измеряют в ходе продолжения испытаний по п. 3.9 . При этом ствол устанавливают стационарно с соблюдением требований методики испытаний стволов по ГОСТ 9923.

Читать еще:  Схемы установки клапанов огнезадерживающих КОЗ

Расход воды определяется с помощью мерного бака. При этом емкость бака должна быть не менее 250 л, а продолжительность времени подачи воды не менее 30 с. Расход воды определяется как частное от деления объема воды в баке на время подачи ее в бак.

Испытания проводят как при сплошной, так и при распыленной струе при давлении перед стволом (0,4 ± 0,05) МПа.

4.8. В случае сертификационных испытаний берут три комплекта шкафов пожарных, при этом каждый из них должен удовлетворять предъявляемым требованиям.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Для транспортирования ПШ должен быть упакован в коробку из гофрированного картона или в деревянный ящик по ГОСТ 2991.

5.2. Масса брутто не должна превышать 80 кг. Допускается транспортирование ПШ в контейнерах без упаковки при условии предохранения их от повреждения.

5.3. Каждый ПШ должен сопровождаться паспортом, объединенным с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601.

Сопроводительная документация должна быть предохранена от механических повреждений и воздействия атмосферных осадков.

5.4. Консервация ПШ по ГОСТ 9.014. Срок консервации 1 год.

6. МАРКИРОВКА

6.1. На каждом ПШ, в месте, указанном на чертеже, должна быть маркировка, сохраняющаяся в течение всего срока эксплуатации с указанием:

— товарного знака предприятия-изготовителя;

— условного обозначения ПШ;

— штампа технического контроля.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Изготовитель должен гарантировать соответствие ПШ требованиям настоящих НПБ при соблюдении условий эксплуатации и хранения.

7.2. Гарантийный срок хранения ПШ — 36 месяцев с момента изготовления. Гарантийный срок эксплуатации в пределах гарантийного срока хранения — 24 месяца со дня ввода в эксплуатацию.

8. Нормативные ссылки

В настоящих НПБ использованы ссылки на следующие стандарты:

СНиП 2.04.01-85 Внутренний водопровод и канализация зданий.

ГОСТ 2.601 ЕСКД. Эксплуатационные документы.

ГОСТ 9.014 ЕСЗКС. Временная противокоррозионная защита изделий. Общие требования.

ГОСТ 9.302 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Методы контроля.

ГОСТ 12.4.009 Пожарная техника для защиты объектов. ГОСТ 12.4.026 ССБТ. Цвета сигнальные и знаки безопасности.

ГОСТ 427 Линейки измерительные металлические. ТУ.

ГОСТ 2405 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. ОТТ.

ГОСТ 2991 Ящики дощатые неразборные для грузов массой до 500 кг. ОТУ.

ГОСТ 6465 Эмали ПФ-115. Технические условия.

ГОСТ 7502 Рулетки измерительные металлические. ТУ.

ГОСТ 9923 Стволы пожарные ручные. ТУ.

ГОСТ 14202 Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки.

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ Р 51049-97 Рукава пожарные напорные. Общие технические требования. Методы испытаний.

ГОСТ 28352-89 Е Головки соединительные для пожарного оборудования. Типы, основные параметры и размеры.

НПБ 152-96 Рукава пожарные напорные. Общие технические требования. Методы испытаний.

НПБ 153-96 Головки соединительные для пожарного оборудования. Общие технические требования. Методы испытаний.

НПБ 154-96 Клапаны для пожарных кранов. Общие технические требования. Методы испытаний.

НПБ 177-99 Стволы пожарные ручные. Общие технические требования. Методы испытаний.

НПБ 155-96 Пожарная техника. Огнетушители переносные. Основные показатели и методы испытаний.

Приложение А

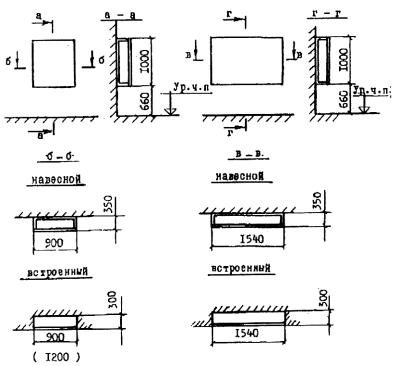

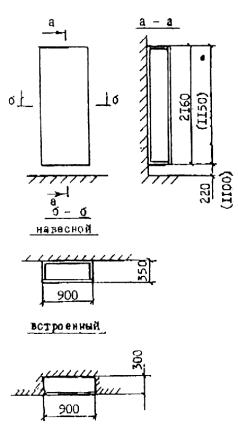

ГАБАРИТЫ ПОЖАРНЫХ ШКАФОВ ПК-Ж1, ПК-Ж2

На один стояк с одним и двумя клапанами

На два стояка с двумя клапанами

1. Размеры в скобках даны для шкафов, оборудованных одним рукавом. 2. Стояки проходят в габаритах шкафов.

На один вентиль На два вентиля

1. Стояки проходят вне габаритов шкафов.

2. Размер в скобках указан при установке двух огнетушителей.

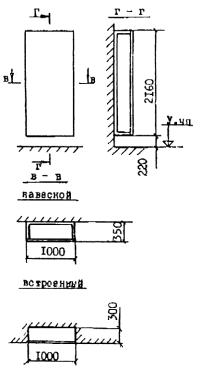

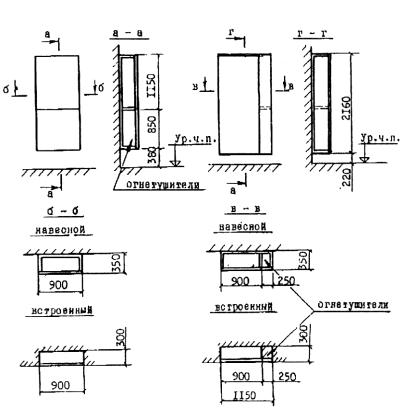

ГАБАРИТЫ ПОЖАРНЫХ ШКАФОВ ПК-П1, ПК-П2

На один стояк один клапан На два стояка два клапана

Примечание. Стояки проходят в габаритах шкафов.

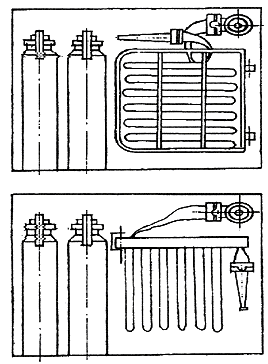

ПРИМЕРНЫЕ СХЕМЫ УСТАНОВКИ ПОЖАРНЫХ ШКАФОВ

Маркировка пожарных рукавов ГОСТ

  • шкаф пожарный для размещения пожарного крана (ШП-К);
  • шкаф пожарный для размещения огнетушителей (ШП-О);
  • шкаф пожарный для размещения пожарного крана и огнетушителей (ШП-К-О);
  • шкаф пожарный многофункциональный интегрированный (ШПМИ).

Конструкция пожарного шкафа должна обеспечивать его естественную вентиляцию. Вентиляционные отверстия следует располагать в верхних и нижних частях дверок или на боковых поверхностях стенок пожарного шкафа (модуля). Общая площадь вентиляционных отверстий должна быть не менее 10 см2. (п.5.3 ГОСТ Р 51844-2009).

В стенке пожарного шкафа, модуля, отсека для ПК должно быть выполнено отверстие для трубопровода с условным проходом, соответствующим условному проходу ПК и схеме размещения комплекта ПК (п.5.8 ГОСТ Р 51844-2009).

Читать еще:  Desktop_1 / 07 - Тексты лекций / Тема №8_1 Водоотдача водопроводов

Дверцы пожарного шкафа (модуля) должны иметь конструктивные элементы для их опломбирования и фиксации в закрытом положении, позволяющие безопасно открывать шкаф в экстренных случаях в течение не более 15 с.(п.5.12 ГОСТ Р 51844-2009).

Пожарный шкаф должен быть изготовлен из негорючих материалов (п.5.13 ГОСТ Р 51844-2009).

Монтаж пожарных кранов и шкафов

Установка клапана, -ов ПК на внутреннем противопожарном водопроводе сооружения внутри пожарного шкафа (модуля, отсека) должна быть произведена с соблюдением следующих требований:

  • удобство присоединения напорного пожарного рукава и исключение его резкого перегиба при прокладывании в любую сторону;
  • удобство охвата и вращения рукой маховика клапана ПК;
  • удобство доступа к огнетушителям без препятствия развертывания рукавной линии.

Рукавная кассета пожарного шкафа, модуля, отсека для ПК должна беспрепятственно поворачиваться в горизонтальной плоскости на угол не менее 90° (п.5.8, 5.9 ГОСТ Р 51844-2009).

Дверцы пожарного шкафа должны свободно открываться на угол не менее 160°, а также позволять быстро и беспрепятственно разворачивать рукавную линию и доставать технические сред ства. Дверцы не должны открываться навстречу друг другу. (п.5.11 ГОСТ Р 51844-2009).

Внешнее оформление пожарного шкафа (модуля) должно включать красный сигнальный цвет в соответствии с ГОСТ Р 12.4.026.

На внешней стороне шкафа, модуля, отсека должна быть доступная для понимания информа ция о размещенных технических средствах.

В случае, если шкаф от крытого исполнения, достаточно того, что видно размещенное оборудование через стекло, если шкаф закрытый, на дверце должен быть размещен перечень оборудования.

На дверке шкафа, где размещен ПК, должны быть нанесены условное обозначение пожарного крана и аббревиатура «ПК», после которой оставлено место для порядкового номера шкафа. На внешней стороне дверки шкафа (модуля), в котором размещены огнетушители, должны быть нанесены знаки пожарной безопасности (п.5.20 ГОСТ Р 51844-2009).

Эксплуатация пожарных кранов и шкафов

При эксплуатации необходимо обеспечить выполнение следующих мероприятий, в соответствии с требованиями Правил противопожарного режима в РФ:

— не производить перепланировки, размещение инженерных коммуникаций и оборудования, в результате которых ограничивается доступ к пожарным кранам;

— пожарный рукав должен быть присоединен к пожарному крану и пожарному стволу;

— дверцы пожарных шкафов должны быть опломбированы и зафиксированы в закрытом положении;

— обеспечить возможность открывания дверей шкафов не менее чем на 90 градусов;

— не допускается использование пожарных кранов и инвентаря для хозяйственных и (или) производственных целей;

— каждый пожарный кран должен быть снабжен пожарным рукавом одинакового с ним диаметра длиной 10, 15 или 20 м и пожарным стволом;

— в здании или частях здания, разделенных противопожарными стенами, следует применять спры ски, стволы и пожарные краны одинакового диаметра и пожарные рукава одной длины;

— необходимо проводить перекатку пожарных рукавов на новое ребро (не реже 1 раза в год);

не реже 2 раз в год (весной и осенью) необходимо организовывать проведение проверок работоспособности пожарных кранов с составлением соответствующих актов .

Виды пожарного оборудования

С весны по осень в тёплое время года наступает пожароопасный период, когда становится чрезвычайно важным отслеживание возникающих возгораний и незамедлительное их погашение, как «на природе», так и в условиях предприятий. Именно готовность быстро среагировать позволяет устранить последствия возможной катастрофы и материального ущерба. Во многом на скорость и соответственно на результат устранения пожара влияет наличие на предприятиях всего необходимого пожарного оборудования. Рассмотрим подробнее основные виды пожарного оборудования, наиболее часто применяемые в пожаротушении.

Огнетушители заслуженно признаны наиболее эффективным и доступным средством для предотвращения возгораний, фактически незаменимым благодаря мобильности, простоте обслуживания и применения. Огнетушители используются повсеместно в быту, на производстве, в промышленных и складских помещениях, в общественных учреждениях и зданиях. Разнообразие моделей позволяет для каждого конкретного случая подобрать необходимый огнетушитель.

Огнетушители бывают порошковыми, пенными или углекислотными (в зависимости от вида огнетушащего вещества, содержащегося в баллоне). По объему баллона огнетушители делятся на: ручные малолитражные (до 5 л ), промышленные ручные (5- 10 л ), передвижные и стационарные (свыше 10 л ). Каждый огнетушитель имеет маркировку из букв, характеризующих тип и класс огнетушителя, и цифр, обозначающих вес находящегося в нем огнетушащего вещества. Общие технические требования к огнетушителям переносным устанавливает ГОСТ Р 51057-2001.

Все производственные помещения в России обязательно должны быть оборудованы огнетушителями, кроме того, правила дорожного движения также обязывают иметь исправный огнетушитель в каждом автомобиле.

Читать еще:  Огнезащитная обработка чердаков

Пожарный гидрант используется для отбора воды из водопроводной сети для тушения пожара. Гидранты бывают двух видов: подземные и наземные. В России из-за особенностей ее климата наиболее распространены подземные гидранты. Подземные гидранты рассчитаны на эксплуатацию при температурах окружающего воздуха от -5 °С до 35 °С, на рабочее давление 1,0 МПа. При изготовлении подземных гидрантов применяются только высококачественные материалы (в т. ч. бронза, латунь, нержавеющая сталь, морозостойкая резина). Общие требования к гидрантам пожарным подземным устанавливает ГОСТ 8220-85.

Колонка пожарная КПА выполняет открывание и закрывание клапана пожарного гидранта с целью отбора воды из водопроводной сети. Для быстрого и качественного присоединения к колонке напорных рукавных линий запорные вентили на головке колонки оснащены головками ГМ-80.

Пожарные рукава выполняют одну из важнейших задач, стоящих перед подразделением пожарной охраны при локализации и ликвидации различных пожаров. Они доставляют к очагу возгорания воду или специальный раствор пенообразователя. Их изготавливают из пропитанного специальным составом брезента или ткани на синтетической основе. С целью повышения прочности, водонепроницаемых свойств и защиты от агрессивных сред (как кислоты, нефтепродукты, влияние высоких и низких температур) пожарные рукава могут иметь полимерное или резиновое покрытие изнутри и металлическую оплётку (армирование) или полимерное покрытие с наружной стороны.

Пожарные рукава подразделяют на всасывающие, напорно-всасывающие и напорные. Общие требования к пожарным рукавам регламентирует ГОСТ Р 51049-2008, всасывающие пожарные рукава должны соответствовать ГОСТ 5398-76, рукава напорные регламентирует ГОСТ Р 51049-97. Любые пожарные рукава рассчитаны на рабочее давление не менее 1,0 МПа.

При выборе пожарного рукава необходимо обратить внимание на следующие параметры: внутренний диаметр, рабочее давление, длину и комплектацию рукава.

Стволы пожарные различных модификаций применяют для подачи воды к очагу возгорания. Наиболее простые модели стволов создают сплошную и компактную струю, другие модели позволяют распылять струю и создавать водяную завесу с целью защиты от теплового потока. К особому классу относят стволы для создания воздушно-механической пены из раствора пенообразователя.

Пожарная арматура — термин, применяемый для обобщенного названия пожарных вентилей, клапанов и головок для соединения рукавов с водопроводной сетью или другими используемыми источниками огнетушащего вещества. Самыми востребованными наименованиями «пожарной арматуры» являются вентили и головки рукавов, применяемые для оснащения пожарной техники и комплектации пожарных шкафов.

Шкафы пожарные , применяются для размещения и обеспечения сохранности первичных средств пожаротушения, таких как пожарный рукав, пожарный ствол, клапан, переносные огнетушители. Их наличие на объекте является хоть и недостаточным, но совершенно необходимым условием для обеспечения пожарной безопасности. Пожарные шкафы, по сути, являются простым и недорогим оборудованием, позволяющим собрать первичные средства и инструменты для пожаротушения в одном месте, а также обеспечить их сохранность в надлежащем виде.

Их устанавливают на производственных объектах, в жилых и общественных зданиях внутри помещения. Шкафы бывают навесные, встроенные или приставные. Общие технические требования к пожарным шкафам регламентируются ГОСТ Р 51844-2001.

Щиты пожарные используются для размещения первичных средств пожаротушения и бывают открытыми или закрытыми. В зависимости от характера и особенностей защищаемого объекта щиты пожарные имеют различную комплектацию. Наиболее распространенная комплектация к щиту включает лом, багор, конусное ведро, лопату штыковую и/или совковую, противопожарное (асбестовое) полотно. Помимо предусмотренных ГОСТ 12.4.009-83 норм, пожарный щит может быть укомплектован дополнительными средствами пожаротушения и инструментом, например: дополнительными лопатами, киркомотыгами, арматурными кусачками, приставной лестницей, ручным пожарным извещателем либо специфическими средствами пожаротушения, соответствующими имеющимся горючим материалам.

Мы перечислили основные виды противопожарного оборудования. Следует отметить, что его наличие сможет оказать вам помощь в предотвращении беды лишь в случае его исправности и знания работниками всех правил обращения с ним. Но, в первую очередь, необходимо знать и соблюдать правила противопожарной безопасности: не оставлять включенными без присмотра электрические приборы и освещение, содержать электропроводку в хорошем состоянии, не курить на рабочем месте или в здании и т.д.

О правилах противопожарной безопасности надо помнить, не только находясь на рабочем месте или дома, но и выезжая на природу. Будьте бдительными, не разжигайте костры в неположенном месте и всегда незамедлительно реагируйте и сообщайте в МЧС и пожарные службы о найденном вами источнике возгорания. В наших силах сохранить природное богатство родного края и уберечь его от огня!
