Укладка плит перекрытия на кирпичную стену

Опирание плит перекрытия на стены

Пустотные плиты перекрытия используют при строительстве зданий и сооружений, для разделения на этажи. Делают их из железобетона, с разными конструктивными особенностями. От правильного выбора конструкций зависит прочность дома и его долговечность. При проектировании и монтаже важно знать минимальную и максимальную глубину опирания плит перекрытия на стены из вашего материала.

  1. Виды по способу опирания
    1. По двум сторонам
    2. По трем сторонам
    3. По четырем сторонам
  2. Глубина заведения на стены
    1. Выдержка из СНИП
  3. Армопояс
  4. Узлы опирания
  5. Полезное видео

Для разных типов зданий используют определенные типы межэтажных перекрытий. В процессе монтажа, необходимо соблюдать технологию укладки, которая регламентируется нормативными документами (СП 70.13330.2012).

Виды по способу опирания

Плита, используемая для межэтажного разделения, представляет собой армированную железобетонную конструкцию, с пустотами. Отверстия в плитах бывают различных форм и размеров, для облегчения веса конструктивного элемента.

Выбор межэтажного перекрытия и глубина его опирания зависит от конструктивных особенностей здания. Учитываются следующие параметры:

  • назначение здания (жилое, промышленное, общественное);
  • материал, из которого возведено строение;
  • толщина стен;
  • виды нагрузок, действующих как на плиты, так и на здание;
  • сейсмические характеристики района застройки.

По типу опирания межэтажные плиты делятся на три категории. Их выбор осуществляется на стадии планирования проекта, с учетом расчетов нагрузок, действующих на несущие элементы здания.

По двум сторонам

Опорой для таких плит являются две противоположные несущие стены. Укладывают их на капитальные элементы, узкими (поперечными) сторонами. Чаще всего, для такого типа, используют мэжэтажные перекрытия с круглыми пустотами, с маркировкой ПК, 1ПК, 2ПК. Они способны выдерживать нагрузку до 800 кг/м².

По трем сторонам

Имеют усиленное торцевое армирование и укладываются на три несущие стены. Их монтируют в углах здания, имеющих П-образную конструкцию несущих стен. Обозначаются они маркировкой ПКТ, и выдерживают нагрузку, до 1600 кг/м².

По четырем сторонам

Такие плиты усилены армированием по всем торцам, они более жесткие и обладают повышенной несущей способностью. Используются только в сложных конструкциях, где требуется максимальное распределение высоких нагрузок, или в тех случаях, когда планируется возведение дополнительных надстроек. Имеют маркировку ПКК, обозначающую повышенную прочность. В малоэтажном строительстве их практически не используют.

Глубина заведения на стены

Все перекрытия, независимо от способа монтажа, можно укладывать на фундамент или несущие стены из кирпича, ж/б панелей, газобетона или пеноблоков.

Важно знать, на сколько можно опирать пустотное железобетонное изделие. Эта глубина зависит от материала, из которого возведены несущие конструкции:

  • кирпичные – от 9 до 12 см;
  • панельные – от 5 до 9 см;
  • газобетонные или пеноблочные – от 12 до 25 см.

Несоблюдение рекомендованной глубины укладки, чревато разрушением стен, из-за неправильно распределенных нагрузок. Недостаточная глубина приводит к раскрашиванию внутреннего слоя кладки и штукатурки, или к растрескиванию панелей. Излишнее расстояние, занятое под опору, приведет к разрушению внешней части стены.

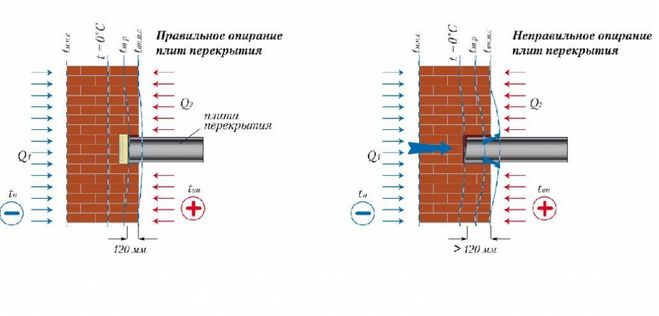

Схема правильного и неправильного узла опирания на кирпичную стену:

Выдержка из СНИП

СП «Крупнопанельные конструктивные системы. Правила проектирования»

4.3.17 Глубину опирания сборных плит сплошного сечения на бетонные и железобетонные стены в зависимости от характера их опирания принимают не менее:

  • 40 мм ― при опирании по контуру, а также двум длинным и одной короткой сторонам;
  • 50 мм ― по двум сторонам и пролете 4,2 м и менее, а также по двум коротким и одной длинной сторонам;
  • 70 мм ― по двум сторонам и пролете более 4,2 м.

Опирание многопустотных плит безопалубочного формования на стеновые панели производится по двум сторонам, то есть по балочной схеме с глубиной опирания не менее 80 мм для плит высотой 220 мм и менее, и не менее 100 мм для плит высотой более 220 мм.

Во всех случаях максимальная глубина опирания многопустотных плит безопалубочного формования принимается не более 150 мм.

Опирание по трем и более сторонам многопустотных плит безопалубочного формования (заведение продольной стороны плит в стены) не допускается.

Армопояс

Перед монтажом перекрытий на основные конструкции, устанавливается монолитный армопояс. Его выполняют по периметру площади капитальных стен, на всю их ширину. По краю устанавливается опалубка, затем монтируется армированный каркас из продольных, поперечных и вертикальных арматурных стержней, и заливается бетоном.

При возведении армопояса, обязательно соблюдение следующих требований:

  1. Высота армопояса от 20 до 40 см (не меньше высоты стандартного газобетонного блока).
  2. Ширина должна соответствовать ширине несущего элемента.
  3. Толщина арматуры – не менее 8 мм. Каркас жестко вяжется проволокой или скрепляется сваркой.
  4. Бетон должен соответствовать марке раствора, используемого при кладке. Рекомендуемая марка используемого бетона — не менее класса В15.

Армопояс служит для равномерного распределения всех нагрузок. В нем также устанавливаются арматурные крепления, которые предназначены для надежного монтажа межэтажных перекрытий. Поскольку армопояс представляет собой холодную бетонную прослойку, на нем предусмотрено обустройство термоизоляционного покрытия.

Узлы опирания

Они предназначены для надежной и правильной фиксации плит перекрытия на капитальных элементах. Укладка плиты и ее закрепление на стене выполняется при помощи раствора и жестких армирующих соединений.

Узловые соединения должны соответствовать следующим требованиям:

  • торцевые стороны плит не должны вплотную примыкать к кладке;
  • между кладкой и перекрытием выполняется теплоизоляция;
  • пустотные отверстия рекомендуется закрыть специальными вкладышами, для предотвращения теплопотерь;
  • соединение перекрытия и армопояса выполняют жестко соединяя арматуру армопояса с армирующими стержнями плиты при помощи сварки.

Узлы зависят от количества и типа капитальных элементов. Для опирания по двум сторонам, они выполняются на поперечных несущих стенах, а для опирания по трем или четырем сторонам – как на поперечных, так и на продольных стенах. Узлы выполняются также в том случае, когда несущими элементами выступают колонны, фермы и балки перекрытия.

При укладывании плит перекрытия необходимо учитывать все параметры, необходимые для правильного опирания их на несущие элементы. Выбор плит, расчет узлов, армопояса и глубины опирания производится на стадии проектирования здания.

После монтажа не забудьте заделать швы.

Полезное видео

В ролике доходчиво рассказывается, почему нельзя производить опирание с глубоким заведением в стену. Только я бы поспорил со значением максимальной глубины в 30 см. Она должна быть не более 15 см.

Особенности установки плит перекрытия

Укладкой плит перекрытия на цоколь завершаются операции нулевого цикла строительства. Чтобы облегчить монтаж данной конструкции, обычно используют грузоподъемную технику. Установка железобетонных плит вручную затруднительна из-за их большого веса (в среднем не меньше 1 т). Для получения надежной и долговечной конструкции, во время проведения монтажных работ следует придерживаться некоторых правил.

Особенности монтажа

Во время укладки плит перекрытия необходимо учитывать всю контракцию здания, характеристики материалов, используемых для устройства ограждающих конструкций. Важно не забывать об ограничении их размеров стандартным сортаментом. Поэтому так часто при строительстве возникает потребность в заливке напольных конструкций монолитным железобетоном.

Также в процессе создания перекрытия оставляют отверстия для прохождения вентиляционных каналов и прочих коммуникаций. Все это следует предвидеть на этапе проектирования до начала строительных работ.

Если вы перекрывали ленточный фундамент, свайную или столбчатую конструкцию, тогда должны знать следующие правила:

  • перекрытие устанавливают на идеально ровном фундаменте;
  • при наличии перепадов до 5 см основание выравнивают стяжкой, при больших значениях – кирпичной кладкой или заливкой армопояса;
  • необходимая площадь опирания на стену из кирпича – 12,5 см, железобетона – 6 см;
  • толщина пастели из раствора – 15-20 см с обязательным продольным армированием прутками диаметром 10-12 мм;
  • если устанавливаемая плита имеет пустоты, монтаж заглушек производится на любом этапе строительства, пока будет оставаться доступ.

Укладка бетонных плит перекрытия на фундамент

Технология проведения монтажных работ

Укладка плит перекрытия на фундамент осуществляется в следующей последовательности:

  1. Укладывать плиты с пустотами рекомендуется после их заделки в месте опирания на стены. Это повысит прочность основания пола в местах защемления в ограждающей конструкции. Для этого используют легкий бетон или минераловатный утеплитель.
  2. Фундаментная лента покрывается слоем раствора (марка М100 или больше) толщиной 20 см.
  3. Плита подается при помощи любого монтажно-подъемного механизма. В процессе установки ее категорически запрещено переворачивать. В нижней части присутствует более сильное армирование, что объясняется распределением усилий от пола, вызванных эксплуатационными нагрузками. Если не соблюдать эти правила, перекрытие покроется трещинами и быстро разрушится. Его нижняя сторона обычно более гладкая, поскольку исполняет роль потолка для цокольного этажа.
  4. Монтаж плиты осуществляется 3-4 рабочими. Для ее закрепления используется четырехветвевой строп. После подачи перекрытия необходимо, чтобы рабочие уложили его в проектное положение. Только после этого отсоединяют стропы.
  5. Все последующие элементы будущего пола максимально плотно монтируют друг к другу.
  6. Независимо от того, стена кирпичная или железобетонная, производят ее анкеровку с перекрытием. Также стальные связи устанавливают между плитами, создавая единую прочную конструкцию.
  7. Все стыки заделывают цементно-песчаным раствором. Этой же смесью дополнительно фиксируют места анкеровки, что существенно повышает прочность этого соединения.

Данная схема укладки плит перекрытия является оптимальной. Ее выполнение не представляет трудностей даже для новичков в строительном деле.

Видео по теме: Монтаж плит перекрытия

Как установить бетонные плиты перекрытия на кирпичную кладку?

Суть вопроса в том, что планирую перестроить одноэтажный кирпичный дом (дача 7*9м) в полноценный двухэтажный. Стены толщиной в полтора кирпича, а вот потолок был на брусьях, деревянный (была подшита доска 40мм) и сейчас есть желание сделать перекрытие из бетонных плит. Специалисты подскажите пожалуйста, как установить бетонные плиты перекрытия на кирпичную кладку?

Правильные расчеты всегда нужно основывать на том а способен ли выдержать Ваш фундамент данную нагрузку (строительство второго этажа) это очень большие нагрузки. Поэтому для начала нужно убедится в этом вызвав экспертизу она Вам скажет можно ли строить на старом фундаменте второй этаж. Далее одним из важнейших моментов является расчет узла опирания плиты на несущую стену.

Примечание! Каждое изделие (строительный материал) имеет свою маркировку, которая указывает на ее определенные особенности: сейсмоустойчивость, несущая способность и другие. Это касается не только железобетонной плиты, но и кирпичей, используемых в качестве несущих конструкций. К примеру, двойной силикатный кирпич М 150 – не самое лучшее решение для возведения многоэтажного дома.

Дальше Вам необходимо все расчеты сверить с с ГОСТом 956-91 и дополнительными проектными документами. Иначе вам может быть отказано в строительстве.

При монтаже плит перекрытия следует выдерживать соответствующий норматив: опирание плит перекрытия на кирпичную стену – от 90 до 120 мм.

Далее нужно обратитсь особое внимание на фиксацию плит, для более надежного и прочного и снижению деформационных нагрузок применяется метод анкеровки, но самостоятельно его провести сложно, поэтому лучше вызвать специалистов. Только вот цены на эти работы очень высокие но безопасность выше всего.

Ширина кладки у вас стандартная и для укладки перекрытия вполне пригодная. Перед принятием решения нужно тщательно обследовать стены и фундамент на наличие трещин и сколов. Если есть повреждения, допустимость установки перекрытий может определить лишь специалист. Также кладка ни в коем случае не должна быть шире фундамента.

Для начала нужно определиться с проектом, выбрать подходящие плиты и материал дальнейшей кладки. Кстати, в этот момент многие учитывают только допустимые нагрузки на перекрытие, при этом забывая о том, что кирпич-основание в зависимости от марки также имеет предел допустимых нагрузок. Также нужно учесть и другие нюансы. Например, непосредственно на пустотелый кирпич класть плиты не рекомендуется. Лучше пустить хотя бы несколько рядов полнотелого и сделать армопояс поверх.

Читать еще:  Как снять старую шпаклевку — как и в каких случаях нужно удалять покрытие

Главные требования по установке перекрытий:

1) Плиты должны опираться на несущие стены ТОЛЬКО на 2 стороны ширины.

2) Глубина опирания плит в стенах для кирпичной кладки не должна превышать 16 см, но и быть не менее 6,5 см.

3) Для обеспечения надёжности и прочности узлов опирания используются анкера, монтаж которых также имеет ряд технологических нюансов.

В любом случае без спецтехники и специалистов вам не обойтись.

Для более подробного ответа нужна информация о технических характеристиках здания и его параметрах. Пока, исходя с тех размеров, что вы указали, я вижу один проблемный момент — это длина плит перекрытия. Плиты длинной 7 метров, и даже 9 метров, существуют, однако при использовании плит длиной более 6,3 м даже установленные СНиПом нагрузки могут создавать опасные опорные моменты. Конечно, тут есть решение — плиты длиной более 7 м. не монтируют с защемлением на опорах. Однако, в большинстве случаев при проектировании двухэтажного частного дома стараются избежать этого момента путём установления полноценных несущих перегородок, которые позволяют монтировать плиты длинной до 4 м.

Установка плит перекрытия на кирпичную стену

Наиболее быстрым и экономным способом организации межэтажного разделения и отделения жилой части дома от чердака и подвала является укладка плит перекрытия на кирпичную стену. Монолитным конструкциям отдают предпочтение редко, когда по каким-то причинам невозможно использовать готовые плиты, например, дорога не позволяет подъемному крану подъехать к объекту.

Виды изделия

К монтажу перекрытия нужно подходить ответственно. От этого зависит прочность конструкции.

Плиты бывают плоские или ребристые (ПКЖ). Плита крупнопанельная железобетонная имеет П-образное сечение. Используются при строительстве промышленных и технических объектов, в условиях повышенных нагрузок и большой длины пролетов. Ребра жесткости увеличивают несущую способность. В жилом строительстве используются для отделения первого этажа от подвала, поскольку сечение такого вида не позволяет получить ровный потолок.

Плоские плиты выпускают с пустотами или со сплошной заливкой (ПТ). Плита техподполья используется в общественных зданиях для перекрытия каналов под полом. При строительстве частных домов может использоваться как доборный элемент для настила над небольшими пролетами коридоров, санузлов. В жилом строительстве применяются круглопустотные изделия. Они дешевле, меньше весят и установка их проще. Пустоты с воздухом помогают лучше сохранять тепло и увеличивают звукоизоляцию. В зависимости от способа производства они делятся на 2 вида.

Круглопустотные опалубные

ПК применяют в частном строительстве более 20 лет. При изготовлении используют многоразовые формы размеров (опалубку). Для удешевления продукции используется опалубка стандартных параметров. Цена изделия по индивидуальным размерам будет намного дороже. Толщина плиты 220 мм, В зависимости от ширины и длины предусмотрены варианты, что представлены в таблице:

ПараметрПоказатель
Ширина, м1,0
1,2
1,5
1,8
Длина, мОт 2,7 до 9 с шагом 0,3

Вернуться к оглавлению

Непрерывного изготовления

ПБ — изготавливают по новой технологии на непрерывном конвейере, потом режут. Они имеют более гладкую поверхность, что существенно упрощает дальнейшую отделку. Изготавливаются из более крепкого бетона. По заказу клиента длина может быть любой, с точностью до 10 мм. Возможен распил торцевой стороны изделия под углом. Единственным недостатком является ширина, она стандартная — 1,2 м.

Рекомендации по монтажу

Плиты должны укладываться на стены без разрывов по ширине. Особенно внимательно нужно отнестись к верхнему ряду кладки из кирпича. Его нужно хорошо выровнять и внутреннюю часть класть тычковой стороной. Еще до укладки ПК или ПБ на стену необходимо заделать пустоты вкладышами или куском кирпича с раствором. Узел опирания плиты формируется с таким условием, что между ее торцом и местом примыкания в камню должно оставаться расстояние 1—2 см. Раствор для крепления перекрытия и кладки нужно использовать тот же.

Расчет параметров опирания

Величина нахлеста на стену зависит от назначения здания, ширины стены, толщины и веса перекрытия, сейсмической активности территории строительства, и от длины перекрываемого пролета. Конкретная величина опирания рассчитывается инженерами при проектировании. Как правило, для гарантии надежности, с учетом отклонений при установке, выбирается максимальная по СНиП величина 120 мм. Укладка плит перекрытия ПБ и ПК в кирпичном доме производится с опорой по двум коротким сторонам. Наименьшее опирание представлено в таблице:

Длина изделия, мМинимальный нахлест, мм
До 470
Более 490

Вернуться к оглавлению

Особенности кладки плиты

Установка перекрытия выполняется с помощью подъемного крана. Кроме крановщика, нужно 3 рабочих. Один зацепляет стропы к крепежным петлям плиты, а 2-мя осуществляется установка на стену. Если между монтажниками и машинистом крана отсутствует видимость, необходим еще человек. ПК нужно укладывать жестко, сверху и снизу плиты — кирпичи. При укладке ПБ используют шарнирное закрепление.

Следует учитывать что в опалубных плитах запрещено делать технологические отверстия и укорачивать их. Это снижает прочность существующей конструкции, поскольку в опорных зонах у них усиленное армирование. Возможность опирания пустотных изделий на третью сторону следует выяснять у производителя. Это может привести к растрескиванию. Не стоит перекрывать одной ПК или ПБ два пролета.

Треснувшей

Иногда из-за неправильной транспортировки или хранения происходит растрескивание изделия. Если трещины 4—10 мм и их много, лучше отрезать поврежденную часть и не использовать ее. Если брак небольшой, изделие пустить в ход можно с соблюдением следующих правил установки:

  • Использовать в месте, где будет наименьшая нагрузка, например, для чердачного перекрытия.
  • Монтировать между двумя целыми ПК или ПБ, тщательно скрепив их.

Вернуться к оглавлению

Недостаточной ширины

Если при проектировании здания не учитывались существующие стандарты, случается что ширина перекрытия не совпадает с размерами помещения. Используют 4 способа заделки недостающего пространства:

  • Отрезать от ПК или ПБ полосу необходимой ширины.
  • Промежутки заложить провисающими сетками, которые опираются на верх перекрытий или перекрытия и стены. Заполнить бетоном.
  • Снизу подвязать опалубку, проложить арматуру, залить.
  • Когда ширина небольшая, монолитному способу иногда предпочитают заделку кирпичом. «Дырки» оставляют у стен, камни кладут тычком таким способом, чтобы одним краем они лежали на кладке, а другим упирались в плиту. Для усиления, перед стяжкой пола можно проложить это место сеткой или тонкой арматурой (6 мм).

Вернуться к оглавлению

Заделка швов

После укладки всех плит, выполняют анкеровку. Анкера делают в виде П- образной скобы, концы загибают в петлю, заводят в проушины, цепляют к монтажным петлям, натягивают как можно сильнее и приваривают. После этого производится заделка рустов (швы между плитами) и отверстий с петлями раствором. Важно делать это быстро, пока не попал строительный мусор.

Укладка плит перекрытия на кирпичную стену

Сэндвич-панели производство и продажа

  • Контакты:
  • Москва
  • Воронеж
  • Ростов-на-Дону
  • Челябинск
  • Нижний Новгород
  • Производство
  • Стеновые сэндвич-панели
  • Кровельные сэндвич-панели
  • Акустические сэндвич-панели
  • Шумозащитные экраны «ДАКАР»
  • Вентилируемые фасады
  • Панели из нержавеющей стали

  • Материалы и комплектующие
    • Фасонные и доборные элементы
    • Пенополистирол EPS
    • Пенополистирол XPS
    • Минеральная (базальтовая) вата
    • Металлы
    • Покрытия
  • Рекомендации по применению
    • Отраслевые решения по применению сэндвич-панелей
    • Звукопоглощение, звукоизоляция
  • Объекты и технические решения
    • Промышленные здания
    • Здания для АПК
    • Торгово-развлекательные комплексы
    • Логистические комплексы
    • Административные здания
    • Физкультурно-оздоровительные комплексы
  • Информация для специалистов
    • Проектировщикам и архитекторам
    • Строительным компаниям
    • Смета проекта
  • Документация, презентации
    • Сертификаты
    • Техническая документация
    • Презентации
    • Новые узлы для проектирования
  • Строительные нормы и правила
    • Нормативные документы
    • Карты районирования территории РФ по климатическим характеристикам
  • Вопрос – ответ
    • Особенности производства
    • Проектирование, расчет
    • Применение, технологии монтажа

Монтаж перекрытий кирпичных и крупноблочных зданий. Перемычки

Перекрытия. В кирпичных зданиях междуэтажные перекрытия из железобетонных плит укладывают по стенам и ригелям; в крупноблочных — по стенам.

Ригели (прогоны) (см. схему ниже, поз. а) опирают на железобетонные подушки, которые закладывают в кирпичные стены по ходу кладки. До монтажа ригелей (прогонов) выверяют нивелиром горизонтальность опорных подушек. Разница в отметках верха подушек в пределах секции здания должна быть не более 10 мм.

Ригели стропят за две петли, подают к месту установки и опускают на постель из раствора, разостланного на опорах. До проектного положения ригели доводят монтажными ломиками. Перемещать ригель можно только перпендикулярно продольной оси, работая лопатой ломика. В противном случае может быть нарушена устойчивость стен или столбов, на которые опирается ригель. Монтажники работают с инвентарных подмостей. После выверки горизонтальности (по уровню и визированием на ранее установленные ригели) и вертикальности (по отвесу) ригель крепят к ранее установленным конструкциям (способ крепления указывают в проекте) и затем снимают стропы.

До монтажа плит перекрытий проверяют положение верхних опорных частей кладки под конструкции перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 10 мм).
Чтобы обеспечить горизонтальность потолка, образуемого плитами перекрытия, пользуются следующими приемами.

В пределах захватки (секции) здания по периметру верха стен или прогонов с помощью нивелира или гибкого уровня наносят (на заранее закрепленные рейки) риски, соответствующие монтажному горизонту, т. е. отметке, на которой будет находиться низ конструкций перекрытий. По нивелировочным отметкам (по шнуру-причалке) укладывают выравнивающий слой раствора (стяжку), разравнивают его правилом и, после того как стяжка приобретает 50 % -ную прочность, монтируют плиты (панели) перекрытий, расстилая на опорных поверхностях слой свежего раствора толщиной 3 .. .4 см.

Другой способ заключается в том, что при нивелировании опорных поверхностей наносят отметки среднего монтажного горизонта на рейки, установленные по периметру здания через каждые 5 . 6 м. При этом исходят из того, что растворные швы должны быть наименьшей толщины. При монтаже плит натягивают шнур-причалку и по нему непосредственно под монтируемые плиты расстилают растворную постель таким образом, чтобы поверхность постели была на 2 . 3 мм выше шнура. Монтаж плит начинают от торцовых стен с инвентарных подмостей (столиков), а при укладке последующих плит монтажники находятся на ранее уложенных плитах.

Монтаж перекрытия ведут звеном из четырех человек: машинист крана, два монтажника (4-го и 3-го разрядов) и такелажник (3-го разряда). Такелажник стропит плиты четырехветвевым стропом. Два монтажника находятся на перекрытии (вначале на подмостях), располагаясь по одному у каждой опоры монтируемой плиты (см. схему ниже, поз. б). Они принимают поданную плиту, разворачивают ее и направляют при опускании в проектное положение. Небольшую рихтовку плиты монтажники делают ломиками до снятия строп.

Перемещать плиты в направлении, перпендикулярном стенам, недопустимо. Поэтому, прежде чем опустить плиту на растворную постель, необходимо точно навести ее, чтобы получить опорную площадку требуемой ширины (см. схему ниже, поз. в).


Монтаж конструкций перекрытий


Опирание и крепление плит перекрытий на стены

Монтаж конструкций перекрытий (а, б); опирание и крепление плит перекрытий на стены (в, г): а — ригелей (прогонов), б — пустотных плит перекрытия, в — кирпичные, г — блочные; 1 — наружная кирпичная стена, 2 — стальной анкер, заделываемый в стену, 3 — накладка, связывающая панели перекрытия, 4 — растворная постель, 5 — анкеровка плит на внутренней стене, 6 — наружный стеновой блок. 7 — анкеровка к наружной стене (блоку).

После укладки каждой плиты проверяют горизонтальность потолка визированием по его плоскости, а при необходимости и правилом. Если обнаружится, что плоскости смежных плит не совпадают вдоль шва, плиту поднимают краном, исправляют растворную постель и устанавливают заново.

Читать еще:  Облицовка стен листами ГКЛ и ГВЛ

Плиты перекрытий после выверки закрепляют анкерами, закладываемыми в кладку или привариваемыми к закладным деталям блоков, смежные плиты скрепляют анкерами за монтажные петли (см. схему выше, поз. г).

Сопряжения перекрытия со стенами заделывают вслед за монтажом перекрытия. В пустотных настилах, при опирании их на наружные стены, с целью изоляции заполняют пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120 мм. Так же заделывают тяжелым бетоном или вкладышами пустоты в плитах, опирающихся на внутренние несущие стены. Это необходимо для предохранения опорных частей плит перекрытий от разрушения давлением вышележащих конструкций.

Перемычки. Несущие перемычки, на которые непосредственно передается нагрузка от перекрытий, в кирпичных зданиях, как и прогоны, устанавливают, поднимая за монтажные петли и укладывая на подготовленную растворную постель, а не несущие (рядовые) укладывают вручную. При монтаже обеспечивают точность установки их по вертикальным отметкам, горизонтальность и размер площади опирания.

  • Рассчитайте стоимость будущего балкона. Экспресс калькулятор на сайте Студии Балконов

Опирание плит перекрытия на стены

Надёжность опирания перекрытий на несущие стены обеспечивает безопасную надёжную и долговременную возможность эксплуатации всего здания. От грамотного исполнения зависит конструктивная устойчивость инженерных сооружений. Поэтому опирание плит перекрытия на стены регламентируется СНиП.

Параметры, обуславливавшие величину опирания

Глубина захода перекрытия на стены зависит от следующих факторов:

  • назначения и типа зданий — жилые, административные, производственные;
  • материала и толщины несущих стен;
  • величины перекрываемого пролёта;
  • размеров железобетонных конструкций и их собственного веса;
  • вида действующих на перекрытие нагрузок (статического или динамического характера), какие из них являются постоянными и какие временными;
  • величины точечных и распределённых нагрузок;
  • сейсмичности района строительства.

Все факторы, перечисленные выше, обязательно учитываются при выполнении расчётов надёжности конструктива. В соответствии с действующими нормативными документами опирание плиты перекрытия на кирпичную стену принимается от 9-ти до 12-ти см, окончательный размер определяется инженерными расчётами в процессе проектирования здания. При меньших нахлёстах тяжёлый собственный вес элементов, в совокупности с действующими нагрузками, окажет непосредственное воздействие на край кладки, что может привести к его постепенному разрушению.

С другой стороны больший нахлёст будет уже своеобразным защемлением железобетонных элементов с передачей веса от вышерасположенного участка стены на их торцы. Результат — растрескивание и медленное разрушение кладки стен. Также при приближении торцов изделий к наружным поверхностям стен происходит увеличение теплопотерь в железобетонных элементах с образованием мостиков холода, приводящих к образованию холодных полов. Стоимость деталей пропорциональна их длине, поэтому чрезмерное защемление приведёт к увеличению стоимости сооружения.

Узел опирания плиты перекрытия на кирпичную стену

При возведении кирпичных зданий с устройством перекрытий из сборных железобетонных плит кладка ведётся в полную толщину до проектного низа потолков. Далее кирпичи укладываются только с наружной стороны стен для образования ниши, в которую можно будет уложить плиты.

В узлах опирания важно соблюдение следующих условий:

  • торцы не должны упираться в кирпичную кладку, так для наиболее часто применяемом в практике нахлёсте в 12-ть см, ширина ниши ≥ 13-ти см;
  • раствор, на который укладываются плиты, той же марки, что и кладочный;
  • пустоты в каналах заделываются с торцов при помощи бетонных вкладышей, что предохранит торцы от разрушения при сдавливании под нагрузками. Изготовление бетонных вкладышей выполняется на заводах с поставкой при покупке плит, при отсутствии вкладышей канальные пустоты заполняются бетоном В15 непосредственно на стройплощадке.

На торцевые кирпичные стены плитные железобетонные изделия ложатся и одной боковой стороной. В этом случае минимальное опирание плиты перекрытия на торцевые стенки не нормируется. Но чтобы избежать разрушения изделия при сдавливании пустотного канала, монтаж должен быть выполнен так, чтобы выложенная выше перекрытия кладка не ложилась на крайнюю пустоту конструкции и плечи действующих от нагрузки моментов должны быть минимальных значений.

Требования к устройству армопоясов под плиты перекрытия

В зданиях со стенами из блоков, изготовленных из лёгких бетонов (газобетонных, газосикатных, пенобетонных, полистиролбетонных), имеющих небольшие прочностные характеристики перекрытия должны обязательно опираться на армированные пояса. Армопояс устраивается по всему периметру здания. Высота армопояса под плиты перекрытия от 20-ти до 40-ка см. Соединение армированных поясов с деталями перекрытия должно быть механически прочным, для чего используются анкерные устройства или стыковка арматурными стержнями периодического профиля с применением электросварки.

К конструкции предъявляется ряд следующих требований:

  • пояса должны устраиваться на всю ширину стен, для наружных шириной ≥ 50-ти см допустимо уменьшение ≤ 15-ти см для укладки утеплителя;
  • армирование, выполненное с помощью инженерных расчётов, должно обеспечивать достаточную механическую прочность для восприятия нагрузок от собственного веса железобетонных элементов и вышерасположенных конструктивов;
  • бетон ≥ класса В15;
  • пояс — своеобразный мостик холода, поэтому необходимо его обязательное утепление, чтобы не допустить разрушение газобетонных блоков от накопленной влаги;
  • надёжность сцепления с несущими стенами.

Опирание плит перекрытия на газобетонные блоки несущих стен по армированным поясам выполняется с соблюдением следующих нормируемых значений:

  • по торцам ≥ 250-ти мм;
  • по остальному контуру ≥ 40-ка мм;
  • при опирании по 2-м сторонам пролёта ≤ 4,2 м — ≥ 50-ти мм;
  • то же при пролёте ≥ 4,2 м — 70-ти мм.

Газобетонные блоки не способны выдерживать высокие нагрузки, материал начинает подвергаться различным деформациям. Армопояс, принимая на себя все нагрузки, равномерно распределяет их, тем самым обеспечивая не разрушение строения.

Монтаж плит перекрытия на газосиликатные блоки также выполняется с обязательным устройством монолитных железобетонных поясов. Необходимые величины опирания соответствуют приведённым выше значениям для стен из газобетонных блоков.

Во время производства монтажных работ должны выполняться следующие условия:

  • соблюдение симметричности укладки элементов в пролётах;
  • торцы плит должны быть выравнены по одной линии;
  • все элементы должны располагаться в одном горизонтальном уровне (контроль осуществляется при помощи строительного уровня), допустимое отклонение в плоскости плит ≤ 5-ти мм;
  • толщина раствора под плитами ≤ 20-ти мм, раствор должен быть свежеприготовленным, без начала процесса схватывания. Недопустимо дополнительное разбавление смеси водой.

Недопустимо укладка вместо армопояса рядов кирпичей или арматурных сеток.

Установка плит перекрытия в кирпичном доме

Строительные работы по возведению дома включает в себя много нюансов, которые неведомы не опытным мастерам. Один из таких моментов – перекрытия, которые представляют собой важную технологию, которая скажется на срок службы здания. Это заставляет заниматься этим вопросом особенно тщательно. Начать стоит с ознакомления с возможными последствиями ошибок на этом этапе.

Узел перекрытия

Место опоры плит перекрытия на стену из кирпича – зона пересечения перпендикулярных плоскостей. При строительстве индивидуального дома люди делают этот узел разными способами. Далеко не всегда выбор метода соединения является правильным и надежным. Не сталкиваться со страшными последствиями (дорогой ремонт или реконструкция) неверных решений можно только путем кропотливой проработки этого вопроса заранее.

Материалы, используемые в качестве перекрытия

Плита из железобетона – самый надежный строительный материал, который применяется для целей создания перекрытия. Существуют определенные различия в процессе их изготовления, которые связаны с их структурой:

  1. Бетон с ячейками.
  2. Сборно-монолитная (самая распространенная).
  3. Из тяжелых бетонов (его можно отнести и к другим категориям, потому что этот компонент имеется и в других изделиях).
  4. Многопустотная.

Перечисленные структуры перекрытий зданий из кирпича применяются в конкретных условиях, зависящие от проекта дома, расчетной нагрузки и ширины пролета.

Их можно сгруппировать в две категории:

  1. Перекрытия между этажами в доме из кирпича, которые применяются для зданий с несколькими уровнями. Устанавливаются в проем несущей стены на особую подкладку для обеспечения хорошего крепления. Особое значение стоит уделить ширине наложения плит перекрытия на стену.
  2. Чердачный тип не рассчитан на большие нагрузки, поэтому устанавливается в проем стены без подкладок.

Мастерам, которые планируют строить дом в несколько этажей самостоятельно, рекомендуется остановить выбор на перекрытие из сборных железобетонных плит. У них высочайшая прочность и несущая способность, а также упрощенная укладка.

У перекрытия есть еще функция тепло- и звукоизоляции. В приведенном случае нужно применять теплоизоляцию со стороны чердака и в местах стыка со стеной. Но это в том случае, когда существуют теплопотери через кровлю.

Узел опоры плит

Для того, чтобы сделать перекрытие, способное нести большую нагрузку, недостаточно выбрать прочную плиту. Нужен деликатный подход к этому узлу. Необходимо грамотно провести расчеты с учетом того, что перегородки не могут служить опорой.

Любой материал для стройки обладает маркировкой, указывающей на параметры изделия (устойчивость к землетрясениям, несущая способность и прочие). Относится это не только к плитам из железобетона. Кирпичи, применяемые для строительства, также должны соответствовать вашим требованиям. Небольшой пример: многоэтажный дом не стоит строить из двойного силикатного кирпича с маркой М150.

Обязательно сверяйте проект и используемые материалы на соответствие требованиям ГОСТа 956-91. При обнаруженном несоответствии могут быть проблемы с разрешительной документацией.

Рекомендации

Следует четко для себя уяснить, что узел перекрытия – важный элемент с момента проектирования до завершения строительства. Вдобавок к этому, стоит обратить внимание на еще один существенный момент, связанный с перекрытием – место опоры кирпичной стены на фундамент:

  1. Он должен быть надежен и рассчитан на большое давление. Стоит избегать слабых мест, в которых основание дома может значительно осесть. От этого перекрытие может искривиться.
  2. Фундамент должен иметь ширину больше, чем кладка из кирпича. Иначе последует изменение формы несущих стен вследствие ослабления кладочного раствора.
  3. Толщина плиты перекрытия и кирпичной стены должны соответствовать друг другу. Это работает только в случае с качественным кирпичом, изготовленном по ГОСТу.

Перекрытие из многопустотных плит

Перекрытие представляет собой систему из плит и пола, который находится на них. Многопустотные плиты заводского изготовления имеют длину от 240 до 720 см и ширину от 100 до 180 см. Толщина составляет 22 см. Поперечная форма пустот может быть разная: круг, овал или многогранник. Наибольшее распространение получили круглые.

Укладка плит производится следующим образом: они должны опираться обоими сторонами на несущие стены через слой цементного раствора. На стену из кирпича они должны опираться на глубину от 9 до 12 см.

Утепление

Перекрытие из сборных железобетонных плит нуждается в утеплении в случае, когда оно подвальное или чердачное. Сначала заполняют соединительные швы и другие неровности. Они возникают вследствие выравнивания плит по нижней плоскости, которая будет служить потолком. Работы ведут раствором из цемента и песка.

Когда цемент высохнет, плиты покрывают пароизоляцией с необходимым нахлестом, у которой проклеивают все стыки. На пленку укладывают выбранный утеплитель. Толщина слоя должна быть установлена при теплотехническом расчете.

Пароизоляционную пленку стоит использовать только в случае с минеральными утеплителями. Если же используется утеплитель из полимера, такого как эск-трузионный пенополистирол, то обходятся без паро- и гидроизоляции. Эта способность обусловлена особой структурой, напоминающей закрытые ячейки. Стоимость такого вида утеплителей выше, чем минеральных, но этот недостаток отчасти компенсируется тем, что отпадает необходимость приобретения и установки пленок.

Когда толщины плит утеплителя не достаточно, то их укладку производят в два слоя. Швы располагают в разных местах. По утеплителю выполняют стяжку пола цементно-песчаным раствором. Ее армируют сеткой с ячеей 100×100 мм. Поверх стяжки уже монтируют любое напольное покрытие.

Читать еще:  Максимальный слой шпаклевки

Можно воспользоваться особыми утеплителями: пенополиуретаном и целлюлозным утеплителем. Их напыляют на поверхность под давлением, что позволяет заполнить все неровности без швов.

Крепеж перекрытий

Анкеровка плит перекрытий применяется с целью усилить конструкцию, сделать ее прочнее и уменьшить риск искривления. Этот этап сложно выполнить собственноручно и вам может потребоваться помощь специалистов. Стоимость работ может показаться завышенной, но это не то, на чем стоит экономить.

В этом деле есть одна хитрость – расстояние между анкерами можно увеличить, расположив их через плиту, но не более трех метров. Анкерами скрепляются и плиты друг с другом. Анкеровка – один из наиболее ответственных этапов в монтаже перекрытий. Анкеровка вкупе с залитыми цементом стыками образуют ребра жесткости для здания.

Выводы

Кроме грамотно составленного проекта и качественных материалов важна еще последовательность и добросовестность выполнения работ. Это скажется на результате строительства. Мало четко и правильно положить перекрытие. Следует с самого начала возводить здание с умом:

  1. Правильно залить фундамент.
  2. Дождаться высыхания бетона.
  3. Кирпичную кладку вести с минимальным швом, согласно инструкции.

Это реально сделать своими руками. Но если есть сомнения в своих силах, то можно поручить это мастерам строительного дела.

Как правильно уложить железобетонную плиту перекрытия на кирпичную стену

Одним из наиболее уязвимых в отношении обеспечения несущей способности перекрытий кирпичных зданий, является узел опирания плиты перекрытия ПК или плиты другого типа, на стену из кирпича.

Монтаж сборных железобетонных плит перекрытия на кирпичные стены

При возведении кирпичных зданий жилого, общественного или производственного назначения, контролю подлежат многие параметры кладки, однако значительное внимание уделяется проверке минимально допустимой величины, с которой железобетонные плиты перекрытия опираются на кирпичную стену. Этот размер определяется исходя из возможности среза торцевой части плиты под нагрузкой.

Величина опирания зависит от:

  • конструкции плиты – пустотная она или полнотелая, облегченная или обычная;
  • проектного решения здания: на стену предусмотрено одностороннее или двухстороннее опирание плит;
  • нагрузки на плиту перекрытия;
  • прочностных характеристик кирпича.

Однако, исходя из практических соображений, этот параметр не может быть меньше 120 мм для всех видов перекрытий и стен.

В любом случае плиты перекрытия ПК, равно как и плиты других марок, укладываются на постель из цементно-песчаного раствора, разложенную поверх кирпичной кладки стены. Благодаря этому нагрузка от вышележащих конструкций равномерно распределяется по всей поверхности торцевой части плиты.

Во избежание повреждения пустотных плит, каналы в их торцевых частях заделываются бетоном в заводских условиях или на стройплощадке с тем, чтобы избежать раздавливания торцов под воздействием веса стен верхних этажей.

В большинстве случаев, когда железобетонные плиты перекрытия укладываются на кирпичные стены для увеличения надежности конструкций здания, монтажные петли плит и стальные анкера, заложенные в кирпичную кладку, соединяются стальными проволочными стяжками.

При опирании плит перекрытия на стену с двух сторон, стяжками, проходящими над торцами, соединяются монтажные петли соседних плит, расположенные друг за другом. Возникающий при этом паз заполняется цементно-песчаным раствором. В подобных случаях использование перекрытий с беспетлевыми захватами, которые выпускаются рядом заводов железобетонных изделий, недопустимо.

Как правило, величина опирания плит перекрытия на кирпичные стены и крепление плит друг к другу, фиксируется представителями заказчика и подрядчика в актах освидетельствования скрытых работ, если необходимость такой фиксации указана в проектной документации. При наличии требования о составлении такого рода акта, кирпич следующих этажей укладывается на смонтированные железобетонные плиты перекрытия только после комиссионного освидетельствования площади их опирания.

Плиты перекрытия от столичного завода ЖБИ-4

Предприятия стройиндустрии, выпускающие элементы сборных железобетонных перекрытий чаще всего изготавливают пустотные плиты с заполненными бетоном пустотами в торцах конструкций. В таком виде поставляются как плиты перекрытия ПК, так и облегченные плиты марки ПНО. Это позволяет строителям использовать продукцию конкретного завода для возведения, как индивидуального загородного дома, так и производственного корпуса.

Одним из наиболее востребованных на рынке Москвы и Московской области поставщиков элементов перекрытий является столичный завод ЖБИ-4, в нашем ассортименте более сотни типоразмеров пустотных и более 50 – облегченных плит перекрытия.

Полным портфелем заказов завод железобетонных изделий ЖБИ-4 обязан высокому качеству выпускаемой продукции, широкому ассортименту конструкций для надземного строительства, устройства нулевых циклов зданий и прокладки наружных и внутриквартальных напорных и самотечных инженерных сетей, а также оптимальному для столичного региона соотношению цена – качество.

Опирание плиты перекрытия на несущие стены

  • Особенности и назначение панелей перекрытия
  • Как правильно выполнить опирание плиты перекрытия на несущие стены
  • Глубина опирания плит перекрытия на различные виды стен
  • Опирание плит перекрытия на стены – расчетные параметры
  • Опирание пустотных плит перекрытия при монтаже
  • Подводим итоги

При выполнении строительных мероприятий по возведению зданий, для устройства межэтажных перекрытий используются пустотные и ребристые панели. Они усилены стальной арматурой, позволяющей компенсировать возникающие напряжения. Для обеспечения прочности возводимых строений необходимо правильно выполнять опирание плит перекрытия на несущие стены. Важно правильно располагать межэтажные панели, обеспечивать требуемую площадь опорной поверхности. Соблюдение указанных требований позволит повысить надежность возводимых конструкций, срок их эксплуатации.

Особенности и назначение панелей перекрытия

Конструктивные элементы строения, которые по вертикали разделяют пространство на функциональные зоны, называются перекрытиями. Они воспринимают вес конструкций, оборудования, мебели, людей и передают усилия капитальным стенам, опорным элементам и ригелям. Изготавливаются из армированных плит требуемых размеров.

Располагаются в различных зонах:

  • над подвальным помещением;
  • между этажами здания;
  • под чердачным пространством.

Перекрытия формируются из железобетона или ячеистого бетона и классифицируются следующим образом:

  • сборно-монолитные. Состоят из группы элементов, зазоры между которыми забетонированы;
  • сборные. Формируются путем сплошной укладки цельных и пустотных элементов на капитальные опоры.

Во время строительства здания в обязательном порядке должен учитываться такой важный вопрос, как опирание плит перекрытия

Особенностью панелей является:

  • повышенная прочность;
  • увеличенная несущая способность;
  • монтажная готовность;
  • технологичность.

Перекрытия, сформированные из правильно установленных плит, характеризуются следующими свойствами:

  • надежностью;
  • жесткостью;
  • влагостойкостью;
  • огнестойкостью;
  • звуконепроницаемостью;
  • долговечностью.

Плиты с пустотами круглой или овальной формы используются при расстоянии между капитальными стенами не более 9 м, опираются, как правило, двумя сторонами, обеспечивая повышенную пространственную жесткость возводимых конструкций.

Опорные стены, предназначенные для установки перекрывающих элементов, могут изготавливаться из следующих материалов:

  • различных видов кирпича;
  • вспененных блоков;
  • газобетонных элементов;
  • армированного бетона.

Перекрытия – несущие элементы здания, выполненные из железобетонных конструкций

Для обеспечения устойчивости возводимых строений одним из важнейших параметров, определяющих пространственную жесткость, является глубина опирания плит перекрытия на кирпичную стену, а также капитальные опоры из других видов стройматериалов.

Как правильно выполнить опирание плиты перекрытия на несущие стены

Важно знать, каким образом можно устанавливать перекрывающие панели. Возможны два варианта:

  • по двум противоположно расположенным сторонам. Короткие участки устанавливаются на две опоры, арматурный каркас компенсирует изгибающие напряжения. Изделие при этом равномерно деформируется под воздействием нагрузок, сохраняет целостность благодаря арматурному каркасу;
  • на три опоры, образующие цельный контур. Способ применяется при расположении плит по краям помещения с опиранием длинной стороны на стену. При установке важно длинную сторону опирать на расстояние, не превышающее высоты изделия. Армированная конструкция изгибается не всей плоскостью, а свободным краем.

Запрещается производить установку следующим образом:

  • опираясь на стены длинными сторонами. Возможно образование трещин и нарушение целостности, так как арматурный каркас компенсирует напряжения только в продольном направлении;
  • на три последовательно расположенные опоры. Велика вероятность выгиба центральной зоны плиты в противоположную сторону с образованием в верхней части растянутого участка. Однопролетная конструкция может треснуть;

Правильное и неправильное опирание плит перекрытия

  • на две опоры с консольным вылетом крайней части панели. Неопытные застройщики такой вариант применяют для устройства балкона, но с возрастанием консоли имеется риск разрушения конструкции;
  • на отдельно расположенные торцы колонн. Этот способ противоречит принципу функционирования арматуры, которая не может обеспечить целостности изделия и выполнять возложенные функции в таких условиях;
  • с односторонним или двусторонним защемлением крайних участков. Защемленные панели по принципу работы отличаются от элементов с шарнирным опиранием. Защемление может вызывать образование нежелательных трещин.

Планируя установку перекрывающих панелей важно выбрать правильный метод установки и не допустить ошибок.

Глубина опирания плит перекрытия на различные виды стен

Действующими нормативными документами и строительными правилами регламентированы следующие размеры опорной поверхности для стен, изготовленных из различных материалов:

  • крупнопанельные конструкции – 5–9 см;
  • кирпичные опоры – 9–12 см;
  • газобетонные стены – 12 см;
  • пеноблочные элементы – 12 см;
  • внешние, капитальные стены – до 25 см.

Соблюдение указанных рекомендаций при выполнении монтажных работ гарантирует надежность возводимых строений.

С их помощью внутреннее пространство сооружения делится на этажи, а также отделяется чердачное и подвальное помещения

Опирание плит перекрытия на стены – расчетные параметры

При возведении зданий используются различные плиты перекрытия. Минимальное опирание зависит от ряда факторов:

  • длины изделия;
  • массы пролетной конструкции;
  • толщины капитальной стены;
  • наличия теплоизоляции и облицовки;
  • сейсмостойкости строения;
  • вида действующих нагрузок.

При выполнении расчетов важно учитывать, как долго будет действовать нагрузка, является ли она постоянной или временной. Данные виды расчетов довольно сложные. Они выполняются специалистами проектных организаций. Индивидуальный застройщик при разработке проекта и выполнении монтажных мероприятий должен учитывать полученные расчетным путем табличные значения.

Опирание пустотных плит перекрытия при монтаже

Для выполнения работ по монтажу панелей необходимо подготовить специальное оборудование и инструменты:

  • автомобильный кран, грузоподъемность которого позволяет поднимать плиты;
  • такелажную оснастку – стропы, соответствующие весу панелей, и шнур-причалку;
  • инвентарные подмостки, облегчающее выполнение работ на высоте;
  • монтажный лом, позволяющий корректировать положение плит при установке;
  • отвес и нивелир, необходимые для контроля расположения панелей;
  • анкера, фиксирующие плиты после их установки на опорную поверхность стен.

Материал, который используется для производства плит перекрытия – железобетон

Для герметизации зазоров также потребуется цементный раствор, который необходимо приготовить до выполнения монтажных мероприятий.

При установке элементов в зданиях из кирпича соблюдайте размеры опорной поверхности. Выполняйте работы по следующему алгоритму:

  1. Проверьте горизонтальность опорной поверхности кирпичных стен, на которые должны быть установлены опорные ригели. Перепад высот не должен превышать 1 см.
  2. Положите предварительно подготовленный цементный раствор по всей площади опорной поверхности. Разровняйте поверхность в зоне контакта.
  3. Застропите элемент перекрытия, переместите его к участку монтажа. Плавно опускайте, координируя положение панели с помощью ломиков.
  4. Проконтролируйте размер опорной поверхности, окончательно опустите монтируемую панель. Снимите строповочные элементы.
  5. Произведите анкеровку сформированного перекрытия путем фиксации панелей к стенам. Располагайте анкера с равным интервалом, составляющим 2–3 м.

При монтаже перекрытий в строениях из различных видов ячеистого бетона важно обращать внимание на плотность газобетонных или пенобетонных блоков. Для обеспечения прочности и устойчивости возводимой конструкции плотность строительного материала должна превышать показатель D500. Укладка панелей производится не на поверхность ячеистых блоков, а на силовой армопояс, расположенный по периметру здания. Армированный контур из прочного бетона воспринимает нагрузку, обеспечивая целостность стен.

Подводим итоги

При выполнении монтажных работ по установке плит необходимо обеспечивать величину опорной поверхности, регламентированную строительными нормами. Следует ориентироваться на результаты предварительно выполненных расчетов. При индивидуальном строительстве можно использовать табличные параметры, которые многократно проверены в условиях практической эксплуатации. Соблюдение указанных требований позволит обеспечить несущую способность строений в течение длительного времени.
