Требования к дверям электрощитовых помещений

Из чего изготавливаются двери в электрощитовую, требования и особенности

Электрощитовая представляет собой помещение повышенной опасности. Поэтому ко всем ее составляющим выдвигаются требования противопожарной безопасности. Например, двери в электрощитовую должны быть огнеупорными, не подвергающимися разрушению, теплостойкими. Качественная конструкция способна не только воспрепятствовать распространению огня, но и обеспечить беспрепятственную эвакуацию на случай пожара.

Основные требования к двери

Чтобы правильно выбрать и установить противопожарные двери для электрощитовой, следует использовать ссылки на нормативные документы, которые прописывают конкретные требования. При условии наличия внутри помещения стационарной приточно-вытяжной вентиляционной системы, допустимо использование глухих дверей. Не запрещена установка огнестойкого стеклопакета. Особенно актуально внутри строения.

Однако, как правило, двери для электрощитовых помещений снабжены специальными самозакрывающимися вентиляционными решетками, ламели которых увеличиваются под воздействием высоких температур. В итоге конструкция становится глухой. Это препятствует притоку воздуха внутрь помещения.

Ни в коем случае нельзя оставлять двери открытыми. Следует запирать их на ключ. На самом полотне либо в непосредственной близости от него необходимо разместить предупреждающие указатели. Это может быть желтый треугольник, окантованный черной полосой с изображением черной молнии либо белый прямоугольник, обрамленный красной полосой, с надписью «не входить, убьет», «опасно для жизни» и аналогичными.

Двери должны открываться наружу, по направлению эвакуационных выходов. Прописанные требования предусматривают также особенности конструкции. Даются четкие указания по материалу, габаритам, дополнительным элементам дверного полотна.

Конструктивные особенности

Основополагающим критерием конструктивных особенностей выступает обеспечение пожарной безопасности всего помещения. Полотно должно быть изготовлено из материала с пределом огнестойкости EI 60. Это подразумевает сохранение целостности под воздействием высоких температур на протяжении часа. Система замка предполагает возможность открытия изнутри без использования ключа.

Вне зависимости от размеров и месторасположения помещения для дверей существуют четко прописанные минимальные размеры: ширина – 75 см, высота – 1 м 90 см. Необходимость установки вентиляционной решетки напрямую связана с наличием стационарной системы вентиляции внутри помещения. В качестве утеплителя используется базальтовая вата. Данный материал считается негорючим. Помимо этого, укладывают несколько резиновых уплотнителей, одну ленту, расширяющуюся под воздействием тепла.

Противопожарная дверь в электрощитовую подвергается окрашиванию с двух сторон. При этом используется грунтовка. Замок используется огнестойкий, снабженный личинкой с механизмом «поворотный барашек». Петли и ручки согласно требованиям ПБ должны соответствовать уровню огнестойкости самого полотна.

Из чего изготавливается пд электрощитовой?

Рынок предлагает широкий выбор противопожарных дверей. Существуют варианты из разнообразных материалов: стекла, дерева, керамики. Однако самым востребованным вариантом для электрощитовой выступают металлические двери.

Объясняется данный факт рядом причин. Приемлемая цена, надежность и прочность играют решающую роль. В качестве наполнителя производители применяют теплоизоляционные плиты из минеральной ваты и синтетического связующего компонента. Главными составляющими материала выступают базальтовые волокна и диоксид кремния. Следовательно, полотно способно выдерживать воздействие температуры до 1700°C определенный промежуток времени.

Поверх утеплителя монтируются листы, выполненные из стали. Данный металл отличается способностью сохранять целостность при пожаре. Он может загореться под воздействием температуры, превышающей 2000 °C. Учитывая данный факт, производители с уверенностью могут гарантировать максимальный предел огнестойкости двери, приписывая конструкции степень EI 60.

Кому доверять монтаж пд в электрощитовой?

После того как выбрана противопожарная дверь, следует позаботиться о монтаже. Доверять проведение данного вида работ следует профессионалам, трудоустроенным в организациях, имеющих соответствующую лицензию. Требования ПБ запрещают устанавливать защитную преграду самостоятельно либо обращаться в компанию, не имеющую допуска к данной услуге.

Это объясняется просто. Специализирующиеся на установке противопожарных дверей фирмы проходят аттестацию на получение права на предоставление данной услуги. Для этого следует обладать полным комплектом профессиональных инструментов и оборудования. Сотрудники обязаны получить профильное образование, владеть знаниями по правилам устройства электрощитовой, иметь трехлетний опыт.

Следовательно, отсутствие лицензии свидетельствует о несоблюдении хотя бы одного из перечисленных требований. Гарантировать безопасность монтажа противопожарного полотна с учетом всех ПУЭ не представляется возможным. Это считается грубым нарушением всех норм и требований ПБ и влечет за собой наказание.

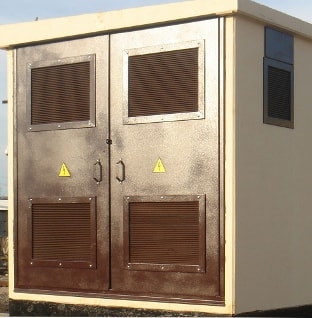

Виды вентиляционных решеток в дверях для электрощитовой

Противопожарная преграда, как правило, оснащена вентиляционной решеткой. Ее наличие не считается обязательным при имеющейся стационарной системе вентиляции помещения. Однако в большинстве случаев она присутствует.

Вентиляционная решетка выполняет ряд функций. Основополагающая заключается в осуществлении охлаждения помещения и защите от перегрева большого количества электрического оборудования в условиях недостаточной воздушной циркуляции. Это в свою очередь предотвращает возможное возгорание, влекущее создание аварийной ситуации. Поэтому решетки должны находиться в открытом состоянии.

Различают несколько видов, отличающихся по форме: круглые, квадратные, прямоугольный. Остальные параметры одинаковые, соответствуют конкретным требованиям. Вентиляционная решетка на дверях электрощитовой производится из материала, расширяющегося под воздействием тепла.

В штатной ситуации они выглядят привычным образом, выполняя основную функцию обеспечения циркуляции воздушного потока. Однако под воздействием температуры свыше 120°C ламели начинают увеличиваться, постепенно смыкаясь. Дверное полотно становится глухим, блокируется доступ воздуха внутрь помещения.

Для полноценного выполнения заданных функций корпус изготавливается из металла. При производстве ламелей используется окисленный графит, который впоследствии покрывается алюминиевой фольгой. Это гарантирует необходимую скорость набухания под воздействием высоких температур, не превышающую 5 минут.

Для сохранения технических характеристик требуется регулярный уход. Ламели следует протирать сухой мягкой тряпкой для устранения пыли и загрязнений. Соблюдая все требования, можно обеспечить высокий уровень ПБ.

Требования к дверям для электрощитовой

Элетрощитовая – это место, где базируется все электрическое оборудование. Для повышения уровня безопасности необходимо строго соблюдать все нормативные требования. Такие правила существуют и по отношению к входным дверям.

Федеральный закон №123 гласит о том, что установка специальной двери электрощитовой нормы для которой прописаны в ГОСТ, должна осуществляться на территории общественных зданий, производственных помещений, в складах и электрощитовых. Это зона повышенной опасности, где всегда присутствует очаг возгорания. Таким образом, конструкция, обеспечивающая доступ к внутреннему пространству, должна отвечать следующим требованиям, а именно обладать:

  • повышенной огнеупорностью;
  • повышенной теплостойкостью;
  • устойчивостью к разрушению под воздействием огня.

Качественная электрощитовая дверь не только не даст огню распространяться по остальным помещениям, а также обеспечит оперативное освобождение людей, находящихся внутри помещения.

  1. Максимальный предел огнестойкости двери электрощитовую определяется по стандарту EI. Минимальным показателем огнестойкости является цифра 60. Это, соответственно, значит, что полотно сохранит свою целостность на протяжении 60 минут активного воздействия огня.
  2. Двери ни в коем случае не должны открываться вовнутрь, а исключительно наружу.
  3. Главной особенностью является не только огнестойкость двери электрощитовой, устанавливаемой в техпомещениях, но и возможность открыть изнутри двери, не используя ключ доступа.
  4. Согласно СНиП и ГОСТ, размеры двери электрощитовой должны составлять минимум 75 см ширины и 190 см высоты.

Некоторые потенциальные покупатели часто задаются вопросом – должна ли в обязательном порядке присутствовать решётка? В СНиП предусматривается ее наличие в верхней части двери, либо снизу. Посредине – не разрешается. Допускается монтаж специальных жалюзийных решёток, где расчёт их размеров ведётся в зависимости от мощности трансформаторного оборудования.

Правильная ширина двери в электрощитовую требования к которой изложены в ГОСТ, позволит обеспечить комфортную доставку оборудования в помещение, а также обеспечит оперативное освобождение помещения в случае наступления пожарного случая. Необходимо обратить внимание на то, что ширина может быть произвольной, но лишь при том условии, что она составляет минимум 75 сантиметров. Отклонения в меньшую сторону не допускаются, так как это приводит к затруднениям при эвакуации рабочих из электрощитового помещения.

Монтаж ни в коем случае не проводится самостоятельно. Работы по установке выполняются представителями компании «Тандем-К», имеющими соответствующий допуск на выполнение подобного рода работ.

Основным отличием противопожарной двери для электрической щитовой от традиционной является наличие специальной решётки. Она позволяет предотвратить, перегрев оборудования из-за слабой циркуляции воздуха.

Двери в электрощитовую — характеристики специализированных дверей

При организации электрощитового помещения необходимо одновременно решить две задачи:

1. Обеспечение нормальных условий работы электрооборудования (влажность, температура, воздухообмен).

2. Минимизация возможных последствий нештатных ситуаций (короткое замыкание, возгорание проводки, задымление).

Одна из важнейших ролей при решении данных задач отводится дверям. Они должны полностью соответствовать специфике помещения, удовлетворяя требованиям к безопасности и условиям эксплуатации электроустановок.

Выбираем двери для электрощитовой

Материал изготовления. Двери в электрощитовую в большинстве случаев изготавливаются из металлопроката. К его преимуществам относится негорючесть, механическая прочность, простота обработки и минимальная стоимость. Также на рынке можно встретить двери из дерева (обитые стальными листами), керамики, стекла и других материалов, однако все они уступают по совокупности характеристик металлическим. Для утепления полотна чаще всего используются базальтовые плиты.

Противопожарная безопасность. Электрооборудование является возможным источником возгорания, поэтому двери должны играть роль преграды для распространения огня. Согласно действующим нормативам, дверь для электрощитового помещения обязана иметь предел огнестойкости не менее EL-45. Это означает, что в течение как минимум 45 минут она должна сохранять свою физическую целостность и теплоизолирующую способность (температуру наружной поверхности не более 180°С) под воздействием прямого огня.

Вентиляция. Наличие вентиляционной решетки для дверей в электрощитовую является опциональным требованием. Если охлаждение электрооборудования обеспечивается другими способами (принудительно или через оконные проемы), наличие решетки необязательно. В таком случае можно поставить обычную противопожарную дверь с пределом огнестойкости EL-45 или выше.

Фурнитура. Требования к петлям, доводчикам, замкам и другим сопутствующим элементам конструкции аналогичны противопожарным дверям – надежность, тугоплавкость и эргономичность. Дверь должна распахиваться наружу, а замок – предоставлять возможность открывания изнутри без наличия ключа.

Двери для электрощитовой от Homedoors

Наша компания является непосредственным производителем высококачественных металлических дверей для электрощитовых помещений. Основные достоинства нашей продукции:

Ассортимент. Клиент может заказать одно- или двухстворчатую дверь в стандартной либо индивидуальной комплектации. Доступно изменение размеров дверного блока и толщины стальных листов, установка выдвижных порогов и замков с функцией «Антипаника», оснащение дверей электрическими замками, броненакладками, решетками и т. д.

Читать еще:  Требования к стеллажам в архиве

Внешний вид. Наши двери идеально впишутся в любой современный интерьер. Доступна бесплатная окраска в произвольный цвет из таблицы RAL.

Оперативность. Снятие размеров, изготовление, доставка и установка дверей занимают от 3 до 7 дней.

Требования к помещениям электрощитовым.

В процессе электромонтажных работ, думаю, каждому приходилось сдавать в эксплуатацию электрощитовые. И если проект разработан правильно согласно норм и правил то проблем не будет. Как все это проверить? Перед началом работ в помещениях где будут смонтированы ВРУ, ГРЩ, эл.щиты, Посмотрите чертеж с расстановкой электрощитового оборудования. И сравните с существующими правилами и нормами.

По отношению к помещениям : СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий.»

п13.1. ВРУ и ГРЩ, как правило, необходимо размещать в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу. Не разрешается размещать ВРУ и ГРЩ на лестничных клетках.
Разрешается размещать помещения электрощитовой в сухих подвалах при условии, что эти помещения отделяются противопожарными перегородками с пределом огнестойкости не менее 0,75 ч.
В районах, подвергаемых затоплению, ВРУ и ГРЩ необходимо устанавливать выше возможного уровня затопления.
ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:
– степень защиты ВРУ должна быть не ниже IP31;
– устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и1 т. п.);
– аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами, при этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.
В помещениях ВРУ и ГРЩ разрешается размещать оборудование слаботочных систем (усилителей телевизионных сигналов, контроллеры автоматизированных систем, аппаратуру и щитки системы дымо – удаления и т. п.).
При этом проходы обслуживания между слаботочными устройствами и аппаратурой сильных токов должны соответствовать 4.1 ПУЭ , а панели ВРУ должны иметь исполнение не ниже IP2X

п 13.2. Электрощитовые, а также ВРУ и ГРЩ не допускается располагать непосредственно под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства. Следует исключать возможность проникания шумов от оборудования электрощитовых, расположенных рядом с помещениями, в которых уровень шума ограничивается санитарными нормами.

п13.3 Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом трубопроводы холодной воды должны иметь защиту от конденсации влаги, а горячей воды – тепловую изоляцию.
Прокладка через электрощитовые газопроводов и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

п13.4 Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5 °С.

п13.5 Распределительные пункты и групповые щитки следует, как правило, устанавливать в нишах стен в запирающихся шкафах. При наличии специальных шахт для прокладки питающих сетей распределительные пункты и групповые щитки следует устанавливать в этих шахтах с устройством запирающихся входов в шахты для доступа к щиткам и пунктам только обслуживающего персонала.

п13.6 В лестничных клетках зданий высота установки осветительных и силовых щитков и пунктов, размещаемых в нишах и не выступающих из плоскости стен, не нормируется. Открыто установленные щитки и пункты должны размещаться на высоте не менее 2,2 м от пола, при этом не допускается уменьшение проходов, заданных нормами противопожарной безопасности.

п13.7 Установка распределительных пунктов, щитов, щитков непосредственно в производственных помещениях пищеблоков, торговых и обеденных залах допускается как исключение при невозможности принять иное решение. При установке в торговых и обеденных залах они должны размещаться в нишах строительных конструкций с запирающимися дверцами и иметь надлежащее архитектурное оформление.

п13.8 В учебных кабинетах и лабораториях школ и средних специальных учебных заведений распределительные щитки для питания учебных приборов следует устанавливать вблизи стола преподавателя.

п13.9 В жилых и общественных зданиях запрещается применение комплектных устройств, внутренние соединения которых выполнены с использованием алюминиевых проводников. Допускается использование в распределительных устройствах специальных алюминиевых сплавов.

Дополним выпиской из СП 76.13330.2016 «Электротехнические устройства»

п5.12 В электро помещениях (щитовые, пультовые, подстанции и распределительные устройства, машинные залы, аккумуляторные, кабельные тоннели и каналы, кабельные полуэтажи и т.п.) должны быть выполнены чистовые полы с дренажными каналами, необходимым уклоном и гидроизоляцией и отделочные работы (штукатурные и окрасочные), установлены закладные детали и оставлены монтажные проемы, смонтированы предусмотренные проектом грузоподъемные и грузо перемещающие механизмы и устройства, подготовлены в соответствии с архитектурно-строительными чертежами и проектом производства работ блоки труб, отверстия и проемы для прохода труб и кабелей, борозды, ниши и гнезда, выполнен подвод питания для временного электроосвещения во всех помещениях.

п5.13 В зданиях и сооружениях должны быть введены в действие системы отопления и вентиляции, смонтированы и испытаны мостики, площадки и конструкции подвесных потолков, предусмотренные проектом для монтажа и обслуживания электроосветительных установок, расположенных на высоте, а также конструкции крепления многоламповых светильников (люстр) массой свыше 100 кг; проложены снаружи и внутри зданий и сооружений предусмотренные рабочими строительными чертежами трубы и патрубки и трубные блоки для прохода кабелей.

И в заключение Правила устройства электроустановок ПУЭ .

4.1.23 В электро помещениях (см. 1.1.5.) проходы обслуживания, находящиеся с лицевой или с задней стороны щита, должны соответствовать следующим требованиям:
1) ширина проходов в свету должна быть не менее 0,8 м, высота проходов в свету не менее 1,9 м. Ширина прохода должна обеспечивать удобное обслуживание установки и перемещение оборудования. В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,6 м;
2) расстояния от наиболее выступающих не огражденных не изолированных тока ведущих частей (например, отключенных ножей рубильников) при их одностороннем расположении на высоте менее 2,2 м до противоположной стены, ограждения или оборудования, не имеющего не огражденных не изолированных тока ведущих частей, должны быть не менее:
1,0 м – при напряжении ниже 660 В при длине щита до 7 и 1,2 м при длине щита более 7 м;
1,5 м – при напряжении 660 В и выше.
Длиной щита в данном случае называется длина прохода между двумя рядами сплошного фронта панелей (шкафов) или между одним рядом и стеной;
3) расстояния между не огражденными не изолированными тока ведущими частями и находящимися на высоте менее 2,2 м при их двухстороннем расположении должны быть не менее:
1,5 м – при напряжении ниже 660 В;
2,0 м – при напряжении 660 В и выше.
4) не изолированные тока ведущие части, находящиеся на расстояниях, меньших приведенных в пп. 2 и 3, должны быть ограждены. При этом ширина прохода с учетом ограждений должна быть не менее оговоренной в п. 1;
5) не огражденные не изолированные тока ведущие части, размещенные над проходами, должны быть расположены на высоте не менее 2,2 м;
6) ограждения, горизонтально размещаемые над проходами, должны быть расположены на высоте не менее 1,9 м;
7) проходы для обслуживания щитов, при длине щита более 7 м, должны иметь два выхода. Выходы из прохода с монтажной стороны щита могут быть выполнены как в щитовое помещение, так и в помещения другого назначения. При ширине прохода обслуживания более 3 м и отсутствии маслонаполненных аппаратов второй выход необязателен. Двери из помещений РУ должны открываться в сторону других помещений (за исключением РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки, отпираемые без ключа с внутренней стороны помещения. Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м.

7.1.28. ВУ, ВРУ , ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления. ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещении перегородками с пределом огнестойкости не менее 0,75 ч.
При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31.
Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.
Трубопроводы (водопровод, отопление) прокладывать через электрощитовые помещения не рекомендуется.
Трубопроводы (водопровод, отопление), вентиляционные и прочие короба, прокладываемые через электрощитовые помещения, не должны иметь ответвлений в пределах помещения (за исключением ответвления к отопительному прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей и т.п.
Прокладка через эти помещения газо- и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.
Двери электрощитовых помещений должны открываться наружу.

7.1.30. Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию, электрическое освещение. Температура помещения не должна быть ниже +5 С.

7.1.31. Электрические цепи в пределах ВУ, ВРУ, ГРЩ, распределительных пунктов, групповых щитков следует выполнять проводами с медными жилами.

Читать еще:  Ракета: светильники аварийного освещения

В итоге данные требования должны быть выполнены еще на стадии проектирования. Опираясь на нормы СП Система противопожарной защиты .

Противопожарные двери для электрощитовых

Пожаростойкие двери для технических помещений должны изготавливаться в соответствии с ГОСТом. Только качественно изготовленная дверь, которая имеет сертификат, может обеспечить необходимый уровень безопасности. Дверь в электрощитовую призвана сдержать распространение огня в случае пожара, а также проникновение дымы и гари в соседние помещения.

Требования к противопожарным дверям для электрощитовых

Электрощитовая представляет собой комнату небольшой площади, в которой расположен распределительный щит. Именно отсюда подается электроэнергия в остальные помещения здания. Такие помещения есть в жилых и нежилых зданиях. Это место имеет повышенную степень опасности, в том числе из-за большого риска возникновения возгорания. По закону такие двери должны быть огнестойкими.

Какие двери должны быть установлены в электрощитовой?

Двери в электрощитовую должны иметь подтвержденный предел огнестойкости от 30 минут и выше. В случае пожара в течение этого времени конструкция будет служить препятствием для распространения огня и гари, не теряя своей правильной геометрической формы, а также целостности и теплоизолирующей способности. Предел огнестойкости каждой конкретной модели противопожарной металлической двери для помещений специального назначения производитель подтверждает в ходе испытаний. Двери должны открываться наружу.

Нужна ли решетка?

Вентиляционная решетка устанавливается в верхней или нижней части полотна. Она нужна для притока воздуха. Такой решеткой должны быть оборудованы двери помещений, где нет окон. Кроме того, она обеспечивает охлаждение оборудования, в противном случае может произойти перегрев приборов и, как следствие, пожар.

Требования к вентиляции

Требования к материалам и размерам

Технические двери электрощитовых должны быть изготовлены из двух листов стали. Металл обычно имеет толщину 1,5–2 мм. Между листами располагается теплоизоляционный материал. Он должен быть огнестойким. В качестве наполнителя чаще всего применяется базальтовая и минеральная вата.

Ширина двери должна быть не менее 80 см, высота – не менее 190. Размеры должны позволять занести или вынести из помещения оборудование. Стоит учесть, что в электрощитовой необходимо выполнить заземление дверей. Кроме того, на конструкции должна быть наклейка или табличка со специальными знаками.

Двери с вентиляцией можно купить в компании «СТРОЙСТАЛЬИНВЕСТ». В наличии есть одно- и двустворчатые двери, глухие и со стеклопакетом. Все изделия укомплектованы базальтовой плитой, огнестойкой терморасширяющейся лентой и противодымным уплотнителем. На них устанавливаются замки DOORLOCK.

Требования к дверям электрощитовых помещений

7.1.29. Электрощитовые помещения, а также ВУ, ВРУ, ГРЩ не допускается располагать под санузлами, ванными комнатами, душевыми, кухнями (кроме кухонь квартир), мойками, моечными и парильными помещениями бань и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.
Трубопроводы (водопровод, отопление) прокладывать через электрощитовые помещения не рекомендуется.
Трубопроводы (водопровод, отопление), вентиляционные и прочие короба, прокладываемые через электрощитовые помещения, не должны иметь ответвлений в пределах помещения (за исключением ответвления к отопительному прибору самого щитового помещения), а также люков, задвижек, фланцев, вентилей и т.п.
Прокладка через эти помещения газо- и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.
Двери электрощитовых помещений должны открываться наружу.

(«Правила устройства электроустановок. Раздел 6. Электрическое освещение. Раздел 7. Электрооборудование специальных установок. Главы 7.1, 7.2» (утв. Минтопэнерго РФ 06.10.1999))

8.13. Электрощитовую, помещения для головных станций (ГС), технических центров (ТЦ) кабельного телевидения, звуковых трансформаторных подстанций (ЗТП), а также места для телефонных распределительных шкафов (ШРТ) не следует располагать под помещениями с мокрыми процессами (ванными, санузлами и др.).
8.14. Помещения ГС, ТЦ, ЗТП должны иметь входы непосредственно с улицы; помещение электрощитовой (в том числе для оборудования связи, АСУЭ, диспетчеризации и телевидения) должно иметь вход непосредственно с улицы или из поэтажного внеквартирного коридора (холла); к месту установки ШРТ подход должен быть также из указанного коридора.

(«СНиП 31-01-2003. Здания жилые многоквартирные» (приняты Постановлением Госстроя РФ от 23.06.2003 N 109))

13. ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА, ГЛАВНЫЕ
РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ, РАСПРЕДЕЛИТЕЛЬНЫЕ ЩИТЫ,
ПУНКТЫ И ЩИТКИ

13.1. ВРУ и ГРЩ, как правило, должны размещаться в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу.
Не разрешается размещать ВРУ и ГРЩ в незадымляемых лестничных клетках.
Разрешается размещать электрощитовые в сухих подвалах при условии, что эти помещения отделены противопожарными перегородками с пределом огнестойкости не менее 0,75 ч.
В районах, подверженных затоплению, ВРУ и ГРЩ должны устанавливаться выше возможного уровня затопления.
ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:
степень защиты ВРУ должна быть не ниже IP31;
устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и т.п.);
аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами. При этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.
В помещениях ВРУ и ГРЩ разрешается размещать оборудование слаботочных устройств и систем (усилители телесигналов, контроллеры автоматизированных систем, аппаратуру и щитки системы дымоудаления и т.п.).
При этом проходы обслуживания между слаботочными устройствами и аппаратурой сильных токов должны соответствовать 4.1 ПУЭ, а панели ВРУ должны иметь исполнение не ниже IP2X.
13.2. Электрощитовые, а также ВРУ и ГРЩ не допускается располагать непосредственно под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства. Следует исключать возможность проникания шумов от оборудования электрощитовых, расположенных рядом с помещениями, в которых уровень шума ограничивается санитарными нормами.
13.3. Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом трубопроводы холодной воды должны иметь защиту от конденсации влаги, а горячей воды — тепловую изоляцию.
Прокладка через электрощитовые газопроводов и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.
13.4. Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5 °С.
13.5. Распределительные пункты и групповые щитки следует, как правило, устанавливать в нишах стен в запирающихся шкафах. При наличии специальных шахт для прокладки питающих сетей распределительные пункты и групповые щитки следует устанавливать в этих шахтах с устройством запирающихся входов в шахты для доступа к щиткам и пунктам только обслуживающего персонала.
13.6. В лестничных клетках зданий высота установки осветительных и силовых щитков и пунктов, размещаемых в нишах и не выступающих из плоскости стен, не нормируется.
Открыто установленные щитки и пункты должны размещаться на высоте не менее 2,2 м от пола, при этом не допускается уменьшение проходов, заданных нормами противопожарной безопасности.
13.7. Установка распределительных пунктов, щитов, щитков непосредственно в производственных помещениях пищеблоков, торговых и обеденных залах допускается как исключение при невозможности принять иное решение. При установке в торговых и обеденных залах они должны размещаться в нишах строительных конструкций с запирающимися дверцами и иметь надлежащее архитектурное оформление.
13.8. В учебных кабинетах и лабораториях школ и средних специальных учебных заведений распределительные щитки для питания учебных приборов следует устанавливать вблизи стола преподавателя.
13.9. В жилых и общественных зданиях запрещается применение комплектных устройств, внутренние соединения которых выполнены с использованием алюминиевых проводников. Допускается использование в распределительных устройствах специальных алюминиевых сплавов.

(«СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий» (одобрен и рекомендован к применению Постановлением Госстроя РФ от 26.10.2003 N 194))

Какую дверь требуется устанавливать в электрощитовой?

Наталья
Здравствуйте! Проектом предусмотрены двери противопожарные EI 60 в электрощитовых с металлическими решетками внизу и вверху двери для обеспечения естественной вентиляции. Как это совместить? Не возникнут ли претензии у пожарников к огнестойкости таких дверей? Наверное не существует сертификата пожарной безопасности на металлическую дверь с жалюзийными решетками! Мы ничего не сможем доказать пожарнику! Наверное, решетка должна быть какой-то самозакрывающейся при пожаре?

Если Вы установите металлические двери на входе в электрощитовую, то никто не сможет предъявить претензии. Вы имеете право установить деревянные двери оббитые металлом, которые обеспечивают предел огнестойкости не менее 0,75 часа. При предъявлении претензий, требуйте обоснование и ссылки на нормативные документы. Мы приводим Вам выписки из ПУЭ, на которые Вы должны ссылаться.

Но помните, что наилучшим техническим решением будет, если Вы закажите и установите двери противопожарные, которые изготавливают по индивидуальному заказу.

Ни в коем случае решётка на дверях электрощитовой не должна закрываться. При непреднамеренном закрытие решётки на дверях электрощитовой прекратится доступ естественной вентиляции (естественное охлаждение электрооборудования), что спровоцирует нагрев электрооборудования (автоматические выключатели, кабель, провод, аппараты защиты), а это может привести к возникновению аварийной ситуации (пожар, короткое замыкание, отключение электроэнергии).

ПУЭ-7
7.1.28
ВУ, ВРУ, ГРЩ, как правило, следует устанавливать в электрощитовых помещениях, доступных только для обслуживающего персонала. В районах, подверженных затоплению, они должны устанавливаться выше уровня затопления. ВУ, ВРУ, ГРЩ могут размещаться в помещениях, выделенных в эксплуатируемых сухих подвалах, при условии, что эти помещения доступны для обслуживающего персонала и отделены от других помещении перегородками с пределом огнестойкости не менее 0,75 ч.
При размещении ВУ, ВРУ, ГРЩ, распределительных пунктов и групповых щитков вне электрощитовых помещений они должны устанавливаться в удобных и доступных для обслуживания местах, в шкафах со степенью защиты оболочки не ниже IР31.
Расстояние от трубопроводов (водопровод, отопление, канализация, внутренние водостоки), газопроводов и газовых счетчиков до места установки должно быть не менее 1 м.

Читать еще:  Современные требования, предъявляемые к монтажу электропроводки

7.1.30
Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию, электрическое освещение. Температура помещения не должна быть ниже +5 °С.

4.1.23
В электропомещениях (см. 1.1.5) проходы обслуживания, находящиеся с лицевой или с задней стороны щита, должны соответствовать следующим требованиям:
1) ширина проходов в свету должна быть не менее 0,8 м, высота проходов в свету не менее 1,9 м. Ширина прохода должна обеспечивать удобное обслуживание установки и перемещение оборудования. В отдельных местах проходы могут быть стеснены выступающими строительными конструкциями, однако ширина прохода в этих местах должна быть не менее 0,6 м;
2) расстояния от наиболее выступающих неогражденных неизолированных токоведущих частей (например, отключенных ножей рубильников) при их одностороннем расположении на высоте менее 2,2 м до противоположной стены, ограждения или оборудования, не имеющего неогражденных неизолированных токоведущих частей, должны быть не менее: 1,0 м — при напряжении ниже 660 В при длине щита до 7 и 1,2 м при длине щита более 7 м; 1,5 м — при напряжении 660 В и выше.
Длиной щита в данном случае называется длина прохода между двумя рядами сплошного фронта панелей (шкафов) или между одним рядом и стеной;
3) расстояния между неогражденными неизолированными токоведущими частями и находящимися на высоте менее 2,2 м при их двухстороннем расположении должны быть не менее:
1,5 м — при напряжении ниже 660 В;
2,0 м — при напряжении 660 В и выше.
4) неизолированные токоведущие части, находящиеся на расстояниях, меньших приведенных в пп. 2 и 3, должны быть ограждены. При этом ширина прохода с учетом ограждений должна быть не менее оговоренной в п. 1;
5) неогражденные неизолированные токоведущие части, размещенные над проходами, должны быть расположены на высоте не менее 2,2 м;
6) ограждения, горизонтально размещаемые над проходами, должны быть расположены на высоте не менее 1,9 м;
7) проходы для обслуживания щитов, при длине щита более 7 м, должны иметь два выхода. Выходы из прохода с монтажной стороны щита могут быть выполнены как в щитовое помещение, так и в помещения другого назначения. При ширине прохода обслуживания более 3 м и отсутствии маслонаполненных аппаратов второй выход необязателен. Двери из помещений РУ должны открываться в сторону других помещений (за исключением РУ выше 1 кВ переменного тока и выше 1,5 кВ постоянного тока) или наружу и иметь самозапирающиеся замки, отпираемые без ключа с внутренней стороны помещения. Ширина дверей должна быть не менее 0,75 м, высота не менее 1,9 м.

Прочая и полезная информация

Металлические двери в электрощитовую

Встроенные в здания мини-подстанции, электрощитовые, аппаратные и другие помещения, где постоянно работает электроаппаратура, относятся к пожароопасной категории. В таких помещениях нужны металлические противопожарные двери, предел огнестойкости которых составляет не менее 45 минут.

Руководствуясь действующим ГОСТ РФ на входные блоки, а также положениями СНИП по пожарной безопасности, специалисты «Shop Door» разработали ряд моделей, отвечающих всем техническим требованиям.

Обращение к нам – это возможность недорого купить стальную две, которая будет изготовлена в соответствии с Вашими пожеланиями. Доставка и установка осуществляется не только по Москве, но и в любых населённых пунктах Московской области.

Какими должны быть двери в электрощитовые помещения

Основное назначение дверных блоков – защита оборудования от огня в чрезвычайной ситуации. Кроме того, они должны обеспечивать безопасную эксплуатацию аппаратуры. Исходя из этого, для стальных дверей в электрощитовые установлены следующие технические нормы:

  • категория механических свойств не ниже М3 по ГОСТ 31173-2003;
  • уровень огнестойкости от EI 45 и выше по ГОСТ 53307-2009;
  • наличие вентиляции для притока воздуха и охлаждения электрооборудования;
  • при наличии стеклопакета, его площадь не должна превышать 25% площади полотна.

Отдельные требования указаны и в Правилах устройства электроустановок (ПУЭ):

  • должны открываться наружу;
  • в их комплектации обязательно наличие замка для ограничения доступа на объект.

Определённые требования на размеры конструкции не установлены, однако ПУЭ оговаривают расположение электроаппаратов относительно открытой створки.

Технические характеристики

  • Основа конструкции – цельный профиль из гнутых секций, имеющих сложное поперечное сечение.
  • Полотно изготовлено из стали толщиной 1,5 мм и укреплено рёбрами жёсткости.
  • Огнестойкость на уровне EI 45, EI 60 достигается за счёт того, что в качестве заполнителя используют противопожарную базальтовую изоляцию.
  • В полотне предусмотрены вентиляционные отверстия с решёткой.
  • В качестве вставок используют огнеупорные стеклопакеты.

Заказ дверей для электрощитовой от производителя

Имея собственное производство, мы предлагаем нашим клиентам приобрести железные двери от производителя разработанные по индивидуальному проекту для конкретного объекта. Заказчик имеет возможность подобрать нужную комплектацию изделия в части фурнитуры, выбрать тип и расцветку внешнего покрытия, согласовать требуемый уровень огнестойкости. Цена двери в электрощитовую, разработанную по нестандартному заказу, рассчитывается персонально.

Чтобы получить полную информацию о выбранном Вами изделии, звоните нашим специалистам по указанному телефону или закажите консультацию при помощи онлайн-формы.

Противопожарная дверь в электрощитовой

При создании противопожарных дверей, которые предназначаются в электрощитовую, производителями используются особенные технологии и материалы, подходящие именно для данного предназначения конструкции.

Первоначально важно понять, что именно собой представляет электрощитовая. Речь идет про помещение, величина которого, как правило, небольшая. Здесь расположены электрические соединения. Здесь происходит включение, а также выключение энергии. Кроме этого, выполняется управление.

Производство дверей предполагает свои требования, специфику. При производстве используется современное оборудование и материалы высокого качества. Противопожарная дверь в электрощитовой должна отвечать всем требованиям.

Изготовление двери на заказ

Многие специализированные организации предлагают клиентам изготовление высококачественных дверей, относящихся именно к этому типу. При этом речь идет про изготовление на заказ. При такой форме сотрудничества с клиентами открывается возможность подобрать оптимальные размеры конструкции для электрощитовой.

Ответственный подход к изготовлению дверей выражается в соблюдении всех требований. При изготовлении используется внешняя отделка, которой свойственное самое высокое качество. Таким же образом можно охарактеризовать используемые замки. Они не будут бояться воздействия, оказываемого влагой. Соблюдение всех требований пожарной безопасности выходит на первое место.

Особенности конструкции двери

В помещениях электрощитовых чаще всего можно увидеть дверные блоки, которые являются однотипными. Как правило, здесь предусматривается наличие двух листов металла. Также отмечается наличие окраски, которой свойственное высокое качество. Обратить внимание следует на такой тип утеплителя как базальтовая вата, который является негорючим. Кроме этого, присутствует замок, являющийся противопожарным. Дополнительно предусматривается присутствие личинки «поворотный барашек». За счет этого появляется возможность выполнить изнутри открытие двери без использования ключа.

В диапазоне полтора–два мм отмечается толщина, свойственная листу. Подбирая дверь, следует особенное внимание обращает на такой важный показатель как предел огнестойкости, указанный в минутах. Также важно обратить внимание на особенности комплектации. Этот момент оказывает влияние на стоимость, которая предложена покупателям в продаже. Чем большей будет комплектация, тем выше предлагается цена, что становится очевидным и понятным. Как правило, в конструкции предусматривается окрашивание с использованием грунтовки, что осуществляется с двух сторон.

Очень важно ответственно подойти к выбору двери, а также к дальнейшей установке. В частности необходимо внимательно изучить технические условия, касающиеся помещения. Кроме этого, в расчет в обязательном порядке следует брать перечень требований, которые предъявляются службами, выполняющими проверки.

При покупке противопожарной двери покупатель получает гарантию. Также предоставляется паспорт и сертификат. Не стоит экономить при покупке двери, поскольку от качества конструкции зависит достижение безопасности, которая так важна.

Деятельность многих специализированных компаниях направлений на реализацию противопожарных дверей, а также выполнение установки. Таким образом, клиенты имеют возможность заказать комплекс требуемых работ. В данный перечень входит и выезд замерщика, работающего в компании. Также осуществляется доставка двери для дальнейшей установки специалистами.

Другие статьи по теме

Дверь металлическая противопожарная ei 60

Под данной маркировкой, которая имеет такая модель, следует понимать предел огнестойкости, который составляет один час.

Маркировка противопожарных дверей

Для противопожарных конструкций принято использовать специальную маркировку. К ним принято относить не только двери и ворота, перегородки, а также другие конструкции.

Дверь противопожарная утепленная

Основная функция двери связана с предотвращением незаконного проникновения в помещение и взлома. Дополнительно двери должны обеспечить звукоизоляцию и теплоизоляцию.

Двери противопожарные дмп

Противопожарные двери отличаются пределом огнестойкости, который является высоким. Чтобы получить такие качества конструкции, производители прибегают к использованию современных технологий, нового оборудования при изготовлении, а также высококачественных материалов.

Двери противопожарные с остеклением

Двери противопожарные могут иметь остекление. Следует отметить, что двери противопожарные с остеклением, как правило, можно увидеть в офисных помещениях. Также нередко они устанавливаются в развлекательных заведениях.

Двери противопожарные дпм 02 30

Двери противопожарные дпм 02 30 в конструкции имеют такие основные элементы как рама и полотно. Стальной лист выбирается для создания рамы. При этом лист сгибается в профиль, отличающийся сложностью.

Доводчики для противопожарных дверей

Чтобы пользоваться дверь было удобнее, практикуется установка специального элемента – доводчика. Он является механико-гидравлическим устройством. При использовании достигается самозахлопывание. Кроме этого, достигается плавный ход.

Паспорт на противопожарные двери

Противопожарные двери должны выбираться при учете особенностей помещения, в котором планируется установка, требуемых размеров. Важно ознакомиться со всеми параметрами и характеристиками конструкции. Обратить внимание следует на паспорт на двери противопожарные, в котором указываются основные сведения.

Фильтр по типу дверей:

Мы работаем в городах:

Наш менеджер сможет дать Вам исчерпывающую информацию о противопожарных дверях, воротах, люках и другой продукции. Купить противопожарные двери можно после оформления заявки. Мы доставляем противопожарные двери, ворота, люки и другую продукцию в следующие города:

Если Вы не нашли своего города в списке, позвоните нам по контактному номеру или отправьте письмо на почту! Мы всегда рады сотрудничеству с Вами!

Заказать online:

Мы в социальных сетях:

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
